1. Dirección Mac Redes I
Introducción
Este trabajo tiene como objetivo definir y explicar que es la Dirección MAC o
también llamada Dirección Hardware así como conocer su función e importancia
dentro de las redes de computadoras.
Explicaremos como obtener la MAC de tu computadora, y enseñar a usar los
códigos que te ofrece. Como también las utilidades que se puede hacer con esta
serie.
1

2. Dirección Mac Redes I
Reseña Histórica
El primer indicio de redes de comunicación fue de tecnología telefónica y
telegráfica. En 1940 se transmitieron datos desde la Universidad de Darmouth, en
Nuevo Hampshire, a Nueva York. A finales de la década de 1960 y en los
posteriores 70 fueron creadas las minicomputadoras. En 1976, Apple introduce el
Apple I, uno de los primeros ordenadores personales. En 1981, IBM introduce su
primera PC. A mitad de la década de 1980 las PC comienzan a usar los módems
para compartir archivos con otras computadoras, en un rango de velocidades que
comenzó en 1200 bps y llegó a los 56 kbps (comunicación punto a punto o dial-
up), cuando empezaron a ser sustituidos por sistema de mayor velocidad,
especialmente ADSL.
Para lograr el enlace entre las computadoras y los medios de transmisión (cables
de red o medios físicos para redes alámbricas e infrarrojos o radiofrecuencias para
redes inalámbricas), es necesaria la intervención de una tarjeta de red, o NIC
(Network Card Interface), con la cual se puedan enviar y recibir paquetes de datos
desde y hacia otras computadoras, empleando un protocolo para su comunicación
y convirtiendo a esos datos a un formato que pueda ser transmitido por el medio
(bits, ceros y unos). Cabe señalar que a cada tarjeta de red le es asignado un
identificador único por su fabricante, conocido como dirección MAC (Media Access
Control), que consta de 48 bits (6 bytes). Dicho identificador permite direccionar el
tráfico de datos de la red del emisor al receptor adecuado.
1

3. Dirección Mac Redes I
Dirección MAC
Las tarjetas de red tipo Ethernet tienen una pequeña memoria en la que alojan un
dato único para cada tarjeta de este tipo. Se trata de la dirección MAC, y está
formada por 48 bits que se suelen representar mediante dígitos hexadecimales
que se agrupan en seis parejas (cada pareja se separa de otra mediante dos
puntos ":" o mediante guiones "-"). Por ejemplo, una dirección MAC podría ser
F0:E1:D2:C3:B4:A5.
MAC son las siglas de Media Access Control y se refiere al control de acceso al
medio físico. O sea que la dirección MAC es una dirección física (también llamada
dirección hardware), porque identifica físicamente a un elemento del hardware:
insisto en que cada tarjeta Ethernet viene de fábrica con un número MAC distinto.
Windows la menciona como Dirección del adaptador. Esto es lo que finalmente
permite las transmisiones de datos entre ordenadores de la red, puesto que cada
ordenador es reconocido mediante esa dirección MAC, de forma inequívoca.
La mitad de los bits de la dirección MAC son usados para identificar al fabricante
de la tarjeta, y los otros 24 bits son utilizados para diferenciar cada una de las
tarjetas producidas por ese fabricante.
Casi todas las redes de hoy día (y concretamente Internet) utilizan el protocolo IP,
que usa otro sistema de direcciones no relacionadas con el hardware. Las
direcciones IP responden a un sistema de convencionalismos más abstractos.
Cuando un software quiere enviar datos a otro ordenador, normalmente sabe la
dirección IP del ordenador destinatario, pero no sabe realmente cómo hacerle
llegar los datos (físicamente). Hay otro protocolo llamado ARP (Protocolo de
Resolución de Direcciones) que es el encargado de averiguar la dirección MAC
correspondiente a una dirección IP, y así se pueden enviar físicamente los datos
desde un ordenador a otro. No hay relación alguna entre la dirección IP y la
dirección MAC, pero el protocolo ARP y la red cuentan con mecanismos para
averiguar en cualquier momento cuál es esa correspondencia.
¿Qué pasa si no tenemos tarjeta de red y conectamos por módem?
Pues en ese caso no se usa la dirección MAC ni tampoco funciona el protocolo
ARP. La conexión por módem funciona mediante otro protocolo llamado PPP
(Point to Point Protocol, protocolo de punto a punto), que actúa como enlace
directo entre los dos ordenadores conectados por medio de la línea telefónica. A
todos los efectos (visto desde el resto de Internet), nuestro ordenador tiene la
misma dirección MAC que el servidor con el que enlazamos mediante módem.
1

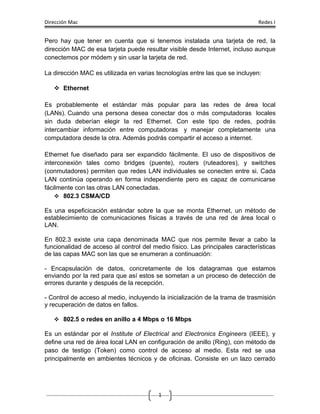

4. Dirección Mac Redes I
Pero hay que tener en cuenta que si tenemos instalada una tarjeta de red, la
dirección MAC de esa tarjeta puede resultar visible desde Internet, incluso aunque
conectemos por módem y sin usar la tarjeta de red.
La dirección MAC es utilizada en varias tecnologías entre las que se incluyen:
 Ethernet
Es probablemente el estándar más popular para las redes de área local
(LANs). Cuando una persona desea conectar dos o más computadoras locales
sin duda deberían elegir la red Ethernet. Con este tipo de redes, podrás
intercambiar información entre computadoras y manejar completamente una
computadora desde la otra. Además podrás compartir el acceso a internet.
Ethernet fue diseñado para ser expandido fácilmente. El uso de dispositivos de
interconexión tales como bridges (puente), routers (ruteadores), y switches
(conmutadores) permiten que redes LAN individuales se conecten entre si. Cada
LAN continúa operando en forma independiente pero es capaz de comunicarse
fácilmente con las otras LAN conectadas.
 802.3 CSMA/CD
Es una espeficicación estándar sobre la que se monta Ethernet, un método de
establecimiento de comunicaciones físicas a través de una red de área local o
LAN.
En 802.3 existe una capa denominada MAC que nos permite llevar a cabo la
funcionalidad de acceso al control del medio físico. Las principales características
de las capas MAC son las que se enumeran a continuación:
- Encapsulación de datos, concretamente de los datagramas que estamos
enviando por la red para que así estos se sometan a un proceso de detección de
errores durante y después de la recepción.
- Control de acceso al medio, incluyendo la inicialización de la trama de trasmisión
y recuperación de datos en fallos.
 802.5 o redes en anillo a 4 Mbps o 16 Mbps
Es un estándar por el Institute of Electrical and Electronics Engineers (IEEE), y
define una red de área local LAN en configuración de anillo (Ring), con método de
paso de testigo (Token) como control de acceso al medio. Esta red se usa
principalmente en ambientes técnicos y de oficinas. Consiste en un lazo cerrado
1

5. Dirección Mac Redes I
(anillo) de repetidores con las estaciones ligadas a estos. Los datos circulan a lo
largo del anillo en una serie de enlaces punto a punto.
 802.11 redes inalámbricas (Wi-Fi).
Lo único que se diferencia una red Wi-Fi de una red Ethernet es en cómo se
transmiten las tramas o paquetes de datos; el resto es idéntico. Por tanto, una red
local inalámbrica 802.11 es completamente compatible con todos los servicios de
las redes locales (LAN) de cable 802.3 (Ethernet).
Una de sus principales ventajas es notable en los costos, ya que se elimina todo el
cable ethernet y conexiones físicas entre nodos, pero también tiene una
desventaja considerable ya que para este tipo de red se debe tener una seguridad
mucho mas exigente y robusta para evitar a los intrusos.
 Asynchronous Transfer Mode
El Modo de Transferencia Asíncrona o Asynchronous Transfer Mode (ATM) es
una tecnología de telecomunicación desarrollada para hacer frente a la gran
demanda de capacidad de transmisión para servicios y aplicaciones. ATM
posibilita la transferencia de datos a velocidades que van desde 25 Mbps a más
de 622 Mbps (incluso se espera que las velocidades alcancen más de 2 Gbps a
través de la fibra óptica). Debido a que el hardware necesario para redes ATM es
costoso, los operadores de telecomunicaciones las utilizan básicamente para
líneas de larga distancia.
Modelo OSI
El modelo OSI (Interconexión de Sistemas Abiertos) es un modelo conceptual que
no define ni específica interfaces y protocolos, únicamente establece criterios
generales sobre cómo concebir las redes de comunicaciones de datos.
El proceso de transmisión de datos, intervienen componentes software y
hardware. Debido a ello, los procedimientos se dividen en capas o niveles.
En el modelo OSI se consideran siete niveles, en cada uno de ellos se procesan
unidades de información denominadas PDU (Unidad de datos de protocolo).
Define cómo se integran el hardware y software, en función de las diferentes
capas, para permitir la comunicación entre ordenadores.
1

6. Dirección Mac Redes I
La MAC opera en la capa 2 del modelo OSI, encargada de hacer fluir la
información libre de errores entre dos máquinas conectadas directamente. Para
ello se generan tramas, pequeños bloques de información que contienen en su
cabecera las direcciones MAC correspondiente al emisor y receptor de la
información.
Capa 2. Capa de enlace de datos:
La capa de enlace de datos del modelo OSI proporciona acceso a los medios de
networking y a la transmisión física a través de los medios, lo que permite que los
datos ubiquen el destino propuesto en la red. Además la capa de enlace de datos
administra la notificación de errores, la topología de red y el control del flujo.
En si la capa de enlace de datos suministra un tránsito confiable a través de un
enlace físico, la topología de red, la disciplina de línea, la notificación de errores, la
entrega ordenada de tramas y el control de flujo.
Utiliza la dirección MAC para definir una dirección de hardware o de enlace de
datos para que varias estaciones puedan compartir el mismo medio y seguir
manteniendo su identificación individual. Antes de que un paquete de datos se
intercambie con un dispositivo conectado directamente en la misma LAN, el
dispositivo que realiza el envió debe tener una dirección MAC que pueda utilizar
como dirección de destino.
1

7. Dirección Mac Redes I
¿Cómo saber la MAC de tu pc?
Recordemos brevemente que una computadora conectada a una red LAN
IP/Ethernet posee dos direcciones. Una es la dirección IP: cada computadora
debe tener una dirección IP única para poder comunicarse. La otra es la dirección
de la tarjeta de red.
Veamos y desglosemos la información:
Para poder distinguir unas maquinas de otras en una red local, los fabricantes de
dispositivos tienen por convención no fabricar dos tarjetas de red con el mismo
número, por lo que se asigna un número único a cada tarjeta de red que
conocemos como dirección MAC. La MAC es la dirección asociada a la tarjeta de
red, conocida también como la dirección física. Al haber una dirección MAC por
cada tarjeta en el mundo, esta debe ser muy grande para evitar las repeticiones.
La dirección MAC consta de 48 bits. Para conocer la dirección MAC de nuestra
tarjeta de red tecleamos desde la línea de comandos:
C: Ipconfig /all
Y esta orden nos mostrará información completa sobre todos los adaptadores de
red conectados a nuestro sistema. Y fijándonos en el adaptador en cuestión, la
dirección MAC coincide con la “dirección física”:
Cada fabricante se le otorgan una serie de valores, que corresponden a las 3
primeros pares de dígitos hexadecimales (ósea media cadena). Por ejemplo:
00:13:49 corresponde a ZyXEL Communications Corporation
1

8. Dirección Mac Redes I
Mediante estos 3 pares de dígitos hexadecimal, tenemos 6 dígitos totales que
pueden tener cada uno de ellos 16 posibilidades, es decir del 0 al 9 y de la A a la
F. Por lo tanto las direcciones personalizadas para cada fabricante seria cerca de
casi 17 millones, y además se permiten tener también casi 17 millones de posibles
fabricantes.
En este sitio se puede averiguar el fabricante de la tarjeta de red a través de la
mac:
http://standards.ieee.org/regauth/oui/oui.txt
Una duplicación de MACs causaría un gran conflicto en la red, por lo que debe ser
única y no se puede cambiar. Se encuentra almacenada en la misma tarjeta de
red. Ethernet construye marcos de datos (frames) que están formados por bloques
de 1500 bytes. Cada marco, tiene una cabecera con la dirección MAC de la
computadora de origen y la de destino. Las direcciones IP son en realidad
virtuales (a diferencia de las direcciones MAC) y se asignan via software.
Utilidad
 Hacer fluir la información entre dos máquinas u ordenadores que se
encuentren conectados entre sí. La dirección MAC se usa para entregar
tramas en la LAN, Una trama es un paquete de datos con la información de
dirección agregada al comienzo y al final antes de la transmisión por la red.
Una vez que la trama se entrega a la LAN de destino, se usa la dirección
MAC para entregar la trama al host final.
 Filtrado de direcciones MAC.- En la mayoría de los casos no es necesario
conocer la dirección MAC, ni para montar una red doméstica, ni para
configurar la conexión a internet. Pero si queremos configurar una red wifi y
habilitar en el punto de acceso un sistema de filtrado basado en MAC (a
veces denominado filtrado por hardware), el cual solo permitirá el acceso a
la red a adaptadores de red concretos, identificados con su MAC, entonces
si que necesitamos conocer dicha dirección. Dicho medio de seguridad se
puede considerar como un refuerzo de otros sistemas de seguridad, ya que
teóricamente se trata de una dirección única y permanente, aunque en
todos los sistemas operativos hay métodos que permiten a las tarjetas de
red identificarse con direcciones MAC distintas de la real. La importancia
contra el hurto de información y ataques generados internamente, tiene una
1

9. Dirección Mac Redes I
importancia creciente para los usuarios de redes hogareñas y de pequeñas
empresas, y de redes tanto alambricas como inalámbricas. Cuando los
ordenadores se interconectan e intercambian datos, existe un riesgo
considerable de que la información sea interceptada o saboteada mientras
se encuentre en tránsito, lo que podría comprometer datos confidenciales o
interrumpir servicios de red.
1

10. Dirección Mac Redes I
Conclusión
Las direcciones MAC, son unas siglas en inglés de Media Access Control, que en
idioma Español quiere decir, Control de Acceso al Medio. En resumen, es un
identificador de 48 bits que corresponde a la tarjeta de red, es un identificador
único, como una especie de huella digital para este tipo de dispositivos de
hardware. También, son conocidas como direcciones físicas.
Las direcciones MAC, operan en la capa 2 del modelo OSI, de esta manera,
tienen como principal objetivo hacer fluir la información entre dos máquinas u
ordenadores que se encuentren conectados entre sí.
Para lograr este objetivo, la información se divide en tramas o pequeños bloques
de información que contienen en su cabecera la dirección MAC correspondiente,
tanto al emisor como al receptor de la información.
1

11. Dirección Mac Redes I
Bibliografía
- http://jarroba.com/como-proteger-nuestra-red-inalambrica-wi-fi/
- http://linuxreflejo.wordpress.com/
- http://cwflores.wordpress.com/2008/09/11/%c2%bfque-es-una-direccion-
mac/
- http://thelogparser.blogspot.com/
- http://www.xatakaon.com/categoria/seguridad-en-redes
- http://planetawindows.com/como-saber-la-direccion-mac-de-tu-adaptador-
de-red_186
- http://basicoyfacil.wordpress.com/
- http://hwagm.elhacker.net/
- http://www.todoexpertos.com/categorias/tecnologia-e-internet/redes-de-
computadores
- http://es.wikipedia.org/wiki/Direcci%C3%B3n_MAC
- http://www.ecured.cu/index.php/Direcci%C3%B3n_MAC
- http://culturacion.com/2011/06/para-que-se-utilizan-las-direcciones-mac/
- http://www.pcactual.com/articulo/zona_practica/paso_a_paso/paso_a_paso
_internet/11096/asegura_red_wireless_frente_intrusos.html
- http://www.dd-wrtenespanol.com/es-la-direccin-fsica-direccin-mac-como-la-
obtengo/
1

12. Dirección Mac Redes I
ANEXO
1

13. Dirección Mac Redes I
1

14. Dirección Mac Redes I
1

15. Dirección Mac Redes I
1

16. Dirección Mac Redes I
1

17. Dirección Mac Redes I
1
