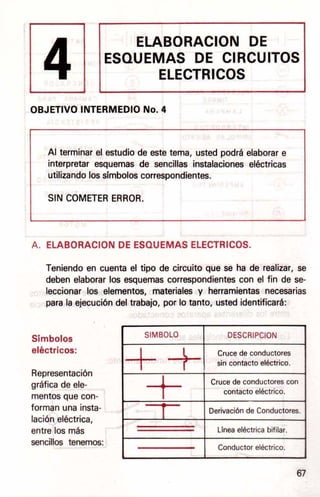

1. ELABORACION DE
ESQUEMAS DE CIRCUITOS
ELECTRICOS
OBJETIVO INTERMEDIO No.4
AI terminar el estudio de este tema, usted podra elaborar e
interpretar esquemas de sencillas instalaciones elactricas
utilizando los simbolos correspondientes.
SIN COMETER ERROR.
A. ELABORACION DE ESaUEMAS ELECTRICOS.
Teniendo en cuenta el tipo de circuito que se ha de realizar, se
deben elaborar los esquemas correspondientes con el fin de se-
leccionar los elementos, materiales y herramientas necesarias
para la ejecuci6n del trabajo, por 10 tanto, usted identiflcara:
•
Simbolos
electricos:
Representaci6n
grMica de ele-
mentos que con-
forman una insta-
laci6n electrica,
entre los mas
sencillos tenemos:
SIMBOLO DESCRIPCION
+ +
Cruce de conductores
sin contacto elecmco.
Cruce de conductores con
contacto electrico,
Oerivaci6n de Conductores.
Linea eh~ctrica bifilar.
Conductor electrico.
67

2. -1 1- P I L A
8 AL TERNAOOR
0 PULSAOOR PARA
~
TIMBRE
L AMPARA
INTERRUPTOR
---..-. UNIPOL AR ABIERTO
INT ERRUPTOR
UNPOLAR CERRAOO
-0- AMPERIMETRO
@ OHMIMETRO
---ijljII..=- BATERI A
-e TOMACORRIENTE
® GE NERAOOR
~ CAMPAN A PARA
•
TIMBRE~
.......,~
.......(
>-
RESISTENCIA
..-+"
~
I NTE RRUPTOR
BIPOLAR ABlERTO
-I INTE RRUPTORI, BIPOLAR CERRA OO
P1
VOLT IMETRO
® MOTOR
B. ESaUEMAS ELECTRICOS.
Son representaclones por medio de simbolos de los circuitos
el6ctricos. que nos indican el funcionamiento y dependencia
entre los diferentes aparatos conectados.
Los esquemas principales son:
1. Esquema de principio 0 de funcionamiento:
68

3. Es la representaci6n mas sencilla de un circuito electrico, en la
cual se observa c1aramente su funcionamiento, por esto su uso
es necesario para poder realizar un trabajo determinado.
2. Esquema de montaje 0 practico:
-
+
Este esquema lIeva la exacta posici6n de los elementos del cir-
cuito y sus correspondientes conexiones. Se usa principalmente
en instalaciones grandes.
69

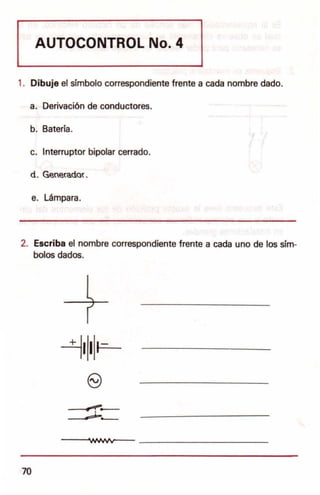

4. AUTOCONTROL No.4
1. Dibuje el simbolo correspondiente frente a cada nombre dado.
a. Derivaci6n de conductores.
b. Bateria.
c. Interruptor bipolar cerrado.
d . GeneradoL
e. Lampara.
2. Escriba el nombre correspondiente frente a cada uno de los sim-
bolos dados.
-±1111~-­
(9
-r I
- ,,
•
-~WMIV~- _
70

5. 3. Elabore el esquema de principia de la instalaci6n de una lam-
para accionada par un interruptor unipolar y can generador como
fuente de alimentaci6n.
4. Elabore el esquema de principia de la instalaci6n de una resis-
tencia accionada par un interruptor bipolar y con baterfa como
fuente de alimentaci6n.
71

6. 5. Complete el esquema de montaje del motor indicado.
72

7. PROCEDIMIENTO PARA LA
INSTALACION DE UN
CIRCUITO ELECTRICO
ELEMENTAL
OBJETIVO INTERMEDIO No.5
AI finalizar el estudio de este tema usted podra describir las
operaciones, pasos, herramientas, materiales y normas de
seguridad que debe tener en cuenta en la instalaci6n de un
circuito electrico elemental.
SIN COMETER ERROR.
A. RECIBIR LOS ELEMENTOS, MATERIALES Y
HERRAMIENTAS.
B. PROCEDIMIENTO PARA LA INSTALACION DE UN
CIRCUITO ELECTRICO ELEMENTAL.
1. Instalar componentes.
2. Comprobar funcionamiento.
3. Instalar aparatos de medida.
4. Tomar lecturas.
73

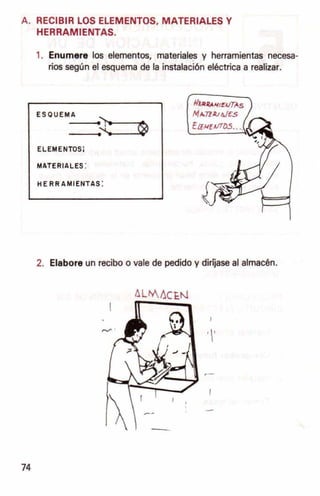

8. A. RECIBIR LOS ELEMENTOS, MATERIALES Y
HERRAMIENTAS.
1. Enumere los elementos, materiales y herramientas neeesa-
rios sequn el esquema de la instalaei6n electrica a realizar.
ESQUEMA
--:~---'~
ELEMENTOSi
MATERIALES:
HERRAMIENTAS :
IIl R1l,o.'<IEU rt4s
M"71lUo.lt:s
CIi/oJEAlTlJ5...
2. Elabore un reeibo 0 vale de pedido y dirijase al alrnacen.
I
, '
I
-
74
