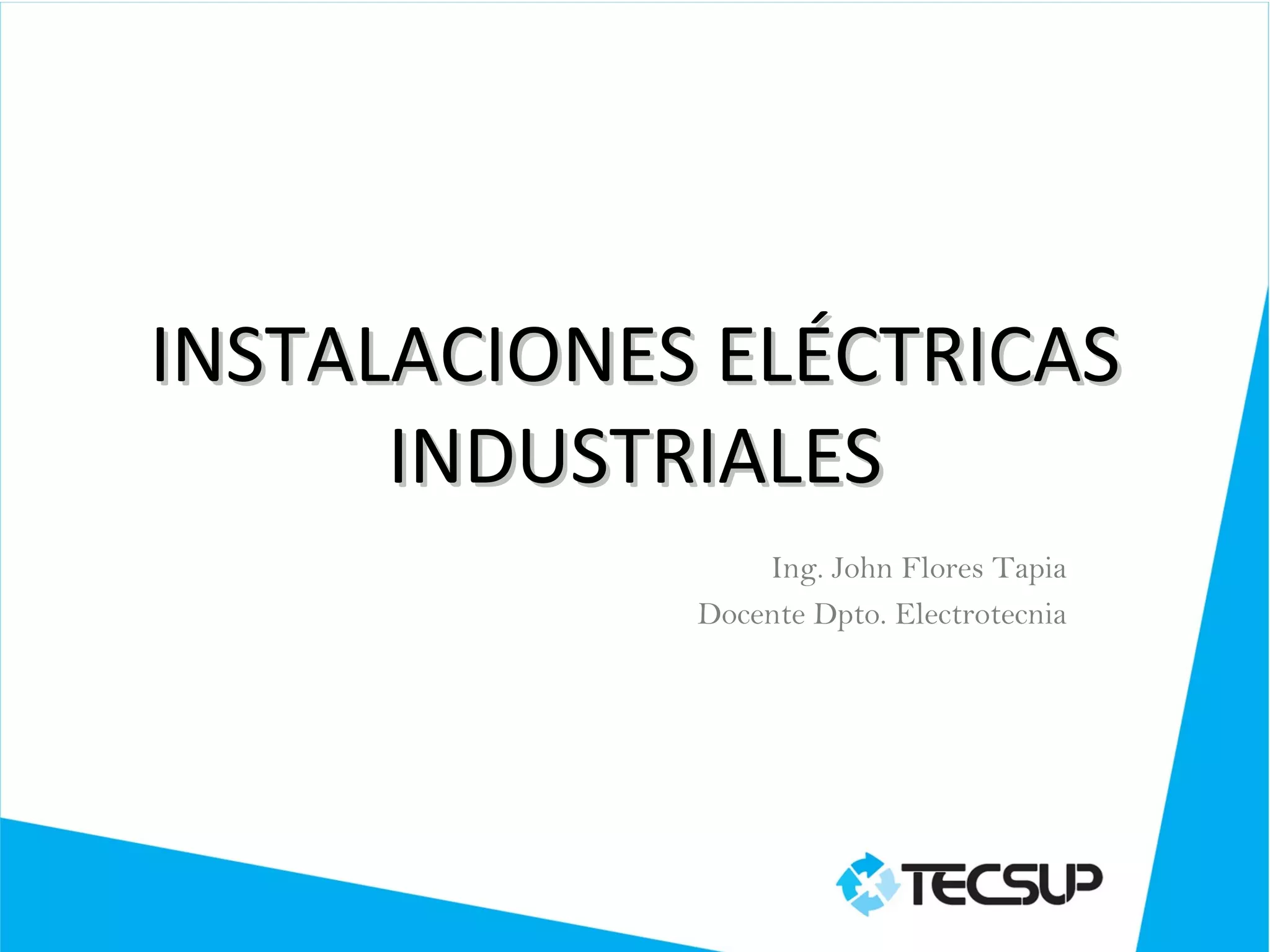

INSTALACIONES ELÉCTRICAS
      INDUSTRIALES
                 Ing. John Flores Tapia
             Docente Dpto. Electrotecnia

Capacidad de corriente en conductores (sistema AWG).
a)  Caída de Tensión:    Es  la  comprobación  de  la  Sección,  calculada  por  el
    Método de Intensidad de Corriente.

Los conductores alimentadores deberán ser para la caída de tensión no sea
mayor del 2,5% para cargas de fuerza, calefacción y alumbrado a combinación
de tales cargas y donde la caída de tensión total máxima en alimentadores y
circuitos derivados hasta el punto de utilización mas alejada no exceda el 4%.
               δ x L
∆ V = K. Id             x cos γ
                  s
Donde:
∆  V = caída de tensión en voltios
K    = Constante que depende del sistema
K    = 2 (para circuito monofásico)
K    =  3  (para circuito trifásico)
I     = Intensidad o corriente del conductor alimentador en amperios.
                                                                mm 2
δ    = Resistencia en el conductor en ohm – mm2/m(δ = 0,0175 Ω       )
                                                                 m
S   = Sección del conductor alimentador
l    = 11.30 m
            Id x L
∆ V  = k.            δ
              S
                             - mm 2
                    x 0,075 Ω       x 11,30 m
∆ V  =      3.40 A              m
                             16 mm 2
∆  V  = 0, 86 V.

Este valor hallado es menor de 2,5 % de 220 V es decir
0,86 V < 5,5 V
Si el valor hallado de tensión hubiese sido un valor mayor al 2,5% entonces
hubiéramos tenido que aumentar la sección  del conductor.

En resumen :
El conductor alimentador será 3-16 mm2
TW – 1-16 mm2 TW
El conductor de protección será PVC – 25 mm2 φ     P
CÁLCULOS DE LA SECCIÓN DE LOS CONDUCTORES PARA LOS
CIRCUITOS ESPECIALES PARA LA COCINA ELÉCTRICA.

Potencia      =       8000w
Sistema       =       Trifásico
Tensión       =       220V
Frecuencia  =         60 Hz.
Cos φ         =       1

Calculando la corriente se tiene:
                       w                  8000
l      =                          =
                 3 x V x cos φ        3 x 220 x 1 x 0
I      =       20,99 A  ≈ 21 A

La corriente de diseño será:
Id     =       1,25
I      =       1,25  x  21A
Id     =       26,25 A
El conductor a usar tendrá una sección de 6 mm2.

Comprobando por caída de tensión:
“La caída de tensión entre el tablero de distribución y el punto utilización más
alejada debe ser  del 1,5%”
L      =       6,50m.
                             d xI                   0.0175 x 6,50
∆V     =       K  x  Id x          =  3 x 26 x 25 x
                               S                        6,00
∆V     =      0,86V
Este valor es menor del 1,5% es decir:
∆V     =      0,86V < 3,3V.
PARA EL CALENTADOR ELECTRICO PARA AGUA
Potencia              = 1200w
Sistema               = Monofásica
Tensión               = 220V
Frecuencia  = 60 Hz
Cos ∅                 =1,0

Calculando la intensidad se tiene:
In =     w      =   1200
 V: cos∅    220.1,0
In = 5,45 A

La corriente de diseño será:
Id = 1,25.I = 1,25 . 5.45 A
Id = 6,81 A

Según  la  tabla  el  conductor  permisible  es  de  sección  1  mm2,  pero  el  CNE
prohibe  el  uso  de  conductores  de  secciones  menores  a  1,5  mm2  para
artefactos.
El conductor a usar tendrá una sección de 1,5 mm2
L = 8,60m
∆V = K . Id . d.L = 2.6,81 . 0.0175 . 8,60
                     S                     1,5
∆V = 1,37V

Este valor es menor del 1,5% es decir
∆V = 1,37V < 3,3V
Por  mayor  seguridad  y  por  lo  que  siempre  se  ha  utilizado  ponemos  ya  no
2-1,5mm2 sino 2-2,5mm2 TW es decir:
PVC – 15 mm∅ L – 2 x 2,5 mm2 TW +
1 x 2,5 mm2
CÁLCULO
ALIMENTADOR DE
   MOTORES
DIMENSIONAMIENTO DEL CONDUCTOR PRINCIPAL
                    PARA MOTORES
Conductores para alimentar a cargas concentradas:
• Un solo motor
ALTURA SOBRE EL NIVEL DEL MAR

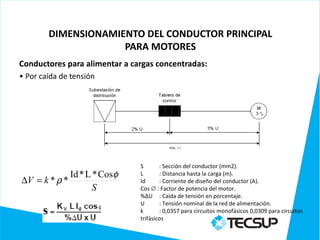

DIMENSIONAMIENTO DEL CONDUCTOR PRINCIPAL
                    PARA MOTORES
Conductores para alimentar a cargas concentradas:
• Por caída de tensión




                               S       : Sección del conductor (mm2).
             Id * L * Cosφ     L       : Distancia hasta la carga (m).
∆V = k * ρ *                   Id      : Corriente de diseño del conductor (A).
                    S          Cos ∅ : Factor de potencia del motor.
                               %ΔU : Caída de tensión en porcentaje.
                               U       : Tensión nominal de la red de alimentación.
                               k       : 0,0357 para circuitos monofásicos 0,0309 para circuitos
                               trifásicos
Aplicación:
• Calcular la corriente de un motor de 20 HP,
  trifásico 380v, F.P.=0.85, y una eficiencia de
  95%. Seleccionar el conductor a utilizar
  sabiendo que dicha carga será instalada a 35
  mts de distancia del tablero.
Presentacio2
DIMENSIONAMIENTO DEL CONDUCTOR PRINCIPAL
                    PARA MOTORES
Conductores para alimentar a cargas concentradas:
• Varios motores




                               S       : Sección del conductor (mm2).
                               L       : Distancia hasta la carga (m).
                               Id      : Corriente de diseño del conductor (A).
                               Cos ∅ : Factor de potencia del motor.
                               %ΔU : Caída de tensión en porcentaje
                               U       : Tensión nominal de la red de alimentación.
                               k       : 0,0357 para circuitos monofásicos 0,0309 para circuitos
                               trifásicos
Aplicación:
• En la planta concentradora de Cuajone SPCC, se
  requiere instalar tres motores alimentados por un solo
  cable, para el área de molienda.
Dichos motores se ubican a 75 mts del tablero general,
  cada uno tiene una potencia de 15, 10 y 4HP y una
  eficiencia de 95% que decrece un 2% por cada 100m a
  partir de los 1000 msnm. El F.P. para cada uno es 0.85,
  0.82 y 0.80 respectivamente y la tensión de servicio
  dentro de la planta es 440VAC.
Calcular la sección del alimentador, la caída de tensión y
  seleccionar el tipo de cable a utilizar.
Altura promedio concentradora: 3325 msnm
DIMENSIONAMIENTO DEL CONDUCTOR PRINCIPAL
                    PARA MOTORES
Conductores para alimentar a cargas distribuidas:
• Criterio: sección constante




                                S       : Sección del conductor (mm2).
                                L       : Distancia hasta la carga (m).
                                Id      : Corriente de diseño del conductor (A).
                                Cos ∅ : Factor de potencia del motor.
                                %ΔU : Caída de tensión en porcentaje dividido entre 100.
                                U       : Tensión nominal de la red de alimentación.
                                k       : 0,0357 para circuitos monofásicos 0,0309 para circuitos
                                trifásicos
Aplicación:
• En el Truck Shop de Antamina se requiere instalar tres
   motores, uno para el área de lavado de equipo liviano, el
   otro para el sector de secado y el último en el área de
   NEUMA.
Dichos motores se ubican a 80, 100 y 120 mts del tablero
   general, cada uno tiene una potencia de 15; 10 y 25 HP, y
   una eficiencia de 95% que decrece un 2% por cada 100m a
   partir de los 1000 msnm. El F.P. para cada uno es 0.85, 0.82
   y 0.80 respectivamente y la tensión de servicio dentro de la
   planta es 380VAC.
Calcular la sección del alimentador, la caída de tensión y
   seleccionar el tipo de cable a utilizar.
Altura promedio concentradora: 3325 msnm
DISPOSITIVOS DE PROTECCIÓN
• Tres son las causas que originan los accidentes
  eléctricos:
Fusibles
La intensidad nominal mínima del fusible de
  protección de un motor se determina a partir
  de la intensidad de arranque y del tiempo de
  arranque del mismo.
FUSIBLE aM
Curvas tiempo-corriente para protección motores
     Curvas de los interruptores automáticos con relé electrónico PR222MP
Relés térmicos
•   Los relés cumplen con la función de protección térmica del motor contra
    sobrecargas y van asociados a un contactor que es el que realiza la apertura
    del circuito de potencia. Puesto que protegen solamente contra sobrecargas,
    los relés térmicos deben complementarse con una protección contra
    cortocircuitos.
Relés térmicos
La norma que especifica este tipo de relés es la
  IEC 60947-4 y establece distintas clases de
  relés, especificando tiempos de no apertura y
  de apertura para cada una de ellas como
  sigue:
Relés térmicos
Curvas tiempo-corriente para distribución (relé
                 termomagnético)
•   Se toma en consideración un
    interruptor automático T4N 250
    (In = 250 A).
•   Mediante el trimmer de
    regulación térmica, seleccionar
    el umbral de corriente I1, por
    ejemplo, a 0.9 x In (225 A);
    seleccionar el umbral de
    actuación       magnético        I3,
    regulable de 5 a 10 x In, a 10 x In
    igual a 2500 A.
•   Para valores de corriente de
    defecto superiores a 2500 A, el
    interruptor           automático
    interviene con la protección
    magnética instantánea.
Guardamotores magnéticos
• Son dispositivos de protección contra cortocircuito, de corte
  tripolar.
• Los guardamotores magnéticos cumplen la función de
  protección contra cortocircuitos, cumpliendo adicionalmente
  la función de seccionamiento. Los requisitos para que
  cumplan con la función de protección contra cortocircuito son
  básicamente una pronta detección de la corriente de defecto
  y una rápida apertura de los contactos. Esto conduce a que
  los guardamotores magnéticos sean aparatos limitadores.
•   La norma que especifica las
    características técnicas de los
    guardamotores es la norma
    IEC947-4-1 - “Contactores y
    Guardamotores –
    electromecánicos”.

•   El guardamotor magnético
    presenta un elevado poder de
    corte, siendo el rango del
    mismo desde 10kA hasta
    100kA aproximadamente.
curvas de limitación
  de corriente del
  guardamotor tipo
  GV2-ME
CRITERIO PARA LA ELECCIÓN DE LA PROTECCIÓN EN
           ARRANQUES DE MOTORES

• ARRANQUE DIRECTO
CRITERIO PARA LA ELECCIÓN DE LA PROTECCIÓN EN
           ARRANQUES DE MOTORES

• ARRANQUE EN ESTRELLA TRIANGULO
CRITERIO PARA LA ELECCIÓN DE LA PROTECCIÓN EN
           ARRANQUES DE MOTORES

• REACTOR

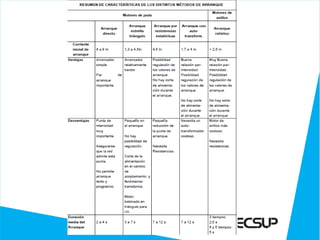

Presentacio2
Cuadro con los distintos dispositivos de
protección y las funciones que cumplen
SELECCIÓN DE TABLEROS
      ELÉCTRICOS
OBJETIVOS
1. Analizar las características de los diferentes
  tipos de tableros eléctricos.
2. Seleccionar un tablero eléctrico según la
  aplicación.
3. Identificar las condiciones que deben cumplir
  los tableros eléctricos para su uso.
DEFINICIÓN
• Los tableros eléctricos son una
  combinación de uno o más
  dispositivos    de     maniobra,
  asociados con equipos de
  control, medida, protección y
  regulación,      completamente
  ensamblados; es decir, con
  todas      sus   interconexiones
  eléctricas     y       mecánicas
  terminadas, así como sus partes
  estructurales.

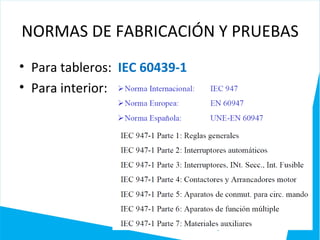

NORMAS DE FABRICACIÓN Y PRUEBAS
• Para tableros: IEC 60439-1
• Para interior:
CARACTERÍSTICAS
Según la norma IEC 60439-1, se
  distinguen las siguientes
  características:

1. Tensiones asignadas:
• Tensión asignada de empleo Ue
• Tensión asignada de aislamiento
   Ui
• Tensión asignada soportada al
   impulso Uimp
CARACTERÍSTICAS
2. Intensidades asignadas:
•   Intensidad asignada de corta duración admisible Icw
•   Intensidad asignada de cresta admisible Ipk
•   Intensidad asignada de cortocircuito condicional Icc
•   Intensidad asignada de cortocircuito limitada por fusible Icf


3. Factor asignado de simultaneidad

4. Frecuencia asignada
CARACTERÍSTICAS ELÉCTRICAS DEL
     TABLERO (IEC 439-1)
INFORMACIÓN A SUMINISTRAR
1. Placa de características
• El nombre del fabricante o su marca de fábrica.
• Un número de identificación.
• La Norma IEC 439-1.
• La naturaleza de la corriente (y la frecuencia para AC).
• Las tensiones asignadas de empleo, aislamiento y soportada al impulso.
• Las tensiones asignadas de los circuitos auxiliares.
• Los límites de funcionamiento.
• La intensidad asignada de cada circuito.
• La resistencia a los cortocircuitos.
• El grado de protección.
• Las medidas de protección de las personas.
• Las condiciones de empleo.
• Las dimensiones (altura, longitud, profundidad).
• El peso.
2. Identificación
3. Instrucciones para instalación, funcionamiento y mantenimiento
CONDICIONES DE EMPLEO DE LOS
           TABLEROS
CONDICIONES NORMALES DE EMPLEO
CONDICIONES NORMALES DE
               EMPLEO
Temperatura del aire ambiente:
• Tanto para instalaciones interiores como exteriores, no
   debe sobrepasar los +40 ºC y la media durante 24 horas
   no debe sobrepasar los +35 ºC.
• El límite inferior para instalaciones interiores es −5 ºC y
   para exteriores −25 ºC (clima templado) y −50 ºC (clima
   ártico)
Altitud:
• La altitud del lugar de la instalación no sobrepasará los
   1000 m.
Condiciones atmosféricas:
• Para instalaciones interiores, humedad ≤ 50% (a 40 ºC).
• Para instalaciones exteriores, humedad ≤ 100% (a 25 ºC)
Grado de contaminación
• Grado 1: No existe contaminación
• Grado 2: Presencia de una contaminación no
  conductora.
• Grado 3: Presencia de una contaminación
  conductora.
• Grado 4: La polución provoca una
  conductividad persistente.

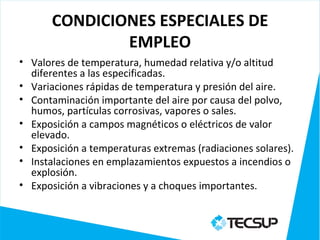

CONDICIONES ESPECIALES DE
               EMPLEO
• Valores de temperatura, humedad relativa y/o altitud
  diferentes a las especificadas.
• Variaciones rápidas de temperatura y presión del aire.
• Contaminación importante del aire por causa del polvo,
  humos, partículas corrosivas, vapores o sales.
• Exposición a campos magnéticos o eléctricos de valor
  elevado.
• Exposición a temperaturas extremas (radiaciones solares).
• Instalaciones en emplazamientos expuestos a incendios o
  explosión.
• Exposición a vibraciones y a choques importantes.
COMPONENTES DE UN TABLERO ELÉCTRICO
CLASIFICACIÓN
Los tableros eléctricos se pueden clasificar en
  dos grandes grupos:
• Los tableros de
baja tensión
• Los tableros de
alta tensión
TABLEROS DE BAJA TENSIÓN
Los tableros de baja tensión pueden clasificarse según:
1. Su diseño interior
• Abierto: el chasis que soporta a los equipos no tiene cubierta, los
  equipos son accesibles.
• Abierto con protección frontal: el tablero es del tipo abierto pero
  con una cubierta frontal. Las partes activas pueden ser accesibles
  pero no por el frente.
• Bajo envolvente: tiene cubierta todas sus caras (con la posible
  excepción del lado de ingreso o salida de cables o barras); brinda
  por lo menos un grado de protección IP2X.
Abierto   Abierto con protección frontal
Tablero eléctrico
bajo envolvente.
2. Su lugar de instalación

• Instalación interior: destinado a ser utilizado en locales
  donde se cumplen las condiciones usuales de empleo para
  interior.
• Instalación exterior:
  destinado a ser
  utilizado en las
  condiciones
  normales de empleo
  para uso exterior.
3. Su aptitud de desplazamiento

• Fijo: destinado a estar fijo en su
  emplazamiento (suelo o pared).

• Desplazable: previsto para poder
  ser fácilmente trasladado de un
  emplazamiento a otro.
4. El método de montaje de las
   partes

• Partes fijas: cuando todos sus elementos
  montados y cableados son instalados de
  una manera fija.
• Parte móvil: cuando una parte de un
  tablero puede ser retirada y restituida
  enteramente.
• Parte desenchufable: cuando una parte
  del tablero pueda desplazarse a una
  posición donde se establece una distancia
  de          seccionamiento         (unido
  mecánicamente).
5. Su modo de montaje

• Autosoportado: cuando el tablero está previsto
  para reposar sobre el suelo y puede ser tipo armario
  o pupitre (consola).

• Mural: cuando el tablero está previsto para ser
  montado en un plano vertical ya sea empotrado o
  adosado.
TABLEROS DE MT Y AT
NORMAS DE FABRICACIÓN Y PRUEBAS

• IEC 50298
• IEC 60439-1
• ISO 9001-2008
TABLEROS DE MT Y AT
CELDAS METAL CLAD

Las Celdas Metal Clad son
   aptas para su utilización en
   sub-estaciones eléctricas
   de media tensión hasta
   36kV
CARACTERÍSTICAS ELÉCTRICAS
ACCESORIOS ESTÁNDAR
•   Orejas de izaje.
•   Zócalo.
•   Barra de tierra con perforaciones para conexión de cables de tierra.
•   Resistencia de calefacción y termostato regulable.
•   Fluorescente con interruptor de fin de carrera, para iluminación interior.
•   Canaletas ranuradas para cableado.
•   Bornes fijos y seccionables para riel DIN 35mm, con identificación.
•   Riel DIN tipo pesado.
•   Cables THW con identificación termoretráctil y terminales.
•   Soportes para cables de control provenientes del exterior del Tablero.
•   Barras de fases sobre aisladores de resina (para los Tableros de
•   Servicios auxiliares).
•   Letreros de identificación de equipos.
•   Diagrama mímico.
•   Rejillas de ventilación.
GRADO DE PROTECCIÓN IP
           (Norma IEC 529)
6. Su grado de protección

Primer dígito: protección contra contactos
  sólidos externos.
Segundo dígito: protección contra ingreso de
  líquidos.
Tercer dígito: protección mecánica contra
  impactos
Primer dígito: protección contra
  contactos sólidos externos.
Presentacio2
Segundo dígito: protección contra
      ingreso de líquidos.
Presentacio2
Símbolos utilizados normalmente para
        grados de protección
Clasificación NEMA (EE.UU.)
NEMA (Asociación nacional de fabricantes de
 electricidad)
• Esta norma proporciona grados de protección para
  cerramientos para equipo eléctrico (1000 voltios
  máximo) similar a los del estándar IEC 529
Clasificación NEMA (EE.UU.)
IEC529 vs.NEMA
• IEC 529 no especifica un grado de protección contra el riesgo
  de explosión o efectos producidos por la humedad (por
  ejemplo condensación), vapores corrosivos, hongos o
  insectos.
• NEMA prueba sus productos para condiciones ambientales
  como corrosión, oxidación, aceite y líquidos refrigerantes.
• Por esta razón, y debido a que las prueba y evaluaciones para
  otras características son totalmente diferentes, el sistema de
  clasificación de protecciones según IEC no puede ser
  exactamente comparada con los tipos de protección según
  NEMA.
Presentacio2
Código IK (UNE-EN 50102)
Sistema de codificación para indicar el grado de
  protección proporcionado por la envolvente
  contra impactos mécánicos
Presentacio2
Presentacio2
Consultas?




             GRACIAS

Más contenido relacionado

La actualidad más candente

Ejercicios potencia trifasica
Ejercicios potencia trifasicaEjercicios potencia trifasica
Ejercicios potencia trifasica
alexis133

Laboratorio 3 autotransformador
Laboratorio 3  autotransformadorLaboratorio 3  autotransformador
Laboratorio 3 autotransformador
Carlos Yengle Mendoza

Transformadores 3 conexiones
Transformadores 3 conexionesTransformadores 3 conexiones
Transformadores 3 conexiones
Melvin werner Cueva Vilca

Fallas asimetricas presentacion
Fallas asimetricas presentacionFallas asimetricas presentacion
Fallas asimetricas presentacion
FrancilesRendon

Distancias en una subestación
Distancias en una subestaciónDistancias en una subestación
Distancias en una subestación
Luis Curipoma

Transformadores Parte III
Transformadores Parte IIITransformadores Parte III
Transformadores Parte III
Universidad Nacional de Loja

Problemas resueltos transformadores
Problemas resueltos transformadoresProblemas resueltos transformadores
Problemas resueltos transformadores
Laurita Cas

Cálculos justificativos
Cálculos justificativosCálculos justificativos
Cálculos justificativos
Ever chipana

Normas y simbolos de controles electricos (1)
Normas y simbolos de controles electricos (1)Normas y simbolos de controles electricos (1)
Normas y simbolos de controles electricos (1)
Yonnathancastle

Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
FrancilesRendon

Introduccion a las Protecciones Electricas
Introduccion a las Protecciones ElectricasIntroduccion a las Protecciones Electricas
Introduccion a las Protecciones Electricas
German Neira Vargas

ejercicios desarrollados de Lineas de transmision
ejercicios desarrollados de Lineas de transmisionejercicios desarrollados de Lineas de transmision
ejercicios desarrollados de Lineas de transmision
carlos enrique olivos castillo

Tipos de conexiones de los transformadores
Tipos de conexiones de los transformadoresTipos de conexiones de los transformadores
Tipos de conexiones de los transformadores
Josef Alexander

Calculo de proteciones de transformadores
Calculo de proteciones de transformadoresCalculo de proteciones de transformadores
Calculo de proteciones de transformadores
Nakary Rodriguez

Método de cantidades por unidad p.u.
Método de cantidades por unidad p.u. Método de cantidades por unidad p.u.
Método de cantidades por unidad p.u.
Jorge Torres

Subestaciones
SubestacionesSubestaciones
Subestaciones
Chepe Hakii

9. arranque tres motores trifasicos en cascada i
9. arranque tres motores trifasicos en cascada i9. arranque tres motores trifasicos en cascada i
9. arranque tres motores trifasicos en cascada i
Academia Tecnica

Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Universidad Nacional de Loja

UNAMAD: CIRCUITOS Y MAQUINAS ELECTRICAS: 10. i@402 clase 16jul13
UNAMAD: CIRCUITOS Y MAQUINAS ELECTRICAS: 10. i@402 clase 16jul13UNAMAD: CIRCUITOS Y MAQUINAS ELECTRICAS: 10. i@402 clase 16jul13
UNAMAD: CIRCUITOS Y MAQUINAS ELECTRICAS: 10. i@402 clase 16jul13
Saúl Montalván Apolaya

Generador en paralelo
Generador en paraleloGenerador en paralelo
Generador en paralelo
Edgar Lliguin


La actualidad más candente (20)

Ejercicios potencia trifasica
Ejercicios potencia trifasicaEjercicios potencia trifasica
Ejercicios potencia trifasica

Laboratorio 3 autotransformador
Laboratorio 3  autotransformadorLaboratorio 3  autotransformador
Laboratorio 3 autotransformador

Transformadores 3 conexiones
Transformadores 3 conexionesTransformadores 3 conexiones
Transformadores 3 conexiones

Fallas asimetricas presentacion
Fallas asimetricas presentacionFallas asimetricas presentacion
Fallas asimetricas presentacion

Distancias en una subestación
Distancias en una subestaciónDistancias en una subestación
Distancias en una subestación

Transformadores Parte III
Transformadores Parte IIITransformadores Parte III
Transformadores Parte III

Problemas resueltos transformadores
Problemas resueltos transformadoresProblemas resueltos transformadores
Problemas resueltos transformadores

Cálculos justificativos
Cálculos justificativosCálculos justificativos
Cálculos justificativos

Normas y simbolos de controles electricos (1)
Normas y simbolos de controles electricos (1)Normas y simbolos de controles electricos (1)
Normas y simbolos de controles electricos (1)

Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia

Introduccion a las Protecciones Electricas
Introduccion a las Protecciones ElectricasIntroduccion a las Protecciones Electricas
Introduccion a las Protecciones Electricas

ejercicios desarrollados de Lineas de transmision
ejercicios desarrollados de Lineas de transmisionejercicios desarrollados de Lineas de transmision
ejercicios desarrollados de Lineas de transmision

Tipos de conexiones de los transformadores
Tipos de conexiones de los transformadoresTipos de conexiones de los transformadores
Tipos de conexiones de los transformadores

Calculo de proteciones de transformadores
Calculo de proteciones de transformadoresCalculo de proteciones de transformadores
Calculo de proteciones de transformadores

Método de cantidades por unidad p.u.
Método de cantidades por unidad p.u. Método de cantidades por unidad p.u.
Método de cantidades por unidad p.u.

Subestaciones
SubestacionesSubestaciones
Subestaciones

9. arranque tres motores trifasicos en cascada i
9. arranque tres motores trifasicos en cascada i9. arranque tres motores trifasicos en cascada i
9. arranque tres motores trifasicos en cascada i

Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)

UNAMAD: CIRCUITOS Y MAQUINAS ELECTRICAS: 10. i@402 clase 16jul13
UNAMAD: CIRCUITOS Y MAQUINAS ELECTRICAS: 10. i@402 clase 16jul13UNAMAD: CIRCUITOS Y MAQUINAS ELECTRICAS: 10. i@402 clase 16jul13
UNAMAD: CIRCUITOS Y MAQUINAS ELECTRICAS: 10. i@402 clase 16jul13

Generador en paralelo
Generador en paraleloGenerador en paralelo
Generador en paralelo


Destacado

Instalación de relés en circuitos de control
Instalación de relés en circuitos de controlInstalación de relés en circuitos de control
Instalación de relés en circuitos de control
Utp arequipa

Instalación eléctrica semivisible con tubos de pvc
Instalación eléctrica semivisible con tubos de pvcInstalación eléctrica semivisible con tubos de pvc
Instalación eléctrica semivisible con tubos de pvc
Utp arequipa

Presentacion1
Presentacion1Presentacion1
Presentacion1
Utp arequipa

Doblado tubería EMT
Doblado tubería EMTDoblado tubería EMT
Doblado tubería EMT
john piñeros

Circuitos Eléctricos de Control y Diagramas Fuerza
Circuitos Eléctricos de Control y Diagramas FuerzaCircuitos Eléctricos de Control y Diagramas Fuerza
Circuitos Eléctricos de Control y Diagramas Fuerza
Bernardo Jesús Sahagún Martín del Campo

Relés y contactores
Relés y contactoresRelés y contactores
Relés y contactores
Jomicast

Accesorios instalaciones electricas
Accesorios instalaciones electricasAccesorios instalaciones electricas
Accesorios instalaciones electricas
Melisa Palmieri

Instalaciones Electricas (diferentes tipos de instalaciones)
Instalaciones Electricas (diferentes tipos de instalaciones)Instalaciones Electricas (diferentes tipos de instalaciones)
Instalaciones Electricas (diferentes tipos de instalaciones)
JuanCarlos1066

Prestación final de instalaciones electricas monofásicas y normativas INTECAP...
Prestación final de instalaciones electricas monofásicas y normativas INTECAP...Prestación final de instalaciones electricas monofásicas y normativas INTECAP...
Prestación final de instalaciones electricas monofásicas y normativas INTECAP...
Néstor Daniel Chicas Monroy

Mining Public Transport for Personalised Intelligent Transport Systems
Mining Public Transport for Personalised Intelligent Transport SystemsMining Public Transport for Personalised Intelligent Transport Systems
Mining Public Transport for Personalised Intelligent Transport Systems
Neal Lathia

Instalaciones eléctricas
Instalaciones eléctricasInstalaciones eléctricas
Instalaciones eléctricas
Yazmin Venegas

4 diseño de instalaciones de una vivienda
4 diseño de instalaciones de una vivienda4 diseño de instalaciones de una vivienda
4 diseño de instalaciones de una vivienda
juan quispe cruz

Presentacion Intalaciones electricas
Presentacion Intalaciones electricasPresentacion Intalaciones electricas
Presentacion Intalaciones electricas
juan quispe cruz

Taller eléctrico
Taller eléctricoTaller eléctrico
Taller eléctrico
Breyner Rodriguez Valles

Proyecto taller eléctrico
Proyecto taller eléctricoProyecto taller eléctrico
Proyecto taller eléctrico
Inacap

Prestación final de instalaciones electricas monofásicas y normativas efi
Prestación final de instalaciones electricas monofásicas y normativas efiPrestación final de instalaciones electricas monofásicas y normativas efi
Prestación final de instalaciones electricas monofásicas y normativas efi
Néstor Daniel Chicas Monroy

Tipos de instalaciones en viviendas
Tipos de instalaciones en viviendasTipos de instalaciones en viviendas
Tipos de instalaciones en viviendas
Manuel Odalís Ureña Fernández

Alcances y objetivos inst. electricas
Alcances y objetivos inst. electricasAlcances y objetivos inst. electricas
Alcances y objetivos inst. electricas
Ruth Vanessa Percca Anchapuri

Elementos básicos de una instalacion eléctrica y características de una vivie...
Elementos básicos de una instalacion eléctrica y características de una vivie...Elementos básicos de una instalacion eléctrica y características de una vivie...
Elementos básicos de una instalacion eléctrica y características de una vivie...
PaquiRP

Taller Mecánico Automotriz - Gerencia de Servicios
Taller Mecánico Automotriz  - Gerencia de ServiciosTaller Mecánico Automotriz  - Gerencia de Servicios
Taller Mecánico Automotriz - Gerencia de Servicios
wladdy66


Destacado (20)

Instalación de relés en circuitos de control
Instalación de relés en circuitos de controlInstalación de relés en circuitos de control
Instalación de relés en circuitos de control

Instalación eléctrica semivisible con tubos de pvc
Instalación eléctrica semivisible con tubos de pvcInstalación eléctrica semivisible con tubos de pvc
Instalación eléctrica semivisible con tubos de pvc

Presentacion1
Presentacion1Presentacion1
Presentacion1

Doblado tubería EMT
Doblado tubería EMTDoblado tubería EMT
Doblado tubería EMT

Circuitos Eléctricos de Control y Diagramas Fuerza
Circuitos Eléctricos de Control y Diagramas FuerzaCircuitos Eléctricos de Control y Diagramas Fuerza
Circuitos Eléctricos de Control y Diagramas Fuerza

Relés y contactores
Relés y contactoresRelés y contactores
Relés y contactores

Accesorios instalaciones electricas
Accesorios instalaciones electricasAccesorios instalaciones electricas
Accesorios instalaciones electricas

Instalaciones Electricas (diferentes tipos de instalaciones)
Instalaciones Electricas (diferentes tipos de instalaciones)Instalaciones Electricas (diferentes tipos de instalaciones)
Instalaciones Electricas (diferentes tipos de instalaciones)

Prestación final de instalaciones electricas monofásicas y normativas INTECAP...
Prestación final de instalaciones electricas monofásicas y normativas INTECAP...Prestación final de instalaciones electricas monofásicas y normativas INTECAP...
Prestación final de instalaciones electricas monofásicas y normativas INTECAP...

Mining Public Transport for Personalised Intelligent Transport Systems
Mining Public Transport for Personalised Intelligent Transport SystemsMining Public Transport for Personalised Intelligent Transport Systems
Mining Public Transport for Personalised Intelligent Transport Systems

Instalaciones eléctricas
Instalaciones eléctricasInstalaciones eléctricas
Instalaciones eléctricas

4 diseño de instalaciones de una vivienda
4 diseño de instalaciones de una vivienda4 diseño de instalaciones de una vivienda
4 diseño de instalaciones de una vivienda

Presentacion Intalaciones electricas
Presentacion Intalaciones electricasPresentacion Intalaciones electricas
Presentacion Intalaciones electricas

Taller eléctrico
Taller eléctricoTaller eléctrico
Taller eléctrico

Proyecto taller eléctrico
Proyecto taller eléctricoProyecto taller eléctrico
Proyecto taller eléctrico

Prestación final de instalaciones electricas monofásicas y normativas efi
Prestación final de instalaciones electricas monofásicas y normativas efiPrestación final de instalaciones electricas monofásicas y normativas efi
Prestación final de instalaciones electricas monofásicas y normativas efi

Tipos de instalaciones en viviendas
Tipos de instalaciones en viviendasTipos de instalaciones en viviendas
Tipos de instalaciones en viviendas

Alcances y objetivos inst. electricas
Alcances y objetivos inst. electricasAlcances y objetivos inst. electricas
Alcances y objetivos inst. electricas

Elementos básicos de una instalacion eléctrica y características de una vivie...
Elementos básicos de una instalacion eléctrica y características de una vivie...Elementos básicos de una instalacion eléctrica y características de una vivie...
Elementos básicos de una instalacion eléctrica y características de una vivie...

Taller Mecánico Automotriz - Gerencia de Servicios
Taller Mecánico Automotriz  - Gerencia de ServiciosTaller Mecánico Automotriz  - Gerencia de Servicios
Taller Mecánico Automotriz - Gerencia de Servicios


Similar a Presentacio2

dimensionamiento de conductores.PPT
dimensionamiento de conductores.PPTdimensionamiento de conductores.PPT
dimensionamiento de conductores.PPT
Cristian Hernandez

06 problemas de aplicacion 01022015
06  problemas de  aplicacion  0102201506  problemas de  aplicacion  01022015
06 problemas de aplicacion 01022015
benecio

SUBESTACIONES MT PARTE 3.pdf
SUBESTACIONES MT PARTE 3.pdfSUBESTACIONES MT PARTE 3.pdf
SUBESTACIONES MT PARTE 3.pdf
ChristianEriksenChri

Clase03.a-Cables Alimentadores.pdf
Clase03.a-Cables Alimentadores.pdfClase03.a-Cables Alimentadores.pdf
Clase03.a-Cables Alimentadores.pdf
PaulJheremiGutirrezS

7ma_Clase.ppt
7ma_Clase.ppt7ma_Clase.ppt
7ma_Clase.ppt
junioryauricasa2

Spes. def. cableado, seg. y protecciones.
Spes. def. cableado, seg. y protecciones.Spes. def. cableado, seg. y protecciones.
Spes. def. cableado, seg. y protecciones.
ASOCIACION PERUANA DE ENERGIA SOLAR Y DEL AMBIENTE

Dimensionamiento de conductor
Dimensionamiento de conductorDimensionamiento de conductor
Dimensionamiento de conductor
Ruben Ortiz

Calculo-de-calibres-de-conductores electricos.pptx
Calculo-de-calibres-de-conductores electricos.pptxCalculo-de-calibres-de-conductores electricos.pptx
Calculo-de-calibres-de-conductores electricos.pptx
DavidGuevaraYanqui

Caida de tension trifasica
Caida de tension trifasicaCaida de tension trifasica
Caida de tension trifasica
71rudy

Caida de tension
Caida de tensionCaida de tension
Caida de tension
Daniel Muratalla

Rt115 caidadetension
Rt115 caidadetensionRt115 caidadetension
Rt115 caidadetension
Anderson Jeanpierre Tomas Chavez

Rt115 caidadetension
Rt115 caidadetensionRt115 caidadetension
Rt115 caidadetension
ROBERTO BALTAZAR

Transformadores Eléctricos
Transformadores EléctricosTransformadores Eléctricos
Transformadores Eléctricos
Eduardo Cueva Flores

370368291 4-docx
370368291 4-docx370368291 4-docx
370368291 4-docx
fernandomedina183

Memoria jm
Memoria jmMemoria jm
Resumen generacion y medicion en at
Resumen generacion y medicion en atResumen generacion y medicion en at
Resumen generacion y medicion en at
Felipe Ignacio Guarnizo Vargas

Fuentes+de+voltaje
Fuentes+de+voltajeFuentes+de+voltaje
Fuentes+de+voltaje
Tensor

Trabajo de electronica
Trabajo de electronicaTrabajo de electronica
Trabajo de electronica
EDWIN MORILLO

ELEMENTOS DE UN COMANDO.ppt
ELEMENTOS DE UN COMANDO.pptELEMENTOS DE UN COMANDO.ppt
ELEMENTOS DE UN COMANDO.ppt
Juan Alberto A Pino Muñoz

Variadores de frecuencia_
Variadores de frecuencia_Variadores de frecuencia_
Variadores de frecuencia_
Mauricio Jeria


Similar a Presentacio2 (20)

dimensionamiento de conductores.PPT
dimensionamiento de conductores.PPTdimensionamiento de conductores.PPT
dimensionamiento de conductores.PPT

06 problemas de aplicacion 01022015
06  problemas de  aplicacion  0102201506  problemas de  aplicacion  01022015
06 problemas de aplicacion 01022015

SUBESTACIONES MT PARTE 3.pdf
SUBESTACIONES MT PARTE 3.pdfSUBESTACIONES MT PARTE 3.pdf
SUBESTACIONES MT PARTE 3.pdf

Clase03.a-Cables Alimentadores.pdf
Clase03.a-Cables Alimentadores.pdfClase03.a-Cables Alimentadores.pdf
Clase03.a-Cables Alimentadores.pdf

7ma_Clase.ppt
7ma_Clase.ppt7ma_Clase.ppt
7ma_Clase.ppt

Spes. def. cableado, seg. y protecciones.
Spes. def. cableado, seg. y protecciones.Spes. def. cableado, seg. y protecciones.
Spes. def. cableado, seg. y protecciones.

Dimensionamiento de conductor
Dimensionamiento de conductorDimensionamiento de conductor
Dimensionamiento de conductor

Calculo-de-calibres-de-conductores electricos.pptx
Calculo-de-calibres-de-conductores electricos.pptxCalculo-de-calibres-de-conductores electricos.pptx
Calculo-de-calibres-de-conductores electricos.pptx

Caida de tension trifasica
Caida de tension trifasicaCaida de tension trifasica
Caida de tension trifasica

Caida de tension
Caida de tensionCaida de tension
Caida de tension

Rt115 caidadetension
Rt115 caidadetensionRt115 caidadetension
Rt115 caidadetension

Rt115 caidadetension
Rt115 caidadetensionRt115 caidadetension
Rt115 caidadetension

Transformadores Eléctricos
Transformadores EléctricosTransformadores Eléctricos
Transformadores Eléctricos

370368291 4-docx
370368291 4-docx370368291 4-docx
370368291 4-docx

Memoria jm
Memoria jmMemoria jm
Memoria jm

Resumen generacion y medicion en at
Resumen generacion y medicion en atResumen generacion y medicion en at
Resumen generacion y medicion en at

Fuentes+de+voltaje
Fuentes+de+voltajeFuentes+de+voltaje
Fuentes+de+voltaje

Trabajo de electronica
Trabajo de electronicaTrabajo de electronica
Trabajo de electronica

ELEMENTOS DE UN COMANDO.ppt
ELEMENTOS DE UN COMANDO.pptELEMENTOS DE UN COMANDO.ppt
ELEMENTOS DE UN COMANDO.ppt

Variadores de frecuencia_
Variadores de frecuencia_Variadores de frecuencia_
Variadores de frecuencia_


Más de Utp arequipa

Sesion 1
Sesion 1Sesion 1
Sesion 1
Utp arequipa

Cinemática
CinemáticaCinemática
Cinemática
Utp arequipa

Formatoo verano2016 i
Formatoo verano2016 iFormatoo verano2016 i
Formatoo verano2016 i
Utp arequipa

Esfera de van
Esfera de vanEsfera de van
Esfera de van
Utp arequipa

Cuestionario optic af
Cuestionario optic afCuestionario optic af
Cuestionario optic af
Utp arequipa

Transformadas de laplace 1
Transformadas de laplace 1Transformadas de laplace 1
Transformadas de laplace 1
Utp arequipa

Trabalhodeeletromagnetismo 130514145142-phpapp01 (1)
Trabalhodeeletromagnetismo 130514145142-phpapp01 (1)Trabalhodeeletromagnetismo 130514145142-phpapp01 (1)
Trabalhodeeletromagnetismo 130514145142-phpapp01 (1)
Utp arequipa

Campo eléctricosesion3
Campo eléctricosesion3Campo eléctricosesion3
Campo eléctricosesion3
Utp arequipa

Campo eléctrico sesion 2
Campo eléctrico sesion 2Campo eléctrico sesion 2
Campo eléctrico sesion 2
Utp arequipa

Laboratorio grupo 1 25 de abril 2
Laboratorio grupo 1 25 de abril  2Laboratorio grupo 1 25 de abril  2
Laboratorio grupo 1 25 de abril 2
Utp arequipa

Informe dilatacion
Informe dilatacionInforme dilatacion
Informe dilatacion
Utp arequipa

Laboratorio grupo 1 25 de abril 2
Laboratorio grupo 1 25 de abril  2Laboratorio grupo 1 25 de abril  2
Laboratorio grupo 1 25 de abril 2
Utp arequipa

Tarea1
Tarea1Tarea1
Tarea1
Utp arequipa

Tarea 1
Tarea 1Tarea 1
Tarea 1
Utp arequipa

Presentaciã³n2
Presentaciã³n2Presentaciã³n2
Presentaciã³n2
Utp arequipa

Presentaciã³n1
Presentaciã³n1Presentaciã³n1
Presentaciã³n1
Utp arequipa

Sumilla de una sesión de clase y asignación de trabajos
Sumilla de una sesión de clase y asignación de trabajosSumilla de una sesión de clase y asignación de trabajos
Sumilla de una sesión de clase y asignación de trabajos
Utp arequipa

Arranque de Motores con PLC
Arranque de Motores con PLCArranque de Motores con PLC
Arranque de Motores con PLC
Utp arequipa

Lab03 estrella triangulo v3
Lab03 estrella triangulo v3Lab03 estrella triangulo v3
Lab03 estrella triangulo v3
Utp arequipa

01 introduccion a los pl cs
01   introduccion a los pl cs01   introduccion a los pl cs
01 introduccion a los pl cs
Utp arequipa


Más de Utp arequipa (20)

Sesion 1
Sesion 1Sesion 1
Sesion 1

Cinemática
CinemáticaCinemática
Cinemática

Formatoo verano2016 i
Formatoo verano2016 iFormatoo verano2016 i
Formatoo verano2016 i

Esfera de van
Esfera de vanEsfera de van
Esfera de van

Cuestionario optic af
Cuestionario optic afCuestionario optic af
Cuestionario optic af

Transformadas de laplace 1
Transformadas de laplace 1Transformadas de laplace 1
Transformadas de laplace 1

Trabalhodeeletromagnetismo 130514145142-phpapp01 (1)
Trabalhodeeletromagnetismo 130514145142-phpapp01 (1)Trabalhodeeletromagnetismo 130514145142-phpapp01 (1)
Trabalhodeeletromagnetismo 130514145142-phpapp01 (1)

Campo eléctricosesion3
Campo eléctricosesion3Campo eléctricosesion3
Campo eléctricosesion3

Campo eléctrico sesion 2
Campo eléctrico sesion 2Campo eléctrico sesion 2
Campo eléctrico sesion 2

Laboratorio grupo 1 25 de abril 2
Laboratorio grupo 1 25 de abril  2Laboratorio grupo 1 25 de abril  2
Laboratorio grupo 1 25 de abril 2

Informe dilatacion
Informe dilatacionInforme dilatacion
Informe dilatacion

Laboratorio grupo 1 25 de abril 2
Laboratorio grupo 1 25 de abril  2Laboratorio grupo 1 25 de abril  2
Laboratorio grupo 1 25 de abril 2

Tarea1
Tarea1Tarea1
Tarea1

Tarea 1
Tarea 1Tarea 1
Tarea 1

Presentaciã³n2
Presentaciã³n2Presentaciã³n2
Presentaciã³n2

Presentaciã³n1
Presentaciã³n1Presentaciã³n1
Presentaciã³n1

Sumilla de una sesión de clase y asignación de trabajos
Sumilla de una sesión de clase y asignación de trabajosSumilla de una sesión de clase y asignación de trabajos
Sumilla de una sesión de clase y asignación de trabajos

Arranque de Motores con PLC
Arranque de Motores con PLCArranque de Motores con PLC
Arranque de Motores con PLC

Lab03 estrella triangulo v3
Lab03 estrella triangulo v3Lab03 estrella triangulo v3
Lab03 estrella triangulo v3

01 introduccion a los pl cs
01   introduccion a los pl cs01   introduccion a los pl cs
01 introduccion a los pl cs


Último

Evolución, características, aplicación, ventajas y desventajas de las TIC
Evolución, características, aplicación, ventajas y desventajas de las TICEvolución, características, aplicación, ventajas y desventajas de las TIC
Evolución, características, aplicación, ventajas y desventajas de las TIC
Henry W. Zavala

Informe de electroforesis del ADN MEDIANTE EL MinION Mk1C.pdf
Informe de electroforesis del ADN MEDIANTE EL MinION Mk1C.pdfInforme de electroforesis del ADN MEDIANTE EL MinION Mk1C.pdf
Informe de electroforesis del ADN MEDIANTE EL MinION Mk1C.pdf
KEVINYOICIAQUINOSORI

Transporte a través del tiempo en el perú.pdf
Transporte a través del tiempo en el perú.pdfTransporte a través del tiempo en el perú.pdf
Transporte a través del tiempo en el perú.pdf
milagrosAlbanPacherr

CAMARAS DE SEGURIDAD Y CIRCUITO CERRADO DE TELEVISION
CAMARAS DE SEGURIDAD Y CIRCUITO CERRADO DE TELEVISIONCAMARAS DE SEGURIDAD Y CIRCUITO CERRADO DE TELEVISION
CAMARAS DE SEGURIDAD Y CIRCUITO CERRADO DE TELEVISION
JairoDarioCalleGarci1

2 FIBRA OPTICA COMO MEDIO DE RED DE ACCESO.pptx
2 FIBRA OPTICA COMO MEDIO DE RED DE ACCESO.pptx2 FIBRA OPTICA COMO MEDIO DE RED DE ACCESO.pptx
2 FIBRA OPTICA COMO MEDIO DE RED DE ACCESO.pptx
bellomiguelangel68

TESisssssssss de yhnnjuuhjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj...
TESisssssssss de yhnnjuuhjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj...TESisssssssss de yhnnjuuhjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj...
TESisssssssss de yhnnjuuhjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj...
MenaOlortinYherlyEli

Conceptos y definiciones de Antenas y propagación
Conceptos y definiciones de Antenas y propagaciónConceptos y definiciones de Antenas y propagación
Conceptos y definiciones de Antenas y propagación
edgarcalle8

bomba-koomey -Todo sobre sus istema y conexiones
bomba-koomey -Todo sobre sus istema y conexionesbomba-koomey -Todo sobre sus istema y conexiones
bomba-koomey -Todo sobre sus istema y conexiones
JessAdrinGonzlezCade

11. Legislación Aplicada a la Informática.pdf
11. Legislación Aplicada a la Informática.pdf11. Legislación Aplicada a la Informática.pdf
11. Legislación Aplicada a la Informática.pdf
PanchoChangue

BIOSENSORES BASADOS EN NANOTECNOLOGÍA.pdf
BIOSENSORES BASADOS EN NANOTECNOLOGÍA.pdfBIOSENSORES BASADOS EN NANOTECNOLOGÍA.pdf
BIOSENSORES BASADOS EN NANOTECNOLOGÍA.pdf
sunwndniel

DN Consultores | Una mirada al mercado de fibra en Perú
DN Consultores | Una mirada al mercado de fibra en PerúDN Consultores | Una mirada al mercado de fibra en Perú
DN Consultores | Una mirada al mercado de fibra en Perú
estudios22

Diapositiva sobre Tecnologia de la Información y Telecomunicaciones.pptx
Diapositiva sobre Tecnologia de la Información y Telecomunicaciones.pptxDiapositiva sobre Tecnologia de la Información y Telecomunicaciones.pptx
Diapositiva sobre Tecnologia de la Información y Telecomunicaciones.pptx
GnesisOrtegaDeLen

Generaciones de Computadoras .
Generaciones de Computadoras                 .Generaciones de Computadoras                 .
Generaciones de Computadoras .
gregory760891

"El uso de las TIC en la vida cotidiana". SantanaMartinez_Alejandra
"El uso de las TIC en la vida cotidiana". SantanaMartinez_Alejandra"El uso de las TIC en la vida cotidiana". SantanaMartinez_Alejandra
"El uso de las TIC en la vida cotidiana". SantanaMartinez_Alejandra
241578066

MATERIAL BASE D A T O S .docx
MATERIAL BASE    D A T O S              .docxMATERIAL BASE    D A T O S              .docx
MATERIAL BASE D A T O S .docx
CarlosAndresLoaizaRe

_Manejo de Riesgos en el Laboratorio.pdf
_Manejo de Riesgos en el Laboratorio.pdf_Manejo de Riesgos en el Laboratorio.pdf
_Manejo de Riesgos en el Laboratorio.pdf
correodetareas

El uso de las TIC en la vida cotidiana.pptx
El uso de las TIC en la vida cotidiana.pptxEl uso de las TIC en la vida cotidiana.pptx
El uso de las TIC en la vida cotidiana.pptx
Katia Reyes

aplicaciones de sistema de informacion geografico
aplicaciones de sistema de informacion geograficoaplicaciones de sistema de informacion geografico
aplicaciones de sistema de informacion geografico
cyberquiximies

PRESENTACION_TRANSFRENIA DE EMBRIONES _2019_MANAZO.pdf
PRESENTACION_TRANSFRENIA DE EMBRIONES _2019_MANAZO.pdfPRESENTACION_TRANSFRENIA DE EMBRIONES _2019_MANAZO.pdf
PRESENTACION_TRANSFRENIA DE EMBRIONES _2019_MANAZO.pdf
MARCOMARCAVILLACA1

Reconocimiento del Secuenciador de nanoporos (Nanopore sequencing) MinIon Mk1...
Reconocimiento del Secuenciador de nanoporos (Nanopore sequencing) MinIon Mk1...Reconocimiento del Secuenciador de nanoporos (Nanopore sequencing) MinIon Mk1...
Reconocimiento del Secuenciador de nanoporos (Nanopore sequencing) MinIon Mk1...
sunwndniel


Último (20)

Evolución, características, aplicación, ventajas y desventajas de las TIC
Evolución, características, aplicación, ventajas y desventajas de las TICEvolución, características, aplicación, ventajas y desventajas de las TIC
Evolución, características, aplicación, ventajas y desventajas de las TIC

Informe de electroforesis del ADN MEDIANTE EL MinION Mk1C.pdf
Informe de electroforesis del ADN MEDIANTE EL MinION Mk1C.pdfInforme de electroforesis del ADN MEDIANTE EL MinION Mk1C.pdf
Informe de electroforesis del ADN MEDIANTE EL MinION Mk1C.pdf

Transporte a través del tiempo en el perú.pdf
Transporte a través del tiempo en el perú.pdfTransporte a través del tiempo en el perú.pdf
Transporte a través del tiempo en el perú.pdf

CAMARAS DE SEGURIDAD Y CIRCUITO CERRADO DE TELEVISION
CAMARAS DE SEGURIDAD Y CIRCUITO CERRADO DE TELEVISIONCAMARAS DE SEGURIDAD Y CIRCUITO CERRADO DE TELEVISION
CAMARAS DE SEGURIDAD Y CIRCUITO CERRADO DE TELEVISION

2 FIBRA OPTICA COMO MEDIO DE RED DE ACCESO.pptx
2 FIBRA OPTICA COMO MEDIO DE RED DE ACCESO.pptx2 FIBRA OPTICA COMO MEDIO DE RED DE ACCESO.pptx
2 FIBRA OPTICA COMO MEDIO DE RED DE ACCESO.pptx

TESisssssssss de yhnnjuuhjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj...
TESisssssssss de yhnnjuuhjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj...TESisssssssss de yhnnjuuhjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj...
TESisssssssss de yhnnjuuhjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj...

Conceptos y definiciones de Antenas y propagación
Conceptos y definiciones de Antenas y propagaciónConceptos y definiciones de Antenas y propagación
Conceptos y definiciones de Antenas y propagación

bomba-koomey -Todo sobre sus istema y conexiones
bomba-koomey -Todo sobre sus istema y conexionesbomba-koomey -Todo sobre sus istema y conexiones
bomba-koomey -Todo sobre sus istema y conexiones

11. Legislación Aplicada a la Informática.pdf
11. Legislación Aplicada a la Informática.pdf11. Legislación Aplicada a la Informática.pdf
11. Legislación Aplicada a la Informática.pdf

BIOSENSORES BASADOS EN NANOTECNOLOGÍA.pdf
BIOSENSORES BASADOS EN NANOTECNOLOGÍA.pdfBIOSENSORES BASADOS EN NANOTECNOLOGÍA.pdf
BIOSENSORES BASADOS EN NANOTECNOLOGÍA.pdf

DN Consultores | Una mirada al mercado de fibra en Perú
DN Consultores | Una mirada al mercado de fibra en PerúDN Consultores | Una mirada al mercado de fibra en Perú
DN Consultores | Una mirada al mercado de fibra en Perú

Diapositiva sobre Tecnologia de la Información y Telecomunicaciones.pptx
Diapositiva sobre Tecnologia de la Información y Telecomunicaciones.pptxDiapositiva sobre Tecnologia de la Información y Telecomunicaciones.pptx
Diapositiva sobre Tecnologia de la Información y Telecomunicaciones.pptx

Generaciones de Computadoras .
Generaciones de Computadoras                 .Generaciones de Computadoras                 .
Generaciones de Computadoras .

"El uso de las TIC en la vida cotidiana". SantanaMartinez_Alejandra
"El uso de las TIC en la vida cotidiana". SantanaMartinez_Alejandra"El uso de las TIC en la vida cotidiana". SantanaMartinez_Alejandra
"El uso de las TIC en la vida cotidiana". SantanaMartinez_Alejandra

MATERIAL BASE D A T O S .docx
MATERIAL BASE    D A T O S              .docxMATERIAL BASE    D A T O S              .docx
MATERIAL BASE D A T O S .docx

_Manejo de Riesgos en el Laboratorio.pdf
_Manejo de Riesgos en el Laboratorio.pdf_Manejo de Riesgos en el Laboratorio.pdf
_Manejo de Riesgos en el Laboratorio.pdf

El uso de las TIC en la vida cotidiana.pptx
El uso de las TIC en la vida cotidiana.pptxEl uso de las TIC en la vida cotidiana.pptx
El uso de las TIC en la vida cotidiana.pptx

aplicaciones de sistema de informacion geografico
aplicaciones de sistema de informacion geograficoaplicaciones de sistema de informacion geografico
aplicaciones de sistema de informacion geografico

PRESENTACION_TRANSFRENIA DE EMBRIONES _2019_MANAZO.pdf
PRESENTACION_TRANSFRENIA DE EMBRIONES _2019_MANAZO.pdfPRESENTACION_TRANSFRENIA DE EMBRIONES _2019_MANAZO.pdf
PRESENTACION_TRANSFRENIA DE EMBRIONES _2019_MANAZO.pdf

Reconocimiento del Secuenciador de nanoporos (Nanopore sequencing) MinIon Mk1...
Reconocimiento del Secuenciador de nanoporos (Nanopore sequencing) MinIon Mk1...Reconocimiento del Secuenciador de nanoporos (Nanopore sequencing) MinIon Mk1...
Reconocimiento del Secuenciador de nanoporos (Nanopore sequencing) MinIon Mk1...


Presentacio2

  • 1. INSTALACIONES ELÉCTRICAS INDUSTRIALES Ing. John Flores Tapia Docente Dpto. Electrotecnia
  • 2.   Capacidad de corriente en conductores (sistema AWG).
  • 3. a)  Caída de Tensión:    Es  la  comprobación  de  la  Sección,  calculada  por  el  Método de Intensidad de Corriente.    Los conductores alimentadores deberán ser para la caída de tensión no sea  mayor del 2,5% para cargas de fuerza, calefacción y alumbrado a combinación  de tales cargas y donde la caída de tensión total máxima en alimentadores y  circuitos derivados hasta el punto de utilización mas alejada no exceda el 4%.  δ x L ∆ V = K. Id   x cos γ  s Donde:  ∆  V = caída de tensión en voltios  K    = Constante que depende del sistema  K    = 2 (para circuito monofásico)  K    =  3  (para circuito trifásico)  I     = Intensidad o corriente del conductor alimentador en amperios.  mm 2 δ    = Resistencia en el conductor en ohm – mm2/m(δ = 0,0175 Ω  )  m S   = Sección del conductor alimentador  l    = 11.30 m  Id x L ∆ V  = k.   δ  S - mm 2 x 0,075 Ω x 11,30 m ∆ V  =  3.40 A  m   16 mm 2 ∆  V  = 0, 86 V.    Este valor hallado es menor de 2,5 % de 220 V es decir  0,86 V < 5,5 V  Si el valor hallado de tensión hubiese sido un valor mayor al 2,5% entonces  hubiéramos tenido que aumentar la sección  del conductor.    En resumen :  El conductor alimentador será 3-16 mm2  TW – 1-16 mm2 TW  El conductor de protección será PVC – 25 mm2 φ  P
  • 4. CÁLCULOS DE LA SECCIÓN DE LOS CONDUCTORES PARA LOS CIRCUITOS ESPECIALES PARA LA COCINA ELÉCTRICA.   Potencia  =  8000w  Sistema  =  Trifásico  Tensión  =  220V  Frecuencia  =  60 Hz.  Cos φ    =  1    Calculando la corriente se tiene:  w 8000 l  =  =   3 x V x cos φ 3 x 220 x 1 x 0 I  =  20,99 A  ≈ 21 A    La corriente de diseño será:  Id  =  1,25     I  =  1,25  x  21A  Id  =  26,25 A  El conductor a usar tendrá una sección de 6 mm2.    Comprobando por caída de tensión:  “La caída de tensión entre el tablero de distribución y el punto utilización más  alejada debe ser  del 1,5%”  L  =  6,50m.  d xI 0.0175 x 6,50 ∆V  =  K  x  Id x   =  3 x 26 x 25 x   S 6,00 ∆V  =  0,86V  Este valor es menor del 1,5% es decir:  ∆V  =  0,86V < 3,3V.
  • 5. PARA EL CALENTADOR ELECTRICO PARA AGUA Potencia  = 1200w  Sistema  = Monofásica  Tensión  = 220V  Frecuencia  = 60 Hz  Cos ∅   =1,0    Calculando la intensidad se tiene:  In =     w      =   1200  V: cos∅    220.1,0  In = 5,45 A    La corriente de diseño será:  Id = 1,25.I = 1,25 . 5.45 A  Id = 6,81 A    Según  la  tabla  el  conductor  permisible  es  de  sección  1  mm2,  pero  el  CNE  prohibe  el  uso  de  conductores  de  secciones  menores  a  1,5  mm2  para  artefactos.  El conductor a usar tendrá una sección de 1,5 mm2  L = 8,60m  ∆V = K . Id . d.L = 2.6,81 . 0.0175 . 8,60                       S           1,5    ∆V = 1,37V    Este valor es menor del 1,5% es decir  ∆V = 1,37V < 3,3V  Por  mayor  seguridad  y  por  lo  que  siempre  se  ha  utilizado  ponemos  ya  no                2-1,5mm2 sino 2-2,5mm2 TW es decir:  PVC – 15 mm∅ L – 2 x 2,5 mm2 TW +  1 x 2,5 mm2
  • 7. DIMENSIONAMIENTO DEL CONDUCTOR PRINCIPAL PARA MOTORES Conductores para alimentar a cargas concentradas: • Un solo motor
  • 8. ALTURA SOBRE EL NIVEL DEL MAR
  • 9. DIMENSIONAMIENTO DEL CONDUCTOR PRINCIPAL PARA MOTORES Conductores para alimentar a cargas concentradas: • Por caída de tensión S : Sección del conductor (mm2). Id * L * Cosφ L : Distancia hasta la carga (m). ∆V = k * ρ * Id : Corriente de diseño del conductor (A). S Cos ∅ : Factor de potencia del motor. %ΔU : Caída de tensión en porcentaje. U : Tensión nominal de la red de alimentación. k : 0,0357 para circuitos monofásicos 0,0309 para circuitos trifásicos
  • 10. Aplicación: • Calcular la corriente de un motor de 20 HP, trifásico 380v, F.P.=0.85, y una eficiencia de 95%. Seleccionar el conductor a utilizar sabiendo que dicha carga será instalada a 35 mts de distancia del tablero.
  • 12. DIMENSIONAMIENTO DEL CONDUCTOR PRINCIPAL PARA MOTORES Conductores para alimentar a cargas concentradas: • Varios motores S : Sección del conductor (mm2). L : Distancia hasta la carga (m). Id : Corriente de diseño del conductor (A). Cos ∅ : Factor de potencia del motor. %ΔU : Caída de tensión en porcentaje U : Tensión nominal de la red de alimentación. k : 0,0357 para circuitos monofásicos 0,0309 para circuitos trifásicos
  • 13. Aplicación: • En la planta concentradora de Cuajone SPCC, se requiere instalar tres motores alimentados por un solo cable, para el área de molienda. Dichos motores se ubican a 75 mts del tablero general, cada uno tiene una potencia de 15, 10 y 4HP y una eficiencia de 95% que decrece un 2% por cada 100m a partir de los 1000 msnm. El F.P. para cada uno es 0.85, 0.82 y 0.80 respectivamente y la tensión de servicio dentro de la planta es 440VAC. Calcular la sección del alimentador, la caída de tensión y seleccionar el tipo de cable a utilizar. Altura promedio concentradora: 3325 msnm
  • 14. DIMENSIONAMIENTO DEL CONDUCTOR PRINCIPAL PARA MOTORES Conductores para alimentar a cargas distribuidas: • Criterio: sección constante S : Sección del conductor (mm2). L : Distancia hasta la carga (m). Id : Corriente de diseño del conductor (A). Cos ∅ : Factor de potencia del motor. %ΔU : Caída de tensión en porcentaje dividido entre 100. U : Tensión nominal de la red de alimentación. k : 0,0357 para circuitos monofásicos 0,0309 para circuitos trifásicos
  • 15. Aplicación: • En el Truck Shop de Antamina se requiere instalar tres motores, uno para el área de lavado de equipo liviano, el otro para el sector de secado y el último en el área de NEUMA. Dichos motores se ubican a 80, 100 y 120 mts del tablero general, cada uno tiene una potencia de 15; 10 y 25 HP, y una eficiencia de 95% que decrece un 2% por cada 100m a partir de los 1000 msnm. El F.P. para cada uno es 0.85, 0.82 y 0.80 respectivamente y la tensión de servicio dentro de la planta es 380VAC. Calcular la sección del alimentador, la caída de tensión y seleccionar el tipo de cable a utilizar. Altura promedio concentradora: 3325 msnm
  • 16. DISPOSITIVOS DE PROTECCIÓN • Tres son las causas que originan los accidentes eléctricos:
  • 17. Fusibles La intensidad nominal mínima del fusible de protección de un motor se determina a partir de la intensidad de arranque y del tiempo de arranque del mismo.
  • 19. Curvas tiempo-corriente para protección motores Curvas de los interruptores automáticos con relé electrónico PR222MP
  • 20. Relés térmicos • Los relés cumplen con la función de protección térmica del motor contra sobrecargas y van asociados a un contactor que es el que realiza la apertura del circuito de potencia. Puesto que protegen solamente contra sobrecargas, los relés térmicos deben complementarse con una protección contra cortocircuitos.
  • 21. Relés térmicos La norma que especifica este tipo de relés es la IEC 60947-4 y establece distintas clases de relés, especificando tiempos de no apertura y de apertura para cada una de ellas como sigue:
  • 23. Curvas tiempo-corriente para distribución (relé termomagnético) • Se toma en consideración un interruptor automático T4N 250 (In = 250 A). • Mediante el trimmer de regulación térmica, seleccionar el umbral de corriente I1, por ejemplo, a 0.9 x In (225 A); seleccionar el umbral de actuación magnético I3, regulable de 5 a 10 x In, a 10 x In igual a 2500 A. • Para valores de corriente de defecto superiores a 2500 A, el interruptor automático interviene con la protección magnética instantánea.
  • 24. Guardamotores magnéticos • Son dispositivos de protección contra cortocircuito, de corte tripolar. • Los guardamotores magnéticos cumplen la función de protección contra cortocircuitos, cumpliendo adicionalmente la función de seccionamiento. Los requisitos para que cumplan con la función de protección contra cortocircuito son básicamente una pronta detección de la corriente de defecto y una rápida apertura de los contactos. Esto conduce a que los guardamotores magnéticos sean aparatos limitadores.
  • 25. La norma que especifica las características técnicas de los guardamotores es la norma IEC947-4-1 - “Contactores y Guardamotores – electromecánicos”. • El guardamotor magnético presenta un elevado poder de corte, siendo el rango del mismo desde 10kA hasta 100kA aproximadamente.
  • 26. curvas de limitación de corriente del guardamotor tipo GV2-ME
  • 27. CRITERIO PARA LA ELECCIÓN DE LA PROTECCIÓN EN ARRANQUES DE MOTORES • ARRANQUE DIRECTO
  • 28. CRITERIO PARA LA ELECCIÓN DE LA PROTECCIÓN EN ARRANQUES DE MOTORES • ARRANQUE EN ESTRELLA TRIANGULO
  • 29. CRITERIO PARA LA ELECCIÓN DE LA PROTECCIÓN EN ARRANQUES DE MOTORES • REACTOR
  • 31. Cuadro con los distintos dispositivos de protección y las funciones que cumplen
  • 32. SELECCIÓN DE TABLEROS ELÉCTRICOS
  • 33. OBJETIVOS 1. Analizar las características de los diferentes tipos de tableros eléctricos. 2. Seleccionar un tablero eléctrico según la aplicación. 3. Identificar las condiciones que deben cumplir los tableros eléctricos para su uso.
  • 34. DEFINICIÓN • Los tableros eléctricos son una combinación de uno o más dispositivos de maniobra, asociados con equipos de control, medida, protección y regulación, completamente ensamblados; es decir, con todas sus interconexiones eléctricas y mecánicas terminadas, así como sus partes estructurales.
  • 35. NORMAS DE FABRICACIÓN Y PRUEBAS • Para tableros: IEC 60439-1 • Para interior:
  • 36. CARACTERÍSTICAS Según la norma IEC 60439-1, se distinguen las siguientes características: 1. Tensiones asignadas: • Tensión asignada de empleo Ue • Tensión asignada de aislamiento Ui • Tensión asignada soportada al impulso Uimp
  • 37. CARACTERÍSTICAS 2. Intensidades asignadas: • Intensidad asignada de corta duración admisible Icw • Intensidad asignada de cresta admisible Ipk • Intensidad asignada de cortocircuito condicional Icc • Intensidad asignada de cortocircuito limitada por fusible Icf 3. Factor asignado de simultaneidad 4. Frecuencia asignada
  • 38. CARACTERÍSTICAS ELÉCTRICAS DEL TABLERO (IEC 439-1)
  • 39. INFORMACIÓN A SUMINISTRAR 1. Placa de características • El nombre del fabricante o su marca de fábrica. • Un número de identificación. • La Norma IEC 439-1. • La naturaleza de la corriente (y la frecuencia para AC). • Las tensiones asignadas de empleo, aislamiento y soportada al impulso. • Las tensiones asignadas de los circuitos auxiliares. • Los límites de funcionamiento. • La intensidad asignada de cada circuito. • La resistencia a los cortocircuitos. • El grado de protección. • Las medidas de protección de las personas. • Las condiciones de empleo. • Las dimensiones (altura, longitud, profundidad). • El peso. 2. Identificación 3. Instrucciones para instalación, funcionamiento y mantenimiento
  • 40. CONDICIONES DE EMPLEO DE LOS TABLEROS CONDICIONES NORMALES DE EMPLEO
  • 41. CONDICIONES NORMALES DE EMPLEO Temperatura del aire ambiente: • Tanto para instalaciones interiores como exteriores, no debe sobrepasar los +40 ºC y la media durante 24 horas no debe sobrepasar los +35 ºC. • El límite inferior para instalaciones interiores es −5 ºC y para exteriores −25 ºC (clima templado) y −50 ºC (clima ártico) Altitud: • La altitud del lugar de la instalación no sobrepasará los 1000 m. Condiciones atmosféricas: • Para instalaciones interiores, humedad ≤ 50% (a 40 ºC). • Para instalaciones exteriores, humedad ≤ 100% (a 25 ºC)
  • 42. Grado de contaminación • Grado 1: No existe contaminación • Grado 2: Presencia de una contaminación no conductora. • Grado 3: Presencia de una contaminación conductora. • Grado 4: La polución provoca una conductividad persistente.
  • 43. CONDICIONES ESPECIALES DE EMPLEO • Valores de temperatura, humedad relativa y/o altitud diferentes a las especificadas. • Variaciones rápidas de temperatura y presión del aire. • Contaminación importante del aire por causa del polvo, humos, partículas corrosivas, vapores o sales. • Exposición a campos magnéticos o eléctricos de valor elevado. • Exposición a temperaturas extremas (radiaciones solares). • Instalaciones en emplazamientos expuestos a incendios o explosión. • Exposición a vibraciones y a choques importantes.
  • 44. COMPONENTES DE UN TABLERO ELÉCTRICO
  • 45. CLASIFICACIÓN Los tableros eléctricos se pueden clasificar en dos grandes grupos: • Los tableros de baja tensión • Los tableros de alta tensión
  • 46. TABLEROS DE BAJA TENSIÓN Los tableros de baja tensión pueden clasificarse según: 1. Su diseño interior • Abierto: el chasis que soporta a los equipos no tiene cubierta, los equipos son accesibles. • Abierto con protección frontal: el tablero es del tipo abierto pero con una cubierta frontal. Las partes activas pueden ser accesibles pero no por el frente. • Bajo envolvente: tiene cubierta todas sus caras (con la posible excepción del lado de ingreso o salida de cables o barras); brinda por lo menos un grado de protección IP2X.
  • 47. Abierto Abierto con protección frontal
  • 49. 2. Su lugar de instalación • Instalación interior: destinado a ser utilizado en locales donde se cumplen las condiciones usuales de empleo para interior.
  • 50. • Instalación exterior: destinado a ser utilizado en las condiciones normales de empleo para uso exterior.
  • 51. 3. Su aptitud de desplazamiento • Fijo: destinado a estar fijo en su emplazamiento (suelo o pared). • Desplazable: previsto para poder ser fácilmente trasladado de un emplazamiento a otro.
  • 52. 4. El método de montaje de las partes • Partes fijas: cuando todos sus elementos montados y cableados son instalados de una manera fija. • Parte móvil: cuando una parte de un tablero puede ser retirada y restituida enteramente. • Parte desenchufable: cuando una parte del tablero pueda desplazarse a una posición donde se establece una distancia de seccionamiento (unido mecánicamente).
  • 53. 5. Su modo de montaje • Autosoportado: cuando el tablero está previsto para reposar sobre el suelo y puede ser tipo armario o pupitre (consola). • Mural: cuando el tablero está previsto para ser montado en un plano vertical ya sea empotrado o adosado.
  • 54. TABLEROS DE MT Y AT NORMAS DE FABRICACIÓN Y PRUEBAS • IEC 50298 • IEC 60439-1 • ISO 9001-2008
  • 55. TABLEROS DE MT Y AT CELDAS METAL CLAD Las Celdas Metal Clad son aptas para su utilización en sub-estaciones eléctricas de media tensión hasta 36kV
  • 57. ACCESORIOS ESTÁNDAR • Orejas de izaje. • Zócalo. • Barra de tierra con perforaciones para conexión de cables de tierra. • Resistencia de calefacción y termostato regulable. • Fluorescente con interruptor de fin de carrera, para iluminación interior. • Canaletas ranuradas para cableado. • Bornes fijos y seccionables para riel DIN 35mm, con identificación. • Riel DIN tipo pesado. • Cables THW con identificación termoretráctil y terminales. • Soportes para cables de control provenientes del exterior del Tablero. • Barras de fases sobre aisladores de resina (para los Tableros de • Servicios auxiliares). • Letreros de identificación de equipos. • Diagrama mímico. • Rejillas de ventilación.
  • 58. GRADO DE PROTECCIÓN IP (Norma IEC 529) 6. Su grado de protección Primer dígito: protección contra contactos sólidos externos. Segundo dígito: protección contra ingreso de líquidos. Tercer dígito: protección mecánica contra impactos
  • 59. Primer dígito: protección contra contactos sólidos externos.
  • 61. Segundo dígito: protección contra ingreso de líquidos.
  • 63. Símbolos utilizados normalmente para grados de protección
  • 64. Clasificación NEMA (EE.UU.) NEMA (Asociación nacional de fabricantes de electricidad) • Esta norma proporciona grados de protección para cerramientos para equipo eléctrico (1000 voltios máximo) similar a los del estándar IEC 529
  • 66. IEC529 vs.NEMA • IEC 529 no especifica un grado de protección contra el riesgo de explosión o efectos producidos por la humedad (por ejemplo condensación), vapores corrosivos, hongos o insectos. • NEMA prueba sus productos para condiciones ambientales como corrosión, oxidación, aceite y líquidos refrigerantes. • Por esta razón, y debido a que las prueba y evaluaciones para otras características son totalmente diferentes, el sistema de clasificación de protecciones según IEC no puede ser exactamente comparada con los tipos de protección según NEMA.
  • 68. Código IK (UNE-EN 50102) Sistema de codificación para indicar el grado de protección proporcionado por la envolvente contra impactos mécánicos
  • 71. Consultas? GRACIAS
