1. TALLER ELÉCTRICO
Lic: John Alexander Flores Tapia

2. SEXTA SESIÓN
INSTALACIÓN DE RELÉS Y RELE
TEMPORIZADOR EN CIRCUITOS DE
CONTROL

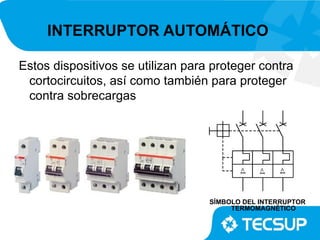

3. INTERRUPTOR AUTOMÁTICO
Estos dispositivos se utilizan para proteger contra
cortocircuitos, así como también para proteger
contra sobrecargas
SÍMBOLO DEL INTERRUPTOR
TERMOMAGNÉTICO

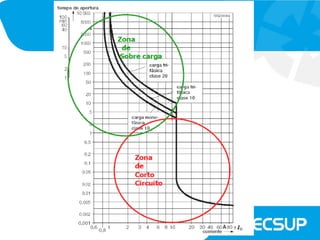

4. INTERRUPTOR AUTOMÁTICO

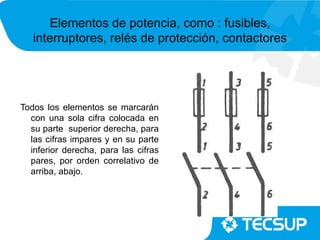

6. Elementos de potencia, como : fusibles,
interruptores, relés de protección, contactores
Todos los elementos se marcarán
con una sola cifra colocada en
su parte superior derecha, para
las cifras impares y en su parte
inferior derecha, para las cifras
pares, por orden correlativo de
arriba, abajo.

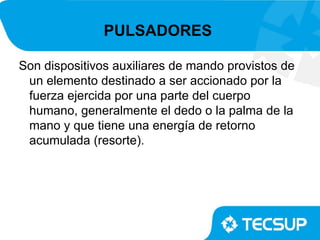

7. PULSADORES
Son dispositivos auxiliares de mando provistos de
un elemento destinado a ser accionado por la
fuerza ejercida por una parte del cuerpo
humano, generalmente el dedo o la palma de la
mano y que tiene una energía de retorno
acumulada (resorte).

8. PULSADORES

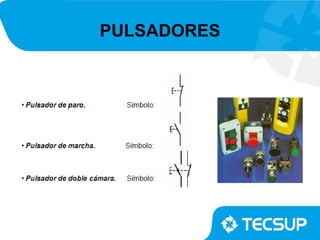

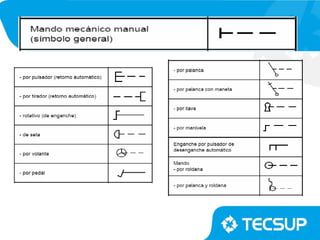

9. PULSADORES

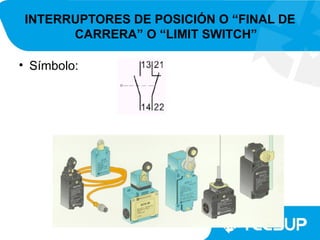

11. INTERRUPTORES DE POSICIÓN O “FINAL DE
CARRERA” O “LIMIT SWITCH”
• Símbolo:

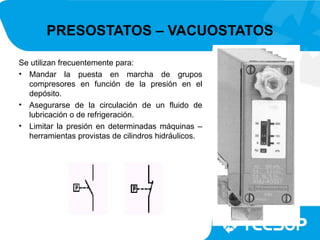

12. PRESOSTATOS – VACUOSTATOS
Se utilizan frecuentemente para:
• Mandar la puesta en marcha de grupos
compresores en función de la presión en el
depósito.
• Asegurarse de la circulación de un fluido de
lubricación o de refrigeración.
• Limitar la presión en determinadas máquinas –
herramientas provistas de cilindros hidráulicos.

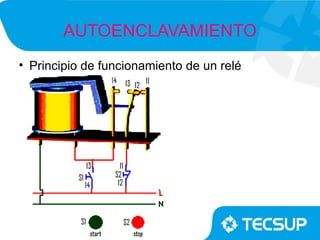

13. AUTOENCLAVAMIENTO
• Principio de funcionamiento de un relé

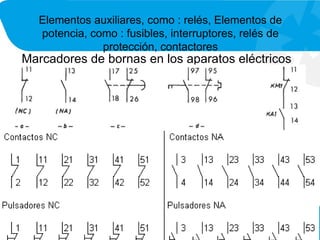

14. Elementos auxiliares, como : relés, Elementos de
potencia, como : fusibles, interruptores, relés de
protección, contactores
Marcadores de bornas en los aparatos eléctricos

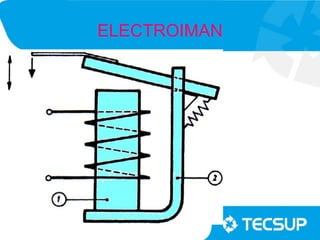

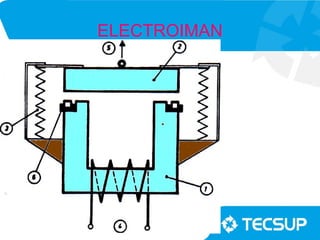

15. ELECTROIMAN

16. ELECTROIMAN

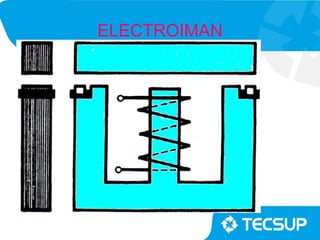

17. ELECTROIMAN

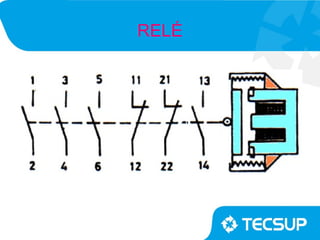

18. RELÉ

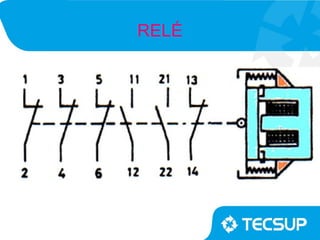

19. RELÉ

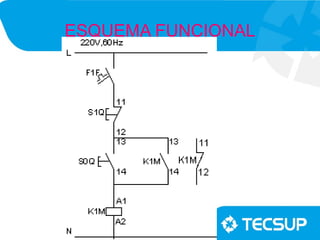

20. ESQUEMA FUNCIONAL

21. ESQUEMA DE MANDO

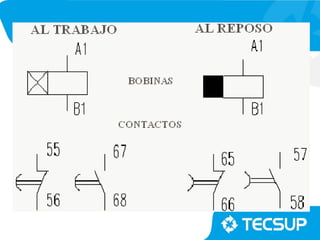

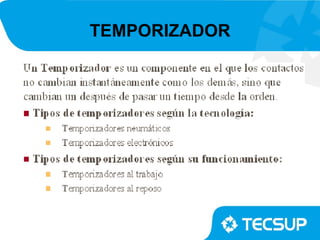

22. TEMPORIZADOR

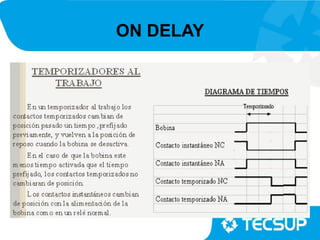

23. ON DELAY

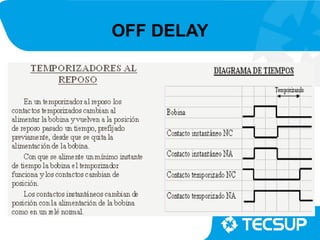

24. OFF DELAY

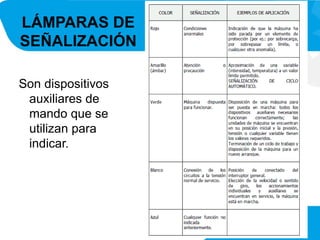

26. LÁMPARAS DE
SEÑALIZACIÓN
Son dispositivos
auxiliares de
mando que se
utilizan para
indicar.

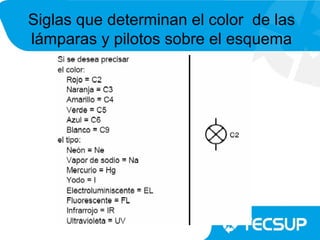

27. Siglas que determinan el color de las
lámparas y pilotos sobre el esquema

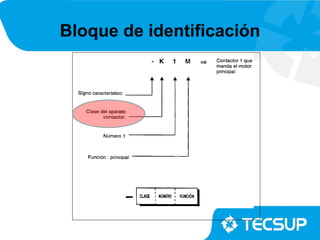

28. Bloque de identificación

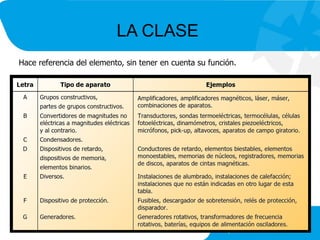

29. LA CLASE
Hace referencia del elemento, sin tener en cuenta su función.

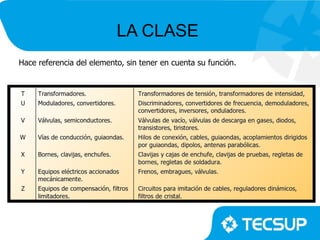

30. LA CLASE
Hace referencia del elemento, sin tener en cuenta su función.

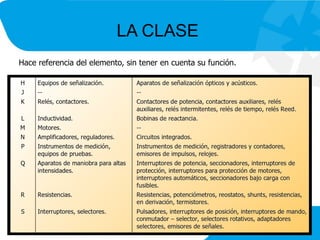

31. LA CLASE
Hace referencia del elemento, sin tener en cuenta su función.

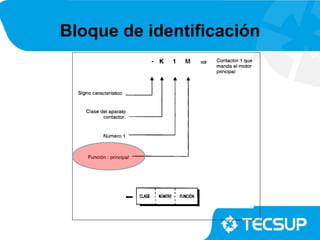

32. Bloque de identificación

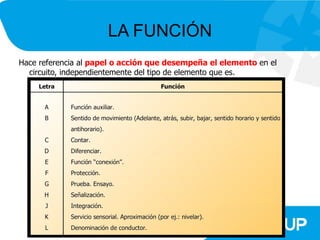

33. LA FUNCIÓN
Hace referencia al papel o acción que desempeña el elemento en el
circuito, independientemente del tipo de elemento que es.

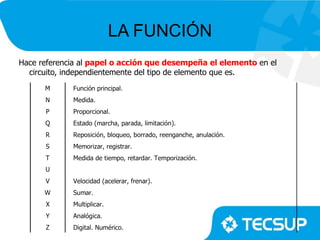

34. LA FUNCIÓN
Hace referencia al papel o acción que desempeña el elemento en el
circuito, independientemente del tipo de elemento que es.

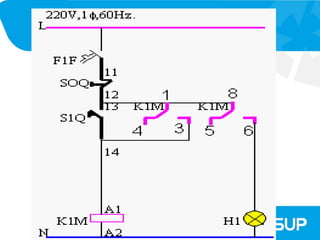

35. APLICACIÓN

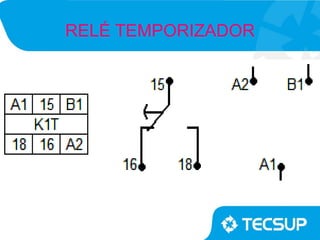

36. RELÉ TEMPORIZADOR

37. APLICACIÒN

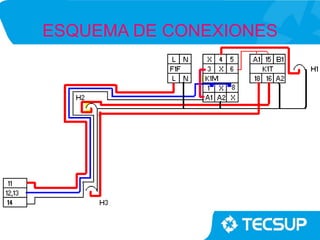

38. ESQUEMA DE CONEXIONES

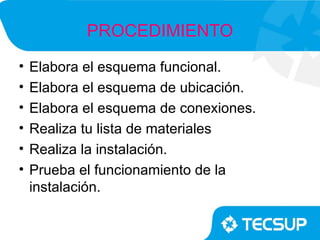

39. PROCEDIMIENTO
• Elabora el esquema funcional.
• Elabora el esquema de ubicación.
• Elabora el esquema de conexiones.
• Realiza tu lista de materiales
• Realiza la instalación.
• Prueba el funcionamiento de la
instalación.

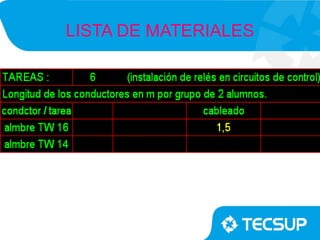

40. LISTA DE MATERIALES

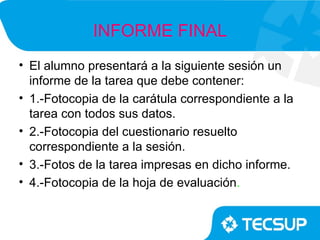

41. INFORME FINAL
• El alumno presentará a la siguiente sesión un
informe de la tarea que debe contener:
• 1.-Fotocopia de la carátula correspondiente a la
tarea con todos sus datos.
• 2.-Fotocopia del cuestionario resuelto
correspondiente a la sesión.
• 3.-Fotos de la tarea impresas en dicho informe.
• 4.-Fotocopia de la hoja de evaluación.
