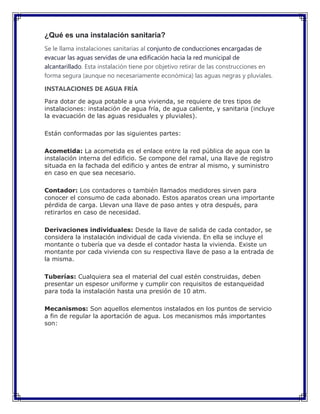

2. ¿Qué es una instalación sanitaria?
Se le llama instalaciones sanitarias al conjunto de conducciones encargadas de
evacuar las aguas servidas de una edificación hacia la red municipal de
alcantarillado. Esta instalación tiene por objetivo retirar de las construcciones en
forma segura (aunque no necesariamente económica) las aguas negras y pluviales.
INSTALACIONES DE AGUA FRÍA
Para dotar de agua potable a una vivienda, se requiere de tres tipos de
instalaciones: instalación de agua fría, de agua caliente, y sanitaria (incluye
la evacuación de las aguas residuales y pluviales).
Están conformadas por las siguientes partes:
Acometida: La acometida es el enlace entre la red pública de agua con la
instalación interna del edificio. Se compone del ramal, una llave de registro
situada en la fachada del edificio y antes de entrar al mismo, y suministro
en caso en que sea necesario.
Contador: Los contadores o también llamados medidores sirven para
conocer el consumo de cada abonado. Estos aparatos crean una importante
pérdida de carga. Llevan una llave de paso antes y otra después, para
retirarlos en caso de necesidad.
Derivaciones individuales: Desde la llave de salida de cada contador, se
considera la instalación individual de cada vivienda. En ella se incluye el
montante o tubería que va desde el contador hasta la vivienda. Existe un
montante por cada vivienda con su respectiva llave de paso a la entrada de
la misma.
Tuberías: Cualquiera sea el material del cual estén construidas, deben
presentar un espesor uniforme y cumplir con requisitos de estanqueidad
para toda la instalación hasta una presión de 10 atm.
Mecanismos: Son aquellos elementos instalados en los puntos de servicio
a fin de regular la aportación de agua. Los mecanismos más importantes
son:

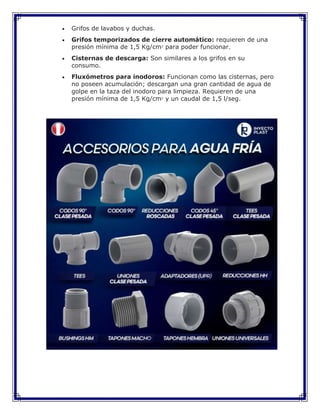

3.  Grifos de lavabos y duchas.
 Grifos temporizados de cierre automático: requieren de una
presión mínima de 1,5 Kg/cm2
para poder funcionar.
 Cisternas de descarga: Son similares a los grifos en su
consumo.
 Fluxómetros para inodoros: Funcionan como las cisternas, pero
no poseen acumulación; descargan una gran cantidad de agua de
golpe en la taza del inodoro para limpieza. Requieren de una
presión mínima de 1,5 Kg/cm2
y un caudal de 1,5 l/seg.

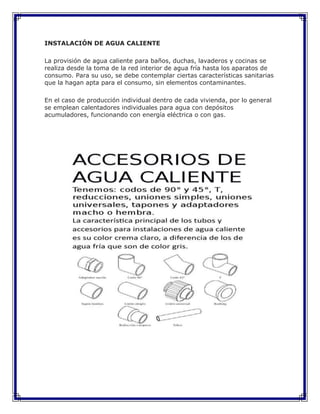

4. INSTALACIÓN DE AGUA CALIENTE
La provisión de agua caliente para baños, duchas, lavaderos y cocinas se
realiza desde la toma de la red interior de agua fría hasta los aparatos de
consumo. Para su uso, se debe contemplar ciertas características sanitarias
que la hagan apta para el consumo, sin elementos contaminantes.
En el caso de producción individual dentro de cada vivienda, por lo general
se emplean calentadores individuales para agua con depósitos
acumuladores, funcionando con energía eléctrica o con gas.

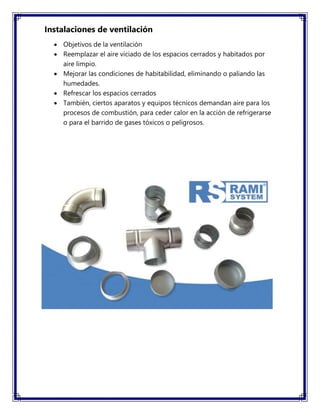

5. Instalaciones de ventilación
 Objetivos de la ventilación
 Reemplazar el aire viciado de los espacios cerrados y habitados por
aire limpio.
 Mejorar las condiciones de habitabilidad, eliminando o paliando las
humedades.
 Refrescar los espacios cerrados
 También, ciertos aparatos y equipos técnicos demandan aire para los
procesos de combustión, para ceder calor en la acción de refrigerarse
o para el barrido de gases tóxicos o peligrosos.

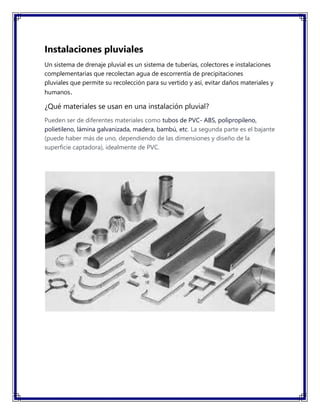

6. Instalaciones pluviales
Un sistema de drenaje pluvial es un sistema de tuberías, colectores e instalaciones
complementarias que recolectan agua de escorrentía de precipitaciones
pluviales que permite su recolección para su vertido y así, evitar daños materiales y
humanos.
¿Qué materiales se usan en una instalación pluvial?
Pueden ser de diferentes materiales como tubos de PVC- ABS, polipropileno,
polietileno, lámina galvanizada, madera, bambú, etc. La segunda parte es el bajante
(puede haber más de uno, dependiendo de las dimensiones y diseño de la
superficie captadora), idealmente de PVC.

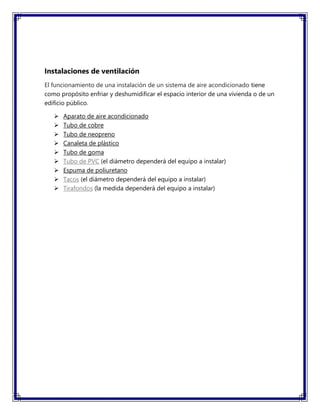

7. Instalaciones de ventilación
El funcionamiento de una instalación de un sistema de aire acondicionado tiene
como propósito enfriar y deshumidificar el espacio interior de una vivienda o de un
edificio público.

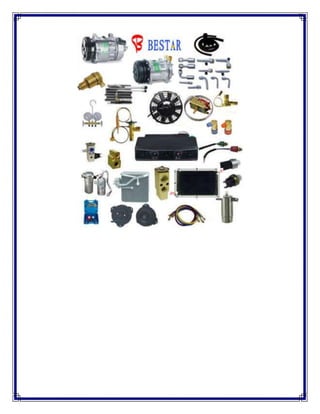

 Aparato de aire acondicionado
 Tubo de cobre
 Tubo de neopreno
 Canaleta de plástico
 Tubo de goma
 Tubo de PVC (el diámetro dependerá del equipo a instalar)
 Espuma de poliuretano
 Tacos (el diámetro dependerá del equipo a instalar)
 Tirafondos (la medida dependerá del equipo a instalar)
