2. 1.- INFRAESTRUCTURAS BÁSICAS Los edificios actuales disponen de un conjunto de servicios o instalaciones mediante los cuales podemos disponer de agua, electricidad, gas y teléfono, y que nos permiten eliminar las aguas sucias y residuos que se producen en viviendas, locales o industrias

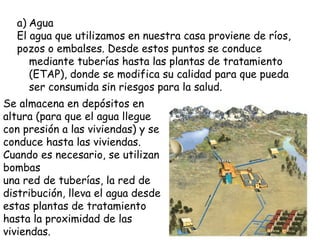

3.

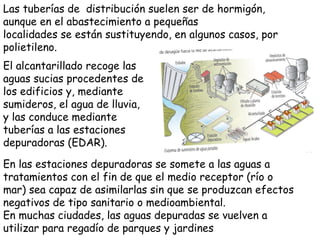

4. Las tuberías de distribución suelen ser de hormigón, aunque en el abastecimiento a pequeñas localidades se están sustituyendo, en algunos casos, por polietileno. El alcantarillado recoge las aguas sucias procedentes de los edificios y, mediante sumideros, el agua de lluvia, y las conduce mediante tuberías a las estaciones depuradoras (EDAR). En las estaciones depuradoras se somete a las aguas a tratamientos con el fin de que el medio receptor (río o mar) sea capaz de asimilarlas sin que se produzcan efectos negativos de tipo sanitario o medioambiental. En muchas ciudades, las aguas depuradas se vuelven a utilizar para regadío de parques y jardines

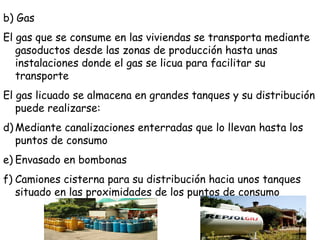

5.
6. c) Electricidad Una vez producida en las centrales (hidroeléctricas, nucleares o térmicas) sigue el siguiente camino: a) En la estación de salida de la central eléctrica , un transformador eleva el voltaje a centenares de miles de voltios, pues de este modo se reducen las pérdidas b) En las subestaciones se reduce el voltaje y se envía la corriente , a través de líneas de media tensión hasta los transformadores finales situados en las proximidades de las zonas de consumo

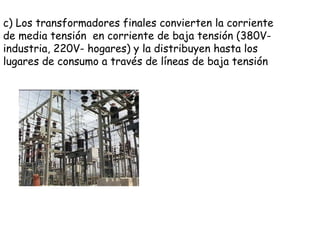

7. c) Los transformadores finales convierten la corriente de media tensión en corriente de baja tensión (380V- industria, 220V- hogares) y la distribuyen hasta los lugares de consumo a través de líneas de baja tensión
8.

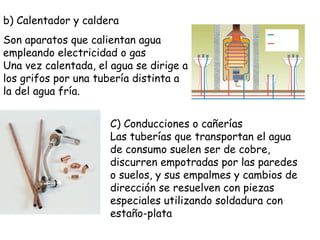

9. b) Calentador y caldera Son aparatos que calientan agua empleando electricidad o gas Una vez calentada, el agua se dirige a los grifos por una tubería distinta a la del agua fría. C) Conducciones o cañerías Las tuberías que transportan el agua de consumo suelen ser de cobre, discurren empotradas por las paredes o suelos, y sus empalmes y cambios de dirección se resuelven con piezas especiales utilizando soldadura con estaño-plata

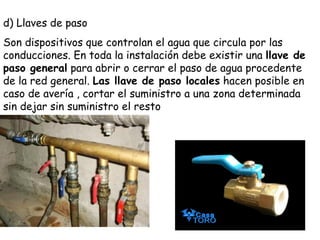

10. d) Llaves de paso Son dispositivos que controlan el agua que circula por las conducciones. En toda la instalación debe existir una llave de paso general para abrir o cerrar el paso de agua procedente de la red general. Las llave de paso locales hacen posible en caso de avería , cortar el suministro a una zona determinada sin dejar sin suministro el resto
11. e) grifos: Son elementos que abren y cierran la salida de agua en los puntos de utilización. La unión con las conducciones se efectúa con tubos flexibles de caucho revestidos de una malla metálica y que disponen de elementos roscados de conexión en sus extremos Según su accionamiento los grifos pueden ser de pulsador o de pomo giratorio

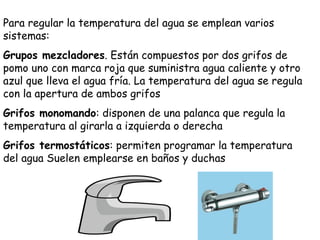

12. Para regular la temperatura del agua se emplean varios sistemas: Grupos mezcladores . Están compuestos por dos grifos de pomo uno con marca roja que suministra agua caliente y otro azul que lleva el agua fría. La temperatura del agua se regula con la apertura de ambos grifos Grifos monomando : disponen de una palanca que regula la temperatura al girarla a izquierda o derecha Grifos termostáticos : permiten programar la temperatura del agua Suelen emplearse en baños y duchas
13. f) Cisterna del inodoro Los inodoros para su limpieza incorporan un depósito o cisterna que almacena agua. Va colocada en la parte posterior del inodoro y justo encima de él El llenado se realiza de forma automática mediante una válvula accionada por un flotador. Al abrirse la válvula de salida , el agua cae en el inodoro. Al vaciarse la cisterna , el flotador desciende, se abre la válvula y comienza a entrar agua. Conforme se llena el flotador es empujado hacia arriba hasta que cierra la válvula
14. 2.2 sistema de desagüe La recogida y evacuación de aguas constituye una instalación fundamental en la vivienda. Su función consiste en llevar las aguas residuales de la vivienda (aguas negras) y las recogidas en el tejado o en las terrazas cuando llueve (aguas pluviales) a la red de alcantarillado urbano. Está compuesto por: 1.-Sifón : elementos que impiden el paso de los malos olores desde el alcantarillado hasta la vivienda. consisten en un tubo curvado donde se acumula el agua proporcionando un cierre hidráulico que evita el problema. El inodoro lleva el sifón incorporado por esta razón siempre vemos agua en el depósito.
15. 2.- Botes sifónicos. - Constituidos por pequeñas arquetas plásticas donde se ensamblan la tuberías de desagüe de los distintos sanitarios (con excepción del inodoro, que se conecta directamente a la bajante) y que contiene siempre una pequeña cantidad de agua residual que actúa como barrera para los malos olores. Son registrales, es decir, permiten su apertura para mantenimiento y limpieza
16. 3.- Bajantes. - Se denomina así a las tuberías de plástico o fribrocemento verticales que evacuan las aguas de un edificio 4.-Arquetas. - Están formadas por cajas de plástico o ladrillo enfoscado que sirven para conectar tuberías o realizar cambios de dirección en la red. La arqueta final suele ser registrable y se conecta a las alcantarillas.
17. 5.- Cloacas : conjunto de túneles y tuberías colocadas bajo las calles y que constituyen el sistema de alcantarillado. Su misión es recoger las aguas residuales provenientes de los edificios y conducirlas a las depuradoras Representación gráfica de la instalación de agua
18. 3.- INSTALACIÓN DE GAS El gas es un combustible utilizado en las viviendas para la calefacción y el funcionamiento de cocinas, calentadores y electrodomésticos El gas que se utiliza en las viviendas puede llegar de dos formas: mediante bombonas o canalizado a través de conductos. Si la distribución se realiza mediante bombonas , estaremos hablando de gases licuados derivados del petróleo (GLP), como el butano o el propano; si se trata de gas canalizado, los más utilizados el gas natural y el gas ciudad.
19. La instalación de gas utiliza tuberías de cobre o de acero y consta de: • Arqueta de acometida : Se sitúa en el exterior del edificio. En ella se produce la conexión a la red de distribución y se sitúa la llave de cierre. • Distribuidor : Canalización desde la arqueta de acometida hasta el pie de las columnas. Puede disponerse enterrada o vista. • Columna : Canalización vertical ascendente desde el distribuidor hasta las derivaciones. Debe disponerse vista y situada en la fachada o en patio interior.
20. · Derivación : Canalización desde la columna hasta los aparatos de consumo. Puede estar empotrada o vista. • Contador : Para medir el consumo. Su instalación puede ser individual en cada vivienda o centralizada. Se sitúan llaves de paso al principio de cada derivación, antes del contador de cada vivienda y antes de cada aparato de consumo . Los locales que alojen aparatos de gas y la instalación de los mismos deben cumplir unas normas básicas para que su utilización resulte segura; por ejemplo, disponer de una ventilación adecuada mediante rejillas y garantizar la evacuación de los humos y gases procedentes de la combustión.
