1. Tema 5
Instalaciones de la vivienda

2. 1.- INFRAESTRUCTURAS BÁSICAS
Los edificios actuales disponen de un conjunto de servicios
o instalaciones mediante los cuales podemos disponer
de agua, electricidad, gas y teléfono, y que nos permiten
eliminar las aguas sucias y residuos que se producen
en viviendas, locales o industrias

3. a) Agua
El agua que utilizamos en nuestra casa proviene de ríos,
pozos o embalses. Desde estos puntos se conduce
mediante tuberías hasta las plantas de tratamiento
(ETAP), donde se modifica su calidad para que pueda
ser consumida sin riesgos para la salud.
Se almacena en depósitos en
altura (para que el agua llegue
con presión a las viviendas) y se
conduce hasta las viviendas.
Cuando es necesario, se utilizan
bombas
una red de tuberías, la red de
distribución, lleva el agua desde
estas plantas de tratamiento
hasta la proximidad de las
viviendas.

4. Las tuberías de distribución suelen ser de hormigón,
aunque en el abastecimiento a pequeñas
localidades se están sustituyendo, en algunos casos, por
polietileno.
El alcantarillado recoge las
aguas sucias procedentes de
los edificios y, mediante
sumideros, el agua de lluvia,
y las conduce mediante
tuberías a las estaciones
depuradoras (EDAR).
En las estaciones depuradoras se somete a las aguas a
tratamientos con el fin de que el medio receptor (río o
mar) sea capaz de asimilarlas sin que se produzcan efectos
negativos de tipo sanitario o medioambiental.
En muchas ciudades, las aguas depuradas se vuelven a
utilizar para regadío de parques y jardines

5. b) Gas
El gas que se consume en las viviendas se transporta mediante
gasoductos desde las zonas de producción hasta unas
instalaciones donde el gas se licua para facilitar su
transporte
El gas licuado se almacena en grandes tanques y su distribución
puede realizarse:
a) Mediante canalizaciones enterradas que lo llevan hasta los
puntos de consumo
b) Envasado en bombonas
c) Camiones cisterna para su distribución hacia unos tanques
situado en las proximidades de los puntos de consumo

6. c) Electricidad
Una vez producida en las centrales (hidroeléctricas, nucleares
o térmicas) sigue el siguiente camino:
a) En la estación de salida de la central eléctrica , un
transformador eleva el voltaje a centenares de miles de
voltios, pues de este modo se reducen las pérdidas
b) En las subestaciones
se reduce el voltaje y se
envía la corriente , a
través de líneas de
media tensión hasta los
transformadores finales
situados en las
proximidades de las
zonas de consumo

7. c) Los transformadores finales convierten la corriente
de media tensión en corriente de baja tensión (380Vindustria, 220V- hogares) y la distribuyen hasta los
lugares de consumo a través de líneas de baja tensión

8. 2.- INSTALACIONES DE AGUA CORRIENTE
Dispone de un sistema de suministro y un sistema de
desagüe
2.1 Sistema de suministro Consta de los siguientes
elementos:
a) Contador: dispositivo situado
al comienzo de la instalación
que permite controlar el
consumo de agua y detecta la
existencia de fugas si sigue
indicando consumo mientras
los grifos están cerrados

9. b) Calentador y caldera
Son aparatos que calientan agua
empleando electricidad o gas
Una vez calentada, el agua se dirige a
los grifos por una tubería distinta a
la del agua fría.
C) Conducciones o cañerías
Las tuberías que transportan el agua
de consumo suelen ser de cobre,
discurren empotradas por las paredes
o suelos, y sus empalmes y cambios de
dirección se resuelven con piezas
especiales utilizando soldadura con
estaño-plata

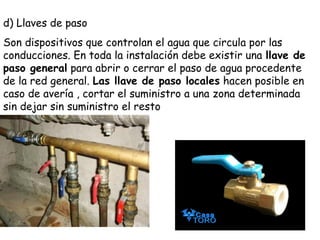

10. d) Llaves de paso
Son dispositivos que controlan el agua que circula por las
conducciones. En toda la instalación debe existir una llave de
paso general para abrir o cerrar el paso de agua procedente
de la red general. Las llave de paso locales hacen posible en
caso de avería , cortar el suministro a una zona determinada
sin dejar sin suministro el resto

11. e) grifos:
Son elementos que abren y cierran la salida de agua en los
puntos de utilización. La unión con las conducciones se
efectúa con tubos flexibles de caucho revestidos de una
malla metálica y que disponen de elementos roscados de
conexión en sus extremos
Según su accionamiento los grifos pueden ser de pulsador
o de pomo giratorio

12. Para regular la temperatura del agua se emplean varios
sistemas:
Grupos mezcladores. Están compuestos por dos grifos de
pomo uno con marca roja que suministra agua caliente y otro
azul que lleva el agua fría. La temperatura del agua se regula
con la apertura de ambos grifos
Grifos monomando: disponen de una palanca que regula la
temperatura al girarla a izquierda o derecha
Grifos termostáticos: permiten programar la temperatura
del agua Suelen emplearse en baños y duchas

13. f) Cisterna del inodoro
Los inodoros para su limpieza incorporan un depósito o
cisterna que almacena agua. Va colocada en la parte
posterior del inodoro y justo encima de él
El llenado se realiza de forma
automática mediante una
válvula accionada por un
flotador. Al abrirse la válvula
de salida , el agua cae en el
inodoro. Al vaciarse la
cisterna , el flotador
desciende, se abre la válvula y
comienza a entrar agua.
Conforme se llena el flotador
es empujado hacia arriba
hasta que cierra la válvula

14. 2.2 sistema de desagüe
La recogida y evacuación de aguas constituye una
instalación fundamental en la vivienda. Su función consiste
en llevar las aguas residuales de la vivienda (aguas negras) y
las recogidas en el tejado o en las terrazas cuando llueve
(aguas pluviales) a la red de alcantarillado urbano.
Está compuesto por:
1.-Sifón : elementos que
impiden el paso de los malos
olores desde el alcantarillado
hasta la vivienda. consisten en
un tubo curvado donde se
acumula el agua
proporcionando un cierre
hidráulico que evita el
problema.
El inodoro lleva el sifón
incorporado por esta razón
siempre vemos agua en el
depósito.

15. 2.-Botes sifónicos.- Constituidos por pequeñas arquetas
plásticas donde se ensamblan la tuberías de desagüe de los
distintos sanitarios (con excepción del inodoro, que se
conecta directamente a la bajante) y que contiene siempre
una pequeña cantidad de agua residual que actúa como
barrera para los malos olores. Son registrales, es decir,
permiten su apertura para mantenimiento y limpieza

16. 3.-Bajantes.- Se
denomina así a
las tuberías de
plástico o
fribrocemento
verticales que
evacuan las aguas
de un edificio
4.-Arquetas.- Están formadas por
cajas de plástico o ladrillo enfoscado
que sirven para conectar tuberías o
realizar cambios de dirección en la red.
La arqueta
final suele ser registrable y se conecta
a las alcantarillas.

17. 5.- Cloacas: conjunto de túneles y tuberías colocadas bajo
las calles y que constituyen el sistema de alcantarillado. Su
misión es recoger las aguas residuales provenientes de los
edificios y conducirlas a las depuradoras
Representación gráfica de la instalación de agua

18. 3.- INSTALACIÓN DE GAS
El gas es un combustible utilizado en las viviendas para la
calefacción y el funcionamiento de cocinas, calentadores
y electrodomésticos
El gas que se utiliza en las
viviendas puede llegar de dos
formas: mediante bombonas o
canalizado a través de
conductos. Si la distribución se
realiza mediante bombonas ,
estaremos hablando de gases
licuados derivados del petróleo
(GLP), como el butano o el
propano; si se trata de gas
canalizado, los más utilizados el
gas natural y el gas ciudad.

19. La instalación de gas utiliza tuberías de cobre o de acero y
consta de:
• Arqueta de acometida: Se sitúa en el exterior del
edificio. En ella se produce la conexión a la red de
distribución y se sitúa la llave de cierre.
• Distribuidor: Canalización desde la arqueta de acometida
hasta el pie de las columnas. Puede disponerse enterrada
o vista.
• Columna: Canalización vertical ascendente desde el
distribuidor hasta las derivaciones. Debe disponerse
vista y situada en la fachada o en patio interior.

20. · Derivación: Canalización desde la columna hasta los
aparatos de consumo. Puede estar empotrada o vista.
• Contador: Para medir el consumo. Su instalación
puede ser individual en cada vivienda o centralizada.
Se sitúan llaves de paso al principio de cada derivación,
antes del contador de cada vivienda y antes de cada
aparato de consumo.
Los locales que alojen aparatos de gas y la instalación de los
mismos deben cumplir unas normas básicas para que su
utilización resulte segura; por ejemplo, disponer de una
ventilación adecuada mediante rejillas y garantizar la
evacuación de los humos y gases procedentes de la combustión.
