1. República Bolivariana de Venezuela la Educación
Ministerio de Poder Popular Para
Instituto Universitario Politécnico “Santiago Mariño”
Extensión – Porlamar
CONSTRUCCION III
Bachiller:
Cristhofer Urbina
C.l.: 24147200
Profesora:
Jumer Aponte
Instalaciones
complementarias

2. Instalación de agua fría y caliente:
La instalación interior de la vivienda está formada por una red de
tuberías de agua fría (AF) y caliente (ASC), que normalmente
discurren juntas y sirven para alimentar los distintos puntos de
consumo como por ejemplo, calderas, calentadores, ducha,
lavamanos, lavadoras, entre otros.
Instalación de distribución de agua fría
para uso en cocinas y aseos desde la acometida interior de la
edificación hasta los aparatos de consumo.

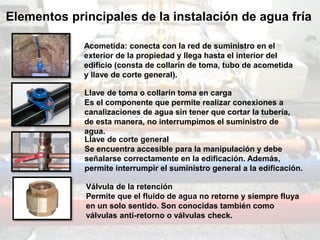

3. Acometida: conecta con la red de suministro en el
exterior de la propiedad y llega hasta el interior del
edificio (consta de collarín de toma, tubo de acometida
y llave de corte general).
Llave de toma o collarín toma en carga
Es el componente que permite realizar conexiones a
canalizaciones de agua sin tener que cortar la tubería,
de esta manera, no interrumpimos el suministro de
agua.
Llave de corte general
Se encuentra accesible para la manipulación y debe
señalarse correctamente en la edificación. Además,
permite interrumpir el suministro general a la edificación.
Válvula de la retención
Permite que el fluido de agua no retorne y siempre fluya
en un solo sentido. Son conocidas también como
válvulas anti-retorno o válvulas check.
Elementos principales de la instalación de agua fría

4. Batería de contadores
Podemos definir que es el componente que une al
tubo de alimentación, conectado a la válvula de
retención, con cada contador individual de un edificio.
Instalación general:
Suele discurrir por
los espacios
comunes del
edificio, conecta la
acometida con la
batería de
contadores
divisionarios
mediante el tubo de
alimentación. En
este tramo se instala
la red general de
corte del edificio
Derivaciones particulares: Abastecen a la
vivienda. Este tramo comprende el contador
individual, el montante (tubería vertical para
acceder a la vivienda) y la instalación interior de
la vivienda

5. Instalación de agua caliente:
Instalación interior particular
de agua caliente para uso en
cocinas y aseos, desde el
aparato generador de agua
caliente hasta los aparatos de
consumo.
Elementos principales de la instalación
Calentador: Elemento para el calentamiento de
agua. Puede ser de gas (instantáneo o
acumulador), y eléctrico (acumulador).

6. Red de tuberías que partiendo del calentador
alimenta a los distintos puntos de consumo.
Metálicos: como acero galvanizado, acero
inoxidable y cobre.
Termoplásticos: policloruro de vinilo no
plastificado (PVC), polietileno, polietileno reticulado
(PE-X), polibutileno (PB), polipropileno (PP),
multicapa polímero/aluminio/polietileno (PE-X) o
polímero/aluminio/polietileno (PE-RT), y policloruro
de vinilo clorado (PVC-C).
Tubería empleada para la instalación
de agua caliente

7. instalación de
desagües pluviales
recogen las aguas provenientes de
las lluvias y que caen sobre los
techos de las casas, edificios y
otros espacios. Su principal
objetivo es evitar que el
estancamiento del agua de lluvia
perturbe las actividades cotidianas
y afecte las construcciones al
provocar humedad en los techos y
paredes con el consiguiente
inconvenientes para la salud de las
personas. Generalmente, la
eliminación de las aguas se efectúa
por cañerías hacia la calzada

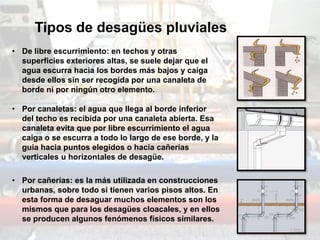

8. Tipos de desagües pluviales
• De libre escurrimiento: en techos y otras
superficies exteriores altas, se suele dejar que el
agua escurra hacia los bordes más bajos y caiga
desde ellos sin ser recogida por una canaleta de
borde ni por ningún otro elemento.
• Por canaletas: el agua que llega al borde inferior
del techo es recibida por una canaleta abierta. Esa
canaleta evita que por libre escurrimiento el agua
caiga o se escurra a todo lo largo de ese borde, y la
guía hacia puntos elegidos o hacia cañerías
verticales u horizontales de desagüe.
• Por cañerías: es la más utilizada en construcciones
urbanas, sobre todo si tienen varios pisos altos. En
esta forma de desaguar muchos elementos son los
mismos que para los desagües cloacales, y en ellos
se producen algunos fenómenos físicos similares.

9. Pasos para la instalación de canales pluviales
1 Escoger el material adecuado.
En general, todos los materiales utilizados para fabricar canales
resisten bien los cambios climáticos extremos y su duración suele ser
mayor a 10años.
Sin embargo, en el mercado venezolano las canales galvanizadas son
mas comunes ya que las mismas se pueden fabricar de diferentes
tamaños y diseños.
2 Escoger correctamente la dimensión de la canal.
El tamaño de la canaleta debe estar en relación con la superficie del
techo que desagua. Se calcula una sección de 0,8 cm2 por cada m2 del
techo
3 Calcular la pendiente de la canal.
Normalmente son más eficientes las de mayor inclinación; siempre es
posible instalar canales con menos pendiente en las fachadas con más
vista y dejar las de mayor pendiente en las menos visibles. La
pendiente más usual es entre 0,7 a 1 cms. por cada metro lineal
4 Elegir la cantidad y el tamaño de los bajantes de aguas
lluvia.
Cuando la pendiente es poca, una bajante cada 5 o 6 mts. de canal puede
ser suficiente. Si la pendiente es mayor, considere una cada 9 o 10 mts.
Normalmente, una bajante sirve para drenar aproximadamente 65 m2 de
superficie de techo.

10. La instalación de gas natural es la
que permite utilizar un suministro
tanto de gas natural como de GLP
en un inmueble. Acometer esta
instalación es necesario para
poder hacer uso de cualquier tipo
de gas, ya que este necesita ser
canalizado hasta los aparatos que
lo utilizan para funcionar
instalaciones de gas
Tipos de Gases
Gas Ciudad: El gas de hulla o gas
de carbón, conocido popularmente
como gas ciudad o gas de
alumbrado raro.

11. Gas Natural: El gas natural es una mezcla de
derivados de combustibles fósiles formados a
partir de depósitos naturales (como animales
enterrados durante miles de años o biomasa en
descomposición). Una ventaja importante es
que el gas natural no necesita fabricación y
puede transportarse a través de tuberías a
largas distancias.
GLP: es el acrónimo utilizado para
representar al gas licuado del petróleo. El
GLP es el famoso gas de cocina, o gas de
cilindro, vendido por distribuidores, y es una
mezcla de gases compuesta de
hidrocarburos de baja masa molar. Es
incoloro y naturalmente inodoro. El olor que
huele en su fuga es un compuesto a base de
azufre que nos permite identificar el peligro.

12. Tipos de tuberías y ductos
Tubos de acero galvanizado: son una buena opción
tanto por precio como por durabilidad, Se deben
usar empaquetaduras y cintas de teflón en todas las
conexiones para evitar fugas.
Tubos de cobre: Es una opción duradera, resistente,
y conveniente. Debido a las juntas soldadas,
Usualmente se utilizan en interiores o en las
secciones finales que se conectan a los equipos o
artefactos.
Mangueras metálicas flexibles: Fabricados en
polietileno recubierto de acero inoxidable, y con
conexiones de acero inoxidable, latón o aleación de
aluminio, se utilizan en la última sección de la red,
entre la pared y la cocina.
Tubos PEX: Instalación fácil y rápida porque es
flexible, puede curvarse, y requiere de menos
conexiones. Presenta una baja caída de
presión.

13. El buen dimensionamiento de las tuberías de gas permite obtener
presiones adecuadas de suministro de gas y reduce la necesidad de
mantenimiento futuro. Es fundamental seguir la normativa vigente.
Por ejemplo, a través de qué habitaciones o áreas del edificio puede
pasar o no una tubería de gas, o la distancia de las tuberías de otras
instalaciones, como las redes eléctricas y/o hidráulicas.

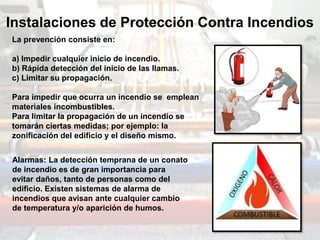

14. Instalaciones de Protección Contra Incendios
La prevención consiste en:
a) Impedir cualquier inicio de incendio.
b) Rápida detección del inicio de las llamas.
c) Limitar su propagación.
Para impedir que ocurra un incendio se emplean
materiales incombustibles.
Para limitar la propagación de un incendio se
tomarán ciertas medidas; por ejemplo: la
zonificación del edificio y el diseño mismo.
Alarmas: La detección temprana de un conato
de incendio es de gran importancia para
evitar daños, tanto de personas como del
edificio. Existen sistemas de alarma de
incendios que avisan ante cualquier cambio
de temperatura y/o aparición de humos.

15. tipos de instalaciones contra incendios
Extintores
Los Extintores son aparatos portátiles cuyo
agente extintor se encuentra contenido en su
interior, y posee el peso y las dimensiones
convenientes para su manipulación rápida y
eficaz.
El Extintor de Incendios de Presión
Permanente: es uno de los más usuales, que
a su vez se presenta en tres modalidades:
1) La primera corresponde a aquellos donde
el agente extintor proporciona su propia
presión de impulsión, tal como los de
„‟anhídrido carbónico‟‟.
2) La segunda está formada por aquellos en
que el agente extintor se encuentra en fase
líquida y gaseosa, tal como los
„‟hidrocarburos halogenados
3) La tercera son aquellos en que el agente
extintor es líquido o sólido pulverulento.

16. Bocas de Incendio
La normativa que rige su instalación y
mantenimiento es la NBE-CPI-82, de
cumplimiento obligado en territorio español..
Instalación fija de extinción para uso
exclusivo de los bomberos; está compuesta
por:
Toma de la Red General de Agua por medio
de una canalización de sección 80 mm.
Boca de Incendio, está conectada a la
canalización y alojada en arqueta.
Permite el acoplamiento de mangueras de
bomberos.
Equipos de Manguera
Instalación de extinción compuesta por
una conducción independiente, siempre
en carga. Será realizada según NTE-IFF
Instalaciones de Fontanería. Agua Fría;
deberá soportar una presión no menor
a 150 m.c.a.

17. Rociadores de Agua
Los rociadores son dispositivos de
disparo individual y automático,
conectados a una tubería de agua a
presión; poseen una cabeza con un caño
obturado con un tapón sujeto por una
cápsula rellena por un líquido, que al
llegar a punto de ebullición, a una
temperatura denominada temperatura de
disparo, se conecta a un dispersor.
Al producirse la elevación de temperatura
ambiente como producto del fuego, hierve
el líquido rompiendo la cápsula, iniciando
así la salida del agua a presión en forma
de rociador. Estos rociadores están
conectados a una conducción de agua fría
independiente, de acuerdo a NTE-IFF.
Instalaciones de Fontanería. Agua Fría;
deben soportar una presión no inferior a
150 m.c.a.

18. Detectores
Los Detectores constituyen una instalación
de detección automática compuesta por una
red eléctrica independiente de la red del
edificio.
Está formada por las siguientes partes:
• Toma de la Red General Eléctrica
Para la alimentación de la central de
señalización de detectores.
• Central de Señalización de Detectores
Se conecta con los detectores para su
alimentación y recepción de información por
medio de líneas de señalización.
• DetectorEl detector al percibir la presencia
de humos o el incremento de la
temperatura ambiente, emite una señal
eléctrica que avisa.
Cada detector se instala como mínimo cada
20 m2, para detección por temperatura; y
cada 70 m2 para detección de humos.

19. Esquema contra incendios
