El documento describe los diferentes sistemas e instalaciones necesarios para el suministro de agua, electricidad, gas y otras utilidades a una vivienda. Incluye el abastecimiento de agua potable, la instalación de fontanería, electricidad, gas, calefacción, aire acondicionado, sistemas de evacuación y más. Explica cómo estas redes llegan a la vivienda y cómo se distribuyen al interior para su uso.

2. Abastecimiento de aguaAbastecimiento de agua
potable:potable:
El agua proviene de ríos, pozos o embalses, desde ellos se conduce
mediante tuberías hasta las plantas de tratamiento, donde se
modifica su calidad, a continuación se dirige hacia depósitos de
regulación y almacenamiento, y mediante la red de distribución el
agua llegara a la proximidad de las viviendas.

3. La instalación de fontanería:La instalación de fontanería:
El conjunto de instalaciones que canalizan el agua desde la red de
distribución urbana hasta los puntos de consumo es la red de fontanería.
Una acometida conecta la red exterior de suministro con la instalación
general del edificio, formada por llaves de paso y corte y tuberías que
llevan el agua a las instalaciones particulares.

4. El agua caliente sanitaria:El agua caliente sanitaria:
La producción de agua caliente sanitaria puede realizarse mediante 2
sistemas: individual o central
Consiste en hacer una derivación de la tubería del agua fría y dirigirla a
una instalación que caliente el agua. Puede ser un calentador, termo
eléctrico, caldera de gas o colector solar. Una vez calentada se dirige a los
grifos por tuberías diferentes a las del agua caliente.

5. Regulación de la presión:Regulación de la presión:
¿Cómo es posible que el agua llegue a los pisos mas altos? Esto se explica
mediante la ley de los vasos comunicantes (cuando vertemos líquido en un
recipiente, este fluye hasta alcanzar la misma altura el todos los vasos, si cambia
la forma y el volumen, ocurre lo mismo)
Para abastecer a la población, el deposito de agua se sitúa en los puntos más
altos. Pero la variedad de altura puede provocar que el agua no llegue a los
pisos superiores, o que los bajos tengan demasiada presión.
Con grupos de presión se eleva el agua a los pisos superiores y con válvulas
reductoras se disminuye la presión a niveles habituales de uso.

6. Red de evacuación de laRed de evacuación de la
vivienda:vivienda:
Las aguas residuales salen del interior de cada vivienda mediante:
 Los aparatos sanitarios: recogen el agua sucia y se sitúan en el punto de
consumo del agua. Disponen de una abertura para el desagüe, de un
rebosadero, y unos taladros para el grifo.
 Las tuberías: son PVC, conducen los residuos, con un recorrido inclinado y de
con trazado sencillo.

7. Red general de evacuación:Red general de evacuación:
Compuesta por:
 Las bajantes: Conducciones
encargadas de enlazar los tubos de
desagüe y conduce las aguas sucias
hasta la parte baja del edificio. Se fijan
a los muros, también recorren el agua
de la lluvia.
 Las arquetas: Recipientes construidos
con ladrillo, cuya misión es recoger los
residuos procedentes de las bajantes.
Se unen mediante colectores y suelen ir
enterradas y con pendiente. El
conjunto formado por varias arquetas
se denomina red horizontal de
saneamiento. La red termina en la
arqueta principal, desde la que se
realiza la conexión a los pozos de
registro.

8. LaLa
instalacióninstalación
eléctrica:eléctrica:
Instalación
de
enlace
Instalación
Interior
o
receptora
Acometida

9. Parte de la instalación que une la red de distribución
general con el edificio, mediante un tubo enterrado que
aloja los cables correspondientes.
Es responsabilidad de empresa suministradora.
Contiene un fusible general que impide averías.
Acometida:Acometida:
Volver

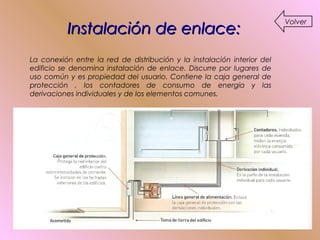

10. Instalación de enlace:Instalación de enlace:
La conexión entre la red de distribución y la instalación interior del
edificio se denomina instalación de enlace. Discurre por lugares de
uso común y es propiedad del usuario. Contiene la caja general de
protección , los contadores de consumo de energía y las
derivaciones individuales y de los elementos comunes.
Volver

11. Instalación interior o receptora:Instalación interior o receptora:
La instalación de cada vivienda se inicia en el cuadro privado de mando,
que contiene los siguientes dispositivos:
 Interruptor general automático
 Interruptor de control de potencia
 Red de tierra
 Pequeños interruptores automáticos
 Interruptor diferencial
Del cuadro de mandos parten los cables que forman los diferentes circuitos,
como mínimo 3: uno para el alumbrado, otro para los enchufes y otro para
los electrodomésticos.
Los cables son conductores revestidos con plástico de distinto color según su
función. Cada circuito necesita 3 cable conductores:
 La fase: conductor por el que entre la corriente (negro, gris o marrón).
 EL neutro: conductor por donde la corriente sale de la vivienda tras haber
recorrido los circuitos (azul claro).
 EL cable de toma de tierra: va des de los circuitos de la vivienda al cuadro
de mando, y de allí a la toma de tierra del edificio (verde y amarillo).
Volver

12. Instalaciones de gas:Instalaciones de gas:
Los gases que utilizamos son combustibles de origen más limpios y eficientes. Su
llegada a las viviendas depende del tipo de gas.
 Gases licuados del petróleo: EL butano y el propano se transportan y
almacenan en estado líquido. El deposito debe estar cerca del lugar de
consumo. Al salir del deposito vuelve a estado gaseoso ya que licuan fácilmente.
 Gases canalizados: (gas natural), una mezcla de gases de origen fósil que se
encuentra en el subsuelo. Se obtiene de la naturaleza en centros de extracción,
desde donde se transporta alas plantas de tratamiento. Después se distribuye a
las zonas de consumo, y llega a las viviendas en estado gaseoso por tuberías
subterráneas.

13. Instalaciones de calefacción:Instalaciones de calefacción:
Consiste en el reparto de agua caliente por un circuito cerrado de tuberías y
radiadores. Sus elementos principales son: generador de calor, red de
distribución y radiadores.
 Instalaciones convencionales: el generador es la caldera.
 Instalación por energía solar: se sustituye la caldera por un colector solar.
 Instalaciones por suelo radiante: sustituye los radiadores por tuberías de
agua caliente bajo el suelo.
 Instalaciones de calefacción eléctrica: acumuladores de calor

14. Instalaciones de aire acondicionado:Instalaciones de aire acondicionado:
Controlan la temperatura, humedad...del aire.
Constan de una unidad central (tratamiento del
aire) y un aire de conductos (expulsa el aire a
través de rejillas). EL aire se recoge mediante
rejillas y vuelve a la unidad central para iniciar de
nuevo el ciclo.

15. InstalacionesInstalaciones
audiovisuales:audiovisuales:
Las viviendas modernas, tienen acceso a las TIC. Además de
señales de TV y radio y señales de banda ancha.
Tecnologías de acceso:
 Cableadas: Utilizan diferentes tipos de cable para la
transmisión como RDSI o ADSL, redes híbridas de fibra óptica
y cable coaxial, o solo fibra óptica, cable de la red eléctrica.
 Inalámbricas: Utilizan transmisores y receptores de radio
para captar las señales del espacio radioeléctrico.
 Acceso inalámbrico local: Transmiten información a
gran velocidad en un radio limitado.
 Acceso celular: permiten la movilidad del usuario.
 Vía satélite: servicio a escala mundial.

16. Domótica:Domótica:
La domótica se basa en la incorporación de dispositivos de
automatización y control a las instalaciones de viviendas y edificios.
Características
Aplicaciones
Elementos

17. Aplicaciones deAplicaciones de
la domótica:la domótica:
Volver

18. Elementos de la domótica:Elementos de la domótica:
Sensor: Elemento de entrada que está conectado con el entorno.
• Actuador: Salida del sistema domótico al realizar una acción determinada.
• Controlador: Gestiona el sistema domótico al llegarle la información del sensor y,
a través de una determinada programación, ordena a los actuadores que
ejecuten la tarea correspondiente.
Volver

19. Características del sistemaCaracterísticas del sistema
domótico:domótico:
Volver
• La ubicación de los elementos de control.
• EL medio de transmisión para intercambiar información.
• La velocidad a la que intercambian información los diferentes
elementos .
• El protocolo de comunicaciones, o lenguaje empleado entre
los diferentes elementos. .

20. Energía solar térmica:Energía solar térmica:
Se basa en el aprovechamiento térmico de radiación solar para el agua
caliente y calefacción. La incidencia de los rayos sobre el captador permite
calentar un fluido que circula por su interior.
Este calor se transmite al agua a través de un intercambiador y queda
acumulado en un depósito. Estos depósitos tienen la misión de almacenar el
agua caliente hasta su uso.Esto dispositivo necesitan el apoyo de uno
convencional, para suministrar la energía cuando la radiación solar no es
suficiente.

21. Energía solar fotovoltaica:Energía solar fotovoltaica:
Se basa en la obtención de energía eléctrica a partir de la radiación solar. El
sistema esta formado por células fotovoltaicas de silicio. Cuando se utilizan
donde no hay electricidad, actúan como servicios autónomos Proporcionan
energía para la electrificación de viviendas, telecomunicaciones...
Se dividen en 2 circuitos:
 Circuito de corriente continua: la corriente continua generada se almacena
en baterías.
 Circuito de corriente alterna: un inversor convierte la corriente continua en
alterna.

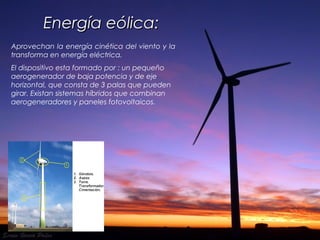

22. Energía eólica:Energía eólica:
Aprovechan la energía cinética del viento y la
transforma en energía eléctrica.
El dispositivo esta formado por : un pequeño
aerogenerador de baja potencia y de eje
horizontal, que consta de 3 palas que pueden
girar. Existan sistemas híbridos que combinan
aerogeneradores y paneles fotovoltaicos.

23. Energía de biomasa:Energía de biomasa:
La biomasa esta
constituida por residuos
forestales y agrícolas, que
una vez preparados se
utilizan como
combustible. Sus mejores
aplicaciones es su uso en
calefacción y
producción de agua
caliente.

24. Arquitectura bioclimática:Arquitectura bioclimática:
Pretende adaptar la estructura y el diseño a la climatología, y buscar una
adecuación térmica para conseguir abaratar costes y fomentar el ahorro
energético.
Las características de una casa bioclimática son:
 Ubicación de la vivienda: Para conseguir un mayor ahorro de energía y
favorecer la iluminación natural
Aislamiento de ventanas, muros y tejados: con doble acristalamiento en
ventanas, y aislante natural en tejado y muros.
 Aislamiento mediante vegetación:
 Protección de la radiación solar
