1. DISEÑO DE REDES
LOCALES
Jazmín L. Domínguez Andrade N.L: 14
Erik Martinez Vazquez N.L: 33

2.  Al referirse a la “Conexión de
Red” consiste en el diseño de una
red local que permite compartir
recursos hardware y/o software
en un entorno reducido.

3. Red local
Arquitectura
cliente/servidor
Un PC actuará como
servidor
El resto de los equipos
que usan los servicios
ofrecidos por el
servidor se les
denomina clientes.
Red entre iguales
(peer to peer)
Cada computador
comparte sus
recursos de forma
individual.

4. cableado
Par trenzado
Cableado Estandar
Coaxial
Este cable es fino y puede
ser una opción para
instalaciones pequeñas
Fibra Óptica
Este cable suele reservarse
para conexiones
“Backbone”

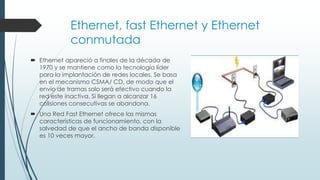

5. Ethernet, fast Ethernet y Ethernet
conmutada
 Ethernet apareció a finales de la década de
1970 y se mantiene como la tecnología líder
para la implantación de redes locales. Se basa
en el mecanismo CSMA/ CD, de modo que el
envío de tramas solo será efectivo cuando la
red este inactiva. Si llegan a alcanzar 16
colisiones consecutivas se abandona.
 Una Red Fast Ethernet ofrece las mismas
características de funcionamiento, con la
salvedad de que el ancho de banda disponible
es 10 veces mayor.

6.  TARJETAS DE RED
 Es el elemento que sirve de interfaz entre el
software instalado en el computador y el medio
físico
 A la hora de seleccionarlas deben tomar en
cuenta los siguientes aspectos:
 Deben ser compatibles a nivel harware y
software con el equipo que van a ser instaladas
 Deben ser compatibles con el tipo de cableado
 Deben seleccionarse tomando en cuenta el
crecimiento de la red que se esta diseñando.

7. Hubs y conmutadores.
 Los hubs son dispositivos que permiten
la interconexión de varios equipos a la
red, básicos cuando la estrutura física
de red es de tipo estrella. Aunque
tambien se utilizan en redes de cable
coaxial para la interconexión de varios
segmentos.
 Los conmutadores son equipos de
mayores presentaciones que los hubs
debido a que reducen el dominio de
colisiones. Existen conmutadores desde
los que no son configurables por el
usuario hasta los que permiten
funciones de administración y control
de la red.

8. Dispositivos físicos necesarios para construir
una red
 Tarjeta de comunicación (instalada)
 Archivos
 Un cableado

9. TIPOS DE REDES CLASIFICADAS POR EL TIPO DE SERVICIO
a) Redes vinculadas a internet
b) Redes privadas inalámbricas
c) Proveedores de servicios comerciales
d) Redes de comunicación (PSTN)

10. RAZONEZ BASICAS PARA EL ESTABLECIMIENTO DE LA RED
 Compartición de recursos de red
 Comparticion de programas y archivos
 Comparticion de base de datos
 Expansion económica de la base PC
 Grupos de trabajo
 Correo electrónico
 “software” de grupo y “software” de flujo de trabajo
 Gestion centralizada
 Mejora de la estructura corporativa

11. CLASIFICACION POR SU EXTENCION
 Segmento de la red (SubRed)
 Red de Área Local (LAN)
 Red de Campus
 Red de Área Metropolitana (MAN)
 Red de Área Extensa (WAN y redes globales)

12. MEDIOS FÍSICOS DE CONEXCION
 Medio Guiado
 Medio No Guiado
MEDIO GUIADO
a) CABLES DE COBRE
b) CABLE PLANO
c) PAR TRENZADO

13. CARACTERISTICAS DEL PAR TRENZADO
 Categoria 1
 Categoria 2
 Categoria 3
 Categoria 4
 Categoria 5E, 6 y 7
 Cable coaxial
 Cables de fibra óptica

14. CARACTERÍSTICAS DE LA FIBRA ÓPTICA
 Una baja atenuación por Km.
 Total inmunidad al ruido y a las frecuencias electromagnéticas
 Uso de potencias del orden de los mW
 Su pequeño tamaño y poco peso

15. MEDIO NO GUIADO
 Satélite
 Microondas
 Radio
