Este documento presenta el diseño propuesto para una red local (LAN) en una comunidad para proveer acceso a Internet y servicios como impresión y escaneo. El proyecto incluye la instalación de 10 computadoras, cableado estructurado categoría 6, 4 switches, mobiliario, y la contratación de servicio de Internet. Se proporcionan detalles sobre la ubicación, especificaciones técnicas, diagramas y costos estimados. El objetivo es beneficiar a la comunidad brindando acceso a tecnologías de la información.

1. Página1 de 15
CBTIS 172
DISEÑA LA RED LAN DE ACUERDO A LAS CONDIONES Y REQUERIMIENTOS DE LA ORGANIZACIÓN
PROYECTO
JOSE ENRIQUE RAMIREZ VARGAS
5°D
SOPORTE Y MANTENIMIEMTO DE EQUIPOS DE COMPUTÓ
4 DE DICIEMBRE DEL 2014

2. Página2 de 15

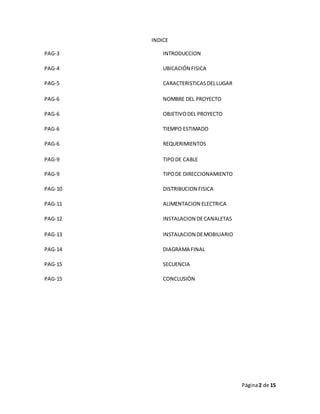

INDICE
PAG-3 INTRODUCCION
PAG-4 UBICACIÓN FISICA
PAG-5 CARACTERISTICASDELLUGAR
PAG-6 NOMBRE DEL PROYECTO
PAG-6 OBJETIVODEL PROYECTO
PAG-6 TIEMPO ESTIMADO
PAG-6 REQUERIMIENTOS
PAG-9 TIPODE CABLE
PAG-9 TIPODE DIRECCIONAMIENTO
PAG-10 DISTRIBUCION FISICA
PAG-11 ALIMENTACION ELECTRICA
PAG-12 INSTALACION DECANALETAS
PAG-13 INSTALACION DEMOBILIARIO
PAG-14 DIAGRAMA FINAL
PAG-15 SECUENCIA
PAG-15 CONCLUSIÓN

3. Página3 de 15
INTRODUCCIÓN
Con este proyecto realizaremos el diseño de una red de área local (LAN). Aquí se hablara y
mostrara todo lo que se utilizara para llevar a cabo dicho proyecto, también se mencionaran los
precios y marcas de cada material para sabes por qué fue seleccionado.
Este proyecto se tiene pensado realizarse en una comunidad para así hacer que esa comunidad
tenga conexión y acceso a internet y los servicios que este brinda. Realmente lo que se planea
hacer es un ciber ya que contara con el servicio de internet y además con impresiones, copias,
escaneos y se tratara de satisfacer las necesidades de los clientes.
Aquí se mostraran algunos diseños de la instalación de la red y como irán ordenadas las
computadoras y los demás equipos.
Como ya se había mencionado todo esto se acompañara de imágenes para un mejor
entendimiento de lo que se llevara a cabo.

4. Página4 de 15
UBICACIÓN FISICA

5. Página5 de 15
CARACTERISTICAS DEL LUGAR

6. Página6 de 15
NOMBRE DEL PROYECTO
COMUNIDAD EN CONEXIÓN
OBJETIVO DEL PROYECTO
Con este proyectose pretende crearunaredde área local para beneficiar a la comunidad de SAN
FRANCISCO y que así tenga acceso a internet y a los servicios que este ofrece ya que en esta
comunidad no cuentan con ese servicio y necesitan salir a otras comunidades vecinas.
TIEMPO ESTIMADO
Este proyecto tiene un tiempo aproximado de 1 mes ya que el espacio seleccionado está vacío y
disponible en todo momento.
REQUERIMIENTOS DEL PROYECTO
 N° DE EQUIPOS DE COMPUTO: se utilizaralacantidadde 10 equiposde cómputo,estos
con lassiguientescaracterísticas,sonall inone HP,discodurode 500 GB, webcamywifi.
Cada unocon un costo de $5,490. Así que entotal seríaun costo de $54,900 pesos.
 N° DE REGULADORES: se utilizaran4reguladoresmarcaCOMPLET 4 contactos, 1300 VA,
colornegro,con un costo de $185 pesoscada uno.Así que entotal seria$740 pesos.

7. Página7 de 15
 APLICACIONESA UTILIZAR: se compraran lossiguientessoftware,paquete de office 2013
con un costo de $690 y un antivirusconuncosto de $340.
 MOBILIARIOREQUERIDO: se utilizaran10 cibermueblescolorblancoconuncosto de
$580 pesoscada uno.Así que entotal serian$5,800 pesos. Se utilizaran10 sillas
ergonómicas conun costode $200 pesoscadasillay con untotal de $2,000. Tambiénse
utilizaraunescritorioconuncosto de $1,250.
 METROS DE CABLE UTP: se comprara una bobinade 305 m de cable UTP categoría 6, con
un costode $846 pesos.

8. Página8 de 15
 CANTIDADDE FACEPLACE: utilizaré 4faceplate marcaintellinet,montaje al ras,cuatro
puertos.Conun costocada de $139 pesoscada uno,entotal seria$556 pesos.
 CANTIDADDE PLUGS: se comprara unpaquete de 100pz de conectoresplugrj45 categoria
6. Esto con un costo de $150 pesos.
 CANTIDADDE CANALETAS: se utilizarancanaletasparasistemade canalizaciónyfijación.
Cada una con uncosto de $51 pesos.Y se necesitaran4 de diferentestamaños.
 N° DE SWICTCH Y PUERTOS REQUERIDOS: necesitare unswictch linksysde 24 puertoscon
un costode $ 2,519 pesos.

9. Página9 de 15
 RECURSOS VARIOS:se anexaraunaimpresoraHPmultifuncional consistemade tinta
continuay wifi.Estatiene uncostode $1,890.
 SERVICIOSQUE SE COMPARTIRAN: el serviciode internetse contrataraenTelmex.Donde
se pagara mensualmente$498 pesos.
TIPO DE CABLE A USAR
El tipode cable que se utilizaraseráde categoría6, con unavelocidad de transmisión de 1GB/s, la
distanciamáximaque puede haberentre 2 computadoras es de 100 m la topología física a usar es
de estrella ya que es una de las sencillas y comunes, es estándar que se utilizara para armar los
cables serán los estándar 568 A y 568 B ya que serán cables cruzados.
TIPO DE DIRECCIONAMIENTO A IMPLEMENTAR
Se utilizaran direcciones IPv4, se trabajara con la clase C ya que es la más común y la que Telmex
maneja, se asignaran direcciones IP dinámicas pues se tendrá un servidor DHCP y serán
direcciones IP públicas.

10. Página10 de 15
DISTRIBUCIÓN DEL LUGAR
Aquí se muestranlasventanasyla puertadel espaciodonde se realizarael ciber.

11. Página11 de 15
DIAGRAMA DE ALIMENTACIÓN ELECTRICA
Aquí muestracomoquedarandistribuidoslosenchufesde laenergíaeléctrica.

12. Página12 de 15
DIAGRAMA DE INSTALACION DE CANALETAS Y FACEPLATE Y CABLES
Aquí se observalainstalaciónde loscablesatravésde canaletasyla distribuciónde losfaceplate.

13. Página13 de 15
MOBILIARIO INSTALADO
Aquí observamoscomoquedaradistribuidoel mobiliario.

14. Página14 de 15
DIAGRAMA FINAL
Aquí ya se muestratodolosdiagramasanteriores,yobservamoscomoquedaranuestrociber.

15. Página15 de 15
SECUENCIA DE ACTIVIDADES
1. Primero buscamos un lugar donde se pueda ubicar un ciber o laboratorio.
2. Después comenzamos a checar lo que necesitaríamos para llevarlo a cabo.
3. Luego hacemos la instalación de la luz eléctrica.
4. Despuésde yaconseguirlosmaterialesse hace la contratación e instalación del internet.
5. Entonces comenzamos a colocar las canaletas con sus respectivos cables y colocamos los
faceplate de una forma que todos los equipos estuvieran a su alcancé.
6. Metemos todo el mobiliario, para empezar a acomodar de una manera ordenada.
7. Introducimos todos los equipos, tanto PCs como impresoras.
8. Ahora solo queda disfrutar sus servicios.
CONCLUSIÓN
Con este proyecto me doy cuenta todo lo que implica poner un ciber, no solo es conectar los
equipoyya si no que detrás de todo eso existen estándares y normas para que un laboratorio se
vea ordenado. También me ayudo a realizar una cotización de precios y aproximadamente se
requieren$72,290 pesosparapoderllevareste proyectoacabo. Si realizáramoseste proyecto, mi
proyectotendríamucho impactoy beneficioyaque lacomunidadlo necesita mucho. A veces uno
piensa que un ciber se basa solamente en las computadoras y el internet, y pues no porque
tambiénse debe de checar las direcciones IP y como serán asignadas o si se utilizara direcciones
públicas o privadas.
