El documento habla sobre el cableado estructurado, incluyendo sus ventajas como permitir cambios flexibles y movimientos de personal sin modificar la infraestructura subyacente. También discute las normas ANSI/EIA/TIA-568, 569 y 606 que regulan los sistemas de cableado estructurado y su administración, así como las categorías de cableado que definen las velocidades y distancias máximas de transmisión. Finalmente, explica los componentes principales de un sistema de cableado estructurado como el cableado horizontal y vertical

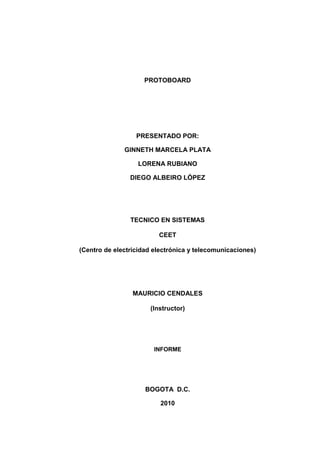

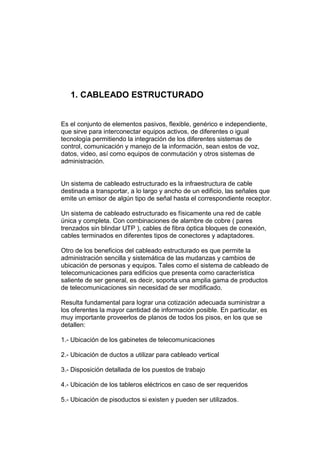

1. CABLEADO ESTRUCTURADO<br />GINNETH MARCELA PLATA<br />LORENA RUBIANO<br />DIEGO ALBEIRO LÓPEZ<br />TECNICO EN SISTEMAS<br />CEET<br />(Centro de electricidad electrónica y telecomunicaciones)<br />BOGOTA D.C.<br />2010<br />PROTOBOARD<br />PRESENTADO POR:<br />GINNETH MARCELA PLATA<br />LORENA RUBIANO<br />DIEGO ALBEIRO LÓPEZ<br />TECNICO EN SISTEMAS<br />CEET<br />(Centro de electricidad electrónica y telecomunicaciones)<br />MAURICIO CENDALES<br />(Instructor)<br />INFORME<br />BOGOTA D.C.<br />2010<br />INDICE<br /> CABLEADO ESTRUCTURADO <br /> VENTAJAS<br /> DESVENTAJAS<br /> NORMATIVIDAD PARA LOS DISTINTOS CABLEADOS<br /> CATEGORIAS DE NCE<br /> COMPONENTES DE UN SISTEMA<br /> LICITACIÓN<br /> TIPOS DE LICITACIÓN<br />CABLEADO ESTRUCTURADO<br />Es el conjunto de elementos pasivos, flexible, genérico e independiente, que sirve para interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de los diferentes sistemas de control, comunicación y manejo de la información, sean estos de voz, datos, video, así como equipos de conmutación y otros sistemas de administración.<br />Un sistema de cableado estructurado es la infraestructura de cable destinada a transportar, a lo largo y ancho de un edificio, las señales que emite un emisor de algún tipo de señal hasta el correspondiente receptor.<br />Un sistema de cableado estructurado es físicamente una red de cable única y completa. Con combinaciones de alambre de cobre ( pares trenzados sin blindar UTP ), cables de fibra óptica bloques de conexión, cables terminados en diferentes tipos de conectores y adaptadores.<br />Otro de los beneficios del cableado estructurado es que permite la administración sencilla y sistemática de las mudanzas y cambios de ubicación de personas y equipos. Tales como el sistema de cableado de telecomunicaciones para edificios que presenta como característica saliente de ser general, es decir, soporta una amplia gama de productos de telecomunicaciones sin necesidad de ser modificado.<br />Resulta fundamental para lograr una cotización adecuada suministrar a los oferentes la mayor cantidad de información posible. En particular, es muy importante proveerlos de planos de todos los pisos, en los que se detallen:<br />1.- Ubicación de los gabinetes de telecomunicaciones<br />2.- Ubicación de ductos a utilizar para cableado vertical<br />3.- Disposición detallada de los puestos de trabajo<br />4.- Ubicación de los tableros eléctricos en caso de ser requeridos<br />5.- Ubicación de pisoductos si existen y pueden ser utilizados.<br />VENTAJAS DEL CABLEADO ESTRUCTURADO<br />Un sistema de cableado estructurado se define por oposición a los problemas del cableado no Estructurado, no estándar o cerrado, o propietario de un determinado fabricante.<br />Un “sistema de cableado abierto” por otro lado, es un sistema de cableado estructurado que<br />Está diseñado para ser independiente del proveedor y de la aplicación a la vez.<br />Las características claves de un sistema de cableado abierto son que todos las outlets (salidas Para conexión) del área de trabajo son idénticamente conectados en estrella a algún punto de<br />Distribución central, usando una combinación de medio y hardware que puede aceptar cualquier necesidad de aplicación que pueda ocurrir a lo largo de la vida de los cableados (10 Años).<br />Estas características del sistema de cableado abierto ofrecen tres ventajas principales al Dueño o usuario:<br />a) Debido a que el sistema de cableado es independiente de la aplicación y del proveedor,<br />Los cambios en la red y en el equipamiento pueden realizarse por los mismos cables<br />Existente.<br />b) Debido a que los outlets están cableados de igual forma, los movimientos de personal<br />Pueden hacerse sin modificar la base de cableado.<br />c) La localización de los hubs y concentradores de la red en un punto central de distribución,<br />En general un closet de telecomunicaciones, permite que los problemas de cableado o de<br />Red sean detectados y aislados fácilmente sin tener que parar el resto de la red.<br />DESVENTAJAS<br /> <br />Diferentes trazados de cableado.<br /> Reinstalación para cada traslado.<br /> Cable viejo acumulado y no reutilizable.<br /> Incompatibilidad de sistemas.<br /> Interferencias por los distintos tipos de cables.<br />Mayor dificultad para localización de averías.<br />NORMATIVIDAD PARA LOS DISTINTOS CABLEADOS<br />ANSI/EIA/TIA-568-A DOCUMENTO PRINCIPAL QUE REGULA TODO LO CONCERNIENTE A SISTEMAS DE CABLEADO ESTRUCTURADO PARA EDIFICIOS COMERCIALES:<br />El propósito de la norma EIA/TIA 568A se describe en el documento de la siguiente forma:<br />quot;

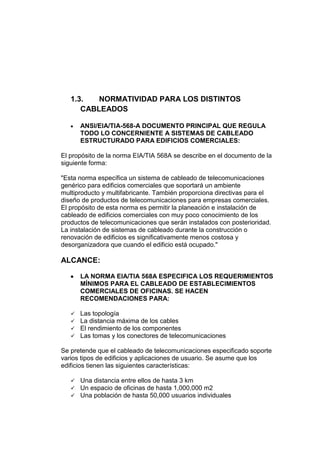

Esta norma específica un sistema de cableado de telecomunicaciones genérico para edificios comerciales que soportará un ambiente multiproducto y multifabricante. También proporciona directivas para el diseño de productos de telecomunicaciones para empresas comerciales. El propósito de esta norma es permitir la planeación e instalación de cableado de edificios comerciales con muy poco conocimiento de los productos de telecomunicaciones que serán instalados con posterioridad. La instalación de sistemas de cableado durante la construcción o renovación de edificios es significativamente menos costosa y desorganizadora que cuando el edificio está ocupado.quot;
<br />ALCANCE:<br />LA NORMA EIA/TIA 568A ESPECIFICA LOS REQUERIMIENTOS MÍNIMOS PARA EL CABLEADO DE ESTABLECIMIENTOS COMERCIALES DE OFICINAS. SE HACEN RECOMENDACIONES PARA: <br />Las topología <br />La distancia máxima de los cables<br />El rendimiento de los componentes <br />Las tomas y los conectores de telecomunicaciones <br />Se pretende que el cableado de telecomunicaciones especificado soporte varios tipos de edificios y aplicaciones de usuario. Se asume que los edificios tienen las siguientes características: <br />Una distancia entre ellos de hasta 3 km <br />Un espacio de oficinas de hasta 1,000,000 m2 <br />Una población de hasta 50,000 usuarios individuales <br />Las aplicaciones que emplean los sistemas de cableado de telecomunicaciones incluyen, pero no están limitadas a: <br />Voz <br />Datos<br />Texto <br />Video <br />Imágenes <br />ESTÁNDAR ANSI/TIA/EIA-569 PARA LOS DUCTOS, PASOS Y ESPACIOS NECESARIOS PARA LA INSTALACIÓN DE SISTEMAS ESTANDARIZADOS DE TELECOMUNICACIONES <br />Este estándar reconoce tres conceptos fundamentales relacionados con telecomunicaciones y edificios: <br />Los edificios son dinámicos. Durante la existencia de un edificio, las remodelaciones son más la regla que la excepción.<br />Este estándar reconoce, de manera positiva, que el cambio ocurre. <br />Los sistemas de telecomunicaciones y de medios son dinámicos. Durante la existencia de un edificio, los equipos de telecomunicaciones cambian dramáticamente. Este estándar reconoce este hecho siendo tan independiente como sea posible de proveedores de equipo. <br />Telecomunicaciones es más que datos y voz. Telecomunicaciones también incorpora otros sistemas tales como control ambiental, seguridad, audio, televisión, alarmas y sonido. De hecho, telecomunicaciones incorpora todos los sistemas de bajo voltaje que transportan información en los edificios. <br />Este estándar reconoce un precepto de fundamental importancia: De manera que un edificio quede exitosamente diseñado, construido y equipado para telecomunicaciones, es imperativo que el diseño de las telecomunicaciones se incorpore durante la fase preliminar de diseño arquitectónico. Esta norma se refiere al diseño especifico sobre la dirección y construcción, los detalles del diseño para el camino y espacios para el cableado de telecomunicaciones y equipos dentro de edificios comerciales.<br />ANSI/EIA/TIA-606 REGULA Y SUGIERE LOS METODOS PARA LA ADMINISTRACION DE LOS SISTEMAS DE TELECOMUNICACIONES.<br />El propósito de este estándar es proporcionar un esquema de administración uniforme que sea independiente de las aplicaciones que se le den al sistema de cableado, las cuales pueden cambiar varias veces durante la existencia de un edificio. Este estándar establece guías para dueños, usuarios finales, consultores, contratistas, diseñadores, instaladores y administradores de la infraestructura de telecomunicaciones y sistemas relacionados. Para proveer un esquema de información sobre la administración del camino para el cableado de telecomunicación, espacios y medios independientes. Marcando con un código de color y grabando en estos los datos para la administración de los cables de telecomunicaciones para su debida identificación. La siguiente tabla muestra el código de color en los cables.<br />NARANJA Terminación central de oficina<br />VERDE Conexión de red / circuito auxiliar<br />PURPURA Conexión mayor / equipo de dato<br />BLANCO Terminación de cable MC a IC<br />GRIS Terminación de cable IC a MC<br />AZUL Terminación de cable horizontal<br />CAFÉ Terminación del cable del campus<br />AMARILLO Mantenimiento auxiliar, alarmas y seguridad<br />ROJO Sistema de teléfono<br />TIA/EIA TSB-72 GUIA PARA EL CABLEADO DE LA FIBRA OPTICA <br />Este documento especifica el camino y conexión del hardware requerido para el sistema de cableado de fibra óptica y equipos localizados dentro del cuarto de telecomunicaciones o dentro del cuarto equipos en el área de trabajo.<br />CATEGORIAS DE NCE:<br />CONCEPTOS BÁSICOS SOBRE CATEGORÍAS:<br /> <br />En los sistemas de cableado estructurado, entran en juego nuevos conceptos que antes no se daban. Para entenderlo, pondremos un ejemplo.<br />No podremos reutilizar la línea existente entre dos teléfonos para una conexión punto a punto entre dos ordenadores, debido a que no sabemos las características de los cables montados y además, si quisiéramos medirlas, nos saldría más caro ( en tiempo y equipo necesario para cada tipo de cable).<br /> <br />Por ello aparece el concepto de Categoría. Esto significa predefinir varios anchos de banda, y darles a cada una un nombre.<br /> <br />CATEGORÍAVELOCIDAD MÁXIMADISTANCIA MÁXIMA310Mbps100 m420 Mbps100 m5100Mbps100 m<br /> <br /> <br />Lo que esta tabla quiere decir es que por ejemplo para una categoría 3 la velocidad máxima de transmisión por ella es de 10 Mbps a una distancia de 100 m. Como se puede observar lo que se vende a los clientes es una velocidad máxima de transmisión a una distancia máxima, pero en esto hay que hacer una salvedad, como siempre en una línea si la velocidad de transmisión la bajamos por supuesto la distancia donde llega la señal aumentará. De todas formas todo ello tendría que ser calculado por el técnico que diseñe la red, quién será el que determinará la distancia máxima (en la práctica). No olvidemos que la tabla es el estándar definido internacionalmente y es lo que en los folletos comerciales se les ofrece a los clientes.<br /> <br />Las categorías inferiores no se tratan porque son de características de muy baja calidad para el mercado actual por lo que no se venden.<br /> <br />Debido a las tecnologías de fabricación se pueden conseguir pares sin apantallar para estas velocidades de transmisión. Estos cables se pueden conseguir debido a la calidad del cobre y del trenzado que se construyen mediante tecnología láser.<br />• CABLEADO DE CATEGORÍA 1:<br />Descrito en el estándar EIA/TIA 568B. El cableado<br />de Categoría 1 se utiliza para comunicaciones<br />Telefónicas y no es adecuado para la transmisión<br />de datos.<br />• CABLEADO DE CATEGORÍA 2 :<br />El cableado de Categoría 2 puede transmitir datos<br />a velocidades de hasta 4 Mbps.<br />• CABLEADO DE CATEGORÍA 3 :<br />El cableado de Categoría 3 se utiliza en redes<br />10BaseT y puede transmitir datos a velocidades<br />de hasta 10 Mbps.<br />• CABLEADO DE CATEGORÍA 4 :<br />El cableado de Categoría 4 se utiliza en redes<br />Token Ring y puede transmitir datos a velocidades<br />de hasta 16 Mbps.<br />• CABLEADO DE CATEGORÍA 5 :<br />El cableado de Categoría 5 puede transmitir datos<br />a velocidades de hasta 100 Mbps. O 100 BaseT<br />• Cableado de categoría 6:<br />Redes de alta velocidad hasta 1Gbps (Equipos)<br /> 1.5 COMPONENTES DE UN SISTEMA.<br /> <br />En conjunto, a todo el cableado de un edificio se llama SISTEMA y a cada parte en la que se subdivide se llama SUBSISTEMA. Se llama estructurado porque obedece a esta estructura definida.<br /> <br />Existen varios tipos de cableado estructurados según la aplicación en que se usen, aunque por lo general se les denomina a todas P.D.S. Las variaciones de unas a otras son, el tipo de componentes utilizados según el ambiente donde se usen, como por ejemplo cables y elementos especiales para ambientes ácidos o húmedos.<br /> LOS COMPONENTES DE UN SISTEMA SON:<br /> <br />Puesto de Trabajo.- Son los elementos que conectan la toma de usuario al terminal telefónico o de datos. Puede ser un simple cable con los conectores adecuados o un adaptador par convertir o amplificar la señal.<br />HORIZONTAL.- Este subsistema comprende el conjunto de medios de transmisión (cables, fibras, coaxiales, etc) que unen los puntos de distribución de planta con el conector o conectores del puesto de trabajo.Ésta es una de las partes más importantes a la hora del diseño debido a la distribución de los puntos de conexión en la planta, que no se parece a una red convencional.<br />En una red convencional los puntos de conexión los colocamos donde el cliente nos dice en el momento de la instalación del equipo y cableamos por donde mejor nos conviene. El cableado estructurado no se monta en el momento de la instalación del equipo, sino que se hace un proyecto de ingeniería sobre el edificio y se estudian de antemano donde se pondrán las tomas.<br />Por ello, la distribución que se aconseja e por metros cuadrados, siendo la densidad aconsejada 2 tomas cada 5 u 6 m2 .<br />·VERTICAL.<br />Está constituido por el conjunto de cables que interconectan las diferentes planta y zonas <br />1186815133350<br />
