Este documento presenta los resultados de una práctica de laboratorio sobre circuitos RC. En la sección 2, se miden las corrientes, tensiones y resistencias para un circuito RC. En la sección 7, se repiten estas mediciones para verificar los resultados. La sección 8 incluye mediciones adicionales de corriente y tensión a diferentes frecuencias. Finalmente, la sección 9 resume cómo cambian las mediciones al variar la frecuencia aplicada.

1. PRACTICA 4
APARTADO 2
I Z = V /I desfase VR VL
Valor Medio -0,89MA 10,06 Ω 81 -10,6V -5,89V
APARTADO 3
APARTADO 5

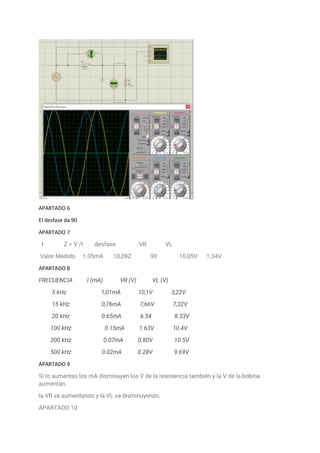

2. APARTADO 6
El desfase da 90
APARTADO 7
I Z = V /I desfase VR VL
Valor Medido 1.05mA 10,09Z 90 10,05V 1.34V
APARTADO 8
FRECUENCIA I (mA) VR (V) VL (V)
5 kHz 1,01mA 10,1V 3,22V
15 kHz 0,76mA 7,66V 7,32V
20 kHz 0.65mA 6.54 8.33V
100 kHz 0.15mA 1.63V 10.4V
200 kHz 0.07mA 0.80V 10.5V
500 kHz 0.02mA 0.28V 9.69V
APARTADO 9
Si lo aumentas los mA disminuyen los V de la resistencia también y la V de la bobina
aumentan.
la VR va aumentando y la VL va disminuyendo.
APARTADO 10

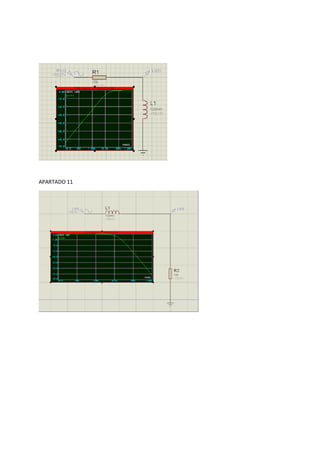

3. APARTADO 11
