La práctica 4 presenta mediciones de intensidad de corriente (I), resistencia (Z), desfase, voltaje de referencia (Vr) y voltaje en la carga (Vl) para diferentes frecuencias de una fuente. Al aumentar la frecuencia, la intensidad y el voltaje en la carga disminuyen mientras que el voltaje de referencia aumenta. Esto se debe a que a mayor frecuencia, la reactancia inductiva del circuito RL se vuelve más prominente y opone más resistencia al flujo de la corriente.

1. PRÁCTICA 4
I Z Desfase Vr Vl
Valor
Medio
0.89mA 11.9k 36º 8.93V 5.69V

2. 6- Desfase=7.2º
I Z Desfase Vr Vl
Valor
Medio
1.05mA 11.13 90º 10.5 V 1.34 V

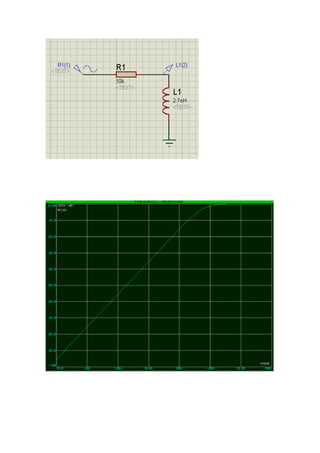

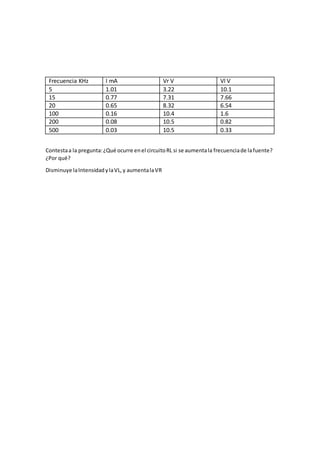

3. Frecuencia KHz I mA Vr V Vl V
5 1.01 3.22 10.1
15 0.77 7.31 7.66
20 0.65 8.32 6.54
100 0.16 10.4 1.6
200 0.08 10.5 0.82
500 0.03 10.5 0.33
Contestaa la pregunta:¿Qué ocurre enel circuitoRL si se aumentala frecuenciade lafuente?
¿Por qué?
Disminuye laIntensidad ylaVL,y aumentalaVR

5. j
