Práctica 5

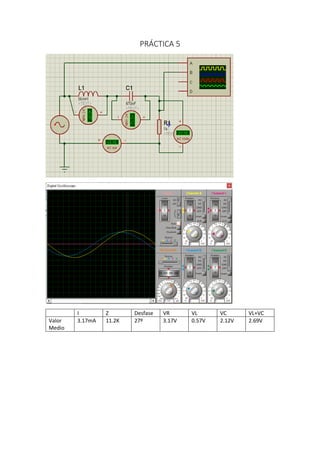

- 1. PRÁCTICA 5 I Z Desfase VR VL VC VL+VC Valor Medio 3.17mA 11.2K 27º 3.17V 0.57V 2.12V 2.69V

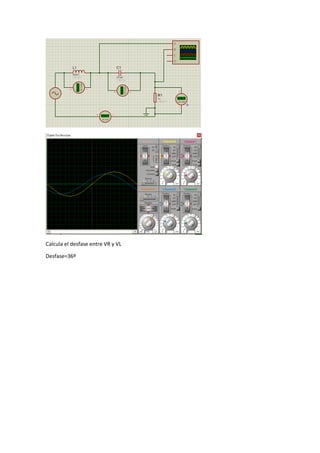

- 2. Calcula el desfase entre VR y VL Desfase=36º
- 3. Calcula el desfase entre VR y VC Desfase=72º Calcula la frecuencia de resonancia fr=981Hz
- 5. f(Hz) 100 200 500 1k 1.5k 2k 3k 5k 10k 50k VR 1.01V 1.86V 3.16V 3.52V 3.37V 3.10V 2.55V 1.78V 0.96V 0.20V En 981Hz-308Hz En 3kHz-308Hz
