1. PRÁCTICA 5
I Z Desfase VR VL VC VL+VC
Valor
Medio
3.17mA 11.2K 27º 3.17V 0.57V 2.12V 2.69V

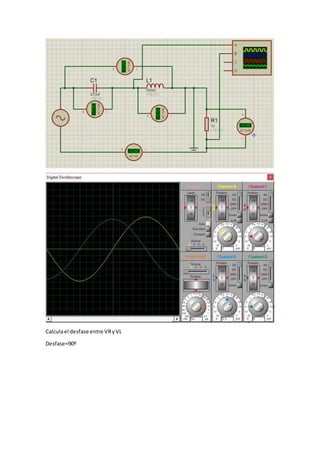

2. Calculael desfase entre VRyVL
Desfase=90º

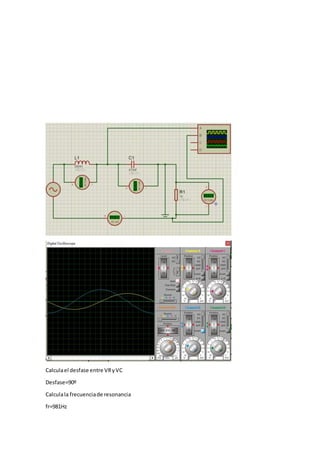

3. Calculael desfase entre VRyVC
Desfase=90º
Calculala frecuenciade resonancia
fr=981Hz

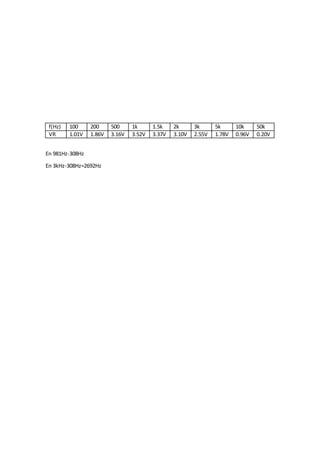

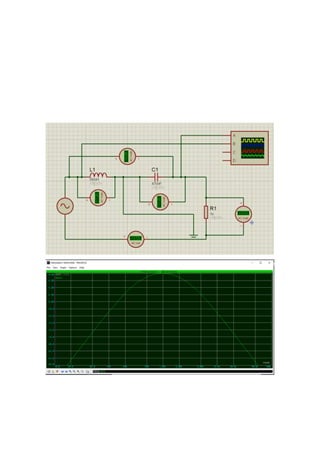

5. f(Hz) 100 200 500 1k 1.5k 2k 3k 5k 10k 50k
VR 1.01V 1.86V 3.16V 3.52V 3.37V 3.10V 2.55V 1.78V 0.96V 0.20V
En 981Hz-308Hz
En 3kHz-308Hz=2692Hz
