La dureza es una propiedad mecánica de los materiales que consiste en la resistencia al desgaste y a dejarse rayar o penetrar por otros materiales más duros. Existen varios métodos para medir la dureza, como el ensayo de Brinell, Vickers y Rockwell, los cuales implican aplicar una carga controlada usando una esfera o punta de diamante y medir las dimensiones de la huella resultante.

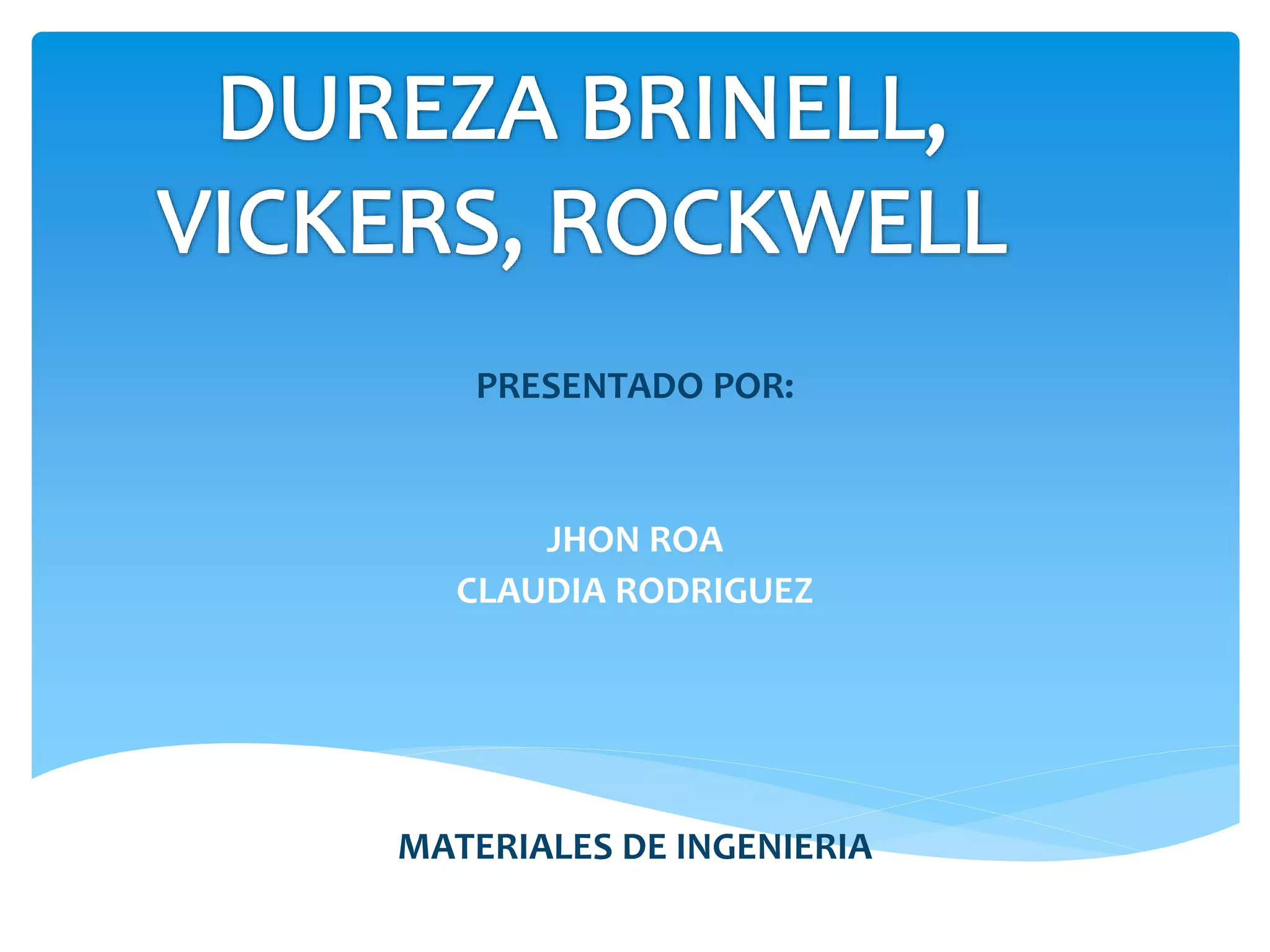

1. PRESENTADO POR:
JHON ROA
CLAUDIA RODRIGUEZ
MATERIALES DE INGENIERIA

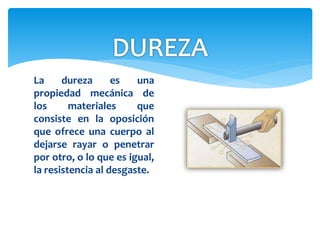

2. La dureza es una
propiedad mecánica de
los materiales que
consiste en la oposición
que ofrece una cuerpo al
dejarse rayar o penetrar
por otro, o lo que es igual,
la resistencia al desgaste.

3. AL RAYADO PENETRACION DINAMICOS
Resistencia que
oponen los
materiales al ser
rayados por
otros mas duros
Resistencia que
oponen al
dejarse penetrar
por otros mas
duros. duros
Reacción o
resistencia elástica
de un material al
chocar contra un
cuerpo mas duro
• Método Brinell
• Método Vickers
• Método Rocwell
• Ensayo de Mohs
• Ensayo de Martens
• Ensayo de lima
• Método de impacto
Poldi.
• Método de
retroceso Shore.
• Método de Shore

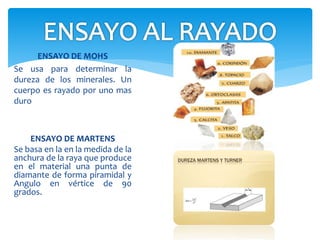

4. ENSAYO DE MARTENS
Se basa en la en la medida de la
anchura de la raya que produce
en el material una punta de
diamante de forma piramidal y
Angulo en vértice de 90
grados.
ENSAYO DE MOHS
Se usa para determinar la
dureza de los minerales. Un
cuerpo es rayado por uno mas
duro

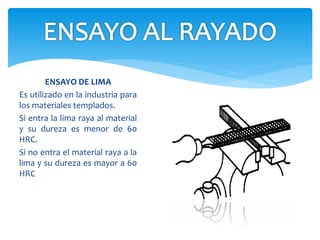

5. ENSAYO DE LIMA
Es utilizado en la industria para
los materiales templados.
Si entra la lima raya al material
y su dureza es menor de 60
HRC.
Si no entra el material raya a la
lima y su dureza es mayor a 60
HRC

6. Estos ensayos presentan la
ventaja de rapidez, comodidad
y utilidad ya que se pueden
hacer en cualquier lugar por
utilizar equipos portátiles.
La desventaja es la menor
fiabilidad del ensayo.

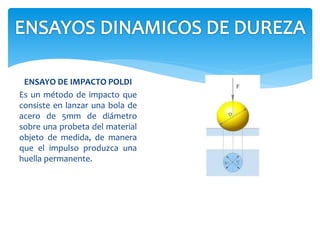

7. ENSAYO DE IMPACTO POLDI
Es un método de impacto que
consiste en lanzar una bola de
acero de 5mm de diámetro
sobre una probeta del material
objeto de medida, de manera
que el impulso produzca una
huella permanente.

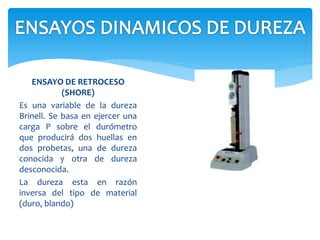

8. ENSAYO DE RETROCESO
(SHORE)
Es una variable de la dureza
Brinell. Se basa en ejercer una
carga P sobre el durómetro
que producirá dos huellas en
dos probetas, una de dureza
conocida y otra de dureza
desconocida.
La dureza esta en razón
inversa del tipo de material
(duro, blando)

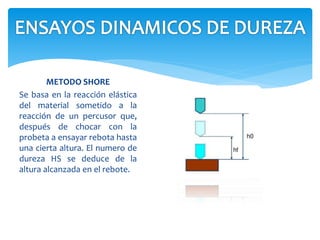

9. METODO SHORE
Se basa en la reacción elástica
del material sometido a la
reacción de un percusor que,
después de chocar con la
probeta a ensayar rebota hasta
una cierta altura. El numero de
dureza HS se deduce de la
altura alcanzada en el rebote.

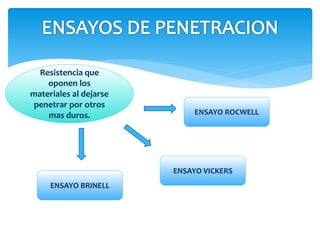

10. Resistencia que
oponen los
materiales al dejarse
penetrar por otros
mas duros. ENSAYO ROCWELL
ENSAYO BRINELL
ENSAYO VICKERS

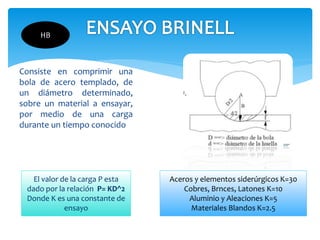

11. Consiste en comprimir una
bola de acero templado, de
un diámetro determinado,
sobre un material a ensayar,
por medio de una carga
durante un tiempo conocido
El valor de la carga P esta
dado por la relación P= KD^2
Donde K es una constante de
ensayo
Aceros y elementos siderúrgicos K=30
Cobres, Brnces, Latones K=10
Aluminio y Aleaciones K=5
Materiales Blandos K=2.5
HB

12. El penetrador utilizado para el
ensayo BRINELL es una esfera
de acero templado de gran
dureza, con un diámetro (D)
que oscila de 1mm a 10mm y a
la que se le aplica una carga
preestablecida durante un
intervalo de tiempo
aproximadamente de 15
segundos.
K carga a utilizar medida en kp.
D diámetro de la bola medida en [mm]
d diámetro de la huella en superficie en
[mm] (se toma como la media de d1 y d2)

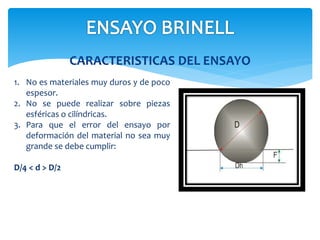

13. CARACTERISTICAS DEL ENSAYO
1. No es materiales muy duros y de poco
espesor.
2. No se puede realizar sobre piezas
esféricas o cilíndricas.
3. Para que el error del ensayo por
deformación del material no sea muy
grande se debe cumplir:
D/4 < d > D/2

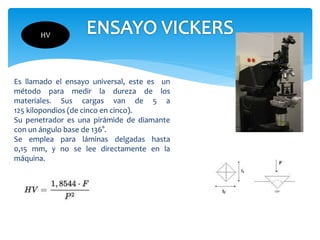

14. Es llamado el ensayo universal, este es un
método para medir la dureza de los
materiales. Sus cargas van de 5 a
125 kilopondios (de cinco en cinco).
Su penetrador es una pirámide de diamante
con un ángulo base de 136°.
Se emplea para láminas delgadas hasta
0,15 mm, y no se lee directamente en la
máquina.
HV

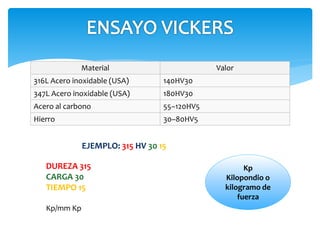

15. Material Valor
316L Acero inoxidable (USA) 140HV30
347L Acero inoxidable (USA) 180HV30
Acero al carbono 55–120HV5
Hierro 30–80HV5
EJEMPLO: 315 HV 30 15
DUREZA 315
CARGA 30
TIEMPO 15
Kp/mm Kp
Kp
Kilopondio o
kilogramo de
fuerza

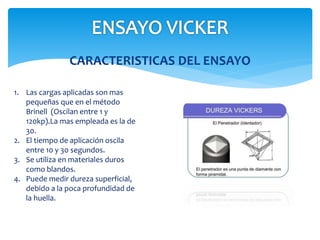

16. CARACTERISTICAS DEL ENSAYO
1. Las cargas aplicadas son mas
pequeñas que en el método
Brinell (Oscilan entre 1 y
120kp).La mas empleada es la de
30.
2. El tiempo de aplicación oscila
entre 10 y 30 segundos.
3. Se utiliza en materiales duros
como blandos.
4. Puede medir dureza superficial,
debido a la poca profundidad de
la huella.

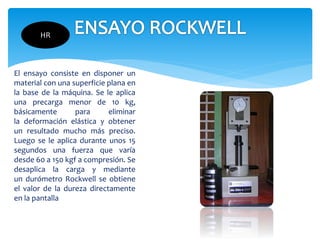

17. El ensayo consiste en disponer un
material con una superficie plana en
la base de la máquina. Se le aplica
una precarga menor de 10 kg,
básicamente para eliminar
la deformación elástica y obtener
un resultado mucho más preciso.
Luego se le aplica durante unos 15
segundos una fuerza que varía
desde 60 a 150 kgf a compresión. Se
desaplica la carga y mediante
un durómetro Rockwell se obtiene
el valor de la dureza directamente
en la pantalla
HR

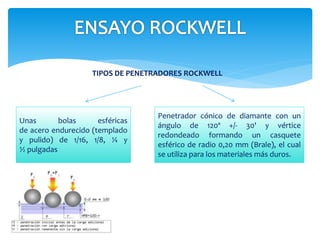

18. TIPOS DE PENETRADORES ROCKWELL
Unas bolas esféricas
de acero endurecido (templado
y pulido) de 1/16, 1/8, ¼ y
½ pulgadas
Penetrador cónico de diamante con un
ángulo de 120º +/- 30' y vértice
redondeado formando un casquete
esférico de radio 0,20 mm (Brale), el cual
se utiliza para los materiales más duros.

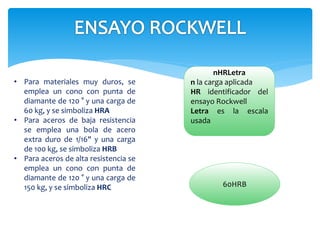

19. • Para materiales muy duros, se
emplea un cono con punta de
diamante de 120 ° y una carga de
60 kg, y se simboliza HRA
• Para aceros de baja resistencia
se emplea una bola de acero
extra duro de 1/16" y una carga
de 100 kg, se simboliza HRB
• Para aceros de alta resistencia se
emplea un cono con punta de
diamante de 120 ° y una carga de
150 kg, y se simboliza HRC
nHRLetra
n la carga aplicada
HR identificador del
ensayo Rockwell
Letra es la escala
usada
60HRB

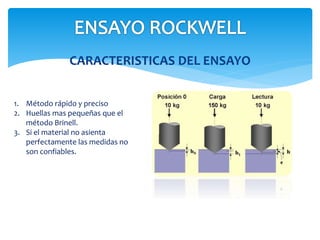

20. CARACTERISTICAS DEL ENSAYO
1. Método rápido y preciso
2. Huellas mas pequeñas que el
método Brinell.
3. Si el material no asienta
perfectamente las medidas no
son confiables.

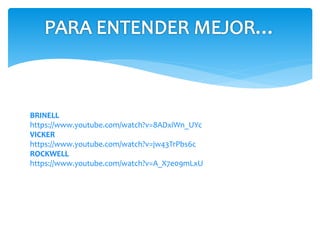

21. BRINELL
https://www.youtube.com/watch?v=8ADxiWn_UYc
VICKER
https://www.youtube.com/watch?v=jw43TrPbs6c
ROCKWELL
https://www.youtube.com/watch?v=A_X7e09mLxU
