1. Memorias Catedratico: Edgar Erazo Asignatura: Taller UNIVERSIDAD PEDAGOGICA FRANCISCO MORAZAN

2. Objetivos General Describir los distintos tipos de Memoria. Objetivos Especificos Definir la funcionalidad de la Memoria RAM. Conocer los tipos de modulos de Memoria y su ubicacion en la Targeta Madre. Describir la utilidad de la Memoria ROM. Conocer la importancia de la Memoria Cache. Instalar o Sustituir una Memoria RAM.

3. Contenidos Fundamentos de la Memoria. Módulos de la Memoria. Memoria Rom. Memoria Cache. Problemas de la Memoria. Instalación o Sustitución de Memoria RAM.

4. Fundamentos de la Memoria La memoria es el espacio del trabajo del procesador de la computadora. Es una área de almacenamiento provisional en donde debe residir los programas y datos utilizados por el procesador. El almacenamiento en memoria es considerado temporal porque los datos y el programa permanecen en ella solo en tanto que la computadora tenga suministro electrico o no sea reiniciada.

5. RAM Es la memoria principal por que es posible acceder a cualquier ubicación de ella. La memoria almacena temporalmente un programa junto con los datos usados por el, mientras esta en ejecucion.

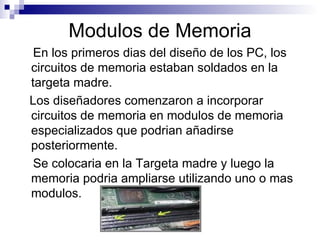

6. Modulos de Memoria En los primeros dias del diseño de los PC, los circuitos de memoria estaban soldados en la targeta madre. Los diseñadores comenzaron a incorporar circuitos de memoria en modulos de memoria especializados que podrian añadirse posteriormente. Se colocaria en la Targeta madre y luego la memoria podria ampliarse utilizando uno o mas modulos.

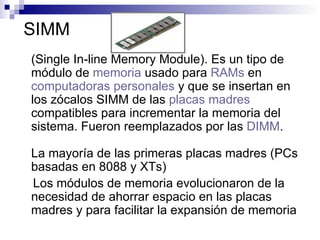

7. SIMM (Single In-line Memory Module). Es un tipo de módulo de memoria usado para RAMs en computadoras personales y que se insertan en los zócalos SIMM de las placas madres compatibles para incrementar la memoria del sistema. Fueron reemplazados por las DIMM . La mayoría de las primeras placas madres (PCs basadas en 8088 y XTs) Los módulos de memoria evolucionaron de la necesidad de ahorrar espacio en las placas madres y para facilitar la expansión de memoria

8. El primer SIMM apareció en las PS/2 a mediado de los 80. Los primeros socket para SIMMs eran más difíciles de insertar, por esto fueron reemplazados rápidamente por sockets ZIF . Tamaños estándares disponibles: • 30-pin SIMM: 256 KB, 1 MB, 4 MB, 16 MB. • 72-pin SIMM: 1 MB, 2 MB, 4 MB, 8 MB, 16 MB, 32 MB, 64 MB, 128 MB.

9. DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en línea doble . Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron el mercado.

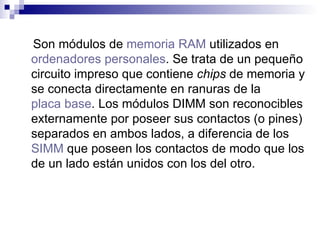

10. Son módulos de memoria RAM utilizados en ordenadores personales . Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base . Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.

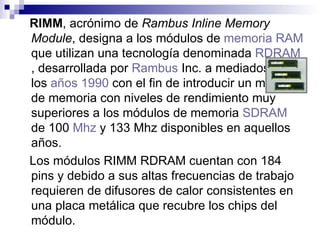

11. RIMM , acrónimo de Rambus Inline Memory Module , designa a los módulos de memoria RAM que utilizan una tecnología denominada RDRAM , desarrollada por Rambus Inc. a mediados de los años 1990 con el fin de introducir un módulo de memoria con niveles de rendimiento muy superiores a los módulos de memoria SDRAM de 100 Mhz y 133 Mhz disponibles en aquellos años. Los módulos RIMM RDRAM cuentan con 184 pins y debido a sus altas frecuencias de trabajo requieren de difusores de calor consistentes en una placa metálica que recubre los chips del módulo.

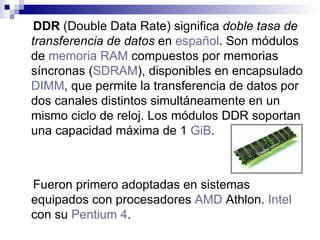

12. DDR (Double Data Rate) significa doble tasa de transferencia de datos en español . Son módulos de memoria RAM compuestos por memorias síncronas ( SDRAM ), disponibles en encapsulado DIMM , que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 1 GiB . Fueron primero adoptadas en sistemas equipados con procesadores AMD Athlon . Intel con su Pentium 4 .

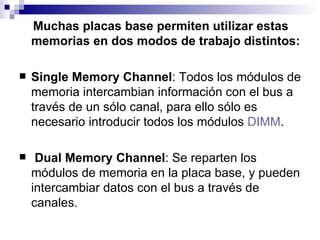

13. Muchas placas base permiten utilizar estas memorias en dos modos de trabajo distintos: Single Memory Channel : Todos los módulos de memoria intercambian información con el bus a través de un sólo canal, para ello sólo es necesario introducir todos los módulos DIMM . Dual Memory Channel : Se reparten los módulos de memoria en la placa base, y pueden intercambiar datos con el bus a través de canales.

14. ROM Memoria de sólo lectura (normalmente conocida por su acrónimo, R emember O ver M emory) es una clase de medio de almacenamiento utilizado en los ordenadores y otros dispositivos electrónicos. Los ordenadores domésticos a comienzos de los 80 venían con todo su sistema operativo en ROM .

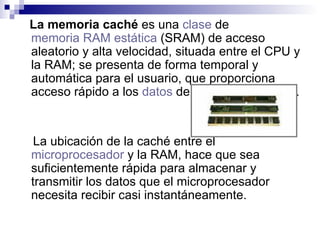

15. La memoria caché es una clase de memoria RAM estática (SRAM) de acceso aleatorio y alta velocidad, situada entre el CPU y la RAM; se presenta de forma temporal y automática para el usuario, que proporciona acceso rápido a los datos de uso más frecuente. La ubicación de la caché entre el microprocesador y la RAM, hace que sea suficientemente rápida para almacenar y transmitir los datos que el microprocesador necesita recibir casi instantáneamente.

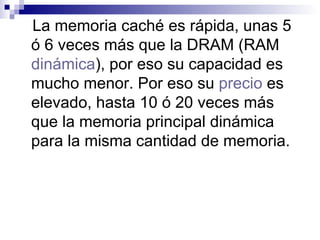

16. La memoria caché es rápida, unas 5 ó 6 veces más que la DRAM (RAM dinámica ), por eso su capacidad es mucho menor. Por eso su precio es elevado, hasta 10 ó 20 veces más que la memoria principal dinámica para la misma cantidad de memoria.

17. Instalacion/Sustitucion de Memoria RAM Determinación la ubicación de los modulos de memoria en la tarjeta madre. Reconocer el tipo de memoria necesaria(SIMM,DIMM,DDR) Colocar los extremos de la memoria entre los soportes del modulo de la tarjeta madre, de manera que coincidan las ranuras de division. Presionar lo suficiente hasta que los soportes sujeten de forma segura la memoria.

18. Taller Catedratico: Edgar Erazo [email_address] Cel:96215491 Omoa, Cortes
