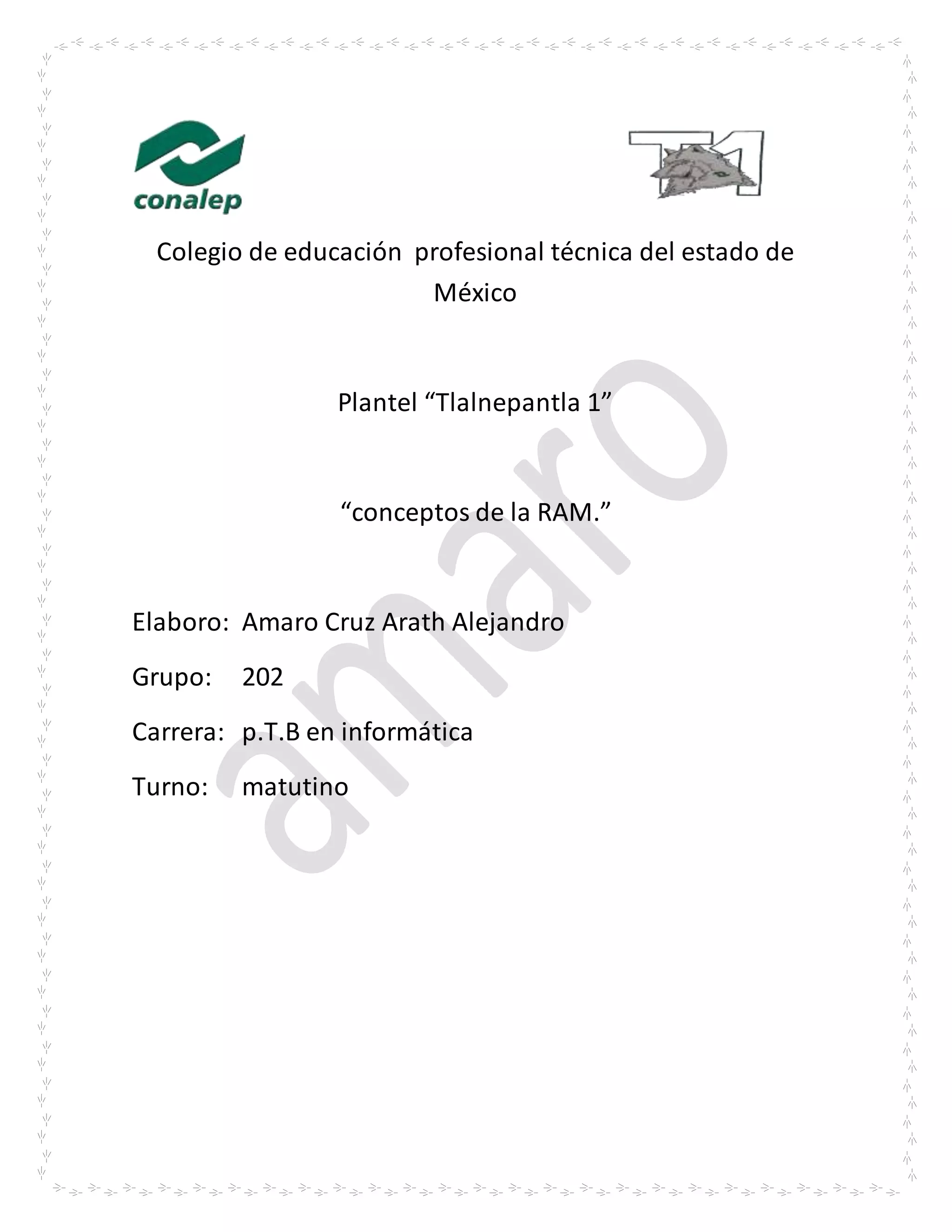

1. Colegio de educación profesional técnica del estado de
México
Plantel “Tlalnepantla 1”
“conceptos de la RAM.”
Elaboro: Amaro Cruz Arath Alejandro
Grupo: 202
Carrera: p.T.B en informática
Turno: matutino

2. MEMORIA RAM
RAM es el acrónimo del concepto inglés de Random Access Memory (Memoria de
Acceso Aleatorio). Se trata de la memoria que, en un equipo informático, es
utilizada por un procesador para recibir instrucciones y guardar los resultados.
Puede decirse que la RAM es el área de trabajo del software de una computadora.
Se conoce como caché a la memoria intermedia entre el procesador y la RAM,
que brinda un acceso rápido a la memoria principal (que suele situarse en el disco
duro).
La RAM es el lugar donde se cargan las órdenes que deben ejecutar dispositivos
como el procesador. El acceso aleatorio está vinculado a que el periodo temporal
de espera para la ejecución de una instrucción es igual en cualquier posición (no
hace falta respetar un determinado orden para llegar a los datos).
Los módulos de RAM, conocidos simplemente como memoria RAM, son el
componente del hardware que incluye circuitos integrados que se sueldan al
circuito impreso. Estos módulos se instalan en la placa madre para que actúen
como RAM de la computadora.
Los principales estándares de estos módulos de RAM son SIMM (que quedó en
desuso; contaba con un bus de datos de hasta 32 bits), DIMM (utilizado por las
computadoras de escritorio, tiene un bus de datos de 64 bits) y SO-DIMM (usado
por las notebooks, también conocidas como laptops u ordenadores portátiles).

3. Memoria DIMM
Los módulos DIMM son un tipo de módulos de memoria, así llamados por su modo
de disponer los chips que los forman. Asi, DIMM son las siglas de Dual In Line
Memory Module, y como su nombre indica, los módulos se disponen en paralelo,
en uno o ambos lados de la memoria, pero siempre con contactos eléctricos
separados, cada uno independiente del otro. Esta memoria se conecta
directamente a la placa base para que la reconozca y la pueda utilizar, siendo
usada en general como memoria RAM de los PCs de sobremesa.
La ventaja evidente es que la memoria DIMM podía tener hasta el doble de
capacidad con la misma tecnología que las memorias SIMM que se venían
utilizando hasta entonces. Por si fuera poco, al tener ya los módulos emparejados
en un solo chip, permitían trabajar con 64 bits con un sólo módulo, en vez de los
32 normales de las memorias SIMM, lo que le posibilitaba trabajar con
ordenadores, periféricos y sistemas operativos más modernos, que requerían 64
bits, y que por tanto hubiesen necesitado un par de memorias SIMM instaladas de
forma simultánea (32 bitsx2) para poder trabajar.
Alguna variante trabajaba en vez de 64 bits en 72. El motivo de esto era que en
vez de enviar los datos en paquetes de 8 bits los mandaba en paquetes de 9,
siendo el último bit usado para detectar y corregir errores en la transmisión. Esta
tecnología se llamaba ECC, y aunque no era muy común, se usaba para detectar
y corregir fallos en grandes equipos.
Debido a todo lo señalado anteriormente, aunque convivió con un tiempo con los
viejos módulos de memoria, acabó imponiéndose como estandar, hasta que fué
relevada por chips más modernos como los RIMM o los DDR, usados
actualmente. Estos últimos técnicamente siguen siendo módulos DIMM, al usar la
misma tecnología. Es por eso que los módulos DDR se nombran también con
DDRx DIMM (siendo la X un indicador de la versión).
A pesar de tener una estructura común, había muchos tipos de módulos DIMM,
clasificados no sólo según su capacidad (desde 32 mb hasta 512 mb por módulo),
sino también según la velocidad de transferencia (las más comunes eran de 66,
100 ,133 o 150 megaherzios, siendo esa velocidad limitante del rendimiento global
del equipo) o del tiempo de acceso a los datos (entre 12 y 8 nanosegundos).
Generalmente los módulos disponían de 168 contactos o pins de conexión con la
placa base del PC, separados los de un lado de los del otro. También incluían una
muesca o una marca para evitar que se introdujeran en sentido inverso, y eran

4. algo mayores que los SIMM, debido obviamente a que llevaban doble de circuitos
y chips.
MEMORIA RIM
RIMM, acrónimo de Rambus In-line Memory Module(Módulo de Memoria en Línea
Rambus), designa a los módulos de memoria RAM que utilizan una tecnología
denominada RDRAM, desarrollada por Rambus Inc. a mediados de los años
1990 con el fin de introducir un módulo de memoria con niveles de rendimiento
muy superiores a los módulos de memoria SDRAM de 100 MHz y 133 MHz
disponibles en aquellos años.
Los módulos RIMM RDRAM cuentan con 184 pines y debido a sus altas
frecuencias de trabajo requieren de difusores de calor consistentes en una placa
metálica que recubre los chips del módulo. Se basan en un bus de datos de 16
bits y están disponibles en velocidades de 300MHz (PC-600), 356 Mhz (PC-700),
400 MHz (PC-800) y 533 Mhz (PC-1066) que por su pobre bus de 16 bits tenía un
rendimiento 4 veces menor que la DDR. La RIMM de 533MHz tiene un
rendimiento similar al de un módulo DDR133, a pesar de que sus latencias son 10
veces peores que la DDR.
Inicialmente los módulos RIMM fueron introducidos para su uso en servidores
basados en Intel Pentium 4. Rambus no manufactura módulos RIMM sino que
tiene un sistema de licencias para que éstos sean manufacturados por terceros,
siendo Samsung el principal fabricante de éstos.
A pesar de tener la tecnología RDRAM niveles de rendimiento muy superiores a la
tecnología SDRAM y las primeras generaciones de DDR RAM, debido al alto costo
de esta tecnología no tuvo gran aceptación en el mercado de PC. Su momento
álgido tuvo lugar durante el periodo de introducción del Pentium 4 para el cual se
diseñaron las primeras placas base, pero Intel ante la necesidad de lanzar equipos

5. más económicos decidió lanzar placas base con soporte para SDRAM y más
adelante para DDR RAM desplazando esta última tecnología a los módulos RIMM
del mercado que ya no ofrecían ninguna ventaja.
Memoria DDR
Las memorias DDR (Double Data Rate) también llamadas DDR SDRAM, son un
tipo de memoria principal encargada de almacenar datos de programa e
información, para ser usada por la CPU, basada en SDRAM (Memoria Dinámica
de Acceso Aleatorio con una interfaz Sincrónica).
DDR SDRAM (de las siglas en
inglés Double Data Rate Synchronous Dynamic Random-Access Memory) es un
tipo de memoria RAM, de la familia de las SDRAM usadas ya desde principios de
1970. Su primera especificación se publicó en junio de 2000.

6. MEMORIA DDR2
DDR2 SDRAM (de las siglas en inglés Double Data Rate
type two Synchronous Dynamic Random-Access Memory) es un tipo
de memoria RAM, de la familia de las SDRAM usadas ya desde principios de
1970.1
Los módulos DDR2 funcionan con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta
en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la
misma frecuencia de una DDR SDRAM tradicional (si una DDR a 200 MHz reales
entregaba 400 MHz nominales, la DDR2 por esos mismos 200 MHz reales entrega
800 MHz nominales). Este sistema funciona debido a que dentro de las memorias
hay un pequeño buffer que es el que guarda la información para luego transmitirla
fuera del módulo de memoria. En el caso de la DDR convencional este buffer
tomaba los 2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la frecuencia
final. En las DDR2, el buffer almacena 4 bits para luego enviarlos, lo que a su vez
redobla la frecuencia nominal sin necesidad de aumentar la frecuencia real de los
módulos de memoria.
Comparación gráfica entre memorias DDR, DDR2 y DDR3
Las memorias DDR2 tienen mayores latencias que las conseguidas con las DDR
convencionales, cosa que perjudicaba su rendimiento. Reducir la latencia en las
DDR2 no es fácil. El mismo hecho de que el buffer de la memoria DDR2 pueda
almacenar 4 bits para luego enviarlos es el causante de la mayor latencia, debido
a que se necesita mayor tiempo de "escucha" por parte del buffer y mayor tiempo
de trabajo por parte de los módulos de memoria, para recopilar esos 4 bits antes
de poder enviar la información

7. MEMORIA DDR3
DDR3 SDRAM (de las siglas en inglés, Double Data Rate
type three Synchronous Dynamic Random-Access Memory) es un tipo
de memoria RAM, de la familia de las SDRAMusadas ya desde principios de 2010
DDR-3 proviene de ("Dual Data Rate 3"), lo que traducido significa transmisión
doble de datos tercer generación: son el mas moderno estándar, un tipo de
memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles
tienen los chips de memoria en ambos lados de la tarjeta y cuentan con un
conector especial de 240 terminales para ranuras de la tarjeta principal
(Motherboard). También se les denomina DIMM tipo DDR3, debido a que cuentan
con conectores físicamente independientes por ambas caras como el primer
estándar DIMM. Este tipo de memoria cuenta en su gran mayoría de modelos con
disipadores de calor, debido a que se sobrecalientan
