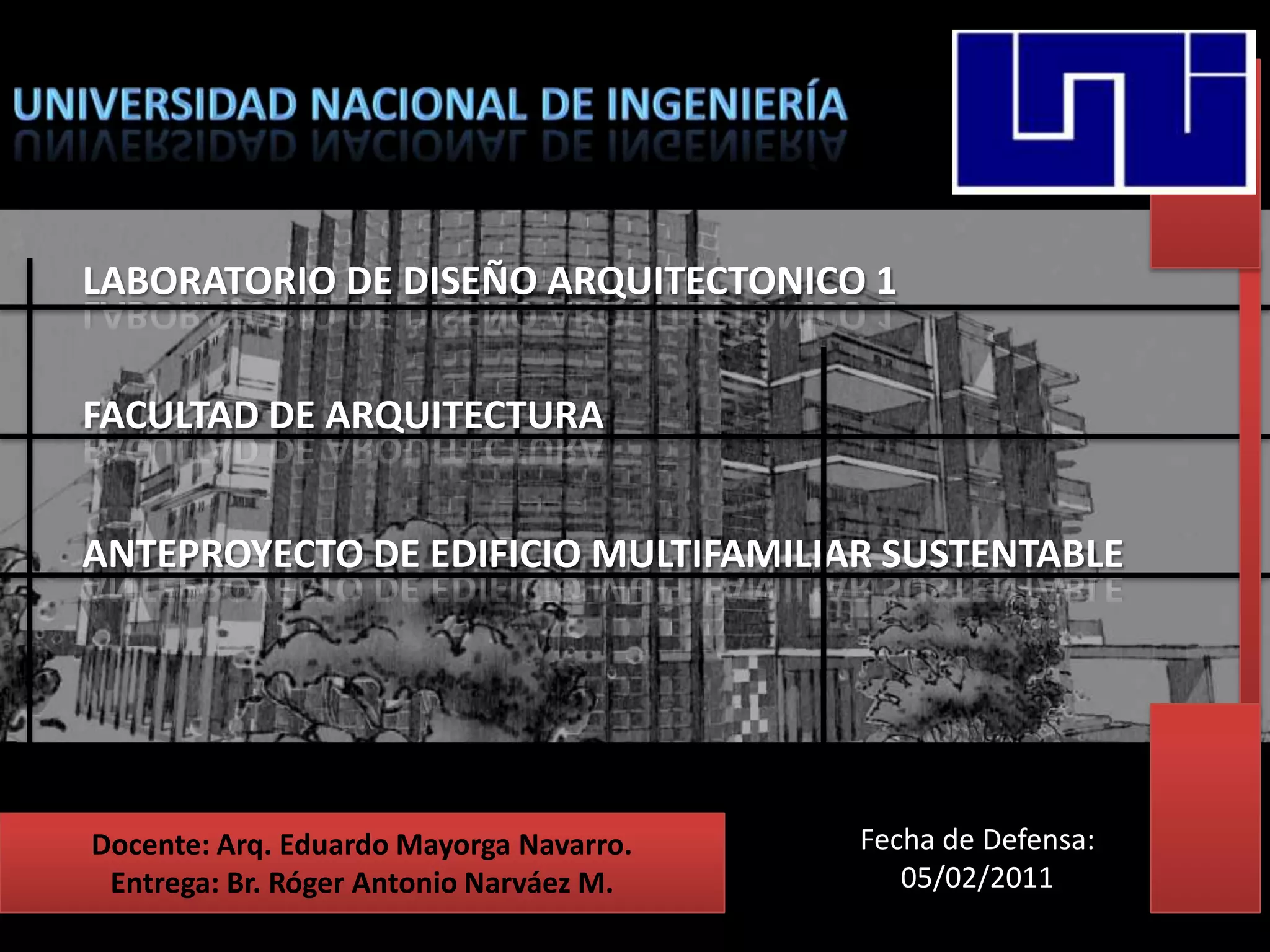

1. UNIVERSIDAD NACIONAL DE INGENIERÍA LABORATORIO DE DISEÑO ARQUITECTONICO 1 FACULTAD DE ARQUITECTURA ANTEPROYECTO DE EDIFICIO MULTIFAMILIAR SUSTENTABLE Docente: Arq. Eduardo Mayorga Navarro. Entrega: Br. Róger Antonio Narváez M. Fecha de Defensa: 05/02/2011

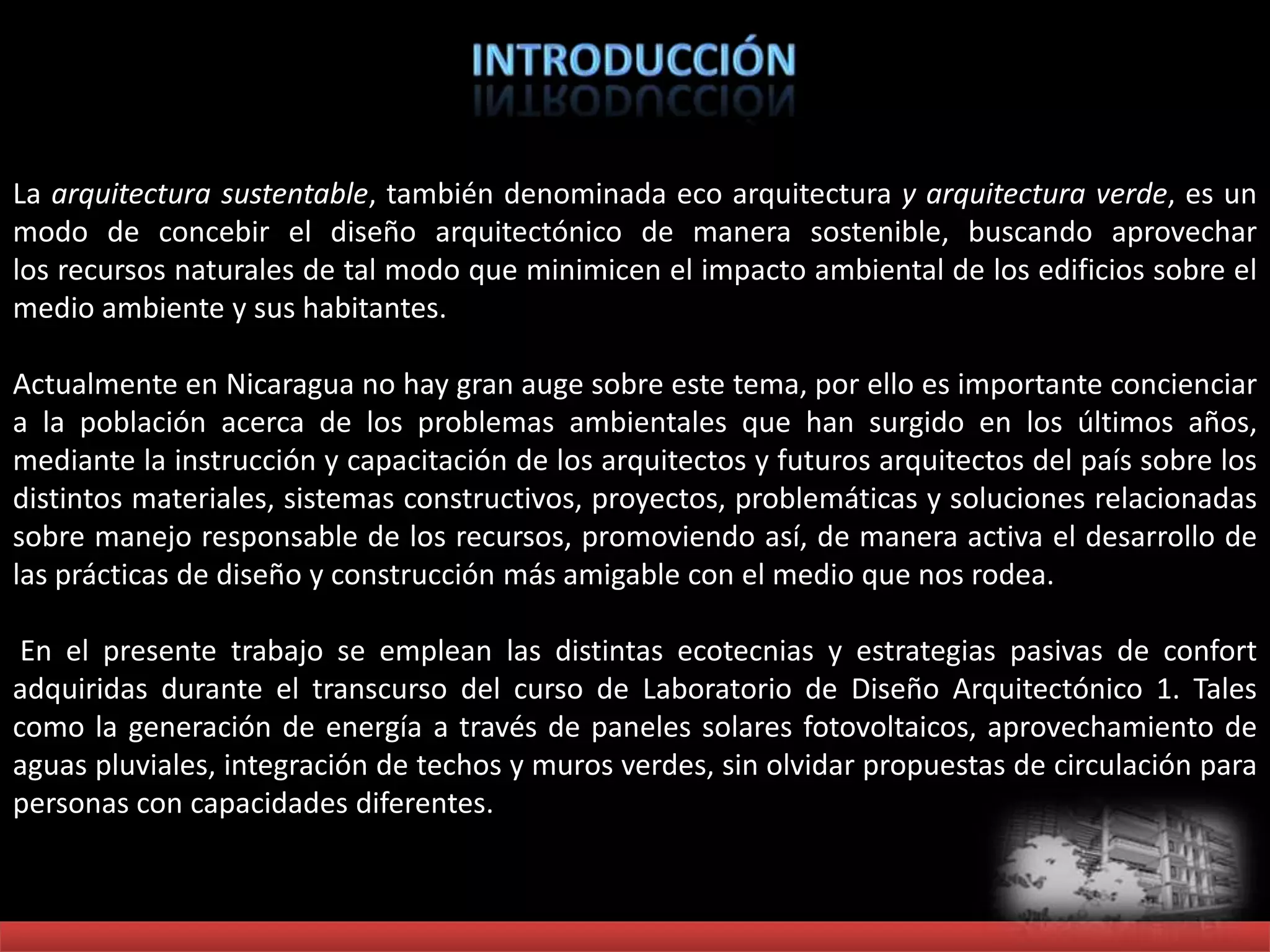

2. INTRODUCCIÓN La arquitectura sustentable, también denominada eco arquitectura y arquitectura verde, es un modo de concebir el diseño arquitectónico de manera sostenible, buscando aprovechar los recursos naturales de tal modo que minimicen el impacto ambiental de los edificios sobre el medio ambiente y sus habitantes. Actualmente en Nicaragua no hay gran auge sobre este tema, por ello es importante concienciar a la población acerca de los problemas ambientales que han surgido en los últimos años, mediante la instrucción y capacitación de los arquitectos y futuros arquitectos del país sobre los distintos materiales, sistemas constructivos, proyectos, problemáticas y soluciones relacionadas sobre manejo responsable de los recursos, promoviendo así, de manera activa el desarrollo de las prácticas de diseño y construcción más amigable con el medio que nos rodea. En el presente trabajo se emplean las distintas ecotecniasy estrategias pasivas de confort adquiridas durante el transcurso del curso de Laboratorio de Diseño Arquitectónico 1. Tales como la generación de energía a través de paneles solares fotovoltaicos, aprovechamiento de aguas pluviales, integración de techos y muros verdes, sin olvidar propuestas de circulación para personas con capacidades diferentes.

3. Elaborar el Anteproyecto Arquitectónico de edificio Multifamiliar que integre las ecotecnias y estrategias bioclimáticas enfocadas a brindar las condiciones de confort con el mínimo gasto de energía. OBJETIVO GENERAL

4. PLANTA DE CONJUNTO Mantenimiento VIENTOS PREDOMINANTES Patio Central Estacionamiento de Administración Estacionamiento público retorno ESQUEMA DE TRAYECTORIA SOLAR ARQUITECTURA SUSTENTABLE Acceso al conjunto

5. PLANTA BAJA Mantenimiento vestidores Tanque de gas Cyber café Sala de Juntas Tienda Múltiple Cocineta Bodega Patio Central Contador Ojo de agua Conserje Ascensores S.S. Caja de escaleras Ojo de agua Sala de espera S.S. ARQUITECTURA SUSTENTABLE

6. PLANTA tipo (4 NIVELES) Apartamento Tipo-1 Apartamento Tipo-3 Apartamento Tipo-2 ARQUITECTURA SUSTENTABLE

7. ELEVACION ARQUITECTONICA NORESTE (2PM) ARQUITECTURA SUSTENTABLE

8. ELEVACION ARQUITECTONICA NOROESTE (2PM) ARQUITECTURA SUSTENTABLE

9. ELEVACION ARQUITECTONICA SURESTE (2PM) ARQUITECTURA SUSTENTABLE

10. ELEVACION ARQUITECTONICA SUROESTE (2PM) ARQUITECTURA SUSTENTABLE

11. CORTE PERSPECTIVADO-1 ARQUITECTURA SUSTENTABLE Corte en planta

12. CORTE PERSPECTIVADO-2 ARQUITECTURA SUSTENTABLE Corte en planta

13. CORTE PERSPECTIVADO-3 ARQUITECTURA SUSTENTABLE Corte en planta

14. ESQUEMAS GENERALES DE VENTILACION NATURAL VENTILACIÓN CRUZADA ESQUEMAS APARTQMQNTO TIPO-1 Detalle de ventilación cruzada ARQUITECTURA SUSTENTABLE Extractores de viento

15. ESQUEMAS GENERALES DE VENTILACION NATURAL VENTILACIÓN CRUZADA ESQUEMAS APARTAMENTO TIPO-2 ARQUITECTURA SUSTENTABLE APARTAMENTO TIPO-3

16. Determinación de aberturas para ventilación nATURAL ARQUITECTURA SUSTENTABLE

17. ESQUEMAS GENERALES DE análisis de iluminación natural VENTILACIÓN CRUZADA ESQUEMAS Entrada de Luz APARTAMENTO TIPO-1 ARQUITECTURA SUSTENTABLE APARTAMENTO TIPO-2

18. ESQUEMAS GENERALES DE análisis de iluminación natural ARQUITECTURA SUSTENTABLE APARTQMQNTO TIPO-3 Entrada de Luz

19. ECOTECNIA: generación de energía eléctrica Paneles colocados con un ángulo de inclinación de 22º ARQUITECTURA SUSTENTABLE PANEL SOLAR DE 1.20 X 0.60 mts

20. ECOTECNIA: aprovechamiento de agua pluvial En este caso el sistema de captación de agua pluvial logra cubrir el 75%.de la demanda calculada. ARQUITECTURA SUSTENTABLE

21. ECOTECNIA: aprovechamiento de agua pluvial Se utilizaran 3 Tanques de Polipropileno de 40,000 Litros cada uno. Son de peso ligero; el agua se calienta si el tanque esta expuesto a la luz del sol, por lo que se colocaran Bajo tierra. ARQUITECTURA SUSTENTABLE

22. ECOTECNIA: integración de techos y muros verdes MUROS VERDES. ARQUITECTURA SUSTENTABLE

23. ECOTECNIA: integración de techos y muros verdes MUROS VERDES. Diseño de muros verdes. Diseño de muros verdes. ARQUITECTURA SUSTENTABLE Rampas para personas con capacidades diferentes, con una pendiente de 6%.

24. ECOTECNIA: integración de techos y muros verdes TECHOS VERDES. Diseño de techos verdes. DETALLE DE TECHOS VERDES. ARQUITECTURA SUSTENTABLE Diseño de techos verdes.

25. Perspectivas externas ARQUITECTURA SUSTENTABLE VISTA EXTERNA-1.

26. Perspectivas externas ARQUITECTURA SUSTENTABLE VISTA EXTERNA-2.

27. Perspectivas externas ARQUITECTURA SUSTENTABLE VISTA EXTERNA-3.

28. Perspectivas externas ARQUITECTURA SUSTENTABLE VISTA EXTERNA-4.

29. Vistas internas SALA-COMEDOR APARTAMENTO-1. VESTIBULO. CYBER CAFÉ. SALA DE ESPERA. ARQUITECTURA SUSTENTABLE

30. Conclusión En el presente trabajo se lograron aplicar las diferentes ecotecnias y estrategias pasivas que han sido impartidas durante el transcurso del modulo de diseño, siendo estas pilares de la arquitectura sustentable; A la vez , se implementaron los conocimientos sobre el diseño de edificios multifamiliares, resolviendo problemas de organizaciones espaciales y circulación tanto vertical como horizontal , sin dejar a un lado el carácter compositivo del inmueble, logrando una armonía, entre función, forma y estructura. MUCHAS GRACIAS…
