El edificio utiliza una pantalla estructurada de acero cubierta con una piel vegetal de hojas persistentes para reducir la temperatura interior en unos 4°C. Se diseñó una estructura modular de hormigón de 10x10m para cumplir con un presupuesto restrictivo de $400 por metro cuadrado. La envolvente vegetal y las aceras empedradas húmedas ayudan a mantener fresco el edificio y disminuir la carga térmica en el clima tropical.

5. Edificio Pérgola
Un edificio de una planta regular estructurada en Hormigón Armado modulado en 10m x 10m es recubierta por
una pantalla estructurada en acero que recibe una trama vertical por la que trepa una piel vegetal de hoja
persistente.El edificio se posa sobre una base de piedras humedecidas que aceleran la evaporación.La
estrategia simple permite bajar la temperatura de la envolvente en unos significativos 4ºC y responder a una
exigencia presupuestaria de no sobrepasar los USD 400 por m2 de superficie construida.El mérito está en el
concepto con que se enfrenta la demanda del cliente y la respuesta simple de la pantalla vertical. El control
solar es una estrategia de diseño pasiva eficaz en un clima tropical desplazado por la altitud (sobre los
1.100msnm) y con abundante radiación solar.Una radiación directa sobre los cristales (aún con factor de
sombra) y la masa térmica del hormigón de la estructura generaría un efecto de invernadero de importante
impacto sobre la temperatura interior del edificio.En este caso, la evaporación del perímetro empedrado y
húmedo contribuye adicionalmente a los efectos de reducir la temperatura.La selección de una especie
vegetal de rápido crecimiento y que se adapte a las condiciones de clima del lugar es clave en el logro de los
objetivos planteados.Desde la perspectiva del edificio,esta piel se ha dispuesto,además,como un gesto que
acentúa la volumetría y que dibuja y remarca los accesos.En la fachada de acceso,una marquesina y un
balcón en voladizo contribuyen a generar un cono de sombra que protege parcialmente el mamparo de cristal
del acceso. El acero está utilizado en forma simple y efectiva. Su expresión más elaborada se manifiesta en la
estructura del balcón y,especialmente,en una escalera interior que evoca con éxito la arquitectura naval.
F. Pfenniger
Obra:
Ubicación:

6. Arquitectura:
Superficie
Ingeniería:
Año:
Web:
Edificio Pérgola
San Antonio de Belén, Heredia, Costa Rica
Bruno Stagno
2.823m2
datos
2003
w ww.brunostagno.info

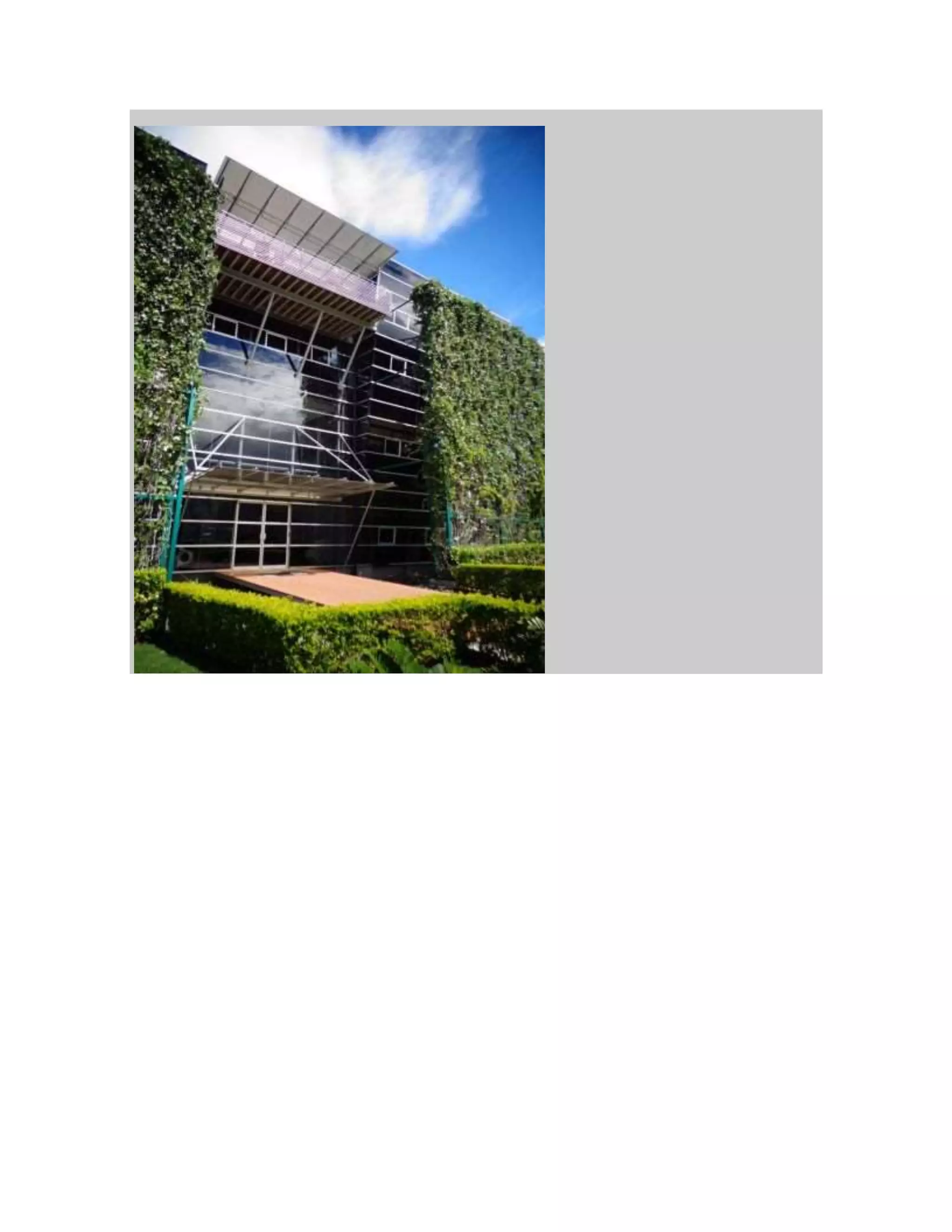

Pantallas verticales para reducir el deslumbramiento y el calor en unos 4° C, para mayor confort a lo interno
del edificio.
El cliente desafió a un reto complicado: lograr un edificio de US$400 el m2, con áreas públicas acabadas y
fachadas diseñadas y el resto en obra gris. Para lograr este difícil objetivo, se diseñó una estructura
prefabricada de concreto modulada en 10 x 10m, forrada con una fachada diseñada especialmente.
Como esta solución genera una radiación muy alta y por ende una temperatura elevada al interior, se forró la
fachada con una envolvente vegetal cuya función es refrescar las paredes, mantenerlas en sombra y reducir
la carga térmica. Las aceras empedradas se mantienen húmedas para disminuir el calor de las paredes.

7. Se capitalizan los reflejos,difíciles de captar en fotografía, como imágenes clonadas del mismo edificio o del
entorno, que se proyectan sobre las superficies brillantes y que enriquecen la experiencia espacial,
saturándolo de imágenes simultáneas e insólitas.

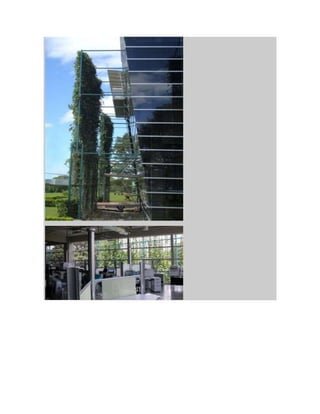

Las plantas trepadoras son Thunbergia grandiflora que no pierden la hoja y sus flores lilas permanecen todo el
año. En ocho semanas algunas de ellas habian crecido hasta el nivel del tercer piso.
