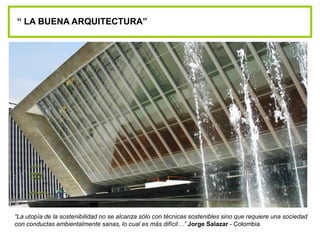

1. “La utopía de la sostenibilidad no se alcanza sólo con técnicas sostenibles sino que requiere una sociedad
con conductas ambientalmente sanas, lo cual es más difícil…” Jorge Salazar - Colombia
“ LA BUENA ARQUITECTURA”

2. “ Si un saber científico-tecnológico se
ha ocupado sistemáticamente y
exhaustivamente en aumentar los
umbrales de riesgo, es explicable que
aparezca un saber alternativo y crítico
que procure definir parámetros de
control a ese proceso ,de aumentar las
apuestas de riesgo.”
Roberto Fernández-
del proyecto al eco-proyecto

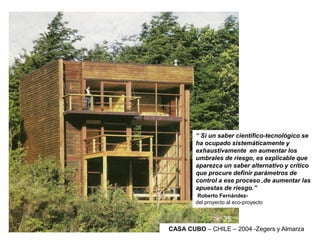

CASA CUBO – CHILE – 2004 -Zegers y Almarza

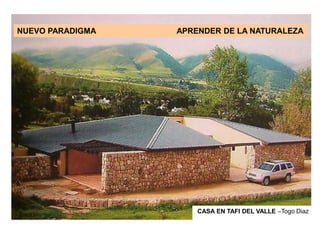

3. Propiciar relaciones SOSTENIBLES con el MA
CASA EN TAFI DEL VALLE –Togo Diaz
NUEVO PARADIGMA APRENDER DE LA NATURALEZA

4. Edward Lorenz/ Meteorólogo estadounidense
1918-2008
Creador de la teoría del caos y el efecto mariposa
Un nuevo concepto del orden : UNA ECOLOGIA EN
MOVIMIENTO
ORDEN DIFERENTE / DESORDEN APARENTE
Un cambio pequeño puede producir cambiar drásticamente
el comportamiento a largas distancias

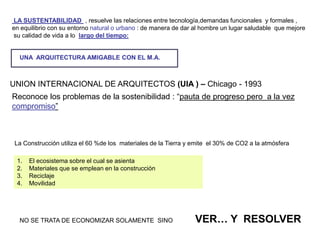

5. UNION INTERNACIONAL DE ARQUITECTOS (UIA ) – Chicago - 1993
Reconoce los problemas de la sostenibilidad : “pauta de progreso pero a la vez
compromiso”
1. El ecosistema sobre el cual se asienta
2. Materiales que se emplean en la construcción
3. Reciclaje
4. Movilidad
LA SUSTENTABILIDAD , resuelve las relaciones entre tecnología,demandas funcionales y formales ,
en equilibrio con su entorno natural o urbano : de manera de dar al hombre un lugar saludable que mejore
su calidad de vida a lo largo del tiempo:
La Construcción utiliza el 60 %de los materiales de la Tierra y emite el 30% de CO2 a la atmósfera
NO SE TRATA DE ECONOMIZAR SOLAMENTE SINO VER… Y RESOLVER
UNA ARQUITECTURA AMIGABLE CON EL M.A.

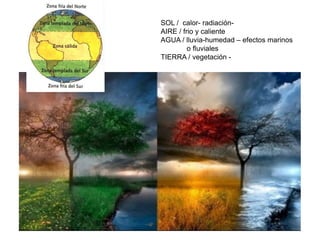

6. SOL / calor- radiación-
AIRE / frio y caliente
AGUA / lluvia-humedad – efectos marinos
o fluviales
TIERRA / vegetación -

7. CASA EN LA FALDA-
CORDOBA –
W. Acosta
Orientación
NORTE
Edificio Figueroa Acorta

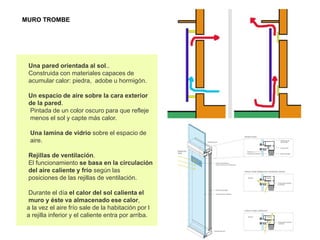

8. Una pared orientada al sol..
Construida con materiales capaces de
acumular calor: piedra, adobe u hormigón.
Un espacio de aire sobre la cara exterior
de la pared.
Pintada de un color oscuro para que refleje
menos el sol y capte más calor.
Una lamina de vidrio sobre el espacio de
aire.
Rejillas de ventilación.
El funcionamiento se basa en la circulación
del aire caliente y frío según las
posiciones de las rejillas de ventilación.
Durante el día el calor del sol calienta el
muro y éste va almacenado ese calor,
a la vez el aire frío sale de la habitación por l
a rejilla inferior y el caliente entra por arriba.
MURO TROMBE

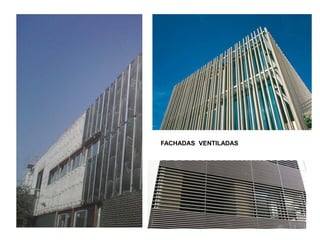

9. FACHADAS VENTILADASVENTILADAS

10. HOTEL OMM – BARCELONA - Juli Capella - 2003 LABORATORIOS ROCHE – Bs. As.- Antonini / Schôn /
Zamborain

11. Pabellón de tubos-
Vaillio + Irigoyen –
Navarra - España
Los tubos verdes que
recubren la sala están
hechos de plástico
reciclado,complementando
éste borde de color verde,
uno de los muros del
edificio está parcialmente
cubierto de vegetación real.

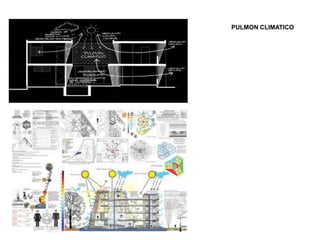

12. PULMON CLIMATICO

13. Nuevos Tribunales de Justicia /
Baumschlager Eberle Architectes + Atelier Pierre
Champenois
Francia- 2015
Las estrategias pasivas aseguran que el edificio logre un bajo consumo de energía: un volumen muy
compacto, un sistema de doble fachada de la piel y un atrio bioclimático que ayuda a reducir la pérdida de
calor al tiempo que aumenta la inercia térmica

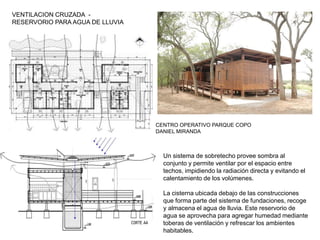

14. VENTILACION CRUZADA -
RESERVORIO PARA AGUA DE LLUVIA
CENTRO OPERATIVO PARQUE COPO
DANIEL MIRANDA
Un sistema de sobretecho provee sombra al
conjunto y permite ventilar por el espacio entre
techos, impidiendo la radiación directa y evitando el
calentamiento de los volúmenes.
La cisterna ubicada debajo de las construcciones
que forma parte del sistema de fundaciones, recoge
y almacena el agua de lluvia. Este reservorio de
agua se aprovecha para agregar humedad mediante
toberas de ventilación y refrescar los ambientes
habitables.

15. Centro Comunitario Pani / SchilderScholte architects
Materiales disponibles reutilizados
Bambú, ladrillo hecho a mano, madera de Mango,
acero reutilizado, mortero local y paneles ondulados
reciclados son los principales materiales utilizados en
la construcción.
Reducción de la acumulación de calor dentro de los
espacios. Lograda con techo elevado por encima de los
volúmenes
Ventilación cruzada, la vegetación circundante y el
estanque cercano. Colaboran en la refrigeración de
los espacios de uso.

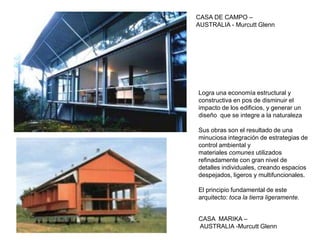

16. CASA DE CAMPO –
AUSTRALIA - Murcutt Glenn
CASA MARIKA –
AUSTRALIA -Murcutt Glenn
Logra una economía estructural y
constructiva en pos de disminuir el
impacto de los edificios, y generar un
diseño que se integre a la naturaleza
Sus obras son el resultado de una
minuciosa integración de estrategias de
control ambiental y
materiales comunes utilizados
refinadamente con gran nivel de
detalles individuales, creando espacios
despejados, ligeros y multifuncionales.
El principio fundamental de este
arquitecto: toca la tierra ligeramente.

17. TERRAZAS VERDES
ESTUDIO GRANDA – CASA en ISLANDIA
Premio LV Der Rohe 2007
CUBIERTAS VERDES

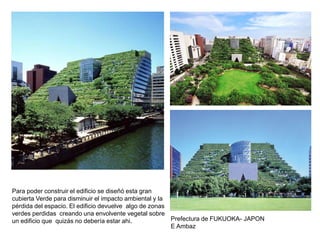

18. Para poder construir el edificio se diseñó esta gran
cubierta Verde para disminuir el impacto ambiental y la
pérdida del espacio. El edificio devuelve algo de zonas
verdes perdidas creando una envolvente vegetal sobre
un edificio que quizás no debería estar ahi. Prefectura de FUKUOKA- JAPON
E Ambaz

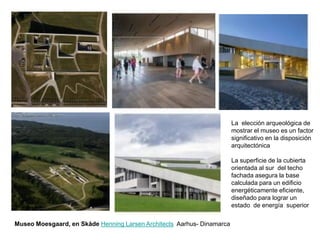

19. Museo Moesgaard, en Skåde Henning Larsen Architects Aarhus- Dinamarca
La elección arqueológica de
mostrar el museo es un factor
significativo en la disposición
arquitectónica
La superficie de la cubierta
orientada al sur del techo
fachada asegura la base
calculada para un edificio
energéticamente eficiente,
diseñado para lograr un
estado de energía superior

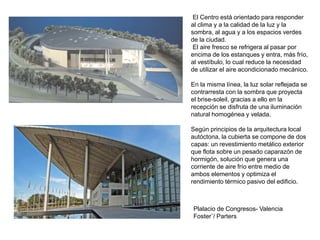

20. Plalacio de Congresos- Valencia
Foster¨/ Parters
El Centro está orientado para responder
al clima y a la calidad de la luz y la
sombra, al agua y a los espacios verdes
de la ciudad.
El aire fresco se refrigera al pasar por
encima de los estanques y entra, más frío,
al vestíbulo, lo cual reduce la necesidad
de utilizar el aire acondicionado mecánico.
En la misma línea, la luz solar reflejada se
contrarresta con la sombra que proyecta
el brise-soleil, gracias a ello en la
recepción se disfruta de una iluminación
natural homogénea y velada.
Según principios de la arquitectura local
autóctona, la cubierta se compone de dos
capas: un revestimiento metálico exterior
que flota sobre un pesado caparazón de
hormigón, solución que genera una
corriente de aire frío entre medio de
ambos elementos y optimiza el
rendimiento térmico pasivo del edificio.

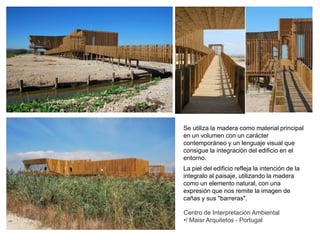

21. Centro de Interpretación Ambiental
•/ Maisr Arquitetos - Portugal
Se utiliza la madera como material principal
en un volumen con un carácter
contemporáneo y un lenguaje visual que
consigue la integración del edificio en el
entorno.
La piel del edificio refleja la intención de la
integralo al paisaje, utilizando la madera
como un elemento natural, con una
expresión que nos remite la imagen de
cañas y sus "barreras".

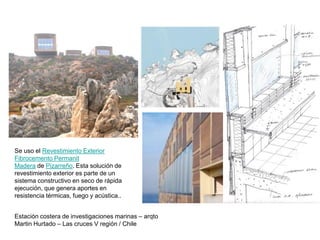

22. Estación costera de investigaciones marinas – arqto
Martin Hurtado – Las cruces V región / Chile
Se uso el Revestimiento Exterior
Fibrocemento Permanit
Madera de Pizarreño. Esta solución de
revestimiento exterior es parte de un
sistema constructivo en seco de rápida
ejecución, que genera aportes en
resistencia térmicas, fuego y acústica..

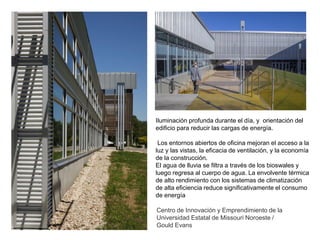

23. Centro de Innovación y Emprendimiento de la
Universidad Estatal de Missouri Noroeste /
Gould Evans
Iluminación profunda durante el día, y orientación del
edificio para reducir las cargas de energía.
Los entornos abiertos de oficina mejoran el acceso a la
luz y las vistas, la eficacia de ventilación, y la economía
de la construcción.
El agua de lluvia se filtra a través de los bioswales y
luego regresa al cuerpo de agua. La envolvente térmica
de alto rendimiento con los sistemas de climatización
de alta eficiencia reduce significativamente el consumo
de energía

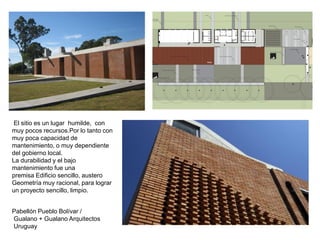

24. Pabellón Pueblo Bolívar /
Gualano + Gualano Arquitectos
Uruguay
El sitio es un lugar humilde, con
muy pocos recursos.Por lo tanto con
muy poca capacidad de
mantenimiento, o muy dependiente
del gobierno local.
La durabilidad y el bajo
mantenimiento fue una
premisa Edificio sencillo, austero
Geometría muy racional, para lograr
un proyecto sencillo, limpio.

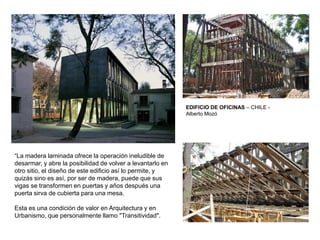

25. EDIFICIO DE OFICINAS – CHILE -
Alberto Mozó
“La madera laminada ofrece la operación ineludible de
desarmar, y abre la posibilidad de volver a levantarlo en
otro sitio, el diseño de este edificio así lo permite, y
quizás sino es así, por ser de madera, puede que sus
vigas se transformen en puertas y años después una
puerta sirva de cubierta para una mesa.
Esta es una condición de valor en Arquitectura y en
Urbanismo, que personalmente llamo "Transitividad".

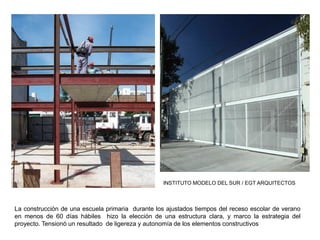

26. INSTITUTO MODELO DEL SUR / EGT ARQUITECTOS
La construcción de una escuela primaria durante los ajustados tiempos del receso escolar de verano
en menos de 60 días hábiles hizo la elección de una estructura clara, y marco la estrategia del
proyecto. Tensionó un resultado de ligereza y autonomía de los elementos constructivos

27. FIERRO/ BERCA Granja de la infancia
CHILE | Santiago | Municipalidad de VitacuraEl espacio intermedio , gradua la escala y
tamiza la luz y sombra.conformando un clima
especial
Iglesis Prat Arquitectos.

28. TONET / SUNYER Casa Sendin - 1993 - España

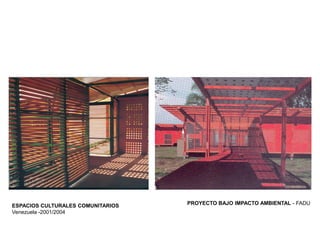

29. ESPACIOS CULTURALES COMUNITARIOS
Venezuela -2001/2004
PROYECTO BAJO IMPACTO AMBIENTAL - FADU

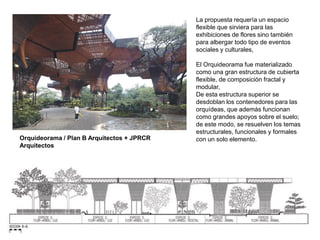

30. Orquideorama / Plan B Arquitectos + JPRCR
Arquitectos
La propuesta requería un espacio
flexible que sirviera para las
exhibiciones de flores sino también
para albergar todo tipo de eventos
sociales y culturales,
El Orquideorama fue materializado
como una gran estructura de cubierta
flexible, de composición fractal y
modular,
De esta estructura superior se
desdoblan los contenedores para las
orquídeas, que además funcionan
como grandes apoyos sobre el suelo;
de este modo, se resuelven los temas
estructurales, funcionales y formales
con un solo elemento.

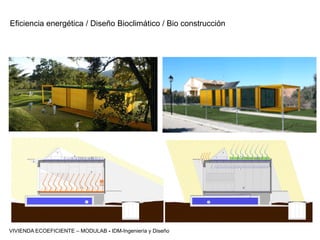

31. VIVIENDA ECOEFICIENTE – MODULAB - IDM-Ingeniería y Diseño
Eficiencia energética / Diseño Bioclimático / Bio construcción

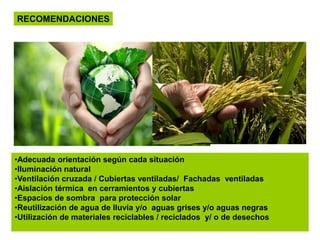

32. •Adecuada orientación según cada situación
•Iluminación natural
•Ventilación cruzada / Cubiertas ventiladas/ Fachadas ventiladas
•Aislación térmica en cerramientos y cubiertas
•Espacios de sombra para protección solar
•Reutilización de agua de lluvia y/o aguas grises y/o aguas negras
•Utilización de materiales reciclables / reciclados y/ o de desechos
RECOMENDACIONES
