El documento describe los métodos constructivos del concreto pretensado y postensado. El concreto pretensado mejora la resistencia del concreto aplicando fuerzas de compresión antes de que actúen las cargas de servicio. El concreto postensado se usa en estructuras con grandes cargas o separaciones de apoyos, y aplica fuerzas de compresión después del fraguado para aumentar la resistencia a la tracción. Ambos métodos mejoran la durabilidad de las estructuras de concreto.

1. Concreto Pretensado
y Postensado
Estudiante:
Eduardo García
C.I: 30.563.715
Profesor:
Ing. Yulitza Mujica

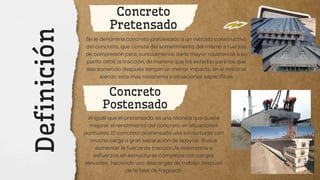

2. Definición
Concreto
Pretensado
Concreto
Postensado
Se le denomina concreto pretensado a un método constructivo
del concreto, que consta del sometimiento del mismo a fuerzas
de compresión para, curiosamente, darle mayor resistencia a su
punto débil, la tracción, de manera que los estados para los que
sea sometido después tengan un menor impacto en el material
siendo este mas resistente a situaciones especificas
Al igual que el pretensado, es una técnica que busca
mejorar el rendimiento del concreto en situaciones
puntuales. El concreto postensado usa estructuras con
mucha carga o gran separación de apoyos. Busca
aumentar la fuerza de tracción, la resistencia a
esfuerzos en estructuras complejas con cargas
elevadas, haciendo uso descargas de trabajo despues
de la fase de fraguado

3. Caracteristicas
Concreto Pretensado
Genera mayor resistencia para
los elementos que vayan a ser
cargas de servicio, reduciendo
las posibilidades de
deformacion lo que alarga la
vida util del elemento, haciendo
que la propia obra reciba una
mayor calidad en cuanto a
durabilidad
Cuidado y
sustentabilidad Los presfuerzos se aplican
entre las cargas
mayoritariamente por su fuerza
interna
Aplicación
Aumenta la vida útil y
durabilidad, junto a una
liberación de peso para pilares
y fundaciones
Ligero y funcional
Las obras de este tipo pueden
ejecutarse a una velocidad
vertiginosa con una calidad de
primera gracias a que puede
ser prefabricado. De igual
manera se puede realizar en
alturas bajas, permitiendo
maniobrabilidad y resistencia
Velocidad y
alturas
Posee características de piezas
con elementos estáticos, donde las
partes involucradas aprovechan el
refuerzo presentado con energías
adversas. Las cargas y tenciones
requieren condiciones especificas
de diseño mas este método
constructivo es bastante liberal
Aspectos técnicos
y básicos

4. Los cables al estar tensados se
estructuran con piezas
especiales, se inducen
esfuerzos mecánicos,
marcando una pauta de las
provocadas por las cargas de
servicio. La tensión se evalua
midiendo la presión del gato y
la elongacion del acero
Tensado y
armadura
Caracteristicas
Concreto Postensado
El anclaje de las partes en el
concreto postensado, requiere
dispositivos mecánicos
Anclaje
La acción de presfuerzo es
externa y la trayectoria de los
cables puede ser tanto recta
como curva
Acción de esfuerzo y
Trayectoria
Los concretos postensados
pueden ser adherentes, con sus
caracteristicas de relleno a
presion con material de alta
resistencia (Garantiza evitar el
deterioro de la corrosión) y no
adherente, contrario al todo
sentido al no estar rellenado y
garantizando vida util
Tipos y
variaciones
Se dan haciendo uso de equipo
y personal especializado con
técnica. El concreto
postensado se hace después
de la fase cuando la resistencia
es la buscada y por ende se
hace en el sitio, con
superestructuras y con
material especializado
Aspectos técnicos
y básicos

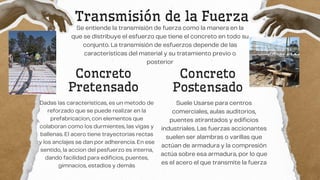

5. Transmisión de la Fuerza
Se entiende la transmisión de fuerza como la manera en la
que se distribuye el esfuerzo que tiene el concreto en todo su
conjunto. La transmisión de esfuerzos depende de las
características del material y su tratamiento previo o
posterior
Concreto
Postensado
Dadas las caracteristicas, es un metodo de
reforzado que se puede realizar en la
prefabricacion, con elementos que
colaboran como los durmientes, las vigas y
ballenas. El acero tiene trayectorias rectas
y los anclajes se dan por adherencia. En ese
sentido, la accion del pesfuerzo es interna,
dando facilidad para edificios, puentes,
gimnacios, estadios y demás
Concreto
Pretensado
Suele Usarse para centros
comerciales, aulas auditorios,
puentes atirantados y edificios
industriales. Las fuerzas accionantes
suelen ser alambras o varillas que
actúan de armadura y la compresión
actúa sobre esa armadura, por lo que
es el acero el que transmite la fuerza

6. Materiales y Equipos
Requieren mayor resistencia los
procesos, por lo que el concreto de
alta resistencia resulta esencial.
Buen vibrado con aditivos
apropiados (Fibras de acero,
concreto y polipropileno son
aceptables), se consifuen buenos
desmoldantes y baja cantidad de
cemento. Curado al vapor, con baja
o alta presion, con resistencias de 3
a 7 mm similares a los postensados
que se utilizan en obras civiles
Se ocupan elementos de resistencia fuera
del molde que tengan valores oscilantes
entre 350 y 500 kg/cm2. Se usa acero con
alambres de 3, 4, 5, 6, 7, 9.4 y 10 milimetros
de grosor con resistencias de 16 mil a 19 mil
kg/cm2. Los ductos pueden ser metalicos o
plasticos, la lechada de inyeccion fluida, para
llenar to, y los anclajes pueden ser muertos o
vivos
Pretensado
Postensado

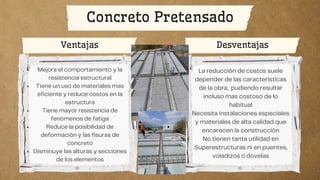

7. La reducción de costos suele
depender de las características
de la obra, pudiendo resultar
incluso mas costoso de lo
habitual
Necesita instalaciones especiales
y materiales de alta calidad que
encarecen la construcción
No tienen tanta utilidad en
Superestructuras ni en puentes,
voladizos o dovelas
Concreto Pretensado
Mejora el comportamiento y la
resistencia estructural
Tiene un uso de materiales mas
eficiente y reduce costos en la
estructura
Tiene mayor resistencia de
fenómenos de fatiga
Reduce la posibilidad de
deformación y las fisuras de
concreto
Disminuye las alturas y secciones
de los elementos
Ventajas Desventajas

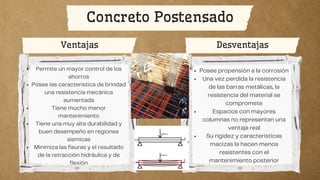

8. Permite un mayor control de los
ahorros
Posee las característica de brindad
una resistencia mecánica
aumentada
Tiene mucho menor
mantenimiento
Tiene una muy alta durabilidad y
buen desempeño en regiones
sismicas
Minimiza las fisuras y el resultado
de la retracción hidráulica y de
flexión
Concreto Postensado
Ventajas
Posee propensión a la corrosión
Una vez perdida la resistencia
de las barras metálicas, la
resistencia del material se
compromete
Espacios con mayores
columnas no representan una
ventaja real
Su rigidez y características
macizas la hacen menos
resistentes con el
mantenimiento posterior
Desventajas

9. Muchas
Gracias
Por ver esta presentación
