El documento presenta varios ejercicios relacionados con resistencias eléctricas, señales eléctricas, transformadores y cálculos de potencia, corriente y energía. Se piden valores de resistencias a partir de sus códigos de colores, y viceversa. También se pide dibujar diferentes tipos de señales eléctricas y realizar cálculos como determinar el valor eficaz de una señal sinoidal, la potencia de un radiador eléctrico o el coste de mantener una plancha encendida.

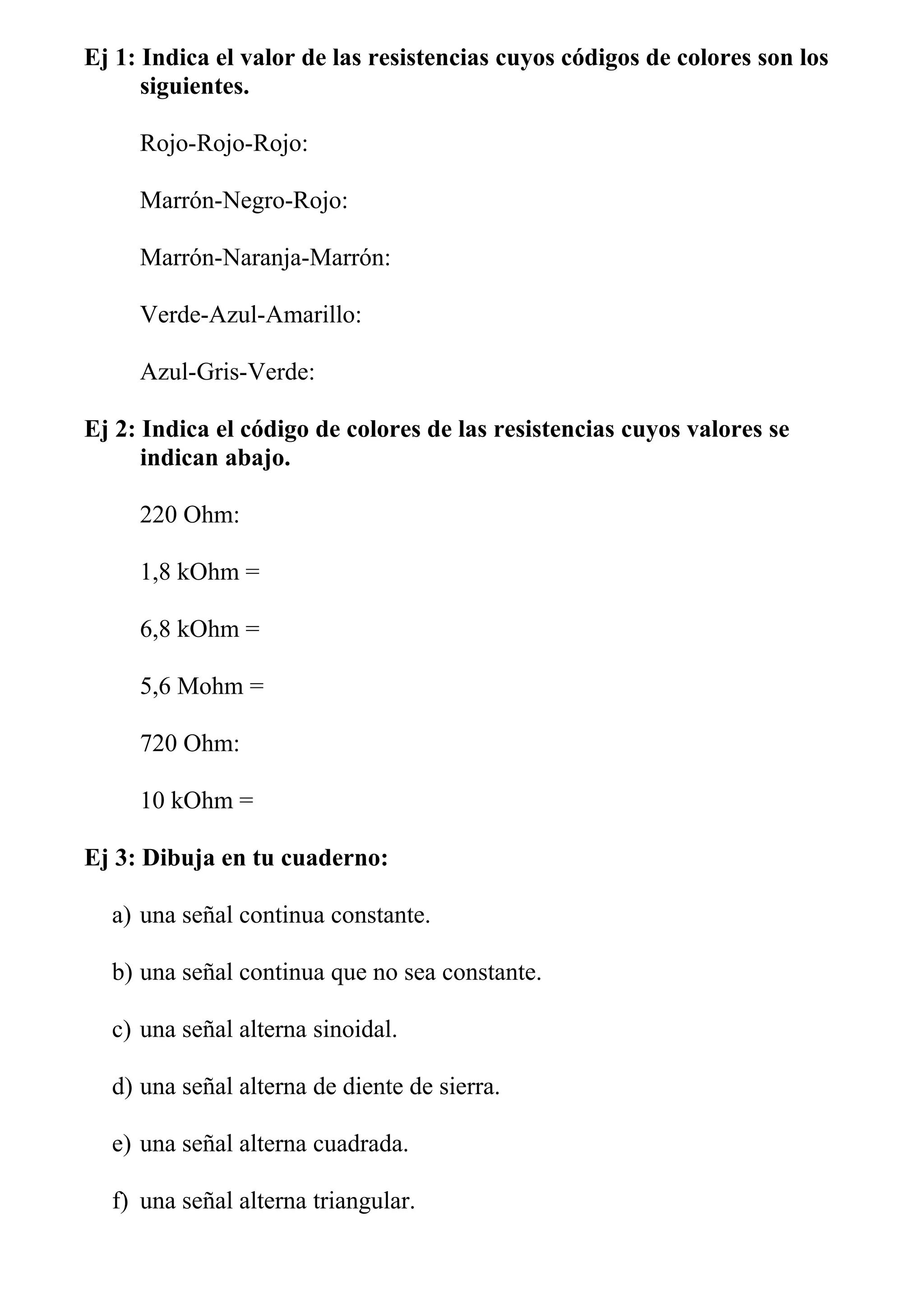

1. Ej 1: Indica el valor de las resistencias cuyos códigos de colores son los
siguientes.
Rojo-Rojo-Rojo:
Marrón-Negro-Rojo:
Marrón-Naranja-Marrón:
Verde-Azul-Amarillo:
Azul-Gris-Verde:
Ej 2: Indica el código de colores de las resistencias cuyos valores se
indican abajo.
220 Ohm:
1,8 kOhm =
6,8 kOhm =
5,6 Mohm =
720 Ohm:
10 kOhm =
Ej 3: Dibuja en tu cuaderno:
a) una señal continua constante.
b) una señal continua que no sea constante.
c) una señal alterna sinoidal.
d) una señal alterna de diente de sierra.
e) una señal alterna cuadrada.
f) una señal alterna triangular.

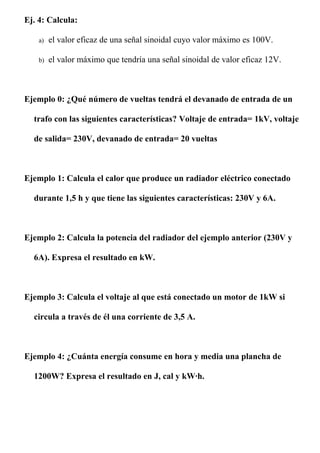

2. Ej. 4: Calcula:
a) el valor eficaz de una señal sinoidal cuyo valor máximo es 100V.
b) el valor máximo que tendría una señal sinoidal de valor eficaz 12V.
Ejemplo 0: ¿Qué número de vueltas tendrá el devanado de entrada de un
trafo con las siguientes características? Voltaje de entrada= 1kV, voltaje
de salida= 230V, devanado de entrada= 20 vueltas
Ejemplo 1: Calcula el calor que produce un radiador eléctrico conectado
durante 1,5 h y que tiene las siguientes características: 230V y 6A.
Ejemplo 2: Calcula la potencia del radiador del ejemplo anterior (230V y
6A). Expresa el resultado en kW.
Ejemplo 3: Calcula el voltaje al que está conectado un motor de 1kW si
circula a través de él una corriente de 3,5 A.
Ejemplo 4: ¿Cuánta energía consume en hora y media una plancha de
1200W? Expresa el resultado en J, cal y kW·h.

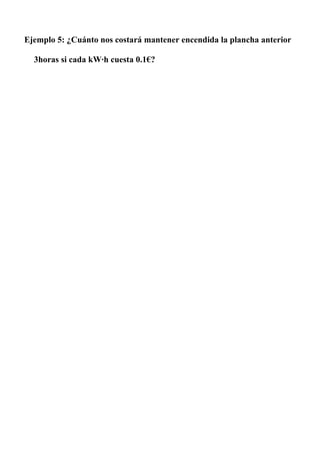

3. Ejemplo 5: ¿Cuánto nos costará mantener encendida la plancha anterior
3horas si cada kW·h cuesta 0.1€?
