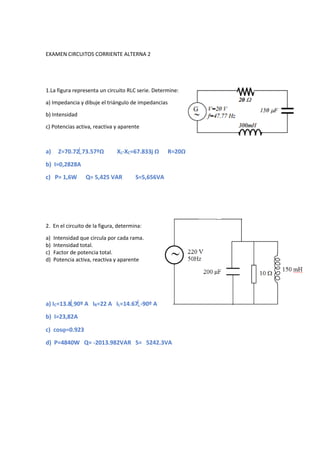

1. EXAMEN CIRCUITOS CORRIENTE ALTERNA 2
1.La figura representa un circuito RLC serie. Determine:
a) Impedancia y dibuje el triángulo de impedancias
b) Intensidad
c) Potencias activa, reactiva y aparente
a) Z=70.7273.57ºΩ XL-XC=67.833j Ω R=20Ω
b) I=0,2828A
c) P= 1,6W Q= 5,425 VAR S=5,656VA
2. En el circuito de la figura, determina:
a) Intensidad que circula por cada rama.
b) Intensidad total.
c) Factor de potencia total.
d) Potencia activa, reactiva y aparente
a) IC=13.890º A IR=22 A IL=14.67-90º A
b) I=23,82A
c) cos=0.923
d) P=4840W Q= -2013.982VAR S= 5242.3VA
