Actividades tema 4
•Descargar como PPTX, PDF•
1 recomendación•594 vistas
Este documento presenta las soluciones a varias actividades sobre condensadores. Calcula la carga almacenada por un condensador de 2.2 microF a 4.5V. Determina la constante de tiempo y tiempo de carga de un circuito RC. Identifica las características de un condensador de poliéster por colores. Calcula la capacidad y tensiones de trabajo de condensadores en serie y paralelo.
Denunciar
Compartir
Denunciar
Compartir
Recomendados
Ejercicios 3 sobre Circuitos RC y RL
Este documento presenta los pasos para calcular la capacitancia y inductancia total equivalente de un circuito eléctrico complejo. Primero, calcula la capacitancia equivalente de varios capacitores en paralelo y serie hasta llegar a 10.23 uF. Luego, calcula la inductancia equivalente de inductores en paralelo y serie hasta llegar a 10.46 H. Finalmente, determina la corriente de descarga de un capacitor inicialmente cargado a 30 V y conectado a una fuente de 12 V usando la ecuación para descarga exponencial de un capacitor
CORRIENTE ALTERNA
1) El documento describe los conceptos de corriente continua, corriente alterna, valor eficaz, reactancia inductiva y capacitiva, y representación de voltaje y corriente mediante fasores.
2) Explica que los circuitos de corriente alterna pueden contener resistencias, inductancias y capacitancias, y cómo se relacionan el voltaje y la corriente en cada elemento.
3) Describe cómo se pueden representar y analizar circuitos de corriente alterna mediante el uso de fasores para la corriente y el volta
Respuesta en frecuencia circuitos amplificadores
El documento analiza el comportamiento de amplificadores a altas frecuencias, incluyendo el circuito híbrido Pi para transistores, la ganancia de corriente máxima, el efecto Miller en seguidores de emisor, y el uso de condensadores de acoplamiento y desacoplamiento para eliminar componentes continuas y mejorar la ganancia.
5a clase el amplificador diferencial
1) El amplificador diferencial o par acoplado por emisor es la primera etapa de un amplificador operacional y se comporta como un amplificador o interruptor dependiendo de la señal de entrada. 2) En modo diferencial, la señal se amplifica de forma lineal, mientras que en modo común la ganancia es menor. 3) El amplificador diferencial es un bloque de construcción esencial en circuitos integrados amplificadores debido a su habilidad para amplificar señales diferenciales de manera selectiva.
Ejercicios
Este documento presenta 9 problemas sobre circuitos RLC conectados a generadores. Los problemas cubren temas como calcular valores de resistencia, reactancia, potencia, corriente y frecuencia para lograr resonancia eléctrica en diferentes configuraciones de circuitos RLC en serie y paralelo alimentados por generadores de voltaje y corriente de distintas frecuencias y valores.
2.5. Rectificador de Media Onda
Este documento describe el funcionamiento de un rectificador de media onda. Explica que un rectificador convierte la tensión alterna en continua eliminando la mitad de la señal de entrada dependiendo de la polarización del diodo. Muestra un circuito rectificador de media onda y analiza su funcionamiento en cada mitad del ciclo. También cubre los efectos del umbral de conducción del diodo de silicio en el voltaje de salida continua. Finalmente, propone un ejercicio y práctica para construir y analizar experimentalmente un rectificador de media on
2.3. Configuraciones en Paralelo y Serie-Paralelo de Diodos
Este documento presenta la metodología para resolver configuraciones de diodos en paralelo y serie-paralelo. Explica cómo determinar los voltajes, corrientes e identificar qué diodos están encendidos o apagados en diferentes configuraciones. Luego, proporciona ejemplos resueltos de cómo calcular los parámetros eléctricos para redes de diodos específicas.
Preinforme lab eln3
Este documento describe las actividades realizadas en un laboratorio sobre procesamiento de señales con transistores. Se diseñó un amplificador con transistor bipolar en configuración emisor común, midiendo las tensiones y corrientes en cada componente. Luego, se utilizó acoplamiento capacitivo de entrada y salida para medir la máxima excursión simétrica y la impedancia de entrada, calculando los valores de los condensadores utilizados. Finalmente, se analizará el amplificador variando los parámetros para determinar su comportamiento.
Recomendados
Ejercicios 3 sobre Circuitos RC y RL
Este documento presenta los pasos para calcular la capacitancia y inductancia total equivalente de un circuito eléctrico complejo. Primero, calcula la capacitancia equivalente de varios capacitores en paralelo y serie hasta llegar a 10.23 uF. Luego, calcula la inductancia equivalente de inductores en paralelo y serie hasta llegar a 10.46 H. Finalmente, determina la corriente de descarga de un capacitor inicialmente cargado a 30 V y conectado a una fuente de 12 V usando la ecuación para descarga exponencial de un capacitor
CORRIENTE ALTERNA
1) El documento describe los conceptos de corriente continua, corriente alterna, valor eficaz, reactancia inductiva y capacitiva, y representación de voltaje y corriente mediante fasores.
2) Explica que los circuitos de corriente alterna pueden contener resistencias, inductancias y capacitancias, y cómo se relacionan el voltaje y la corriente en cada elemento.
3) Describe cómo se pueden representar y analizar circuitos de corriente alterna mediante el uso de fasores para la corriente y el volta
Respuesta en frecuencia circuitos amplificadores
El documento analiza el comportamiento de amplificadores a altas frecuencias, incluyendo el circuito híbrido Pi para transistores, la ganancia de corriente máxima, el efecto Miller en seguidores de emisor, y el uso de condensadores de acoplamiento y desacoplamiento para eliminar componentes continuas y mejorar la ganancia.
5a clase el amplificador diferencial
1) El amplificador diferencial o par acoplado por emisor es la primera etapa de un amplificador operacional y se comporta como un amplificador o interruptor dependiendo de la señal de entrada. 2) En modo diferencial, la señal se amplifica de forma lineal, mientras que en modo común la ganancia es menor. 3) El amplificador diferencial es un bloque de construcción esencial en circuitos integrados amplificadores debido a su habilidad para amplificar señales diferenciales de manera selectiva.
Ejercicios
Este documento presenta 9 problemas sobre circuitos RLC conectados a generadores. Los problemas cubren temas como calcular valores de resistencia, reactancia, potencia, corriente y frecuencia para lograr resonancia eléctrica en diferentes configuraciones de circuitos RLC en serie y paralelo alimentados por generadores de voltaje y corriente de distintas frecuencias y valores.
2.5. Rectificador de Media Onda
Este documento describe el funcionamiento de un rectificador de media onda. Explica que un rectificador convierte la tensión alterna en continua eliminando la mitad de la señal de entrada dependiendo de la polarización del diodo. Muestra un circuito rectificador de media onda y analiza su funcionamiento en cada mitad del ciclo. También cubre los efectos del umbral de conducción del diodo de silicio en el voltaje de salida continua. Finalmente, propone un ejercicio y práctica para construir y analizar experimentalmente un rectificador de media on
2.3. Configuraciones en Paralelo y Serie-Paralelo de Diodos
Este documento presenta la metodología para resolver configuraciones de diodos en paralelo y serie-paralelo. Explica cómo determinar los voltajes, corrientes e identificar qué diodos están encendidos o apagados en diferentes configuraciones. Luego, proporciona ejemplos resueltos de cómo calcular los parámetros eléctricos para redes de diodos específicas.
Preinforme lab eln3
Este documento describe las actividades realizadas en un laboratorio sobre procesamiento de señales con transistores. Se diseñó un amplificador con transistor bipolar en configuración emisor común, midiendo las tensiones y corrientes en cada componente. Luego, se utilizó acoplamiento capacitivo de entrada y salida para medir la máxima excursión simétrica y la impedancia de entrada, calculando los valores de los condensadores utilizados. Finalmente, se analizará el amplificador variando los parámetros para determinar su comportamiento.
Proyecto 1
El documento describe el funcionamiento de los diodos y sus aplicaciones en circuitos recortadores. Explica que los diodos se fabrican uniendo materiales semiconductoras tipo P y tipo N, y que esto da como resultado que el diodo conduzca electricidad fácilmente en un sentido pero la bloquee en el otro. También describe cómo los circuitos recortadores usan esta característica no lineal de los diodos para eliminar parte de una señal de entrada.
1.7. Hoja de Especificaciones de un Diodo
Este documento describe las características clave de los diodos 1N4001-1N4007. Explica parámetros como la tensión inversa de ruptura, la corriente máxima con polarización directa, la caída de tensión con polarización directa, y la corriente inversa máxima. También incluye gráficas que muestran la relación entre la corriente máxima y la temperatura, y entre el voltaje directo y la corriente directa máxima. El documento enfatiza la importancia de considerar factores
Termodinamica tecnica problemas - garcía
El documento presenta un capítulo sobre la aplicación del primer principio de la termodinámica a sistemas cerrados de gases. Introduce conceptos teóricos como el balance de energía, trabajo y calor. Luego presenta varios problemas tipo relacionados con sistemas de gases ideales en procesos adiabáticos, calculando variables como masa, temperatura, volumen y presión.
Amplificador de cascada.
Un amplificador en cascada es un amplificador construido a partir de una serie de amplificadores conectados en secuencia, donde la salida de cada amplificador se conecta a la entrada del siguiente. Esto proporciona una multiplicación de la ganancia en cada etapa para lograr una mayor ganancia total. La ganancia total es el producto de las ganancias individuales de cada etapa del amplificador en cascada.
Diodos electronica (semiconductores)
Este documento trata sobre el diodo semiconductor. Explica que los diodos solo permiten el paso de corriente en una dirección y están compuestos de materiales tipo P y tipo N. Describe los diferentes tipos de diodos y su funcionamiento basado en la unión PN. También incluye información sobre la curva característica del diodo rectificador y conceptos como tensión umbral y corriente de saturación inversa.
Electrónica digital: Guía de problemas de maquina de estado FSM
Este documento presenta una serie de problemas relacionados con el diseño de máquinas de estados finitos (FSM) para detectar secuencias de bits en comunicaciones digitales. Los problemas cubren temas como la síntesis de FSM utilizando flip-flops tipo D, la detección de secuencias específicas para máquinas Moore y Mealy, y el diseño de diagramas de estados para controlar sistemas secuenciales digitales. El documento proporciona 31 problemas con instrucciones paso a paso y tablas de verdad para que el lector practique y demuest
Rectificadores De Onda Completa Con Tap Central
Este documento describe un rectificador de onda completa con tab central, que toma el tab central como referencia y funciona como un sistema bifásico de voltajes alternos. Al agregar diodos, permite la rectificación para convertir el voltaje de entrada alternado en un voltaje de salida continuo, como se muestra en la figura 1. Como ejemplo, se pide diseñar un circuito con voltaje de entrada de 100V a 60Hz de frecuencia, que entregue la señal mostrada en la figura 1a.
Diodo zener
Este documento describe los parámetros clave de las fuentes de voltaje reguladas y los diodos Zener. Explica cómo se puede usar un diodo Zener para regular el voltaje de salida de una fuente, manteniéndolo constante a pesar de las variaciones en la carga o el voltaje de entrada. También presenta un ejemplo numérico para verificar que un circuito de regulación propuesto cumple con los requisitos de corriente y potencia del diodo Zener.
Teoremas de superposición, Mallas, Thévenin y Norton
El documento presenta los resultados de una práctica de laboratorio sobre redes resistivas activas con dos fuentes de potencia fijas. Se realizaron mediciones y cálculos utilizando los teoremas de superposición, Thevenin y mallas. Los resultados de las mediciones y cálculos mostraron coincidencia al aplicar los diferentes métodos.
El diodo como sujetador
Este documento describe un circuito sujetador de voltaje que utiliza un diodo, dos fuentes y una resistencia de carga. El circuito permite desplazar la señal de entrada para fijar su nivel máximo o mínimo. Funciona cargando un capacitor a través del diodo en dos etapas, fijando el voltaje de salida en 0 voltios o el doble del voltaje de la fuente. El circuito añade una componente continua a la señal de entrada de CA para obligar a sus picos a tener un valor especificado.
Practica 3 prelaboratorio y postlaboratorio francisco apostol
Este documento contiene las respuestas a un pre-laboratorio sobre rectificadores y diodos Zener. Explica los conceptos de rectificadores de media onda y onda completa, describiendo sus circuitos y formas de onda. También describe el funcionamiento de rectificadores con filtro capacitivo y el análisis de su constante de tiempo. Finalmente, explica las características de un diodo Zener y su curva de voltaje-corriente.
Ejercicios resueltos del capítulo 1 del libro de Teoría de Circuitos y dispos...
Ejercicios resueltos del capítulo 1 del libro de Teoría de Circuitos y dispos...UNIVERSIDAD CATOLICA DE CUENCA SEDE AZOGUES
Este documento contiene un taller y deber del bloque 1 para el curso de 4to ciclo de Ing. Electrónica. Incluye definiciones de términos como material intrínseco y enlace covalente. También contiene problemas resueltos sobre diodos, capacitancia y otros temas relacionados con semiconductores. El deber incluye explicar la estructura atómica del cobre y por qué es un buen conductor en comparación con otros materiales como el silicio y el germanio.Tipos de señales de entrada. orcad capture
El documento describe los diferentes tipos de fuentes de señal disponibles en Orcad Capture para la simulación de circuitos electrónicos, incluyendo fuentes de voltaje DC y senoidales, generadores de pulsos, señales exponenciales, señales definidas por tramos y fuentes de voltaje senoidal moduladas en frecuencia. Cada tipo de fuente se define por sus parámetros y propiedades específicos que determinan la forma de onda generada.
L09 sumador restador-binariode8bits
Este documento describe un circuito sumador/restador binario de 8 bits. Explica cómo utilizar sumadores binarios paralelos de 4 bits para sumar y restar números binarios de 8 bits. También incluye ejemplos de operaciones aritméticas binarias y una lista de materiales necesarios para implementar el circuito.
Cuaderno de algebra
Este documento introduce los conceptos básicos de los sistemas digitales y la electrónica digital. Explica los sistemas de numeración binaria, decimal y hexadecimal, y cómo convertir entre ellos. También cubre el álgebra de Boole, incluyendo tablas de verdad y funciones lógicas básicas como AND, OR y NOT. Finalmente, presenta métodos para simplificar funciones lógicas como propiedades de Boole y mapas de Karnaugh.
Circuitos rectificadores
Este documento describe diferentes tipos de circuitos rectificadores utilizados en fuentes de alimentación electrónicas. Explica que los rectificadores contienen diodos que convierten la corriente alterna de la red eléctrica en corriente continua requerida por los dispositivos electrónicos. Luego describe los rectificadores de media onda, de onda completa con transformador de toma intermedia y con puente, analizando su funcionamiento.
Practica Filtro pasa bajos
Este documento describe el desarrollo de un filtro pasa bajos usando un amplificador operacional. Se construyó el circuito y se midió la señal de salida a diferentes frecuencias, observando que la señal se atenuaba a medida que la frecuencia aumentaba por encima de la frecuencia de corte del filtro, validando su funcionamiento como filtro pasa bajos. Los resultados experimentales coincidieron razonablemente con las simulaciones, aunque hubo pequeñas variaciones debido a tolerancias en los componentes.
Practica Amplificador clase AB
Este documento describe la construcción y análisis de un amplificador clase AB. Se ensambló un circuito en un protoboard usando varios componentes electrónicos como transistores, diodos y capacitores. Se midieron las señales de salida a diferentes frecuencias y se compararon los resultados experimentales con simulaciones. Los resultados experimentales mostraron una disminución de la ganancia a frecuencias mayores a 1 kHz, mientras que las simulaciones no lo hicieron.
Multisim, como medir paso a paso
Este documento proporciona una guía rápida del programa Multisim 2001 para simular circuitos analógicos y digitales. Explica la pantalla principal del programa y cómo dibujar y simular circuitos. También describe cómo realizar medidas con el multímetro y osciloscopio virtuales, incluyendo el análisis de transitorios y la respuesta en frecuencia de circuitos. Por último, explica los componentes y herramientas para simular circuitos digitales.
Practica0,1,2,3,4
Este documento describe una serie de actividades prácticas realizadas en un laboratorio de electrónica. En la primera actividad, se generó una señal senoidal con un generador y se visualizó en un osciloscopio para determinar sus parámetros. En la segunda actividad, se generó otra señal y se midieron sus parámetros. En la tercera actividad, se generó una señal triangular y se midieron sus parámetros. Finalmente, en la cuarta actividad se generó una señal cuadrada y se varió el offset del generador para observar
Ejercicios resueltos capacitores (1)
El documento presenta información sobre magnitudes y prefijos utilizados en el Sistema Internacional de Unidades, así como conceptos básicos sobre elementos pasivos como resistencias, condensadores y bobinas. Incluye ejemplos resueltos sobre cálculo de capacidad de condensadores, carga acumulada, capacidad equivalente y ejercicios propuestos sobre estos temas.
CAPACITORES.pdf
Este documento describe los capacitores eléctricos, incluyendo su estructura básica, cómo se mide su capacitancia, y cómo aumentar la capacitancia. También explica cómo conectar capacitores en serie y paralelo, y resuelve varios problemas sobre capacitores.
Más contenido relacionado
La actualidad más candente
Proyecto 1
El documento describe el funcionamiento de los diodos y sus aplicaciones en circuitos recortadores. Explica que los diodos se fabrican uniendo materiales semiconductoras tipo P y tipo N, y que esto da como resultado que el diodo conduzca electricidad fácilmente en un sentido pero la bloquee en el otro. También describe cómo los circuitos recortadores usan esta característica no lineal de los diodos para eliminar parte de una señal de entrada.
1.7. Hoja de Especificaciones de un Diodo
Este documento describe las características clave de los diodos 1N4001-1N4007. Explica parámetros como la tensión inversa de ruptura, la corriente máxima con polarización directa, la caída de tensión con polarización directa, y la corriente inversa máxima. También incluye gráficas que muestran la relación entre la corriente máxima y la temperatura, y entre el voltaje directo y la corriente directa máxima. El documento enfatiza la importancia de considerar factores
Termodinamica tecnica problemas - garcía
El documento presenta un capítulo sobre la aplicación del primer principio de la termodinámica a sistemas cerrados de gases. Introduce conceptos teóricos como el balance de energía, trabajo y calor. Luego presenta varios problemas tipo relacionados con sistemas de gases ideales en procesos adiabáticos, calculando variables como masa, temperatura, volumen y presión.
Amplificador de cascada.
Un amplificador en cascada es un amplificador construido a partir de una serie de amplificadores conectados en secuencia, donde la salida de cada amplificador se conecta a la entrada del siguiente. Esto proporciona una multiplicación de la ganancia en cada etapa para lograr una mayor ganancia total. La ganancia total es el producto de las ganancias individuales de cada etapa del amplificador en cascada.
Diodos electronica (semiconductores)
Este documento trata sobre el diodo semiconductor. Explica que los diodos solo permiten el paso de corriente en una dirección y están compuestos de materiales tipo P y tipo N. Describe los diferentes tipos de diodos y su funcionamiento basado en la unión PN. También incluye información sobre la curva característica del diodo rectificador y conceptos como tensión umbral y corriente de saturación inversa.
Electrónica digital: Guía de problemas de maquina de estado FSM
Este documento presenta una serie de problemas relacionados con el diseño de máquinas de estados finitos (FSM) para detectar secuencias de bits en comunicaciones digitales. Los problemas cubren temas como la síntesis de FSM utilizando flip-flops tipo D, la detección de secuencias específicas para máquinas Moore y Mealy, y el diseño de diagramas de estados para controlar sistemas secuenciales digitales. El documento proporciona 31 problemas con instrucciones paso a paso y tablas de verdad para que el lector practique y demuest
Rectificadores De Onda Completa Con Tap Central
Este documento describe un rectificador de onda completa con tab central, que toma el tab central como referencia y funciona como un sistema bifásico de voltajes alternos. Al agregar diodos, permite la rectificación para convertir el voltaje de entrada alternado en un voltaje de salida continuo, como se muestra en la figura 1. Como ejemplo, se pide diseñar un circuito con voltaje de entrada de 100V a 60Hz de frecuencia, que entregue la señal mostrada en la figura 1a.
Diodo zener
Este documento describe los parámetros clave de las fuentes de voltaje reguladas y los diodos Zener. Explica cómo se puede usar un diodo Zener para regular el voltaje de salida de una fuente, manteniéndolo constante a pesar de las variaciones en la carga o el voltaje de entrada. También presenta un ejemplo numérico para verificar que un circuito de regulación propuesto cumple con los requisitos de corriente y potencia del diodo Zener.
Teoremas de superposición, Mallas, Thévenin y Norton
El documento presenta los resultados de una práctica de laboratorio sobre redes resistivas activas con dos fuentes de potencia fijas. Se realizaron mediciones y cálculos utilizando los teoremas de superposición, Thevenin y mallas. Los resultados de las mediciones y cálculos mostraron coincidencia al aplicar los diferentes métodos.
El diodo como sujetador
Este documento describe un circuito sujetador de voltaje que utiliza un diodo, dos fuentes y una resistencia de carga. El circuito permite desplazar la señal de entrada para fijar su nivel máximo o mínimo. Funciona cargando un capacitor a través del diodo en dos etapas, fijando el voltaje de salida en 0 voltios o el doble del voltaje de la fuente. El circuito añade una componente continua a la señal de entrada de CA para obligar a sus picos a tener un valor especificado.
Practica 3 prelaboratorio y postlaboratorio francisco apostol
Este documento contiene las respuestas a un pre-laboratorio sobre rectificadores y diodos Zener. Explica los conceptos de rectificadores de media onda y onda completa, describiendo sus circuitos y formas de onda. También describe el funcionamiento de rectificadores con filtro capacitivo y el análisis de su constante de tiempo. Finalmente, explica las características de un diodo Zener y su curva de voltaje-corriente.
Ejercicios resueltos del capítulo 1 del libro de Teoría de Circuitos y dispos...
Ejercicios resueltos del capítulo 1 del libro de Teoría de Circuitos y dispos...UNIVERSIDAD CATOLICA DE CUENCA SEDE AZOGUES
Este documento contiene un taller y deber del bloque 1 para el curso de 4to ciclo de Ing. Electrónica. Incluye definiciones de términos como material intrínseco y enlace covalente. También contiene problemas resueltos sobre diodos, capacitancia y otros temas relacionados con semiconductores. El deber incluye explicar la estructura atómica del cobre y por qué es un buen conductor en comparación con otros materiales como el silicio y el germanio.Tipos de señales de entrada. orcad capture
El documento describe los diferentes tipos de fuentes de señal disponibles en Orcad Capture para la simulación de circuitos electrónicos, incluyendo fuentes de voltaje DC y senoidales, generadores de pulsos, señales exponenciales, señales definidas por tramos y fuentes de voltaje senoidal moduladas en frecuencia. Cada tipo de fuente se define por sus parámetros y propiedades específicos que determinan la forma de onda generada.
L09 sumador restador-binariode8bits
Este documento describe un circuito sumador/restador binario de 8 bits. Explica cómo utilizar sumadores binarios paralelos de 4 bits para sumar y restar números binarios de 8 bits. También incluye ejemplos de operaciones aritméticas binarias y una lista de materiales necesarios para implementar el circuito.
Cuaderno de algebra
Este documento introduce los conceptos básicos de los sistemas digitales y la electrónica digital. Explica los sistemas de numeración binaria, decimal y hexadecimal, y cómo convertir entre ellos. También cubre el álgebra de Boole, incluyendo tablas de verdad y funciones lógicas básicas como AND, OR y NOT. Finalmente, presenta métodos para simplificar funciones lógicas como propiedades de Boole y mapas de Karnaugh.
Circuitos rectificadores
Este documento describe diferentes tipos de circuitos rectificadores utilizados en fuentes de alimentación electrónicas. Explica que los rectificadores contienen diodos que convierten la corriente alterna de la red eléctrica en corriente continua requerida por los dispositivos electrónicos. Luego describe los rectificadores de media onda, de onda completa con transformador de toma intermedia y con puente, analizando su funcionamiento.
Practica Filtro pasa bajos
Este documento describe el desarrollo de un filtro pasa bajos usando un amplificador operacional. Se construyó el circuito y se midió la señal de salida a diferentes frecuencias, observando que la señal se atenuaba a medida que la frecuencia aumentaba por encima de la frecuencia de corte del filtro, validando su funcionamiento como filtro pasa bajos. Los resultados experimentales coincidieron razonablemente con las simulaciones, aunque hubo pequeñas variaciones debido a tolerancias en los componentes.
Practica Amplificador clase AB
Este documento describe la construcción y análisis de un amplificador clase AB. Se ensambló un circuito en un protoboard usando varios componentes electrónicos como transistores, diodos y capacitores. Se midieron las señales de salida a diferentes frecuencias y se compararon los resultados experimentales con simulaciones. Los resultados experimentales mostraron una disminución de la ganancia a frecuencias mayores a 1 kHz, mientras que las simulaciones no lo hicieron.
Multisim, como medir paso a paso
Este documento proporciona una guía rápida del programa Multisim 2001 para simular circuitos analógicos y digitales. Explica la pantalla principal del programa y cómo dibujar y simular circuitos. También describe cómo realizar medidas con el multímetro y osciloscopio virtuales, incluyendo el análisis de transitorios y la respuesta en frecuencia de circuitos. Por último, explica los componentes y herramientas para simular circuitos digitales.
Practica0,1,2,3,4
Este documento describe una serie de actividades prácticas realizadas en un laboratorio de electrónica. En la primera actividad, se generó una señal senoidal con un generador y se visualizó en un osciloscopio para determinar sus parámetros. En la segunda actividad, se generó otra señal y se midieron sus parámetros. En la tercera actividad, se generó una señal triangular y se midieron sus parámetros. Finalmente, en la cuarta actividad se generó una señal cuadrada y se varió el offset del generador para observar
La actualidad más candente (20)
Electrónica digital: Guía de problemas de maquina de estado FSM
Electrónica digital: Guía de problemas de maquina de estado FSM
Teoremas de superposición, Mallas, Thévenin y Norton
Teoremas de superposición, Mallas, Thévenin y Norton
Practica 3 prelaboratorio y postlaboratorio francisco apostol
Practica 3 prelaboratorio y postlaboratorio francisco apostol
Ejercicios resueltos del capítulo 1 del libro de Teoría de Circuitos y dispos...
Ejercicios resueltos del capítulo 1 del libro de Teoría de Circuitos y dispos...
Similar a Actividades tema 4
Ejercicios resueltos capacitores (1)
El documento presenta información sobre magnitudes y prefijos utilizados en el Sistema Internacional de Unidades, así como conceptos básicos sobre elementos pasivos como resistencias, condensadores y bobinas. Incluye ejemplos resueltos sobre cálculo de capacidad de condensadores, carga acumulada, capacidad equivalente y ejercicios propuestos sobre estos temas.
CAPACITORES.pdf
Este documento describe los capacitores eléctricos, incluyendo su estructura básica, cómo se mide su capacitancia, y cómo aumentar la capacitancia. También explica cómo conectar capacitores en serie y paralelo, y resuelve varios problemas sobre capacitores.
Capacitores
1) Un capacitor es un dispositivo que almacena carga eléctrica entre dos placas aisladas. 2) La capacidad de almacenamiento de un capacitor depende del área y distancia entre placas y del material aislante. 3) Los capacitores se usan comúnmente en circuitos eléctricos, cámaras fotográficas y sistemas de encendido de automóviles.
Practica 2 campos e parte 2
Este documento presenta 12 problemas de capacitancia y circuitos de capacitores. Cada problema contiene datos numéricos y se pide realizar cálculos para determinar capacitancias equivalentes, cargas, diferencias de potencial, energía almacenada y otros valores relacionados con capacitores. Los problemas involucran el uso de fórmulas básicas de capacitancia para arreglos en serie y paralelo de capacitores.
Capacidad electrica y condensadores
Este documento presenta conceptos básicos sobre capacidad eléctrica y condensadores, incluyendo capacitancia, capacidad de condensadores planos y con dieléctrico, energía almacenada, y condensadores combinados en paralelo y serie. Luego, resuelve dos problemas aplicando estos conceptos: 1) calcula la capacitancia y energía de un condensador antes y después de agregar un dieléctrico, y 2) halla la capacitancia equivalente y carga acumulada de un circuito con varios condensadores conectados en serie
Electrosttica ii
I. La botella de Leyden es uno de los condensadores más simples, que almacena carga eléctrica mediante una varilla de descarga.
II. Los condensadores son dispositivos que pueden almacenar carga eléctrica o energía en forma de campo entre placas conductoras separadas por un dieléctrico.
III. La capacidad de un condensador de placas paralelas depende directamente del área de las placas y la constante dieléctrica del material entre ellas, e inversamente de la distancia entre placas.
Calculodelacapacitancia 111207105007-phpapp02
Este documento explica el cálculo de la capacitancia. La capacitancia de un capacitor es la razón entre la carga almacenada y la diferencia de potencial entre sus placas. La capacitancia depende directamente del área de las placas y de forma inversa a la separación entre ellas. También cubre los conceptos de permitividad relativa y diferentes unidades de capacitancia como el microfaradio y nanofaradio.
práctica Capacitores-y-capacitancia pdf
Este documento presenta una guía de prácticas de laboratorio sobre capacitores y capacitancia. Explica que un capacitor almacena carga eléctrica y que la capacitancia determina cuánta carga puede almacenar. Describe cómo medir la capacitancia de diferentes capacitores y observar sus curvas de carga y descarga en un circuito RC. Los resultados muestran que los capacitores con mayor capacitancia pueden mantener la carga eléctrica por más tiempo.
Capacitancia edgar
Este documento explica los conceptos básicos de los capacitores eléctricos, incluyendo su estructura, cómo se mide su capacitancia y cómo aumentarla. También cubre cómo calcular la capacitancia de capacitores con placas paralelas y cómo conectar capacitores en serie y paralelo, con sus respectivas fórmulas para calcular la capacitancia equivalente.
Capacitancia edgar
Este documento explica los conceptos básicos de los capacitores eléctricos, incluyendo su estructura, cómo se mide su capacitancia y cómo aumentarla. También cubre cómo calcular la capacitancia de capacitores con placas paralelas y cómo conectar capacitores en serie y paralelo, así como ejemplos numéricos de cálculos con capacitores.
Tippens fisica 7e_diapositivas_26a
Este documento presenta los objetivos y conceptos fundamentales de la capacitancia. Define la capacitancia en términos de carga y voltaje. Explica cómo calcular la capacitancia para un capacitor de placas paralelas dados el área y separación de las placas. También introduce la constante dieléctrica y cómo afecta los cálculos de voltaje, campo eléctrico y capacitancia.
Calculo de la capacitancia
El documento resume los conceptos fundamentales de la capacitancia y cómo se calcula. Explica que la capacitancia de un capacitor depende directamente del área de las placas y de forma inversa a la separación entre ellas. También define la unidad de faradio y los submúltiplos como microfaradio y nanofaradio que se usan en la práctica. Presenta fórmulas para calcular la capacitancia en función de la carga, diferencia de potencial, área y separación de las placas.
Circuito capacitivo en serie
Este documento describe cómo calcular la capacitancia equivalente de un circuito compuesto por varios condensadores en serie. Explica que la capacitancia equivalente se calcula como la suma inversa de las capacitancias individuales de cada condensador, y provee un ejemplo numérico para ilustrar cómo hacer este cálculo.
Analisis de circuito
Este documento describe un análisis y montaje de un circuito eléctrico. Primero se calculan las intensidades que recorren el circuito y luego se monta físicamente para medir las intensidades y tensiones. Finalmente, se calcula el equivalente de Thevenin del circuito entre dos puntos. El documento también describe el estudio de la curva característica de un diodo, incluyendo el cálculo del punto de trabajo Q.
Condensadores problemas-gonzalo revelo pabon
Este documento presenta 9 ejemplos de cálculos relacionados con condensadores. En cada ejemplo se dan los datos y se pide calcular alguna propiedad como la capacidad, carga o energía almacenada. Se usan fórmulas como C=Q/V, Q=CV y W=1/2CV^2 para resolver los problemas.
Capacitancia y dielectricos.15 3. alumnos
Este documento trata sobre capacitancia y dieléctricos. Explica que los capacitores están formados por dos conductores separados por un dieléctrico y pueden almacenar energía eléctrica. Describe los tipos de capacitores, su simbología y capacitancia. También cubre conexiones en serie y paralelo de capacitores y resuelve varios problemas relacionados.
CIRCUITO RC.pdf
Este documento describe circuitos RC y las ecuaciones para predecir cómo aumenta y disminuye la carga en un capacitor y la corriente en un circuito RC. Explica que la carga en el capacitor aumenta de forma exponencial hacia su valor máximo a medida que pasa el tiempo, alcanzando el 63% de la carga máxima después de una constante de tiempo. De forma similar, la corriente disminuye de forma exponencial hacia cero a medida que el capacitor se carga, alcanzando el 37% de su valor máximo después de una constante de tiempo
Tema3 condensadores
El documento trata sobre los condensadores. Explica que un condensador está formado por dos conductores aislados entre sí que almacenan carga eléctrica de signos opuestos. Describe los tipos principales de condensadores según su geometría, como los de placas paralelas, esféricos y cilíndricos. También explica conceptos como la capacidad de un condensador, la energía almacenada y el efecto de usar dieléctricos entre los conductores.
Presentacion condensadores-y-bobinas
Este documento presenta un tema sobre condensadores y bobinas. Introduce los condensadores, explicando cómo almacenan energía eléctrica y definiendo conceptos como capacidad. También describe la relación entre la corriente, tensión y carga en un condensador, así como cómo se calcula la energía almacenada. Finalmente, incluye algunos ejemplos de cálculo.
Similar a Actividades tema 4 (20)
Más de MiguelCatalan
Tema 1 circuitos
Para medir la intensidad de la corriente eléctrica se utiliza un amperímetro, el cual debe intercalarse en serie con el conductor. La corriente continua proporciona una intensidad constante y se caracteriza por el movimiento unidireccional de los electrones, mientras que la corriente alterna varía su intensidad y los electrones se mueven en ambos sentidos. La tensión eléctrica se mide en voltios y representa la diferencia de potencial necesaria para mover los electrones de un polo a otro.
Actividades tema 16
Este documento contiene varios ejercicios y soluciones relacionados con fuentes de alimentación. Se calculan parámetros como la corriente máxima de un diodo zener, la resistencia necesaria en un estabilizador serie, la tensión y corriente en diferentes puntos de un circuito con zener y transistor, y la regulación y resistencia interna de una fuente de alimentación.
Actividades tema 3
El documento presenta 5 actividades de circuitos eléctricos. La primera calcula la intensidad, tensiones y potencias de un circuito con dos resistencias en serie. La segunda analiza un circuito con dos resistencias en paralelo. La tercera determina valores para resistencias en paralelo y serie. La cuarta calcula tensiones y potencias para una batería con resistencia interna. La quinta resuelve un sistema de ecuaciones para dos generadores en paralelo.
Tema 16. fuentes de alimentacion
Este documento describe diferentes tipos de fuentes de alimentación, incluyendo reguladores de tensión con diodos zener, estabilizadores en serie y paralelo, y fuentes de alimentación conmutadas. Explica cómo los reguladores de tensión mantienen una tensión constante incluso cuando varía la corriente o tensión de entrada, y destaca las características clave de una fuente de alimentación como la regulación de carga, regulación de línea y resistencia interna.
Tema 16. fuentes de alimentacion
Este documento describe diferentes tipos de fuentes de alimentación, incluyendo reguladores de tensión con diodos zener, estabilizadores en serie y paralelo, y fuentes de alimentación conmutadas. Explica cómo los reguladores de tensión mantienen una tensión constante incluso cuando varía la corriente de carga o la tensión de entrada, y describe las características clave de una fuente de alimentación como la regulación de carga, regulación de línea y resistencia interna.
Presentación t3
Este documento resume los conceptos fundamentales de los circuitos eléctricos en corriente continua. Explica cómo conectar receptores en serie y en paralelo, así como generadores en serie y en paralelo. También cubre circuitos mixtos, las leyes de Kirchhoff y cómo aplicarlas para resolver circuitos complejos.
Medidas en electrónica
Este documento trata sobre la medición de la corriente eléctrica y la tensión. Explica que para medir la corriente se usa un amperímetro y que debe colocarse en serie con el circuito. También define la corriente continua y alterna, y sus características. Por último, describe que la tensión se mide con un voltímetro en paralelo y las unidades en las que se expresa.
Más de MiguelCatalan (7)
Último
Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...
Criterios de corrección y soluciones al examen de Geografía de Selectividad (EvAU) Junio de 2024 en Castilla La Mancha.
Soluciones al examen.
Convocatoria Ordinaria.
Examen resuelto de Geografía
conocer el examen de geografía de julio 2024 en:
https://blogdegeografiadejuan.blogspot.com/2024/06/soluciones-examen-de-selectividad.html
http://blogdegeografiadejuan.blogspot.com/
DESARROLLO DE LAS RELACIONES CON LOS STAKEHOLDERS.pdf
DESARROLLO DE LAS RELACIONES CON LOS STAKEHOLDERS
CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx
Desripción de concursos educativos 2024
Este documento contiene, el programa completo de un acto para realizar la pro...
acto promesa de lealtad a la bandera
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
El espiritismo, se puede usar para engañar.
Compartir p4s.co Pitch Hackathon Template Plantilla final.pptx-2.pdf
En la ciudad de Pasto, estamos revolucionando el acceso a microcréditos y la formalización de microempresarios informales con nuestra aplicación CrediAvanza. Nuestro objetivo es empoderar a los emprendedores locales proporcionándoles una plataforma integral que facilite el acceso a servicios financieros y asesoría profesional.
Último (20)
Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...
Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...
3° SES COMU LUN10 CUENTO DIA DEL PADRE 933623393 PROF YESSENIA (1).docx
3° SES COMU LUN10 CUENTO DIA DEL PADRE 933623393 PROF YESSENIA (1).docx
DESARROLLO DE LAS RELACIONES CON LOS STAKEHOLDERS.pdf
DESARROLLO DE LAS RELACIONES CON LOS STAKEHOLDERS.pdf
RETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docx
RETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docx
CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx
CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx
Presentación de proyecto en acuarela moderna verde.pdf
Presentación de proyecto en acuarela moderna verde.pdf
Este documento contiene, el programa completo de un acto para realizar la pro...
Este documento contiene, el programa completo de un acto para realizar la pro...
Cronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdf
Cronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdf
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Compartir p4s.co Pitch Hackathon Template Plantilla final.pptx-2.pdf
Compartir p4s.co Pitch Hackathon Template Plantilla final.pptx-2.pdf
Actividades tema 4
- 1. ACTIVIDADES TEMA 4 -Los condensadores

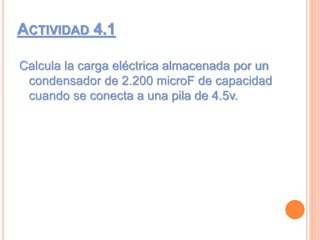

- 2. ACTIVIDAD 4.1 Calcula la carga eléctrica almacenada por un condensador de 2.200 microF de capacidad cuando se conecta a una pila de 4.5v.

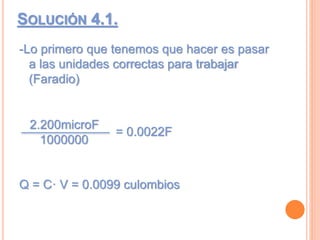

- 3. SOLUCIÓN 4.1. -Lo primero que tenemos que hacer es pasar a las unidades correctas para trabajar (Faradio) = 0.0022F Q = C· V = 0.0099 culombios 2.200microF 1000000

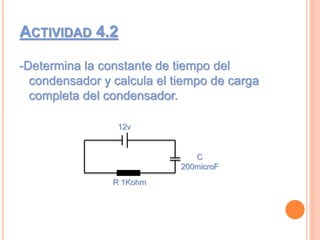

- 4. ACTIVIDAD 4.2 -Determina la constante de tiempo del condensador y calcula el tiempo de carga completa del condensador. 12v C 200microF R 1Kohm

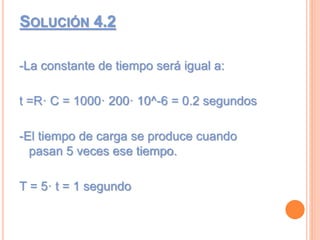

- 5. SOLUCIÓN 4.2 -La constante de tiempo será igual a: t =R· C = 1000· 200· 10^-6 = 0.2 segundos -El tiempo de carga se produce cuando pasan 5 veces ese tiempo. T = 5· t = 1 segundo
- 6. ACTIVIDAD 4.3. Determina las características de un condensador de poliéster con los siguientes colores: amarillo, azul, rojo blanco, rojo. -A amarillo (4) -B azul (6) -C rojo (x100) -D blanco +/-10% -E rojo 250v 46· 100 = 4600pF = 4,6nF +/-10% 250v
- 7. SOLUCIÓN 4.3. -Tenemos que asociar los colores a los valores que corresponden. -A amarillo (4) -B azul (6) -C rojo (x100) -D blanco +/-10% -E rojo 250v 46· 100 = 4600pF = 4,6nF +/-10% 250v
- 8. ACTIVIDAD 4.4. Se conectan en serie tres condensadores de 4, 8 y 12 microfaradios a una fuente de alimentación de 100v C.C. Calcula la capacidad conseguida por el conjunto y la tension a la que trabajan cada uno de los condensadores. C1 = 4 100v C3 = 12C2 = 8 A B C D

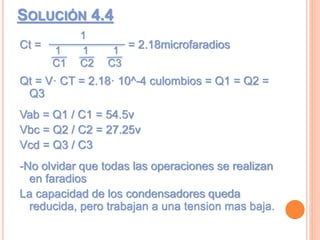

- 9. SOLUCIÓN 4.4 Ct = = 2.18microfaradios Qt = V· CT = 2.18· 10^-4 culombios = Q1 = Q2 = Q3 Vab = Q1 / C1 = 54.5v Vbc = Q2 / C2 = 27.25v Vcd = Q3 / C3 -No olvidar que todas las operaciones se realizan en faradios La capacidad de los condensadores queda reducida, pero trabajan a una tension mas baja. 11 1 1 C1 C2 C3

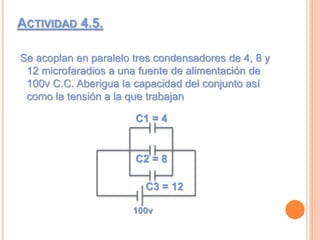

- 10. ACTIVIDAD 4.5. Se acoplan en paralelo tres condensadores de 4, 8 y 12 microfaradios a una fuente de alimentación de 100v C.C. Aberigua la capacidad del conjunto así como la tensión a la que trabajan C1 = 4 100v C3 = 12 C2 = 8

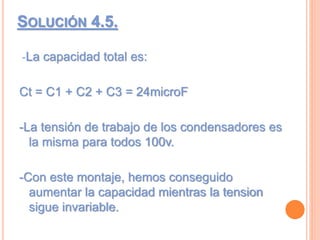

- 11. SOLUCIÓN 4.5. -La capacidad total es: Ct = C1 + C2 + C3 = 24microF -La tensión de trabajo de los condensadores es la misma para todos 100v. -Con este montaje, hemos conseguido aumentar la capacidad mientras la tension sigue invariable.
