El documento describe las características y usos de un protoboard. Un protoboard permite ensamblar circuitos electrónicos sin necesidad de soldar, usando orificios metalizados para conectar componentes. Se explican tres tipos básicos de compuertas lógicas (NOT, AND, OR) y sus tablas de verdad. Finalmente, se proporcionan consejos para el uso adecuado de un protoboard al ensamblar circuitos.

1. Instituto Tecnologico de TuxtepecNombre del Profesor: Ing. Julio Aguilar CarmonaIntegrantes del Equipo: Oswaldo IbañezGarcia

2. Avelino Felipe PolicarpioTrabajo: Reporte Tuxtepec, Oax. A 16 de Mayo de 2011

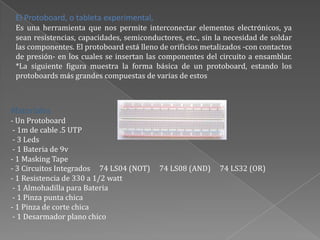

3. El Protoboard, o tableta experimental,Es una herramienta que nos permite interconectar elementos electrónicos, ya sean resistencias, capacidades, semiconductores, etc., sin la necesidad de soldar las componentes. El protoboard está lleno de orificios metalizados -con contactos de presión- en los cuales se insertan las componentes del circuito a ensamblar. *La siguiente figura muestra la forma básica de un protoboard, estando los protoboards más grandes compuestas de varias de estosMateriales - Un Protoboard - 1m de cable .5 UTP - 3 Leds - 1 Bateria de 9v - 1 Masking Tape - 3 Circuitos Integrados 74 LS04 (NOT) 74 LS08 (AND) 74 LS32 (OR) - 1 Resistencia de 330 a 1/2 watt - 1 Almohadilla para Bateria - 1 Pinza punta chica - 1 Pinza de corte chica - 1 Desarmador plano chico

4. COMPUERTAS LOGICASUna compuerta logica es un dispositivo que nos permite obtener resultados, dependiendo de los valores de las señales que le ingresemos. Es necesario aclarar entonces que las compuertas lógicas se comunican entre sí (incluidos los microprocesadores), usando el sistema BINARIO. Este consta de solo 2 indicadores 0 y 1 llamados BIT dado que en electrónica solo hay 2 valores equivalentes 0=0volt 1=5volt (conectado-desconectado). Es decir que cuando conectamos una compuerta a el negativo equivale a introducir un cero (0) y por el contrario si derivamos la entrada a 5v le estamos enviando un uno (1). Ahora para comprender como se comporta cada compuerta se debe ver su TABLA DE VERDAD. Esta nos muestra todas las combinaciones lógicas posibles y su resultado.COMPUERTA NOTLa compuerta NOT es un tanto parecida al buffer salvo por que invierte el valor que se le entrega. También tiene la utilidad de ajustar niveles pero tomando en cuenta que invierte la señal.COMPUERTA ANDLa compuerta AND hace la función de multiplicación lógica. Es decir toma los valores que le aplicamos a sus entradas y los multiplica.

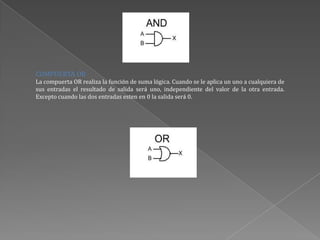

5. COMPUERTA ORLa compuerta OR realiza la función de suma lógica. Cuando se le aplica un uno a cualquiera de sus entradas el resultado de salida será uno, independiente del valor de la otra entrada. Excepto cuando las dos entradas esten en 0 la salida será 0.

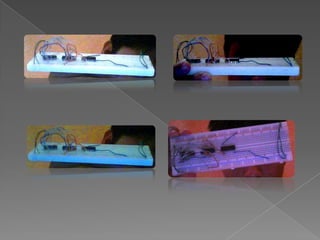

6. Formas de Utilizar un Protoboard 1. - Un buen consejo es hacer conexión de las mitades de las secciones uno y cuatro, tal como lo nuestra la figura así, se mantendrá una configuración clara y entendible

7. 2. - La conexión entre nodos se hace mediante alambres, los cuales deben de ser

8. lo mas corto posible, a fin de evitar problemas de ruido en el circuito. En lo
