1. UNIVERSIDAD CENTRAL DEL ECUADOR
FACULTAD DE FILOSOFÍA LETRAS Y CIENCIAS DE LA
EDUCACIÓN
ESCUELA DE CIENCIAS EXACTAS
CARRERA DE INFORMÁTICA
TEMA:
USO E IMPORTANCIA DEL PROTOBOARD
INTEGRANTES:
MERA GÓMEZ HENRY MARCELO
CARDONA MONTENEGRO MAURICIO JAVIER
5º SEMESTRE “A”

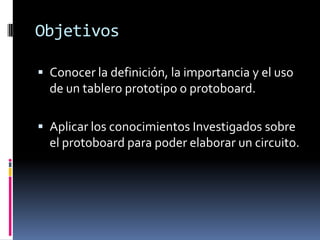

2. Objetivos
 Conocer la definición, la importancia y el uso
de un tablero prototipo o protoboard.
 Aplicar los conocimientos Investigados sobre
el protoboard para poder elaborar un circuito.

3. Marco Teórico

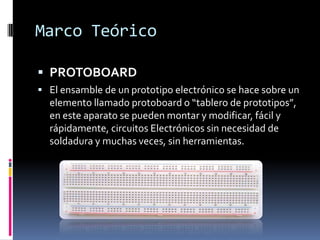

 PROTOBOARD
 El ensamble de un prototipo electrónico se hace sobre un
elemento llamado protoboard o “tablero de prototipos”,
en este aparato se pueden montar y modificar, fácil y
rápidamente, circuitos Electrónicos sin necesidad de
soldadura y muchas veces, sin herramientas.

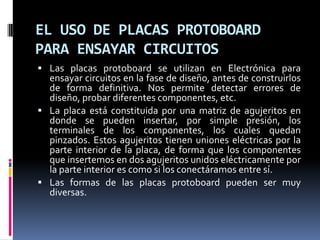

4. EL USO DE PLACAS PROTOBOARD
PARA ENSAYAR CIRCUITOS
 Las placas protoboard se utilizan en Electrónica para
ensayar circuitos en la fase de diseño, antes de construirlos
de forma definitiva. Nos permite detectar errores de
diseño, probar diferentes componentes, etc.
 La placa está constituida por una matriz de agujeritos en
donde se pueden insertar, por simple presión, los
terminales de los componentes, los cuales quedan
pinzados. Estos agujeritos tienen uniones eléctricas por la
parte interior de la placa, de forma que los componentes
que insertemos en dos agujeritos unidos eléctricamente por
la parte interior es como si los conectáramos entre sí.
 Las formas de las placas protoboard pueden ser muy
diversas.

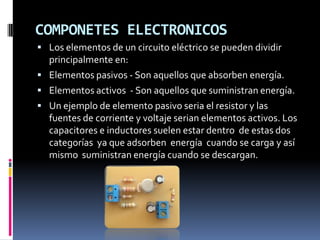

5. COMPONETES ELECTRONICOS
 Los elementos de un circuito eléctrico se pueden dividir
principalmente en:
 Elementos pasivos - Son aquellos que absorben energía.
 Elementos activos - Son aquellos que suministran energía.
 Un ejemplo de elemento pasivo seria el resistor y las
fuentes de corriente y voltaje serian elementos activos. Los
capacitores e inductores suelen estar dentro de estas dos
categorías ya que adsorben energía cuando se carga y así
mismo suministran energía cuando se descargan.

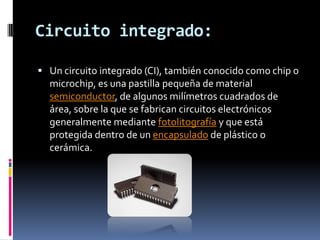

6. Circuito integrado:
 Un circuito integrado (CI), también conocido como chip o
microchip, es una pastilla pequeña de material
semiconductor, de algunos milímetros cuadrados de
área, sobre la que se fabrican circuitos electrónicos
generalmente mediante fotolitografía y que está
protegida dentro de un encapsulado de plástico o
cerámica.

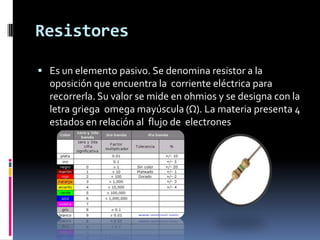

7. Resistores
 Es un elemento pasivo. Se denomina resistor a la
oposición que encuentra la corriente eléctrica para
recorrerla. Su valor se mide en ohmios y se designa con la
letra griega omega mayúscula (Ω). La materia presenta 4
estados en relación al flujo de electrones

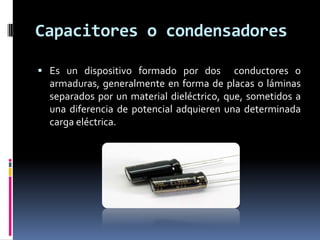

8. Capacitores o condensadores
 Es un dispositivo formado por dos conductores o
armaduras, generalmente en forma de placas o láminas
separados por un material dieléctrico, que, sometidos a
una diferencia de potencial adquieren una determinada
carga eléctrica.

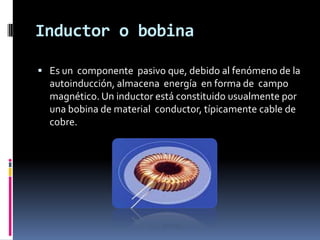

9. Inductor o bobina
 Es un componente pasivo que, debido al fenómeno de la
autoinducción, almacena energía en forma de campo
magnético. Un inductor está constituido usualmente por
una bobina de material conductor, típicamente cable de
cobre.

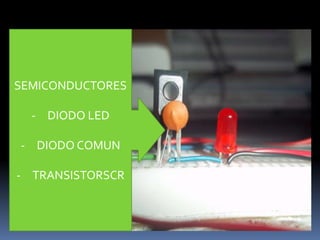

16. SEMICONDUCTORES

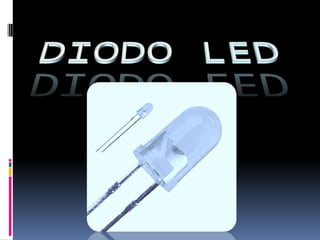

- DIODO LED

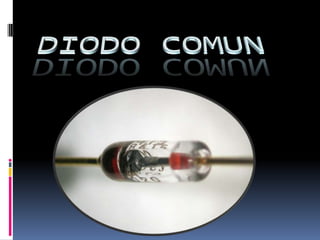

- DIODO COMUN

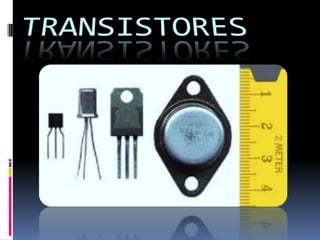

- TRANSISTORSCR

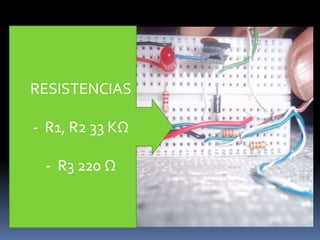

17. RESISTENCIAS
- R1, R2 33 KΩ
- R3 220 Ω

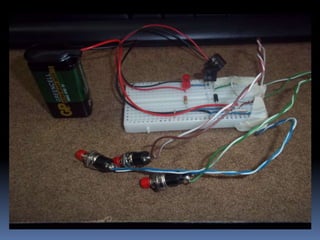

18. - PROTOBOARD
- ZUMBADOR
- PILA DE 9V
- CONECTOR DE PILA
- ALAMBRE
