ELABORACION DE EXPEDIENTES TECNICOS
DE INSTALACIONES ELECTRICAS INTERIORES
Profesor:
Msc. Cesar Luis López
Aguilar
Ing. Mecánico
Electricista CIP 67424
Cesar.0629@yahoo.com.pe
Wasap 943799200
17-11-2019

2/15/2020 2

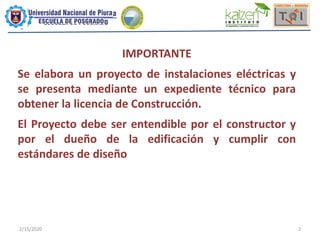

IMPORTANTE
Se elabora un proyecto de instalaciones eléctricas y
se presenta mediante un expediente técnico para
obtener la licencia de Construcción.
El Proyecto debe ser entendible por el constructor y
por el dueño de la edificación y cumplir con
estándares de diseño

2/15/2020 3

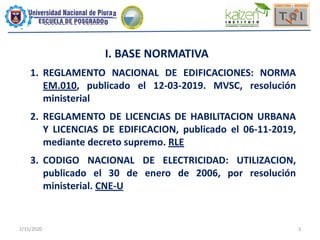

I. BASE NORMATIVA
1. REGLAMENTO NACIONAL DE EDIFICACIONES: NORMA
EM.010, publicado el 12-03-2019. MVSC, resolución
ministerial
2. REGLAMENTO DE LICENCIAS DE HABILITACION URBANA
Y LICENCIAS DE EDIFICACION, publicado el 06-11-2019,
mediante decreto supremo. RLE
3. CODIGO NACIONAL DE ELECTRICIDAD: UTILIZACION,
publicado el 30 de enero de 2006, por resolución
ministerial. CNE-U

2/15/2020 4
II. PREGUNTAS BASICAS
1. Quién(es) elaboran los proyectos de I.E.I?
2. Cuáles son los documentos del proyecto de I.E.I
3. Quién(es) revisan y/o aprueban los expedientes técnicos
4. Cuáles son las modalidades de aprobación.
5. El expediente técnico de una edificación de 02 pisos tendrá
el mismo contenido que una de 05 pisos, un centro
comercial o una industria?
6. Quién(es) construyen las instalaciones eléctricas
7. Quién(es) aprueban la construcción de I.E.I
8. Hay supervisión en la construcción de las Instalaciones
eléctricas.

2/15/2020 5

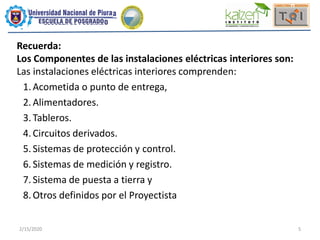

Recuerda:

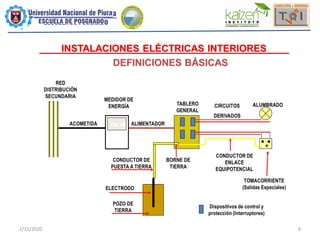

Los Componentes de las instalaciones eléctricas interiores son:
Las instalaciones eléctricas interiores comprenden:
1.Acometida o punto de entrega,
2.Alimentadores.
3.Tableros.
4.Circuitos derivados.
5.Sistemas de protección y control.
6.Sistemas de medición y registro.
7.Sistema de puesta a tierra y
8.Otros definidos por el Proyectista

2/15/2020 7

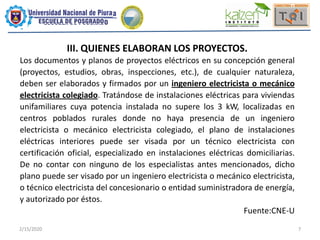

III. QUIENES ELABORAN LOS PROYECTOS.
Los documentos y planos de proyectos eléctricos en su concepción general
(proyectos, estudios, obras, inspecciones, etc.), de cualquier naturaleza,
deben ser elaborados y firmados por un ingeniero electricista o mecánico
electricista colegiado. Tratándose de instalaciones eléctricas para viviendas
unifamiliares cuya potencia instalada no supere los 3 kW, localizadas en
centros poblados rurales donde no haya presencia de un ingeniero
electricista o mecánico electricista colegiado, el plano de instalaciones
eléctricas interiores puede ser visada por un técnico electricista con
certificación oficial, especializado en instalaciones eléctricas domiciliarias.
De no contar con ninguno de los especialistas antes mencionados, dicho
plano puede ser visado por un ingeniero electricista o mecánico electricista,
o técnico electricista del concesionario o entidad suministradora de energía,
y autorizado por éstos.
Fuente:CNE-U

2/15/2020 8

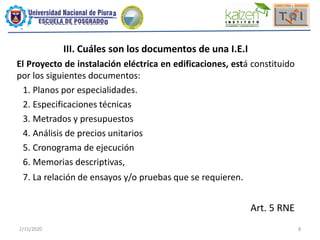

III. Cuáles son los documentos de una I.E.I
El Proyecto de instalación eléctrica en edificaciones, está constituido
por los siguientes documentos:
1. Planos por especialidades.
2. Especificaciones técnicas
3. Metrados y presupuestos
4. Análisis de precios unitarios
5. Cronograma de ejecución
6. Memorias descriptivas,
7. La relación de ensayos y/o pruebas que se requieren.
Art. 5 RNE

2/15/2020 9

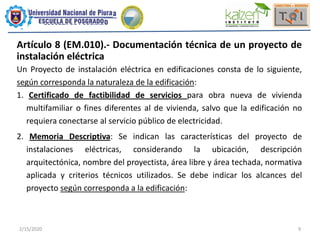

Artículo 8 (EM.010).- Documentación técnica de un proyecto de
instalación eléctrica
Un Proyecto de instalación eléctrica en edificaciones consta de lo siguiente,
según corresponda la naturaleza de la edificación:
1. Certificado de factibilidad de servicios para obra nueva de vivienda
multifamiliar o fines diferentes al de vivienda, salvo que la edificación no
requiera conectarse al servicio público de electricidad.
2. Memoria Descriptiva: Se indican las características del proyecto de
instalaciones eléctricas, considerando la ubicación, descripción
arquitectónica, nombre del proyectista, área libre y área techada, normativa
aplicada y criterios técnicos utilizados. Se debe indicar los alcances del
proyecto según corresponda a la edificación:

2/15/2020 10

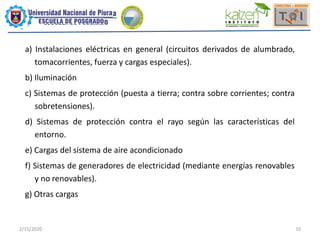

a) Instalaciones eléctricas en general (circuitos derivados de alumbrado,
tomacorrientes, fuerza y cargas especiales).
b) Iluminación
c) Sistemas de protección (puesta a tierra; contra sobre corrientes; contra
sobretensiones).
d) Sistemas de protección contra el rayo según las características del
entorno.
e) Cargas del sistema de aire acondicionado
f) Sistemas de generadores de electricidad (mediante energías renovables
y no renovables).
g) Otras cargas

2/15/2020 11

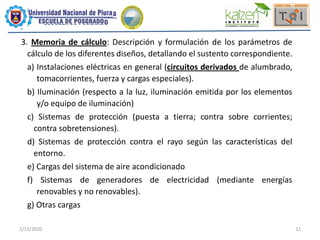

3. Memoria de cálculo: Descripción y formulación de los parámetros de
cálculo de los diferentes diseños, detallando el sustento correspondiente.
b) Iluminación (respecto a la luz, iluminación emitida por los elementos
y/o equipo de iluminación)
c) Sistemas de protección (puesta a tierra; contra sobre corrientes;
contra sobretensiones).
entorno.
f) Sistemas de generadores de electricidad (mediante energías
renovables y no renovables).
g) Otras cargas

2/15/2020 12

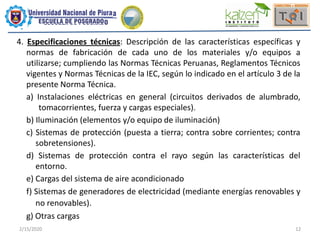

4. Especificaciones técnicas: Descripción de las características específicas y
normas de fabricación de cada uno de los materiales y/o equipos a
utilizarse; cumpliendo las Normas Técnicas Peruanas, Reglamentos Técnicos
vigentes y Normas Técnicas de la IEC, según lo indicado en el artículo 3 de la
presente Norma Técnica.
b) Iluminación (elementos y/o equipo de iluminación)
sobretensiones).
entorno.
f) Sistemas de generadores de electricidad (mediante energías renovables y
no renovables).
g) Otras cargas

2/15/2020 13

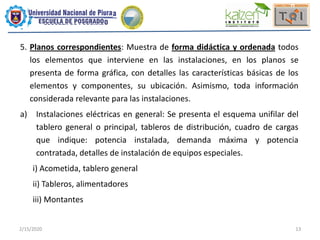

5. Planos correspondientes: Muestra de forma didáctica y ordenada todos
los elementos que interviene en las instalaciones, en los planos se
presenta de forma gráfica, con detalles las características básicas de los
elementos y componentes, su ubicación. Asimismo, toda información
considerada relevante para las instalaciones.
a) Instalaciones eléctricas en general: Se presenta el esquema unifilar del
tablero general o principal, tableros de distribución, cuadro de cargas
que indique: potencia instalada, demanda máxima y potencia
contratada, detalles de instalación de equipos especiales.
i) Acometida, tablero general
ii) Tableros, alimentadores
iii) Montantes

2/15/2020 14

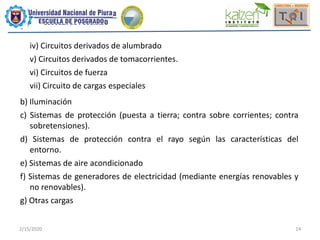

iv) Circuitos derivados de alumbrado
v) Circuitos derivados de tomacorrientes.
vi) Circuitos de fuerza
vii) Circuito de cargas especiales
b) Iluminación
sobretensiones).
entorno.
e) Sistemas de aire acondicionado
no renovables).
g) Otras cargas

2/15/2020 15

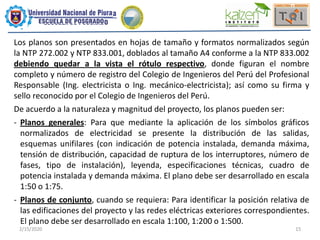

Los planos son presentados en hojas de tamaño y formatos normalizados según
la NTP 272.002 y NTP 833.001, doblados al tamaño A4 conforme a la NTP 833.002
debiendo quedar a la vista el rótulo respectivo, donde figuran el nombre
completo y número de registro del Colegio de Ingenieros del Perú del Profesional
Responsable (Ing. electricista o Ing. mecánico-electricista); así como su firma y
sello reconocido por el Colegio de Ingenieros del Perú.
De acuerdo a la naturaleza y magnitud del proyecto, los planos pueden ser:
- Planos generales: Para que mediante la aplicación de los símbolos gráficos
normalizados de electricidad se presente la distribución de las salidas,
esquemas unifilares (con indicación de potencia instalada, demanda máxima,
tensión de distribución, capacidad de ruptura de los interruptores, número de
fases, tipo de instalación), leyenda, especificaciones técnicas, cuadro de
potencia instalada y demanda máxima. El plano debe ser desarrollado en escala
1:50 o 1:75.
- Planos de conjunto, cuando se requiera: Para identificar la posición relativa de
las edificaciones del proyecto y las redes eléctricas exteriores correspondientes.
El plano debe ser desarrollado en escala 1:100, 1:200 o 1:500.

2/15/2020 16
- Planos de detalle: Para una mejor identificación o comprensión de
algunos elementos o parte de los diseños del proyecto, tales como: banco
de medidores, sistema de puesta a tierra, tableros, bandejas portacables,
ductos barra, otros. Estos detalles deben de ser desarrollados en escala
1:20 o 1:25
En la elaboración de planos, memorias descriptivas y memorias de cálculo
debe cumplirse con las últimas ediciones vigentes de las siguientes normas:
i) NTP 272.002 Papeles. Lista de aplicación de los formatos de la serie A
INTINTEC
ii) NTP 833.001 Dibujo Técnico. Formato de Láminas
iii) NTP 833.002 Dibujo Técnico. Plegado de Láminas
iv) R.M. 091-2002-EM/VME Norma DGE – Símbolos Gráficos en Electricidad
v) R.M. 091-2002-EM/VME Norma DGE – Terminología en Electricidad

2/15/2020 17

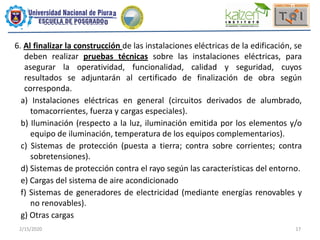

6. Al finalizar la construcción de las instalaciones eléctricas de la edificación, se
deben realizar pruebas técnicas sobre las instalaciones eléctricas, para
asegurar la operatividad, funcionalidad, calidad y seguridad, cuyos
resultados se adjuntarán al certificado de finalización de obra según
corresponda.
b) Iluminación (respecto a la luz, iluminación emitida por los elementos y/o
equipo de iluminación, temperatura de los equipos complementarios).
sobretensiones).
d) Sistemas de protección contra el rayo según las características del entorno.
no renovables).
g) Otras cargas

2/15/2020 18

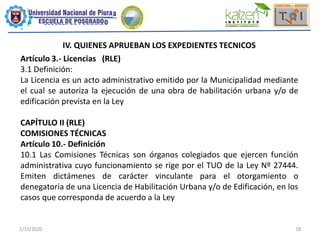

IV. QUIENES APRUEBAN LOS EXPEDIENTES TECNICOS
Artículo 3.- Licencias (RLE)
3.1 Definición:
La Licencia es un acto administrativo emitido por la Municipalidad mediante
el cual se autoriza la ejecución de una obra de habilitación urbana y/o de
edificación prevista en la Ley
CAPÍTULO II (RLE)
COMISIONES TÉCNICAS
Artículo 10.- Definición
10.1 Las Comisiones Técnicas son órganos colegiados que ejercen función
administrativa cuyo funcionamiento se rige por el TUO de la Ley Nº 27444.
Emiten dictámenes de carácter vinculante para el otorgamiento o
denegatoria de una Licencia de Habilitación Urbana y/o de Edificación, en los
casos que corresponda de acuerdo a la Ley

2/15/2020 19

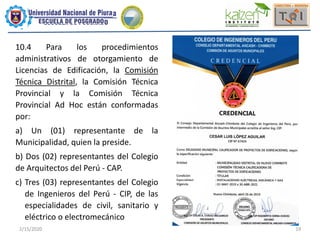

10.4 Para los procedimientos
administrativos de otorgamiento de
Licencias de Edificación, la Comisión
Técnica Distrital, la Comisión Técnica
Provincial y la Comisión Técnica
Provincial Ad Hoc están conformadas
por:
a) Un (01) representante de la
Municipalidad, quien la preside.
b) Dos (02) representantes del Colegio
de Arquitectos del Perú - CAP.
c) Tres (03) representantes del Colegio
de Ingenieros del Perú - CIP, de las
especialidades de civil, sanitario y
eléctrico o electromecánico

2/15/2020 20

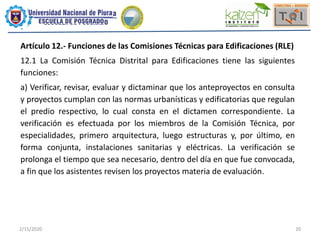

Artículo 12.- Funciones de las Comisiones Técnicas para Edificaciones (RLE)
12.1 La Comisión Técnica Distrital para Edificaciones tiene las siguientes
funciones:
a) Verificar, revisar, evaluar y dictaminar que los anteproyectos en consulta
y proyectos cumplan con las normas urbanísticas y edificatorias que regulan
el predio respectivo, lo cual consta en el dictamen correspondiente. La
verificación es efectuada por los miembros de la Comisión Técnica, por
especialidades, primero arquitectura, luego estructuras y, por último, en
forma conjunta, instalaciones sanitarias y eléctricas. La verificación se
prolonga el tiempo que sea necesario, dentro del día en que fue convocada,
a fin que los asistentes revisen los proyectos materia de evaluación.

2/15/2020 21

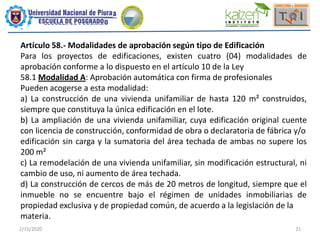

Artículo 58.- Modalidades de aprobación según tipo de Edificación
Para los proyectos de edificaciones, existen cuatro (04) modalidades de
aprobación conforme a lo dispuesto en el artículo 10 de la Ley
58.1 Modalidad A: Aprobación automática con firma de profesionales
Pueden acogerse a esta modalidad:
a) La construcción de una vivienda unifamiliar de hasta 120 m² construidos,
siempre que constituya la única edificación en el lote.
b) La ampliación de una vivienda unifamiliar, cuya edificación original cuente
con licencia de construcción, conformidad de obra o declaratoria de fábrica y/o
edificación sin carga y la sumatoria del área techada de ambas no supere los
200 m²
c) La remodelación de una vivienda unifamiliar, sin modificación estructural, ni
cambio de uso, ni aumento de área techada.
d) La construcción de cercos de más de 20 metros de longitud, siempre que el
inmueble no se encuentre bajo el régimen de unidades inmobiliarias de
propiedad exclusiva y de propiedad común, de acuerdo a la legislación de la
materia.

2/15/2020 22
e) La demolición total de edificaciones de hasta tres (03) pisos de altura, que
no cuenten con semisótano ni sótanos, siempre que no haga uso de explosivos.
f) Las ampliaciones y remodelaciones consideradas como obras menores,
según lo establecido en la Norma Técnica G.040, “Definiciones” del RNE.
g) Las edificaciones correspondientes a Programas promovidos por el Sector
VIVIENDA, para la reubicación de beneficiarios de atención extraordinaria del
Bono Familiar Habitacional, establecidos en el numeral 3.2.1 del artículo 3, de
la Ley Nº 27829, Ley que crea el Bono Familiar Habitacional (BFH).
h) Las edificaciones necesarias para el desarrollo de proyectos de inversión
pública, de asociación público- privada o de concesión privada que se realicen,
para la prestación de servicios públicos esenciales o para la ejecución de
infraestructura pública.
i) Las edificaciones de carácter militar de las Fuerzas Armadas y las de carácter
policial de la Policía Nacional del Perú, así como los establecimientos de
reclusión penal.
j) Las edificaciones de Universidades Nacionales.
k) Las edificaciones de establecimientos de salud estatales.
l) Las edificaciones de instituciones educativas estatales.

2/15/2020 23

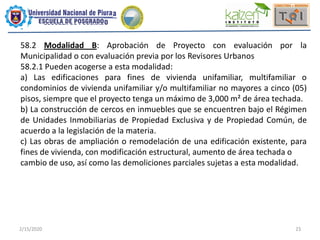

58.2 Modalidad B: Aprobación de Proyecto con evaluación por la
Municipalidad o con evaluación previa por los Revisores Urbanos
58.2.1 Pueden acogerse a esta modalidad:
a) Las edificaciones para fines de vivienda unifamiliar, multifamiliar o
condominios de vivienda unifamiliar y/o multifamiliar no mayores a cinco (05)
pisos, siempre que el proyecto tenga un máximo de 3,000 m² de área techada.
b) La construcción de cercos en inmuebles que se encuentren bajo el Régimen
de Unidades Inmobiliarias de Propiedad Exclusiva y de Propiedad Común, de
acuerdo a la legislación de la materia.
c) Las obras de ampliación o remodelación de una edificación existente, para
fines de vivienda, con modificación estructural, aumento de área techada o
cambio de uso, así como las demoliciones parciales sujetas a esta modalidad.

2/15/2020 24

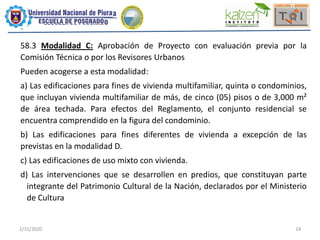

58.3 Modalidad C: Aprobación de Proyecto con evaluación previa por la
Comisión Técnica o por los Revisores Urbanos
a) Las edificaciones para fines de vivienda multifamiliar, quinta o condominios,
que incluyan vivienda multifamiliar de más, de cinco (05) pisos o de 3,000 m²
de área techada. Para efectos del Reglamento, el conjunto residencial se
encuentra comprendido en la figura del condominio.
b) Las edificaciones para fines diferentes de vivienda a excepción de las
previstas en la modalidad D.
c) Las edificaciones de uso mixto con vivienda.
d) Las intervenciones que se desarrollen en predios, que constituyan parte
integrante del Patrimonio Cultural de la Nación, declarados por el Ministerio
de Cultura

2/15/2020 25

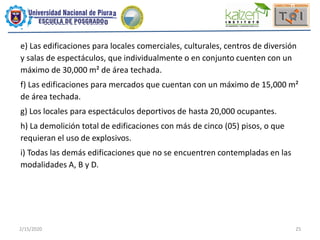

e) Las edificaciones para locales comerciales, culturales, centros de diversión
y salas de espectáculos, que individualmente o en conjunto cuenten con un
máximo de 30,000 m² de área techada.
f) Las edificaciones para mercados que cuentan con un máximo de 15,000 m²
de área techada.
g) Los locales para espectáculos deportivos de hasta 20,000 ocupantes.
h) La demolición total de edificaciones con más de cinco (05) pisos, o que
requieran el uso de explosivos.
i) Todas las demás edificaciones que no se encuentren contempladas en las
modalidades A, B y D.

2/15/2020 26

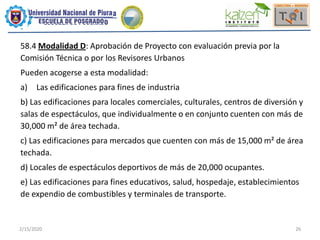

58.4 Modalidad D: Aprobación de Proyecto con evaluación previa por la
Comisión Técnica o por los Revisores Urbanos
a) Las edificaciones para fines de industria
b) Las edificaciones para locales comerciales, culturales, centros de diversión y
salas de espectáculos, que individualmente o en conjunto cuenten con más de
30,000 m² de área techada.
c) Las edificaciones para mercados que cuenten con más de 15,000 m² de área
techada.
d) Locales de espectáculos deportivos de más de 20,000 ocupantes.
e) Las edificaciones para fines educativos, salud, hospedaje, establecimientos
de expendio de combustibles y terminales de transporte.

2/15/2020 27
CAPÍTULO II DOCUMENTOS REQUERIDOS
Artículo 61.- Requisitos comunes
61.1 En todos los procedimientos administrativos regulados en el presente
Título, además de los requisitos especiales establecidos para cada caso, el
administrado presenta:

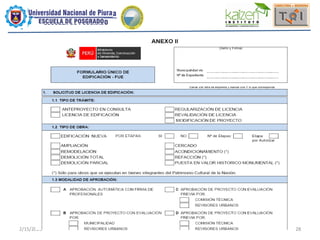

a) FUE, en tres (03) juegos originales, debidamente suscritos por el
administrado y, en la sección que corresponda, los profesionales responsables,
en el que se debe consignar la información necesaria al procedimiento que se
requiere iniciar, de acuerdo a la modalidad correspondiente.
Para las modalidades C y D, se adjunta copia del recibo del pago efectuado en
los colegios profesionales; en las instituciones con funciones específicas; o, en
aquellas que designan delegados de servicios públicos, por derecho de
revisión.
El pago de tramitación de la licencia y los pagos por derecho de revisión se
encuentran comprendidos en la determinación del derecho de tramitación, de
acuerdo a lo establecido en el TUO de la Ley Nº 27444.

2/15/2020 29
f) Certificado de Factibilidad de Servicios para proyectos de vivienda
multifamiliar o fines diferentes al de vivienda.
Artículo 62.- Recepción del Expediente
62.1 Todos los documentos que forman parte del expediente tienen la condición
de declaración jurada, por lo que el funcionario de la unidad de recepción
documental, se limita a verificar en el acto de presentación que el expediente
contenga los documentos requeridos por la Ley y el Reglamento. En caso el
expediente cumpla con lo indicado, se asigna un número, se sella y firma el FUE
y se folia cada uno de los documentos presentados, tanto los originales como las
copias. En las modalidades B, C y D, el administrado puede presentar en el
expediente solo un juego del FUE y de la documentación técnica requerida. En
ese supuesto, los otros dos (02) juegos requeridos, son presentados dentro de
un plazo de tres (03) días, contado desde la notificación de la aprobación del
proyecto en todas las especialidades.

2/15/2020 30

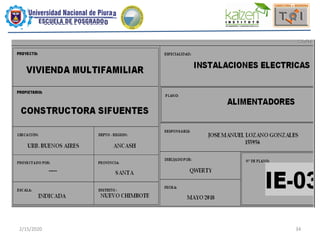

TAREA

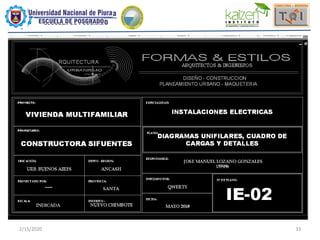

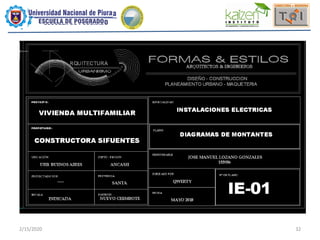

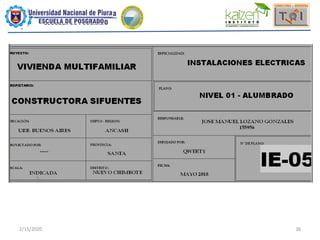

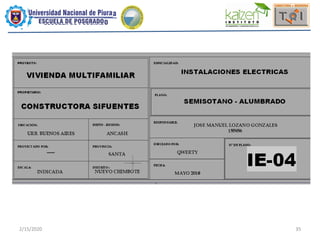

1. Revisar el expediente técnico y describir las observaciones

ELABORACION DE EXPEDIENTES TECNICOS.pdf

Más contenido relacionado

La actualidad más candente

Similar a ELABORACION DE EXPEDIENTES TECNICOS.pdf

Último

ELABORACION DE EXPEDIENTES TECNICOS.pdf
