Instalaciones Eléctricas
Curso: Construcción II
Unidad III: Instalaciones
Competencias:
 Conocer origen y fuente para dotar del servicio de
instalación eléctrica.
 Identificar características, consideraciones, diseño,
detalles y usos de instalaciones eléctricas en
edificaciones.
 Reconocer las especificaciones técnicas y aplicación
de la normatividad pertinente en instalaciones
eléctricas.

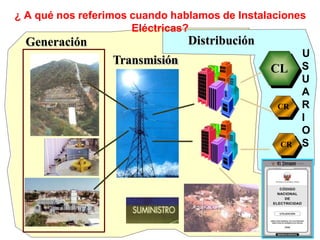

¿ A qué nos referimos cuando hablamos de Instalaciones
Eléctricas?
CR
CL
Generación
Transmisión
Distribución
CR
U
S
U
A
R
I
O
S
Sesión 13 Inst. Elect..pdf

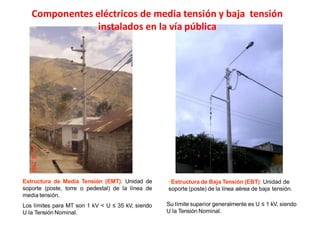

Estructura de Media Tensión (EMT): Unidad de
soporte (poste, torre o pedestal) de la línea de
media tensión.
Los límites para MT son 1 kV < U ≤ 35 kV, siendo
U la Tensión Nominal.
Estructura de Baja Tensión (EBT): Unidad de
soporte (poste) de la línea aérea de baja tensión.
Su límite superior generalmente es U ≤ 1 kV, siendo
U la Tensión Nominal.
Componentes eléctricos de media tensión y baja tensión
instalados en la vía pública
Conductor Aéreo : Material en forma de alambre o cable capaz de conducir energía eléctrica
e instalado sobre el nivel del piso en estructuras de soporte.
Tramo de Media Tensión: Parte de la red de media tensión
con igual tipo de material, sección y fase, limitado por una
derivación hacia otro tramo de la red, utilizado para
transferir electricidad entre dos puntos de la misma.
Vano de BT
Conexión Eléctrica
Seguridad Pública: Condiciones que
deben cumplir las instalaciones eléctricas
para no afectar la integridad de las
personas y de la propiedad, en
conformidad con las normas de seguridad.
Riesgo Eléctrico: Posibilidad de ocurrencia de accidente por contacto con partes
energizadas expuestas, arco eléctrico o incendio en una instalación eléctrica.
¿ CÓMO DISPONER DE UNA INSTALACIÓN
ELÉCTRICA SEGURA?
 El diseño o el proyecto de la
instalación eléctrica debe ser
elaborado por un ingeniero
electricista o mecánico electricista.
 La ejecución de las instalaciones eléctricas
debe ser efectuada por técnicos calificados.
 Se deben hacer uso de materiales de buena
calidad.
 Se debe dotar de protección para los equipos y
las personas.

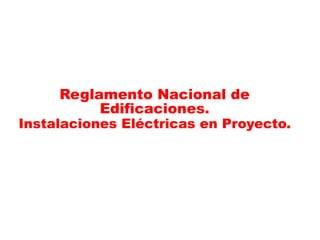

Reglamento Nacional de
Edificaciones.
Instalaciones Eléctricas en Proyecto.
Consideraciones generales del RNE. Requisitos
de un proyecto de instalaciones eléctricas
Objetivos Específicos del RNE
Entender la simbología utilizable en las
instalaciones eléctricas en el contexto de un
proyecto
Conocimientos previos
¿De qué trata la norma EM.010?
¿Dónde están tipificadas las
instalaciones eléctricas interiores?
Para efectos de la presente norma
¿Cuáles son los componentes de un
proyecto de instalación eléctrica
interior?
NORMA EM.010
INSTALACIONES
ELÉCTRICAS INTERIORES
Sesión 13 Inst. Elect..pdf
Sesión 13 Inst. Elect..pdf
Sesión 13 Inst. Elect..pdf
Sección 2 GENERALIDADES
020 Introducción
021 Estructura
022 Terminología
- Simbología Gráfica
- Simbología de Elementos
- Simbología General
- Simbología de Calificación (Distintivo)
- Simbología de Bloques
023 Numeración de Símbolos
024 Uso de Símbolos
025 Adaptación de Símbolos para Diseño
Gráfico
Sesión 13 Inst. Elect..pdf

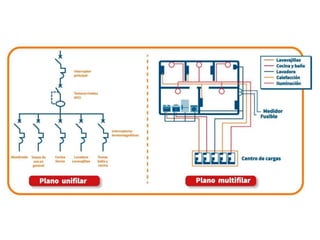

Sesión 13 Inst. Elect..pdf
Sesión 13 Inst. Elect..pdf
Sesión 13 Inst. Elect..pdf
OBJETIVO DELCNE-Utilización
Establecer las reglas preventivas para
salvaguardar las condiciones de seguridad de
las personas, de la vida animal y vegetal, y de la
propiedad, frente a los peligros derivados del
uso de la electricidad;
Así como la preservación del ambiente y la
protección del Patrimonio Cultural de la Nación.
Código Nacional de Electricidad - Utilización
CNE - Utilización
El Código no está destinado a ser un compendio de
especificaciones para proyectos, ni un manual de
instrucciones.
Cumpliendo con las reglas del Código, utilizando
materiales y equipos aprobados o certificados y
efectuando la instalación, operación y
m
antenimiento, con personal calificado y autorizado,
se logrará una instalación esencialmente segura.

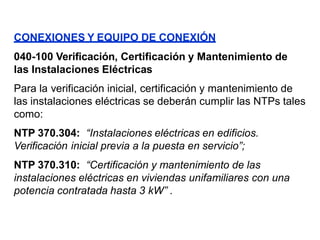

CONEXIONES Y EQUIPO DE CONEXIÓN
040-100 Verificación, Certificación y Mantenimiento de
las Instalaciones Eléctricas
Para la verificación inicial, certificación y mantenimiento de
las instalaciones eléctricas se deberán cumplir las NTPs tales
como:
NTP 370.304: “Instalaciones eléctricas en edificios.
Verificación inicial previa a la puesta en servicio”;
NTP 370.310: “Certificación y mantenimiento de las
instalaciones eléctricas en viviendas unifamiliares con una
potencia contratada hasta 3 kW” .
OBJETO:
Establece la aplicación de las medidas para garantizar la
seguridad mediante la certificación, de las instalaciones
eléctricas en viviendas unifamiliares con una potencia
contratada de hasta 3 kW, así como las acciones a realizar
para el mantenimiento periódico de la instalación eléctrica de
manera de garantizar su seguridad.

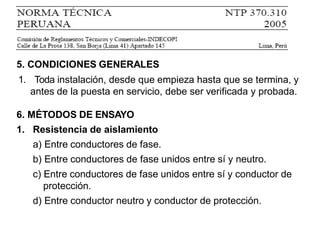

5. CONDICIONES GENERALES
1. Toda instalación, desde que empieza hasta que se termina, y
antes de la puesta en servicio, debe ser verificada y probada.
6. MÉTODOS DE ENSAYO
1. Resistencia de aislamiento
a) Entre conductores de fase.
b) Entre conductores de fase unidos entre sí y neutro.
c) Entre conductores de fase unidos entre sí y conductor de
protección.
d) Entre conductor neutro y conductor de protección.
6.1.1 Valor mínimo de la resistencia de aislamiento
El valor mínimo será de 1000 Ω/V de tensión de servicio por
cada tramo de la instalación de 100 m o fracción.
En ningún caso la resistencia de aislamiento podrá ser inferior a
220 kΩ .
6.2 Medición de la resistencia de puesta a tierra
La medición de la resistencia de puesta a tierra deberá
efectuarse preferentemente aplicando el método de caída de
potencial (método del 62 %) ya sea utilizando un instrumento
adecuado para tal efecto (telurómetro), o bien mediante un
voltímetro y un amperímetro.
FORMATOS REFERENCIALES PARA LA
CERTIFICACIÓN
1. Plano de ubicación de la vivienda.
2. Plano arquitectónico vista de planta.
3. Diagrama unifilar.
4. Plano de cableado.
5. Formato de Inspección de la Instalación Eléctrica.
6. Certificado de la Instalación Eléctrica.
PLANO ARQUITECTÓNICO

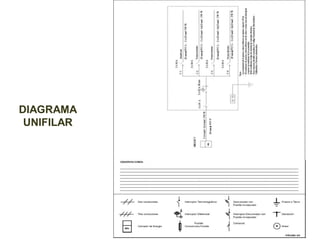

DIAGRAMA
UNIFILAR

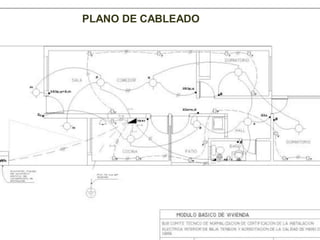

PLANO DE CABLEADO
CERTIFICADO DE EJECUCIÓN DE I.E.
CERTIFICADO DE EJECUCION DE I.E.
33
Ahora preste atención al siguiente Video,
analícelo y de su comentario al respecto.
https://www.youtube.com/watch?v=OYG7wcBSm_4
Ingrese al siguiente link:
¿CÓMO ESTÁ COMPUESTO UN EXPEDIENTE TÉCNICO
PARA INSTALACIONES ELECTRICAS DE INTERIORES?
PROYECTO DE INSTALACIONES ELECTRICAS
DOMICILIARIAS.
El Expediente Técnico del Proyecto de Instalaciones
Eléctricas en su elaboración debe considerar lo
siguiente:
• Memoria Descriptiva.
• Memoria de Especificaciones Técnicas
• Memoria de Cálculo (Calculo de Carga Instalada y
Máxima Demanda, Calculo del Número de Salidas
de alumbrado por ambiente, Calculo de Capacidad
de protección Eléctrica, Calculo de la Caída de
Tensión y Capacidad del conductor alimentador).
• Planos Eléctricos (Planos de Alumbrado, Planos
de Tomacorrientes y Luces de Emergencia,
Planos de Alimentadores, Planos de Fuerza y/o
Carga Especial, Planos de Diagramas Unifilares).
• Metrados
• Presupuestos.
ELABORACION DE EXPEDIENTE TECNICO
MEMORIA DESCRIPTIVA
a) Generalidades
Principalmente se debe señalar la ubicación
geográfica del proyecto.
b) Alcance del Proyecto
Se debe precisar el área de influencia;
indicando las partes que comprende:
 Línea de Transmisión
 Redes de Servicio Particular.
 Redes de Alumbrado Público.
 Conexiones Domiciliarias.
ELABORACION DE EXPEDIENTE TECNICO
MEMORIA DESCRIPTIVA
c) Descripción del Proyecto
Se debe especificar las características del
proyecto, principalmente:
- Tensión nominal y número de fases.
- Sistema adoptado (aéreo o subterráneo).
- Los tipos de cargas eléctricas y la demanda
máxima de cada una, si corresponde.

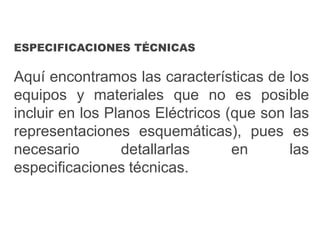

ESPECIFICACIONES TÉCNICAS
Aquí encontramos las características de los
equipos y materiales que no es posible
incluir en los Planos Eléctricos (que son las
representaciones esquemáticas), pues es
necesario detallarlas en las
especificaciones técnicas.

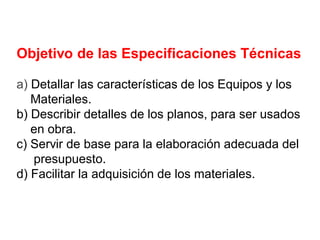

Objetivo de las Especificaciones Técnicas
a) Detallar las características de los Equipos y los
Materiales.
b) Describir detalles de los planos, para ser usados
en obra.
c) Servir de base para la elaboración adecuada del
presupuesto.
d) Facilitar la adquisición de los materiales.
Redacción de las Especificaciones
Técnicas
a) Deben ser muy precisas, claras y concisas.
b) No deben permitir interpretaciones personales.
c) Debe ser claro: fácilmente entendible, sin dar
lugar a dudas o interpretaciones incorrectas.
d) Usar el idioma español en forma correcta.
• Evitar las redundancias, sin caer
exageradamente en la simplicidad.
• Desterrar las frases indefinidas.
Elaboración de las Especificaciones
Técnicas
Deben estar a cargo de personas con experiencia o
desarrolladas con su asesoramiento.
Partes importantes:
CONDICIONES GENERALES:
Contiene los criterios y condiciones que rigen para
todas las especificaciones y se define el alcance
del trabajo. Puede omitirse si se ha sido claro en la
memoria descriptiva.
ESPECIFICACIONES TÉCNICAS DE EQUIPOS Y
MATERIALES:
Documento en el cual se describen las
características y requisitos que deben tener los
equipos y materiales a usar.
ESPECIFICACIONES TÉCNICAS DE MONTAJE:
Documento en el cual se describen los requisitos de
montaje electromecánico de los equipos y
materiales, especificando características de
instalación.
Las Especificaciones Técnicas pueden obviarse si
es que la Distribuidora tiene estandarizado todos
sus equipos/materiales y procesos de montaje por
medio de sus normas técnicas, en cuyo caso el
proyectista puede hacer referencia a estas normas.
CÁLCULOS JUSTIFICATIVOS.
El proyecto debe contener un capítulo en el que se
incluya los cálculos eléctricos y mecánicos,
indicando las fórmulas o pautas utilizadas en el
proyecto, teniendo en cuenta lo exigido por el
Código Nacional de Electricidad.
Existen desarrollos CAD (diseño asistido por
computadora) que abarcan todas las partes del
proyecto, tienen un costo importante.
MÁXIMA CAÍDA DE TENSIÓN
La Regla 017.D. del CNE establece que: “La
tolerancia admitida sobre las tensiones nominales de
los puntos de entrega de energía a todo consumidor,
en todos los niveles de tensión nominales, es hasta el
± 5 % de las tensiones nominales en tales niveles.
Tratándose de redes de baja tensión en zonas rurales
(urbano rurales o rurales o ambas), dicha tolerancia
es hasta el ± 7,5 %.”
La Norma Técnica de Calidad de los Servicios
Eléctricos establece exactamente lo mismo que
señala el CNE en la Regla 017.D.
Sesión 13 Inst. Elect..pdf

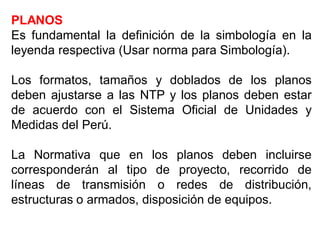

PLANOS
Es fundamental la definición de la simbología en la
leyenda respectiva (Usar norma para Simbología).
Los formatos, tamaños y doblados de los planos
deben ajustarse a las NTP y los planos deben estar
de acuerdo con el Sistema Oficial de Unidades y
Medidas del Perú.
La Normativa que en los planos deben incluirse
corresponderán al tipo de proyecto, recorrido de
líneas de transmisión o redes de distribución,
estructuras o armados, disposición de equipos.
COSTO BASADO EN ACTIVIDADES
• En electricidad se aplica para formulación de
Presupuestos de Instalaciones Eléctricas,
Actividades de Mantenimiento, etc.
• El análisis de éstas actividades supone un conjunto
de informaciones de rendimientos operativos y
financieros de las actividades de las empresas.
BASE DE DATOS NECESARIA
• Costos de materiales y recursos
Técnicas para determinación de costos de
materiales
Recursos con base a CAPECO o propios
• Rendimientos por Armados o Partidas
Según área geográfica, tipo de terreno y otros
PRESUPUESTOS DE INSTALACIONES
ELÉCTRICAS
• Objetivos
 Determinar el Costo de la Instalación
 Servir de referente para la adquisición de los
materiales y contratación de la ejecución de obra
 Base para determinar avance físico y económico
de las obras
FÓRMULAS DE ACTUALIZACIÓN
• Objetivos
Actualizar el Presupuesto
Determinar incrementos de costos a reconocer
en la ejecución de obras, por variación de
precios en el mercado.
 Procedimiento para su determinación
Agrupar los elementos del Presupuesto por
componentes afines.
Determinar el porcentaje de participación del
grupo de elementos con respecto al
Presupuesto Total.
No tener porcentaje menor al 5%.
Determinar un indicador asociado a los
elementos agrupados.
GRACIAS

Más contenido relacionado

Similar a Sesión 13 Inst. Elect..pdf

Vilchez Huaman.pdf
Vilchez Huaman.pdfVilchez Huaman.pdf
Vilchez Huaman.pdf
Seleneflores25

instalaciones eléctricas domiciliarias reglamentacion
instalaciones eléctricas domiciliarias reglamentacioninstalaciones eléctricas domiciliarias reglamentacion
instalaciones eléctricas domiciliarias reglamentacion
WalterLandaburo

ELEC-09-023 Planificación inst eléct domiciliarias (1).pdf
ELEC-09-023 Planificación inst eléct domiciliarias (1).pdfELEC-09-023 Planificación inst eléct domiciliarias (1).pdf
ELEC-09-023 Planificación inst eléct domiciliarias (1).pdf
robertoandresantilch

Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Efren Franco

Pdfslide.net nb 777pdf (1) (1)
Pdfslide.net nb 777pdf (1) (1)Pdfslide.net nb 777pdf (1) (1)
Pdfslide.net nb 777pdf (1) (1)
josemanuel817

Guía de uso de la instalación eléctrica
Guía de uso de la instalación eléctricaGuía de uso de la instalación eléctrica
Guía de uso de la instalación eléctrica
Efren Franco

Instalación Eléctrica en Vivienda, Guía de uso (ICA-Procobre, 06oct2015)
Instalación Eléctrica en Vivienda, Guía de uso (ICA-Procobre, 06oct2015)Instalación Eléctrica en Vivienda, Guía de uso (ICA-Procobre, 06oct2015)
Instalación Eléctrica en Vivienda, Guía de uso (ICA-Procobre, 06oct2015)
Procobre Centro Mexicano de Promocion del Cobre A.C.

Reglamentación Para la Ejecución de Instalaciones Eléctricas en Inmuebles AEA
Reglamentación Para la Ejecución de Instalaciones Eléctricas en Inmuebles AEAReglamentación Para la Ejecución de Instalaciones Eléctricas en Inmuebles AEA
Reglamentación Para la Ejecución de Instalaciones Eléctricas en Inmuebles AEA
Nicolas Villalba

Ejec obras5
Ejec obras5Ejec obras5
Proyecto para la realización de un Centro de Transformación
Proyecto para la realización de un Centro de TransformaciónProyecto para la realización de un Centro de Transformación
Proyecto para la realización de un Centro de Transformación
pablop010

iluminación y fuerza
iluminación y fuerzailuminación y fuerza
iluminación y fuerza
Belén Cevallos Giler

Guia de aprendizaje 2 prácticas de electricidad agosto 2014
Guia de aprendizaje  2   prácticas de electricidad agosto 2014Guia de aprendizaje  2   prácticas de electricidad agosto 2014
Guia de aprendizaje 2 prácticas de electricidad agosto 2014
Alexander Hernandez

1 CLASE - NORMAS Y REGLAMENTOS.pptx
1 CLASE -  NORMAS Y REGLAMENTOS.pptx1 CLASE -  NORMAS Y REGLAMENTOS.pptx
1 CLASE - NORMAS Y REGLAMENTOS.pptx
SamuelAroni1

Presentación de webinar ICA-Procobre Jul 2015 : Instalación eléctrica en vivi...
Presentación de webinar ICA-Procobre Jul 2015 : Instalación eléctrica en vivi...Presentación de webinar ICA-Procobre Jul 2015 : Instalación eléctrica en vivi...
Presentación de webinar ICA-Procobre Jul 2015 : Instalación eléctrica en vivi...
Procobre Centro Mexicano de Promocion del Cobre A.C.

Instalación eléctrica en vivienda, guía de uso - webinar ica procobre jul2015
Instalación eléctrica en vivienda, guía de uso - webinar ica procobre jul2015Instalación eléctrica en vivienda, guía de uso - webinar ica procobre jul2015
Instalación eléctrica en vivienda, guía de uso - webinar ica procobre jul2015
Procobre Centro Mexicano de Promocion del Cobre A.C.

Memoria explicativa proyecto electrico
Memoria explicativa proyecto electricoMemoria explicativa proyecto electrico
Memoria explicativa proyecto electrico
Chrisly Redoles

Procedimiento de Pruebas a Reactor - Iniciales.doc
Procedimiento de Pruebas a Reactor - Iniciales.docProcedimiento de Pruebas a Reactor - Iniciales.doc
Procedimiento de Pruebas a Reactor - Iniciales.doc
Freider9

Instalacion electrica y sistema puesta a tierra calvo
Instalacion electrica y sistema puesta a tierra calvoInstalacion electrica y sistema puesta a tierra calvo
Instalacion electrica y sistema puesta a tierra calvo
Monito Solo Rap

Código nacional de elecrticidad tomo 1 prescripciones generales
Código nacional de elecrticidad tomo 1 prescripciones generalesCódigo nacional de elecrticidad tomo 1 prescripciones generales
Código nacional de elecrticidad tomo 1 prescripciones generales
Steven Vega Medina

2.CNE_TIV - Sist.de Distribucin.pdf
2.CNE_TIV - Sist.de Distribucin.pdf2.CNE_TIV - Sist.de Distribucin.pdf
2.CNE_TIV - Sist.de Distribucin.pdf
JulioPinoMiranda1


Similar a Sesión 13 Inst. Elect..pdf (20)

Vilchez Huaman.pdf
Vilchez Huaman.pdfVilchez Huaman.pdf
Vilchez Huaman.pdf

instalaciones eléctricas domiciliarias reglamentacion
instalaciones eléctricas domiciliarias reglamentacioninstalaciones eléctricas domiciliarias reglamentacion
instalaciones eléctricas domiciliarias reglamentacion

ELEC-09-023 Planificación inst eléct domiciliarias (1).pdf
ELEC-09-023 Planificación inst eléct domiciliarias (1).pdfELEC-09-023 Planificación inst eléct domiciliarias (1).pdf
ELEC-09-023 Planificación inst eléct domiciliarias (1).pdf

Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...

Pdfslide.net nb 777pdf (1) (1)
Pdfslide.net nb 777pdf (1) (1)Pdfslide.net nb 777pdf (1) (1)
Pdfslide.net nb 777pdf (1) (1)

Guía de uso de la instalación eléctrica
Guía de uso de la instalación eléctricaGuía de uso de la instalación eléctrica
Guía de uso de la instalación eléctrica

Instalación Eléctrica en Vivienda, Guía de uso (ICA-Procobre, 06oct2015)
Instalación Eléctrica en Vivienda, Guía de uso (ICA-Procobre, 06oct2015)Instalación Eléctrica en Vivienda, Guía de uso (ICA-Procobre, 06oct2015)
Instalación Eléctrica en Vivienda, Guía de uso (ICA-Procobre, 06oct2015)

Reglamentación Para la Ejecución de Instalaciones Eléctricas en Inmuebles AEA
Reglamentación Para la Ejecución de Instalaciones Eléctricas en Inmuebles AEAReglamentación Para la Ejecución de Instalaciones Eléctricas en Inmuebles AEA
Reglamentación Para la Ejecución de Instalaciones Eléctricas en Inmuebles AEA

Ejec obras5
Ejec obras5Ejec obras5
Ejec obras5

Proyecto para la realización de un Centro de Transformación
Proyecto para la realización de un Centro de TransformaciónProyecto para la realización de un Centro de Transformación
Proyecto para la realización de un Centro de Transformación

iluminación y fuerza
iluminación y fuerzailuminación y fuerza
iluminación y fuerza

Guia de aprendizaje 2 prácticas de electricidad agosto 2014
Guia de aprendizaje  2   prácticas de electricidad agosto 2014Guia de aprendizaje  2   prácticas de electricidad agosto 2014
Guia de aprendizaje 2 prácticas de electricidad agosto 2014

1 CLASE - NORMAS Y REGLAMENTOS.pptx
1 CLASE -  NORMAS Y REGLAMENTOS.pptx1 CLASE -  NORMAS Y REGLAMENTOS.pptx
1 CLASE - NORMAS Y REGLAMENTOS.pptx

Presentación de webinar ICA-Procobre Jul 2015 : Instalación eléctrica en vivi...
Presentación de webinar ICA-Procobre Jul 2015 : Instalación eléctrica en vivi...Presentación de webinar ICA-Procobre Jul 2015 : Instalación eléctrica en vivi...
Presentación de webinar ICA-Procobre Jul 2015 : Instalación eléctrica en vivi...

Instalación eléctrica en vivienda, guía de uso - webinar ica procobre jul2015
Instalación eléctrica en vivienda, guía de uso - webinar ica procobre jul2015Instalación eléctrica en vivienda, guía de uso - webinar ica procobre jul2015
Instalación eléctrica en vivienda, guía de uso - webinar ica procobre jul2015

Memoria explicativa proyecto electrico
Memoria explicativa proyecto electricoMemoria explicativa proyecto electrico
Memoria explicativa proyecto electrico

Procedimiento de Pruebas a Reactor - Iniciales.doc
Procedimiento de Pruebas a Reactor - Iniciales.docProcedimiento de Pruebas a Reactor - Iniciales.doc
Procedimiento de Pruebas a Reactor - Iniciales.doc

Instalacion electrica y sistema puesta a tierra calvo
Instalacion electrica y sistema puesta a tierra calvoInstalacion electrica y sistema puesta a tierra calvo
Instalacion electrica y sistema puesta a tierra calvo

Código nacional de elecrticidad tomo 1 prescripciones generales
Código nacional de elecrticidad tomo 1 prescripciones generalesCódigo nacional de elecrticidad tomo 1 prescripciones generales
Código nacional de elecrticidad tomo 1 prescripciones generales

2.CNE_TIV - Sist.de Distribucin.pdf
2.CNE_TIV - Sist.de Distribucin.pdf2.CNE_TIV - Sist.de Distribucin.pdf
2.CNE_TIV - Sist.de Distribucin.pdf


Más de ElenaPelaezBenavides

columnas r2.pdf
columnas r2.pdfcolumnas r2.pdf
columnas r2.pdf
ElenaPelaezBenavides

1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
ElenaPelaezBenavides

Sesión 11 Const II Vidrios.pdf
Sesión 11 Const II Vidrios.pdfSesión 11 Const II Vidrios.pdf
Sesión 11 Const II Vidrios.pdf
ElenaPelaezBenavides

Sesión 10 Const II.pdf
Sesión 10 Const II.pdfSesión 10 Const II.pdf
Sesión 10 Const II.pdf
ElenaPelaezBenavides

Sesión 12 Ins. Sanit..pdf
Sesión 12 Ins. Sanit..pdfSesión 12 Ins. Sanit..pdf
Sesión 12 Ins. Sanit..pdf
ElenaPelaezBenavides

MEDICION DE DISTANCIAS TOPO I (1).pptx
MEDICION DE DISTANCIAS TOPO I (1).pptxMEDICION DE DISTANCIAS TOPO I (1).pptx
MEDICION DE DISTANCIAS TOPO I (1).pptx
ElenaPelaezBenavides

FISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdfFISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdf
ElenaPelaezBenavides

Mecanica de suelos - Juarez Badillo (1).pdf
Mecanica de suelos - Juarez Badillo (1).pdfMecanica de suelos - Juarez Badillo (1).pdf
Mecanica de suelos - Juarez Badillo (1).pdf
ElenaPelaezBenavides

Unidad VII. Clasificación de Suelos (4).pdf
Unidad VII. Clasificación de Suelos (4).pdfUnidad VII. Clasificación de Suelos (4).pdf
Unidad VII. Clasificación de Suelos (4).pdf
ElenaPelaezBenavides

Unidad VII. Clasificación de Suelos (5).pdf
Unidad VII. Clasificación de Suelos (5).pdfUnidad VII. Clasificación de Suelos (5).pdf
Unidad VII. Clasificación de Suelos (5).pdf
ElenaPelaezBenavides


Más de ElenaPelaezBenavides (10)

columnas r2.pdf
columnas r2.pdfcolumnas r2.pdf
columnas r2.pdf

1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf
1. Unidad IX.- Propiedades Hidraulicas del Suelo.pdf

Sesión 11 Const II Vidrios.pdf
Sesión 11 Const II Vidrios.pdfSesión 11 Const II Vidrios.pdf
Sesión 11 Const II Vidrios.pdf

Sesión 10 Const II.pdf
Sesión 10 Const II.pdfSesión 10 Const II.pdf
Sesión 10 Const II.pdf

Sesión 12 Ins. Sanit..pdf
Sesión 12 Ins. Sanit..pdfSesión 12 Ins. Sanit..pdf
Sesión 12 Ins. Sanit..pdf

MEDICION DE DISTANCIAS TOPO I (1).pptx
MEDICION DE DISTANCIAS TOPO I (1).pptxMEDICION DE DISTANCIAS TOPO I (1).pptx
MEDICION DE DISTANCIAS TOPO I (1).pptx

FISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdfFISICO, QUIMICA DE ARCILLAS.pdf
FISICO, QUIMICA DE ARCILLAS.pdf

Mecanica de suelos - Juarez Badillo (1).pdf
Mecanica de suelos - Juarez Badillo (1).pdfMecanica de suelos - Juarez Badillo (1).pdf
Mecanica de suelos - Juarez Badillo (1).pdf

Unidad VII. Clasificación de Suelos (4).pdf
Unidad VII. Clasificación de Suelos (4).pdfUnidad VII. Clasificación de Suelos (4).pdf
Unidad VII. Clasificación de Suelos (4).pdf

Unidad VII. Clasificación de Suelos (5).pdf
Unidad VII. Clasificación de Suelos (5).pdfUnidad VII. Clasificación de Suelos (5).pdf
Unidad VII. Clasificación de Suelos (5).pdf


Último

Estudio de suelos para la construcción de un hospital de primer nivel..pdf
Estudio de suelos para la  construcción de un hospital de primer nivel..pdfEstudio de suelos para la  construcción de un hospital de primer nivel..pdf
Estudio de suelos para la construcción de un hospital de primer nivel..pdf
JACKSON DANIEL MOSQUERA PEREA

Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3
giovannisacsa

Manual de matemáticas para mecanica industrial
Manual de matemáticas para mecanica industrialManual de matemáticas para mecanica industrial
Manual de matemáticas para mecanica industrial
JESUSENAMORADO6

Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................
diegocosta06msncom

Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUDManejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
CAROLYANQUI

Estructura Metodológica PSI Uptjaa El tigre, Anzoategui,
Estructura Metodológica PSI Uptjaa El tigre,  Anzoategui,Estructura Metodológica PSI Uptjaa El tigre,  Anzoategui,
Estructura Metodológica PSI Uptjaa El tigre, Anzoategui,
reinierromeromillan

PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADOPRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
yvanarojas333

ESTACIONAMIENTOS MÍNIMOS PARA DISCAPACITADOS EN CHILE (ART 2.4.2 OGUC)
ESTACIONAMIENTOS MÍNIMOS PARA DISCAPACITADOS EN CHILE (ART 2.4.2 OGUC)ESTACIONAMIENTOS MÍNIMOS PARA DISCAPACITADOS EN CHILE (ART 2.4.2 OGUC)
ESTACIONAMIENTOS MÍNIMOS PARA DISCAPACITADOS EN CHILE (ART 2.4.2 OGUC)
Arquitecto Chile

INFORME ELECTROFORESIS DE ADN Y ARN (Poliquetos y bacterias)
INFORME ELECTROFORESIS DE ADN Y ARN (Poliquetos y bacterias)INFORME ELECTROFORESIS DE ADN Y ARN (Poliquetos y bacterias)
INFORME ELECTROFORESIS DE ADN Y ARN (Poliquetos y bacterias)
KEVINYOICIAQUINOSORI

Cinematica de sólidos/Mecánica de sólidos
Cinematica de sólidos/Mecánica de sólidosCinematica de sólidos/Mecánica de sólidos
Cinematica de sólidos/Mecánica de sólidos
cabecerram

ejercicio de energia y trabajo en fisica
ejercicio de energia y trabajo en fisicaejercicio de energia y trabajo en fisica
ejercicio de energia y trabajo en fisica
diegocosta06msncom

Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdfModelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
arbuenolazo

Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
KEVINYOICIAQUINOSORI

ALGAE TORCH INFORMEcon datos de los rios.pdf
ALGAE TORCH INFORMEcon datos de los rios.pdfALGAE TORCH INFORMEcon datos de los rios.pdf
ALGAE TORCH INFORMEcon datos de los rios.pdf
marlonA4

LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdfLIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
JuliaCamilo6

Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01
EdwinAcosta73

bosque relicto altoandino ecosistemas del peru
bosque relicto altoandino ecosistemas del perubosque relicto altoandino ecosistemas del peru
bosque relicto altoandino ecosistemas del peru
CristhianAguirre15

ciclodiesel termodinamica caf3 -ppt.pptx
ciclodiesel termodinamica caf3 -ppt.pptxciclodiesel termodinamica caf3 -ppt.pptx
ciclodiesel termodinamica caf3 -ppt.pptx
astonitasheredia24

ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdfELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ANGGELA ESCOBAR

capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
jhosmel5


Último (20)

Estudio de suelos para la construcción de un hospital de primer nivel..pdf
Estudio de suelos para la  construcción de un hospital de primer nivel..pdfEstudio de suelos para la  construcción de un hospital de primer nivel..pdf
Estudio de suelos para la construcción de un hospital de primer nivel..pdf

Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3

Manual de matemáticas para mecanica industrial
Manual de matemáticas para mecanica industrialManual de matemáticas para mecanica industrial
Manual de matemáticas para mecanica industrial

Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................

Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUDManejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD

Estructura Metodológica PSI Uptjaa El tigre, Anzoategui,
Estructura Metodológica PSI Uptjaa El tigre,  Anzoategui,Estructura Metodológica PSI Uptjaa El tigre,  Anzoategui,
Estructura Metodológica PSI Uptjaa El tigre, Anzoategui,

PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADOPRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO

ESTACIONAMIENTOS MÍNIMOS PARA DISCAPACITADOS EN CHILE (ART 2.4.2 OGUC)
ESTACIONAMIENTOS MÍNIMOS PARA DISCAPACITADOS EN CHILE (ART 2.4.2 OGUC)ESTACIONAMIENTOS MÍNIMOS PARA DISCAPACITADOS EN CHILE (ART 2.4.2 OGUC)
ESTACIONAMIENTOS MÍNIMOS PARA DISCAPACITADOS EN CHILE (ART 2.4.2 OGUC)

INFORME ELECTROFORESIS DE ADN Y ARN (Poliquetos y bacterias)
INFORME ELECTROFORESIS DE ADN Y ARN (Poliquetos y bacterias)INFORME ELECTROFORESIS DE ADN Y ARN (Poliquetos y bacterias)
INFORME ELECTROFORESIS DE ADN Y ARN (Poliquetos y bacterias)

Cinematica de sólidos/Mecánica de sólidos
Cinematica de sólidos/Mecánica de sólidosCinematica de sólidos/Mecánica de sólidos
Cinematica de sólidos/Mecánica de sólidos

ejercicio de energia y trabajo en fisica
ejercicio de energia y trabajo en fisicaejercicio de energia y trabajo en fisica
ejercicio de energia y trabajo en fisica

Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdfModelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdf

Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...
Uso del programa SnapGene, simulación de un gel de agarosa y aplicación de ge...

ALGAE TORCH INFORMEcon datos de los rios.pdf
ALGAE TORCH INFORMEcon datos de los rios.pdfALGAE TORCH INFORMEcon datos de los rios.pdf
ALGAE TORCH INFORMEcon datos de los rios.pdf

LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdfLIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf

Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01

bosque relicto altoandino ecosistemas del peru
bosque relicto altoandino ecosistemas del perubosque relicto altoandino ecosistemas del peru
bosque relicto altoandino ecosistemas del peru

ciclodiesel termodinamica caf3 -ppt.pptx
ciclodiesel termodinamica caf3 -ppt.pptxciclodiesel termodinamica caf3 -ppt.pptx
ciclodiesel termodinamica caf3 -ppt.pptx

ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdfELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf

capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...


Sesión 13 Inst. Elect..pdf

  • 1. Instalaciones Eléctricas Curso: Construcción II Unidad III: Instalaciones
  • 2. Competencias:  Conocer origen y fuente para dotar del servicio de instalación eléctrica.  Identificar características, consideraciones, diseño, detalles y usos de instalaciones eléctricas en edificaciones.  Reconocer las especificaciones técnicas y aplicación de la normatividad pertinente en instalaciones eléctricas.
  • 3. ¿ A qué nos referimos cuando hablamos de Instalaciones Eléctricas? CR CL Generación Transmisión Distribución CR U S U A R I O S
  • 5. Estructura de Media Tensión (EMT): Unidad de soporte (poste, torre o pedestal) de la línea de media tensión. Los límites para MT son 1 kV < U ≤ 35 kV, siendo U la Tensión Nominal. Estructura de Baja Tensión (EBT): Unidad de soporte (poste) de la línea aérea de baja tensión. Su límite superior generalmente es U ≤ 1 kV, siendo U la Tensión Nominal. Componentes eléctricos de media tensión y baja tensión instalados en la vía pública
  • 6. Conductor Aéreo : Material en forma de alambre o cable capaz de conducir energía eléctrica e instalado sobre el nivel del piso en estructuras de soporte. Tramo de Media Tensión: Parte de la red de media tensión con igual tipo de material, sección y fase, limitado por una derivación hacia otro tramo de la red, utilizado para transferir electricidad entre dos puntos de la misma. Vano de BT
  • 7. Conexión Eléctrica Seguridad Pública: Condiciones que deben cumplir las instalaciones eléctricas para no afectar la integridad de las personas y de la propiedad, en conformidad con las normas de seguridad. Riesgo Eléctrico: Posibilidad de ocurrencia de accidente por contacto con partes energizadas expuestas, arco eléctrico o incendio en una instalación eléctrica.
  • 8. ¿ CÓMO DISPONER DE UNA INSTALACIÓN ELÉCTRICA SEGURA?  El diseño o el proyecto de la instalación eléctrica debe ser elaborado por un ingeniero electricista o mecánico electricista.  La ejecución de las instalaciones eléctricas debe ser efectuada por técnicos calificados.  Se deben hacer uso de materiales de buena calidad.  Se debe dotar de protección para los equipos y las personas.
  • 10. Consideraciones generales del RNE. Requisitos de un proyecto de instalaciones eléctricas Objetivos Específicos del RNE Entender la simbología utilizable en las instalaciones eléctricas en el contexto de un proyecto
  • 11. Conocimientos previos ¿De qué trata la norma EM.010? ¿Dónde están tipificadas las instalaciones eléctricas interiores? Para efectos de la presente norma ¿Cuáles son los componentes de un proyecto de instalación eléctrica interior?
  • 16. Sección 2 GENERALIDADES 020 Introducción 021 Estructura 022 Terminología - Simbología Gráfica - Simbología de Elementos - Simbología General - Simbología de Calificación (Distintivo) - Simbología de Bloques 023 Numeración de Símbolos 024 Uso de Símbolos 025 Adaptación de Símbolos para Diseño Gráfico
  • 21. OBJETIVO DELCNE-Utilización Establecer las reglas preventivas para salvaguardar las condiciones de seguridad de las personas, de la vida animal y vegetal, y de la propiedad, frente a los peligros derivados del uso de la electricidad; Así como la preservación del ambiente y la protección del Patrimonio Cultural de la Nación. Código Nacional de Electricidad - Utilización
  • 22. CNE - Utilización El Código no está destinado a ser un compendio de especificaciones para proyectos, ni un manual de instrucciones. Cumpliendo con las reglas del Código, utilizando materiales y equipos aprobados o certificados y efectuando la instalación, operación y m antenimiento, con personal calificado y autorizado, se logrará una instalación esencialmente segura.
  • 23. CONEXIONES Y EQUIPO DE CONEXIÓN 040-100 Verificación, Certificación y Mantenimiento de las Instalaciones Eléctricas Para la verificación inicial, certificación y mantenimiento de las instalaciones eléctricas se deberán cumplir las NTPs tales como: NTP 370.304: “Instalaciones eléctricas en edificios. Verificación inicial previa a la puesta en servicio”; NTP 370.310: “Certificación y mantenimiento de las instalaciones eléctricas en viviendas unifamiliares con una potencia contratada hasta 3 kW” .
  • 24. OBJETO: Establece la aplicación de las medidas para garantizar la seguridad mediante la certificación, de las instalaciones eléctricas en viviendas unifamiliares con una potencia contratada de hasta 3 kW, así como las acciones a realizar para el mantenimiento periódico de la instalación eléctrica de manera de garantizar su seguridad.
  • 25. 5. CONDICIONES GENERALES 1. Toda instalación, desde que empieza hasta que se termina, y antes de la puesta en servicio, debe ser verificada y probada. 6. MÉTODOS DE ENSAYO 1. Resistencia de aislamiento a) Entre conductores de fase. b) Entre conductores de fase unidos entre sí y neutro. c) Entre conductores de fase unidos entre sí y conductor de protección. d) Entre conductor neutro y conductor de protección.
  • 26. 6.1.1 Valor mínimo de la resistencia de aislamiento El valor mínimo será de 1000 Ω/V de tensión de servicio por cada tramo de la instalación de 100 m o fracción. En ningún caso la resistencia de aislamiento podrá ser inferior a 220 kΩ . 6.2 Medición de la resistencia de puesta a tierra La medición de la resistencia de puesta a tierra deberá efectuarse preferentemente aplicando el método de caída de potencial (método del 62 %) ya sea utilizando un instrumento adecuado para tal efecto (telurómetro), o bien mediante un voltímetro y un amperímetro.
  • 27. FORMATOS REFERENCIALES PARA LA CERTIFICACIÓN 1. Plano de ubicación de la vivienda. 2. Plano arquitectónico vista de planta. 3. Diagrama unifilar. 4. Plano de cableado. 5. Formato de Inspección de la Instalación Eléctrica. 6. Certificado de la Instalación Eléctrica.
  • 33. 33 Ahora preste atención al siguiente Video, analícelo y de su comentario al respecto. https://www.youtube.com/watch?v=OYG7wcBSm_4 Ingrese al siguiente link:
  • 34. ¿CÓMO ESTÁ COMPUESTO UN EXPEDIENTE TÉCNICO PARA INSTALACIONES ELECTRICAS DE INTERIORES?
  • 35. PROYECTO DE INSTALACIONES ELECTRICAS DOMICILIARIAS. El Expediente Técnico del Proyecto de Instalaciones Eléctricas en su elaboración debe considerar lo siguiente: • Memoria Descriptiva. • Memoria de Especificaciones Técnicas • Memoria de Cálculo (Calculo de Carga Instalada y Máxima Demanda, Calculo del Número de Salidas de alumbrado por ambiente, Calculo de Capacidad de protección Eléctrica, Calculo de la Caída de Tensión y Capacidad del conductor alimentador).
  • 36. • Planos Eléctricos (Planos de Alumbrado, Planos de Tomacorrientes y Luces de Emergencia, Planos de Alimentadores, Planos de Fuerza y/o Carga Especial, Planos de Diagramas Unifilares). • Metrados • Presupuestos.
  • 37. ELABORACION DE EXPEDIENTE TECNICO MEMORIA DESCRIPTIVA a) Generalidades Principalmente se debe señalar la ubicación geográfica del proyecto. b) Alcance del Proyecto Se debe precisar el área de influencia; indicando las partes que comprende:  Línea de Transmisión  Redes de Servicio Particular.  Redes de Alumbrado Público.  Conexiones Domiciliarias.
  • 38. ELABORACION DE EXPEDIENTE TECNICO MEMORIA DESCRIPTIVA c) Descripción del Proyecto Se debe especificar las características del proyecto, principalmente: - Tensión nominal y número de fases. - Sistema adoptado (aéreo o subterráneo). - Los tipos de cargas eléctricas y la demanda máxima de cada una, si corresponde.
  • 39. ESPECIFICACIONES TÉCNICAS Aquí encontramos las características de los equipos y materiales que no es posible incluir en los Planos Eléctricos (que son las representaciones esquemáticas), pues es necesario detallarlas en las especificaciones técnicas.
  • 40. Objetivo de las Especificaciones Técnicas a) Detallar las características de los Equipos y los Materiales. b) Describir detalles de los planos, para ser usados en obra. c) Servir de base para la elaboración adecuada del presupuesto. d) Facilitar la adquisición de los materiales.
  • 41. Redacción de las Especificaciones Técnicas a) Deben ser muy precisas, claras y concisas. b) No deben permitir interpretaciones personales. c) Debe ser claro: fácilmente entendible, sin dar lugar a dudas o interpretaciones incorrectas. d) Usar el idioma español en forma correcta. • Evitar las redundancias, sin caer exageradamente en la simplicidad. • Desterrar las frases indefinidas.
  • 42. Elaboración de las Especificaciones Técnicas Deben estar a cargo de personas con experiencia o desarrolladas con su asesoramiento. Partes importantes: CONDICIONES GENERALES: Contiene los criterios y condiciones que rigen para todas las especificaciones y se define el alcance del trabajo. Puede omitirse si se ha sido claro en la memoria descriptiva.
  • 43. ESPECIFICACIONES TÉCNICAS DE EQUIPOS Y MATERIALES: Documento en el cual se describen las características y requisitos que deben tener los equipos y materiales a usar.
  • 44. ESPECIFICACIONES TÉCNICAS DE MONTAJE: Documento en el cual se describen los requisitos de montaje electromecánico de los equipos y materiales, especificando características de instalación. Las Especificaciones Técnicas pueden obviarse si es que la Distribuidora tiene estandarizado todos sus equipos/materiales y procesos de montaje por medio de sus normas técnicas, en cuyo caso el proyectista puede hacer referencia a estas normas.
  • 45. CÁLCULOS JUSTIFICATIVOS. El proyecto debe contener un capítulo en el que se incluya los cálculos eléctricos y mecánicos, indicando las fórmulas o pautas utilizadas en el proyecto, teniendo en cuenta lo exigido por el Código Nacional de Electricidad. Existen desarrollos CAD (diseño asistido por computadora) que abarcan todas las partes del proyecto, tienen un costo importante.
  • 46. MÁXIMA CAÍDA DE TENSIÓN La Regla 017.D. del CNE establece que: “La tolerancia admitida sobre las tensiones nominales de los puntos de entrega de energía a todo consumidor, en todos los niveles de tensión nominales, es hasta el ± 5 % de las tensiones nominales en tales niveles. Tratándose de redes de baja tensión en zonas rurales (urbano rurales o rurales o ambas), dicha tolerancia es hasta el ± 7,5 %.” La Norma Técnica de Calidad de los Servicios Eléctricos establece exactamente lo mismo que señala el CNE en la Regla 017.D.
  • 48. PLANOS Es fundamental la definición de la simbología en la leyenda respectiva (Usar norma para Simbología). Los formatos, tamaños y doblados de los planos deben ajustarse a las NTP y los planos deben estar de acuerdo con el Sistema Oficial de Unidades y Medidas del Perú. La Normativa que en los planos deben incluirse corresponderán al tipo de proyecto, recorrido de líneas de transmisión o redes de distribución, estructuras o armados, disposición de equipos.
  • 49. COSTO BASADO EN ACTIVIDADES • En electricidad se aplica para formulación de Presupuestos de Instalaciones Eléctricas, Actividades de Mantenimiento, etc. • El análisis de éstas actividades supone un conjunto de informaciones de rendimientos operativos y financieros de las actividades de las empresas.
  • 50. BASE DE DATOS NECESARIA • Costos de materiales y recursos Técnicas para determinación de costos de materiales Recursos con base a CAPECO o propios • Rendimientos por Armados o Partidas Según área geográfica, tipo de terreno y otros
  • 51. PRESUPUESTOS DE INSTALACIONES ELÉCTRICAS • Objetivos  Determinar el Costo de la Instalación  Servir de referente para la adquisición de los materiales y contratación de la ejecución de obra  Base para determinar avance físico y económico de las obras
  • 52. FÓRMULAS DE ACTUALIZACIÓN • Objetivos Actualizar el Presupuesto Determinar incrementos de costos a reconocer en la ejecución de obras, por variación de precios en el mercado.
  • 53.  Procedimiento para su determinación Agrupar los elementos del Presupuesto por componentes afines. Determinar el porcentaje de participación del grupo de elementos con respecto al Presupuesto Total. No tener porcentaje menor al 5%. Determinar un indicador asociado a los elementos agrupados.
