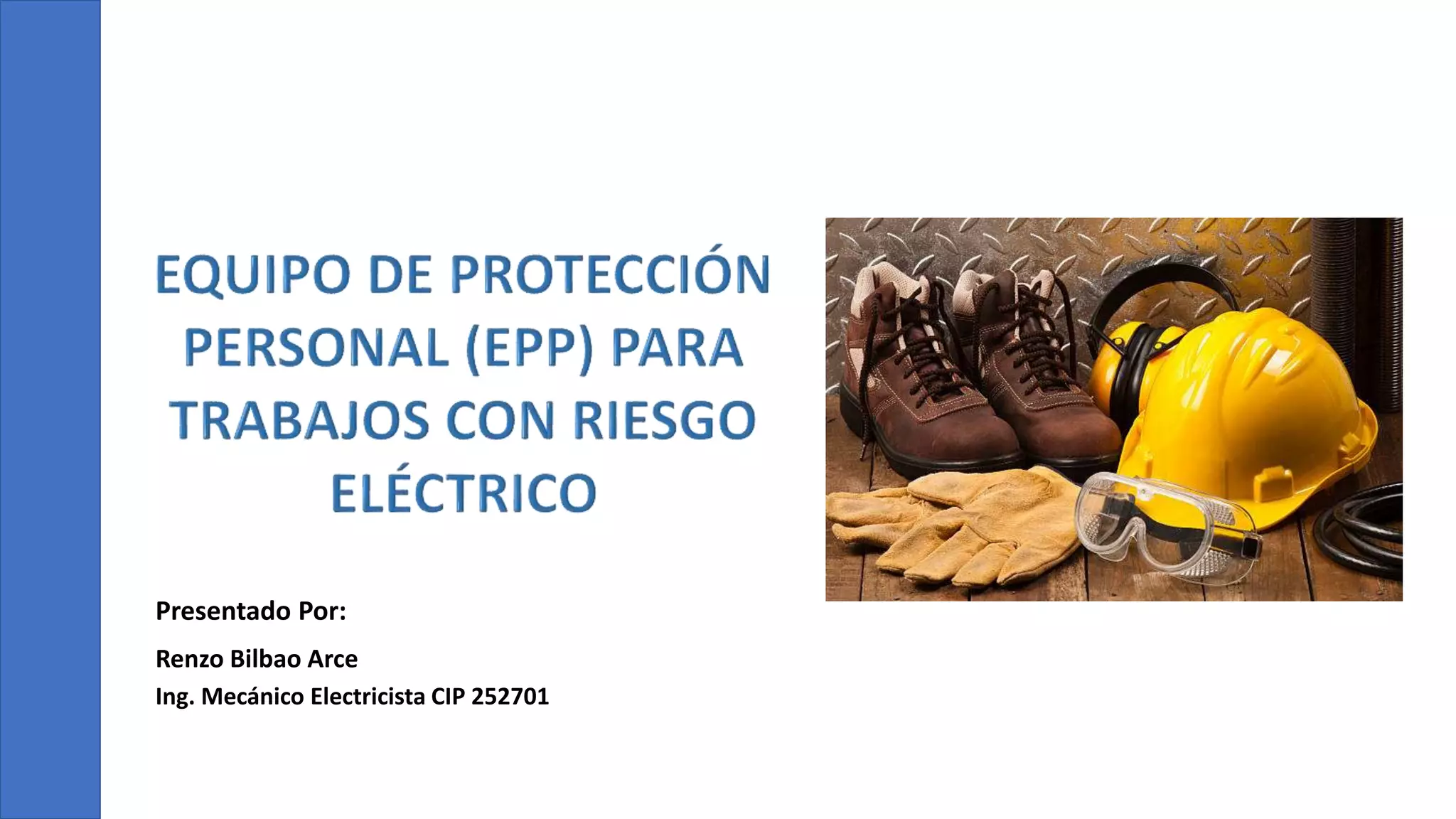

El documento presenta medidas de prevención para trabajos con riesgo eléctrico, incluyendo capacitación del personal, permisos escritos, análisis de riesgos, uso de equipo de protección personal como guantes y cascos aislantes, señalización de áreas de trabajo y cumplimiento de procedimientos de bloqueo y etiquetado. También describe riesgos como explosiones de arco eléctrico y las lesiones asociadas.

1. Presentado Por:
Renzo Bilbao Arce
Ing. Mecánico Electricista CIP 252701

2. Capacitación y entrenamiento de los trabajadores para trabajos con riesgo eléctrico.
PETAR (Permiso Escrito para Trabajos de Alto Riesgo) para trabajos eléctricos.
Charla de 5 minutos de seguridad.
Llenado del ATS (Análisis de Trabajo Seguro).
Cumplir con el Procedimiento escrito de trabajo seguro.
Uso correcto de EPP.
Señalización del área de trabajo.
Orden y limpieza del área de trabajo.
Inspección previa del área de trabajo.
Identificación de riesgos existentes en el área de trabajo.
Cumplir con las 5 Reglas de Oro para trabajos eléctricos.
Cumplir con el procedimiento de LoTo (Lock Out Tag Out).
Medidas de prevención para trabajos con riesgo eléctrico
2

3. Prevención de accidentes
Antes que todo:
Una actitud positiva y
voluntaria hacia la seguridad
ayudará a crear un entorno de
trabajo más seguro.
Sin embargo, hay algo que podría
suceder…
3

4. Arco Eléctrico
¿Qué es un arco eléctrico?
Un arco eléctrico es una explosión eléctrica
resultante de una conexión de baja impedancia
a tierra u otra fase de voltaje en un sistema
eléctrico. Las altas temperaturas provocan un
rápido calentamiento del aire circundante y
presiones extremas, lo que provoca una
explosión de arco. La explosión del arco (lo que
resulta del arco eléctrico) probablemente
vaporizará todos los conductores de cobre
sólido, que se expandirán hasta 67 000 veces su
volumen original cuando se vaporice.
4

5. Explosión de arco
La explosión del arco libera fuego, luz intensa y ondas
de presión en una explosión de metralla voladora. Un
arco eléctrico ocurre sin previo aviso. Por lo general,
esto resulta en la destrucción completa del equipo
involucrado y lesiones graves o la muerte de las
personas dentro del límite del arco eléctrico en el
momento del incidente.
La energía liberada por un arco eléctrico es función del
voltaje del sistema, la corriente de falla disponible en
el lugar y la duración del arco.
Arc Blast
5

6. Explosión de arco
https://youtu.be/hA-w0QAaxRU?feature=shared
6

7. La mayoría de los accidentes por arco
eléctrico registrados ocurren a bajos
voltajes, como una falla que es generada
por el técnico electricista en el equipo
eléctrico.
¿Debería preocuparme por los riesgos de arco eléctrico
en equipos de bajo voltaje?
La teoría de que los riesgos de arco eléctrico son
mayores a tensiones más altas es un error común.
Es mucho más común para tensiones bajas, como
480 V, tengan niveles de riesgo de arco eléctrico
mucho más significativos porque las corrientes de
falla son mucho más altas.
7

8. ¿Qué causa un arco eléctrico?
Herramientas inadecuadas, equipos
eléctricos inadecuados, corrosión de
equipos eléctricos, técnicas de
trabajo inadecuadas, falta de
capacitación en seguridad eléctrica
y falta de mantenimiento preventivo
son sólo algunos de los eventos que
hacen que un arco eléctrico sea más
probable.
8

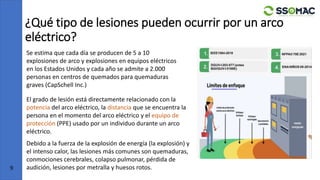

9. Se estima que cada día se producen de 5 a 10
explosiones de arco y explosiones en equipos eléctricos
en los Estados Unidos y cada año se admite a 2.000
personas en centros de quemados para quemaduras
graves (CapSchell Inc.)
El grado de lesión está directamente relacionado con la
potencia del arco eléctrico, la distancia que se encuentra la
persona en el momento del arco eléctrico y el equipo de
protección (PPE) usado por un individuo durante un arco
eléctrico.
Debido a la fuerza de la explosión de energía (la explosión) y
el intenso calor, las lesiones más comunes son quemaduras,
conmociones cerebrales, colapso pulmonar, pérdida de
audición, lesiones por metralla y huesos rotos.
¿Qué tipo de lesiones pueden ocurrir por un arco
eléctrico?
9

10. ¿El EPP adecuado me protege de éstas lesiones?
El equipo de protección está diseñado para limitar las
quemaduras a quemaduras de segundo grado. Aquellos que
experimentan un arco eléctrico y usan el equipo adecuado aún
pueden sufrir lesiones graves o incluso morir debido a la fuerza
de la explosión del arco.
¿Cómo se determina el nivel
correcto de EPP?
Para seleccionar el PPE adecuado, se debe conocer la
energía incidente en cada punto donde se requiera que los
trabajadores realicen trabajos en equipos energizados
eléctricamente. Estos cálculos se determinan en un
estudio de arco eléctrico.
NFPA 70E ofrece una guía para la protección adecuada.
10

11. Equipo de protección personal (PPE)
El EPP para peligros eléctricos incluye:
• Casco (con visor).
• Guantes de goma o aislantes.
• Zapatos/botas dieléctricos.
• Ropa aislante.
NUNCA se usa equipo de protección
dañado.
11

12. • Use guantes aislantes de goma apropiados.
• Asegúrese que los guantes le queden bien.
• Asegúrese que la calificación del guante
coincida con el trabajo a realizar.
No todos los guantes pueden usarse para
prevenir descargas eléctricas.
Guantes de goma
12

13. • Deben ser probados
diariamente antes del uso.
• Deben ser probados
eléctricamente cada 6 meses
o reemplazarlos.
• Antes de la revisión, los
guantes se pueden guardar
hasta 1 año sin que se los
analice.
Guantes de goma
13

14. • Marcas de identificación:
Guantes de goma
14

15. Mangas aislantes de goma
15

16. • Marcas de identificación:
Mangas aislantes de goma
16

17. Mangas aislantes de goma
17

18. Protector de guantes
18

19. Protector de cuero
• Guante protector de cuero usado sin guantes de
goma.
19

20. Cascos de seguridad
Clase G: protege contra peligro de impacto y
proporciona protección limitada contra voltaje
(de hasta 2,200 voltios)
Clase E: protege contra impactos y penetración
de objetos que caen o vuelan, y choques
eléctricos de alto voltaje y quemaduras (hasta
20,000 voltios).
Clase C: proporciona protección ligera y cómoda
contra impactos donde no hay peligro de
choques o descargas eléctricas, y en los casos
donde existe la posibilidad de golpearse la
cabeza contra objetos fijos.
20

21. Calzado de seguridad
El calzado de seguridad frente a riesgo eléctrico
debe disponer de ciertas características
específicas diferenciadoras de otros tipos de
calzado de seguridad.
Así, habrá de estar íntegramente cosido, pegado o
vulcanizado directamente, y carecerá de cualquier
elemento metálico. En el caso de tratarse de
trabajos en ambientes con riesgo de electricidad
estática, el calzado de seguridad deberá estar
provisto de una suela externa de caucho conductor
que permita la evacuación de carga eléctrica para
evitar su acumulación, y con ello la posibilidad
de provocar algún daño grave a las personas.
El calzado de seguridad para protección frente a
riesgos eléctricos debe ajustarse a lo expuesto en
las normas UNE-EN ISO 20334:2012 y UNE-EN ISO
20345:2012.
21

22. Ropa de protección
La ropa de protección no debe confundirse con la ropa de
trabajo. Corresponde a aquella que sustituye o cubre la
ropa personal y se encuentra diseñada para la protección
frente a uno o varios riesgos. Deberá ser cómoda y
ajustada al cuerpo, minimizando o suprimiendo situaciones
de riesgo en forma de atrapamientos o enganches.
Buzo Antiestático Permanente,
Retardante Permanente para arco
eléctrico
Adicionalmente, cada prenda de protección, dependiendo
de la función específica que posea, habrá de estar
certificada conforme a la norma que sea de aplicación en
cada caso:
• Prendas antiestáticas: UNE-EN 1149-5:2008.
• Prendas aislantes (baja tensión): UNE-EN 50286:2000.
• Ropa conductora (trabajos en tensión hasta 800kV en
corriente alterna y ±600kV en corriente continua):
UNE-EN 60985: 2005.
22

23. Clase 4: Diseñado para aislar
hasta 54 000 voltios.
Tipo: Tiene que ver con el
material del que está hecho.
23
EN 60903 e IEC 60903 clasifican los EPP según el nivel de
voltaje máximo que pueden soportar

24. • Clase 00: Tensión alterna máxima 500V, tensión continua máxima 750V.
• Clase 0: Tensión alterna máxima 1.000V, tensión continua máxima 1.500V.
• Clase 1: Tensión alterna máxima 7.500V, tensión continua máxima 11.250V.
• Clase 2: Tensión alterna máxima 17.000V, tensión continua máxima 25.500V
• Clase 3: Tensión alterna máxima 26.500V, tensión continua máxima 39.750V
• Clase 4: Tensión alterna máxima 36.000V, tensión continua máxima 54.000V.
EN 60903 e IEC 60903 clasifican los EPP según el nivel de
voltaje máximo que pueden soportar
24

25. Estera aislante de goma
25

26. Manta aislante de goma
26

27. ¿Reconoces algún riesgo?
27

28. SI
Circuito eléctrico podría estar demasiado
cerca del trabajador mientras trabaja.
28

29. ¿Reconoces algún riesgo?
29

30. SI
Extensiones eléctricas empalmadas.
Las extensiones deben estar
marcadas con “NO UTILIZAR”.
30

31. ¿Reconoces algún riesgo?
31

32. SI
• No hay cable de tierra.
• Caja sin tapa.
• Paneles de fuerza expuestos.
32

33. ¿Reconoces algún riesgo?
33

34. SI
El andamio se armó a 1.2m
aprox. de las líneas eléctricas de
7.2 kV. Deberían estar a 1.8m.
34
