Este documento describe los diferentes niveles de tensión eléctrica, los factores que afectan la circulación de corriente eléctrica a través del cuerpo humano, y los efectos físicos inmediatos y no inmediatos de la corriente eléctrica. También cubre elementos de protección personal, clasificación de sistemas eléctricos de seguridad, origen de la electricidad estática y medidas de prevención contra riesgos eléctricos.

1. RIESGO ELECTRICO
Carlos julio lozano Piedrahita
Ingeniería electromecánica

2. CORRIENTE ALTERNA

3.  Extra alta tensión (EAT):
corresponde a tensiones superiores
a 230 kV.
 Alta tensión (AT): corresponde a
tensiones mayores o iguales a 57,5
kV y menores o iguales a 230 kV.
 Media tensión (MT): Los de
tensión nominal superior a 1000 V e
inferior a 57,5 kV.
 Baja tensión (BT): Los de tensión
nominal mayor o igual a 25 V y
menor o igual a 1000 V.
 Muy baja tensión (MBT):
Tensiones menores de 25 V.2

5.  La existencia de un circuito eléctrico
compuesto por elementos conductores
 Que el circuito esté cerrado o pueda
cerrarse
 La existencia en dicho circuito de una
diferencia de potencial mayor que cero

7. FACTORES PARA LA CIRCULACIÓN
A TRAVÉS DEL CUERPO HUMANO
Depende:
 La intensidad de corriente (I).
 La resistencia del cuerpo humano al paso de la
corriente (R)
 El tiempo de exposición.
 El recorrido de la corriente por el cuerpo
humano.

8. CARACTERÍSTICAS
 El cuerpo humano sea
un buen conductor (lo
cual se incrementa
con la humedad).
 El cuerpo humano
forme parte de un
circuito eléctrico.
 El cuerpo humano
esté sometido a una
tensión o voltaje
peligroso (V).

11. FORMAS DE CONTACTO
4

21. EVALUACION DE RIESGO

22. MATRIZ DE RIESGO
MATRIZ DE ANÁLISIS DE RIESGO
FRECUENCIA
GRAVEDAD
SEVERA
ALTA
MODERADA
BAJA
Riesgo alto: Necesita alta protección o toma obligatoria
de acciones.
NIVELES
DE Riesgo medio: Necesita protección básica,
RIESGO que se amplia según criterio del ingeniero.
Riesgo bajo: Se puede asumir el riesgo o instalar protección.

23.  a. Que existan condiciones peligrosas, plenamente
identificables, tales como instalaciones que carezcan
de medidas preventivas específicas contra el riesgo
eléctrico, condiciones ambientales de lluvia, tormentas
eléctricas y contaminación; equipos, productos o
conexiones defectuosas de la instalación eléctrica.
 b. Que el peligro tenga un carácter inminente, es
decir, que existan indicios racionales de que la
exposición al riesgo conlleve a que se produzca el
accidente. Esto significa que la muerte o una lesión física
grave, un incendio o una explosión, puede ocurrir antes de
que se haga un estudio a fondo del problema, para tomar
las medidas preventivas.

24.  c. Que la gravedad sea máxima, es decir, que
haya gran probabilidad de muerte, lesión
física grave, incendio o explosión, que conlleve a
que una parte del cuerpo o todo, pueda ser
lesionada de tal manera que se inutilice o quede
limitado su uso en forma permanente o que se
destruyan bienes importantes cercanos a la
instalación.
 d. Que existan antecedentes comparables, el
evaluador del riesgo debe referenciar al menos
un antecedente ocurrido con condiciones
similares.

25. Color de la Color de
Significado
señal contraste
Peligro, parada prohibición e información sobre
Rojo incendios Blanco
Amarillo Riesgo, advertencia, peligro no inmediato Negro
Verde Seguridad o ausencia de peligro. Blanco
Azul Obligación e información. Blanco
Tabla 10. Colores de las señales y su significado

27. EFECTOS FÍSICOS

31. INMEDIATOS
INTENSIDAD (m A) Efectos sobre el organismo
Corriente Corriente
Continua Alterna
(50Hz)
Hombr Mujer Hombr Mujer
e e
1 0.6 0.4 0.3 Ninguna sensación
5.2 3.5 1.1 1.7 Umbral de percepción
76 51 16 10.5 Umbral de intensidad límite
90 60 23 15 Choque doloroso y grave
(contracción muscular y dificultad
respiratoria)
200 170 50 35 Principio de fibrilación ventricular
1300 1300 1000 1000 Fibrilación ventricular posible en
choques cortos: Corta duración
(hasta 0.03 segundos)
500 500 100 100 Fibrilación ventricular posible en

32. NO INMEDIATOS
 Trastornos nerviosos:
 Hemorragias: desintegración de la
sustancia nerviosa (central o medular).
 Neurosis de tipo funcional (transitorias o
permanentes).
 Trastornos renales:
 Bloqueo de los riñones corren por
eliminación de gran cantidad de mioglobina
y hemoglobina.

33.  Trastornos cardiovasculares:
 Pérdida del ritmo cardíaco y de la conducción
aurículo− ventricular e interventricular.
 Insuficiencias coronarias agudas.
 Taquicardias, vértigo, cefaleas rebeldes, etc.
 Trastornos sensoriales, oculares y auditivos:
 Inflamatorias del fondo y segmento anterior del
ojo.
 Pequeñas pérdidas auditivas hasta la sordera
total.

35. PROTECCIÓN Y PREVENCIÓN

37. CLASIFICACION DE LOS
SISTEMAS ELÉCTRICOS EN
SEGURIDAD ELÉCTRICA
se clasifican de la siguiente forma: sistema T. N., sistema
T. T., y sistema I. T.
T: Conexión directa a tierra de la fuente eléctrica (tierra
operativa).
I: Aislamiento de todas las partes vivas de tierra.
T: Parte conductora expuesta que está directamente
conectada a tierra, independiente de la misma, en
caso que haya fuente de energía eléctrica.
N: Parte conductora expuesta, que está conectada
directamente a los electrodos de tierra de la fuente.

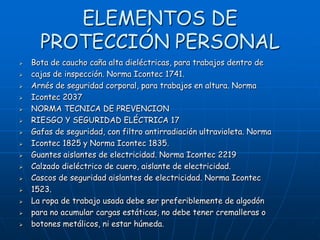

45. ELEMENTOS DE
PROTECCIÓN PERSONAL
 Bota de caucho caña alta dieléctricas, para trabajos dentro de
 cajas de inspección. Norma Icontec 1741.
 Arnés de seguridad corporal, para trabajos en altura. Norma
 Icontec 2037
 NORMA TECNICA DE PREVENCION
 RIESGO Y SEGURIDAD ELÉCTRICA 17
 Gafas de seguridad, con filtro antirradiación ultravioleta. Norma
 Icontec 1825 y Norma Icontec 1835.
 Guantes aislantes de electricidad. Norma Icontec 2219
 Calzado dieléctrico de cuero, aislante de electricidad.
 Cascos de seguridad aislantes de electricidad. Norma Icontec
 1523.
 La ropa de trabajo usada debe ser preferiblemente de algodón
 para no acumular cargas estáticas, no debe tener cremalleras o
 botones metálicos, ni estar húmeda.

46. ELECTRICIDAD ESTÁTICA

47.  En los objetos se forman cargas
eléctricas que no se desplazan. Es
cualquier proceso que dé por resultado
la separación de cargas eléctricas
positivas y negativas. La conducción se
mide con una propiedad denominada
conductancia, mientras que un aislante
se caracteriza por su resistividad.

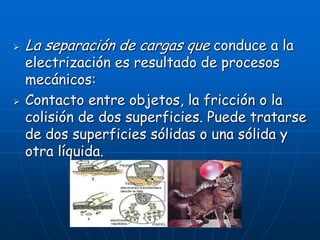

48.  La separación de cargas que conduce a la
electrización es resultado de procesos
mecánicos:
 Contacto entre objetos, la fricción o la
colisión de dos superficies. Puede tratarse
de dos superficies sólidas o una sólida y
otra líquida.

49. ORIGEN DE LA CARGA
 Carga por contacto: Películas plásticas
pasando por rodillos, personas caminado
por alfombras.
 Circulación de líquidos: A través de
tuberías (riesgo en los productos
petrolíferos, y es por lo que se
insensibilizan los tanques , llenándolos
de gases de escape de los motores del
petrolero).

50.  Electrificación por pulverización: neblinas
formadas por gotitas cargadas, como es el
caso de los pulverizadores de agua para la
limpieza de los tanques petrolíferos (causa
de las explosiones). Extintor de CO2.
 Carga por corona: Procesos industriales
como xerocopia y pintura electrostática.
 Carga por inducción: un conductor aislado
chispea por existir una carga en sus
inmediaciones.

51. PREVENCIÓN
 Conexión a tierra de los conductores.
 Puesta a tierra en el interior de un
conductor aislante.
 Puesta a tierra de las personas
(zapatos antiestáticos, uso de un
comprobador personal para medir la
resistencia eléctrica)

52.  Materiales antiestáticos y conductores:
por ejemplo de tipo celulósico como
papel, algodón, lana que son hidrófilos y
absorben agua de la atmósfera, o bien
mediante la aplicación de sustancias
antiestáticas.

53. BIBLIOGRAFÍA
Reglamento Técnico de Instalaciones Eléctricas –RETIE, 18 0398 del 7 de
abril de 2004
RESOLUCION No. 180466 DE ABRIL 2 DE 2007
Enciclopedia de Salud y Seguridad en el Trabajo. OIT.
Póster. XII Congreso Nacional de Seguridad y Salud en el Trabajo.
Valencia 20−23 de noviembre de 2001. (Emilio Turmo Sierra)
MINISTERIO DE TRABAJO Y SEGURIDAD SOCIAL. Estatuto de
seguridad industrial, Resolución 2400 del 22 de mayo de 1979.
INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE DEL
TRABAJO. Condiciones de seguridad en trabajos y maniobras de
alta tensión realizadas en centros de transformación bajo vigilancia
de empresas abonadas. Josep Mestre y Rovira. Barcelona Julio de
1988.
INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL
TRABAJO. La electricidad y nuestra salud. Madrid España.
EMPRESA DE ENERGÍA ELÉCTRICA DE BOGOTÁ. Manual de

54. SEGURO SOCIAL. La salud de los trabajadores del sector
eléctrico. Condiciones de salud y su relación descriptiva con
factores de riesgo ocupacional en el sector eléctrico. Abril de 1988.
SEGURO SOCIAL. Normas y procedimientos de seguridad en
procesos de distribución de energía eléctrica. Proyecto
entrenamiento y normalización en procesos de alto riesgo en la
distribución de energía eléctrica. Diciembre de 1996.
SEGURO SOCIAL. Factores de riesgo eléctricos y mecánicos.
PEÑA POSSU, Jaime Luis. Sistemas de Tierra.
www.oitcinterfor.org/pública/spanish/region/ampro/cinterfor/riesgos.pdf.
www.ffii.nova.es/f2i2/publicaciones/libro_seguridad_industrial/LSI_Cap11.pdf
www.proteccioncivil.gov.ar/PRIMEROS.html
www.portalelectricos.com/retie/cap1art5.php.
www.suratep.com
www.sprl.upv.es/IOP_ELEC_02.htm (universidad politécnica de Valencia)
http://centros6.pntic.mec.es/cea.pablo.guzman/lecciones_fisica/energia_electrica.h
tm
http://www.asifunciona.com/electrotecnia/ke_corriente_electrica/ke_corriente_el
