1. Instituto Técnico Municipal Los Patios
Trabajo de Sistemas
Tema: Electricidad
Presentado por:
Arias R. Jhonatan
Florez P. Deivy
Murcia C. Jean
Orduz S. Camilo
Rodriguez N. Jhon
Presentado a: Lic. Henry Jaimes

2. ELECTRICIDAD

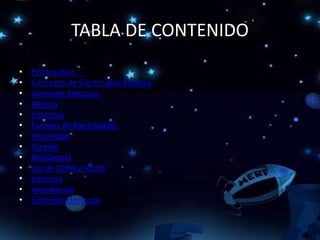

3. TABLA DE CONTENIDO
• Electricidad.
• Concepto de Electricidad Estática:
• Corriente Eléctrica:
• Alterna
• Continua
• Fuentes de Electricidad:
• Intensidad
• Tensión
• Resistencia
• Ley de OHM y JOULE
• potencia
• Impedancia
• Símbolos Eléctricos

4. La electricidad
Un fenómeno físico, que esta arraigado a la propia estructura de la materia,
dado que es el movimiento de los electrones que constituyen la corteza
atómica lo que realmente forma la corriente electrica
Se define como

5. La electricidad se
manifiesta de
dos formas
En reposo
En
movimiento Corriente eléctrica
Electricidad estática

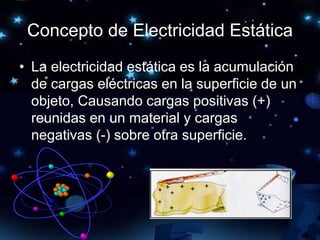

6. • La electricidad estática es la acumulación
de cargas eléctricas en la superficie de un
objeto, Causando cargas positivas (+)
reunidas en un material y cargas
negativas (-) sobre otra superficie.
Concepto de Electricidad Estática

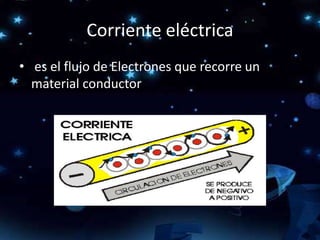

7. Corriente eléctrica
• es el flujo de Electrones que recorre un
material conductor

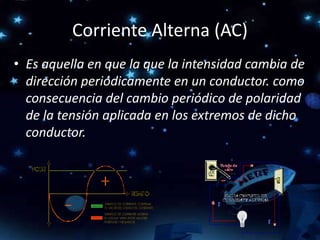

8. Corriente Alterna (AC)
• Es aquella en que la que la intensidad cambia de
dirección periódicamente en un conductor. como
consecuencia del cambio periódico de polaridad
de la tensión aplicada en los extremos de dicho
conductor.

9. Corriente Continua (DC)
• Flujo continuo de carga eléctrica a través de un
conductor entre dos puntos de distinto
potencial, que no cambia de sentido con el
tiempo. las cargas eléctricas circulan siempre en
la misma dirección.

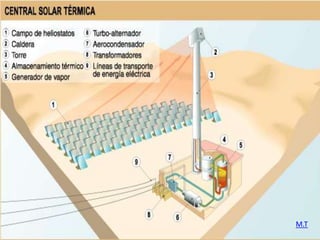

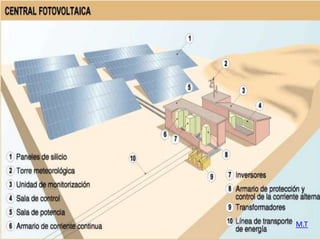

12. M.T

13. M.T

14. M.T

15. M.T

16. Intensidad Eléctrica
• La intensidad de corriente eléctrica(I) es la
cantidad de electricidad o carga eléctrica(Q)
que circula por un circuito en la unidad de
tiempo(t). Para denominar la Intensidad se
utiliza la letra I y su unidad es el Amperio(A).

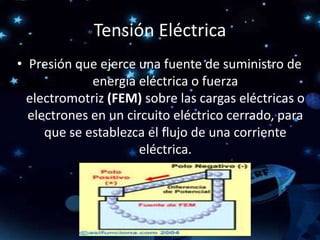

17. Tensión Eléctrica
• Presión que ejerce una fuente de suministro de
energía eléctrica o fuerza
electromotriz (FEM) sobre las cargas eléctricas o
electrones en un circuito eléctrico cerrado, para
que se establezca el flujo de una corriente
eléctrica.

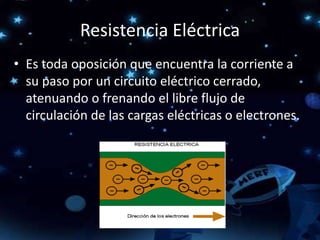

18. Resistencia Eléctrica
• Es toda oposición que encuentra la corriente a
su paso por un circuito eléctrico cerrado,
atenuando o frenando el libre flujo de
circulación de las cargas eléctricas o electrones.

19. Ley de OHM
Es una de las leyes fundamentales de la
electrodinámica, estrechamente vinculada a los
valores de las unidades básicas como son:
• Tensión o voltaje "E", en volt (V).
• Intensidad de la corriente " I ", en ampere (A).
• Resistencia "R" en ohm () de la carga o consumidor
conectado al circuito.

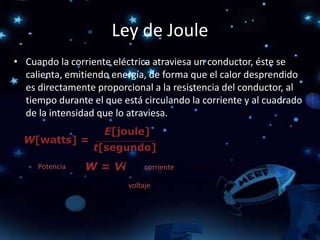

20. Ley de Joule
• Cuando la corriente eléctrica atraviesa un conductor, éste se
calienta, emitiendo energía, de forma que el calor desprendido
es directamente proporcional a la resistencia del conductor, al
tiempo durante el que está circulando la corriente y al cuadrado
de la intensidad que lo atraviesa.
Potencia corriente
voltaje

21. Potencia Eléctrica
• De acuerdo con esta fórmula, mientras mayor
sea la potencia de un circuito consumiendo
energía eléctrica, mayor será la intensidad de
corriente que fluye por dicho circuito, siempre
y cuando el valor del voltaje o tensión se
mantenga constante

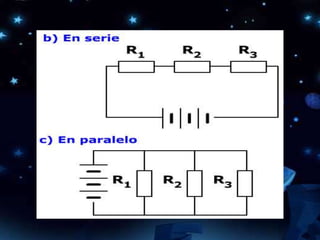

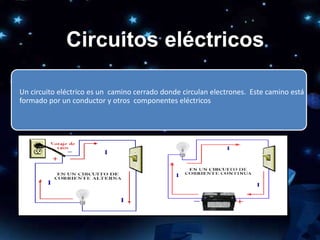

22. Circuitos eléctricos
Un circuito eléctrico es un camino cerrado donde circulan electrones. Este camino está
formado por un conductor y otros componentes eléctricos

24. Impedancia
• Resistencia aparente de un circuito dotado de
capacidad y autoinducción al flujo de una
corriente eléctrica alterna, equivalente a la
resistencia efectiva cuando la corriente es
continua.

25. El símbolos
eléctricos

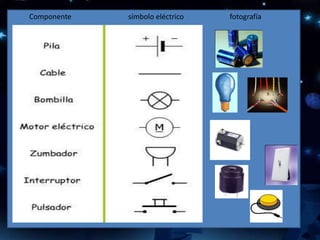

26. Componente símbolo eléctrico fotografía

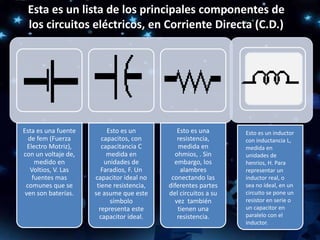

28. Esta es un lista de los principales componentes de
los circuitos eléctricos, en Corriente Directa (C.D.)
Esta es una fuente
de fem (Fuerza
Electro Motriz),
con un voltaje de,
medido en
Voltios, V. Las
fuentes mas
comunes que se
ven son baterías.
Esto es un
capacitos, con
capacitancia C
medida en
unidades de
Faradios, F. Un
capacitor ideal no
tiene resistencia,
se asume que este
símbolo
representa este
capacitor ideal.
Esto es una
resistencia,
medida en
ohmios, . Sin
embargo, los
alambres
conectando las
diferentes partes
del circuitos a su
vez también
tienen una
resistencia.
Esto es un inductor
con inductancia L,
medida en
unidades de
henrios, H. Para
representar un
inductor real, o
sea no ideal, en un
circuito se pone un
resistor en serie o
un capacitor en
paralelo con el
inductor.
