1. Instituto Técnico Municipal Los Patios
Trabajo de Sistemas
Tema: Electricidad
Presentado por:
Arias R. Jhonatan
Florez P. Deivy
Murcia C. Jean
Orduz S. Camilo
Rodriguez N. Jhon
Presentado a: Lic. Henry Jaimes

2. ELECTRICIDAD

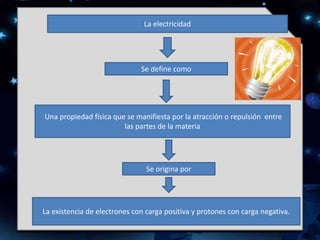

3. La electricidad
Una propiedad física que se manifiesta por la atracción o repulsión entre
las partes de la materia
Se define como
Se origina por
La existencia de electrones con carga positiva y protones con carga negativa.

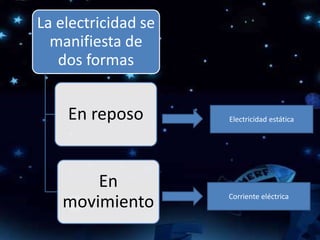

4. La electricidad se
manifiesta de
dos formas
En reposo
En
movimiento Corriente eléctrica
Electricidad estática

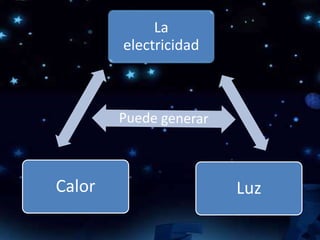

5. La
electricidad
LuzCalor

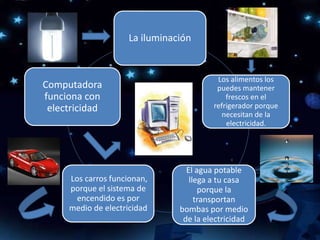

6. La iluminación
Los alimentos los
puedes mantener
frescos en el
refrigerador porque
necesitan de la
electricidad.
El agua potable
llega a tu casa
porque la
transportan
bombas por medio
de la electricidad
Los carros funcionan,
porque el sistema de
encendido es por
medio de electricidad
Computadora
funciona con
electricidad

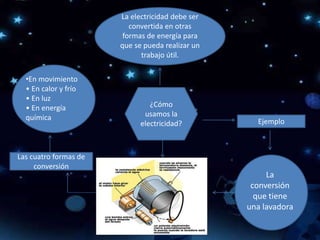

7. ¿Cómo
usamos la
electricidad?
La electricidad debe ser
convertida en otras
formas de energía para
que se pueda realizar un
trabajo útil.
Ejemplo
La
conversión
que tiene
una lavadora
Las cuatro formas de
conversión
•En movimiento
• En calor y frío
• En luz
• En energía
química

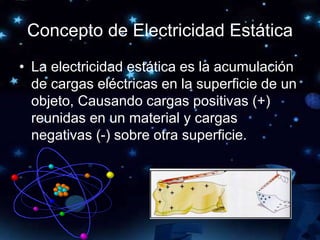

8. • La electricidad estática es la acumulación
de cargas eléctricas en la superficie de un
objeto, Causando cargas positivas (+)
reunidas en un material y cargas
negativas (-) sobre otra superficie.
Concepto de Electricidad Estática

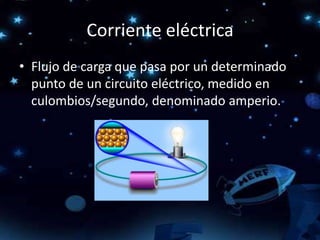

9. Corriente eléctrica
• Flujo de carga que pasa por un determinado
punto de un circuito eléctrico, medido en
culombios/segundo, denominado amperio.

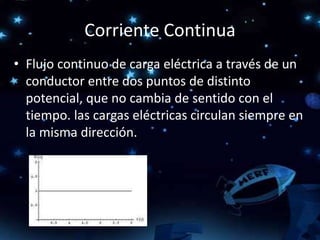

10. Corriente Continua
• Flujo continuo de carga eléctrica a través de un
conductor entre dos puntos de distinto
potencial, que no cambia de sentido con el
tiempo. las cargas eléctricas circulan siempre en
la misma dirección.

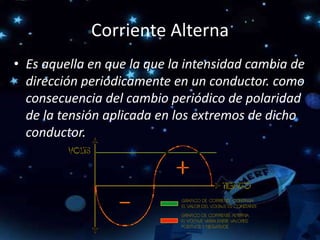

11. Corriente Alterna
• Es aquella en que la que la intensidad cambia de
dirección periódicamente en un conductor. como
consecuencia del cambio periódico de polaridad
de la tensión aplicada en los extremos de dicho
conductor.

14. M.T

15. M.T

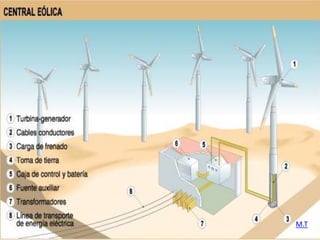

16. M.T

17. M.T

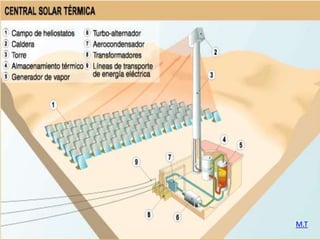

18. M.T

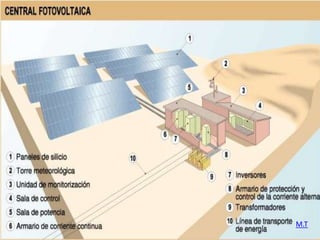

19. M.T

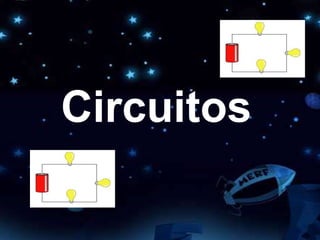

20. Circuitos

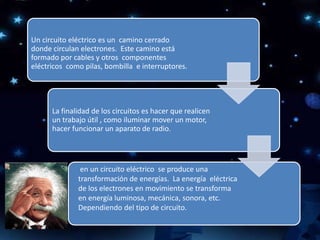

21. Un circuito eléctrico es un camino cerrado
donde circulan electrones. Este camino está
formado por cables y otros componentes
eléctricos como pilas, bombilla e interruptores.
La finalidad de los circuitos es hacer que realicen
un trabajo útil , como iluminar mover un motor,
hacer funcionar un aparato de radio.
en un circuito eléctrico se produce una
transformación de energías. La energía eléctrica
de los electrones en movimiento se transforma
en energía luminosa, mecánica, sonora, etc.
Dependiendo del tipo de circuito.

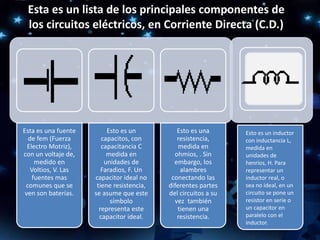

22. Esta es un lista de los principales componentes de
los circuitos eléctricos, en Corriente Directa (C.D.)
Esta es una fuente
de fem (Fuerza
Electro Motriz),
con un voltaje de,
medido en
Voltios, V. Las
fuentes mas
comunes que se
ven son baterías.
Esto es un
capacitos, con
capacitancia C
medida en
unidades de
Faradios, F. Un
capacitor ideal no
tiene resistencia,
se asume que este
símbolo
representa este
capacitor ideal.
Esto es una
resistencia,
medida en
ohmios, . Sin
embargo, los
alambres
conectando las
diferentes partes
del circuitos a su
vez también
tienen una
resistencia.
Esto es un inductor
con inductancia L,
medida en
unidades de
henrios, H. Para
representar un
inductor real, o
sea no ideal, en un
circuito se pone un
resistor en serie o
un capacitor en
paralelo con el
inductor.

23. Los elementos que componen a un circuito
eléctrico se pueden clasificar en cuatro grandes
grupos o familias.

24. V/I =V´/I´ = V"/I" = k = R
Familias de componentes eléctricos
Generadores Conductores Receptores
Elementos de
control
Ejemplo: pilas Ejemplo: cables Ejemplo: motor Ejemplo:
interruptor

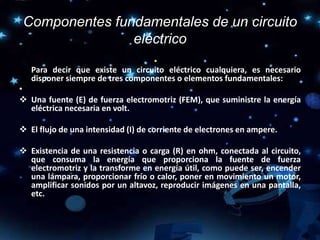

25. Componentes fundamentales de un circuito
eléctrico
•
Para decir que existe un circuito eléctrico cualquiera, es necesario
disponer siempre de tres componentes o elementos fundamentales:
•
 Una fuente (E) de fuerza electromotriz (FEM), que suministre la energía
eléctrica necesaria en volt.
 El flujo de una intensidad (I) de corriente de electrones en ampere.
 Existencia de una resistencia o carga (R) en ohm, conectada al circuito,
que consuma la energía que proporciona la fuente de fuerza
electromotriz y la transforme en energía útil, como puede ser, encender
una lámpara, proporcionar frío o calor, poner en movimiento un motor,
amplificar sonidos por un altavoz, reproducir imágenes en una pantalla,
etc.

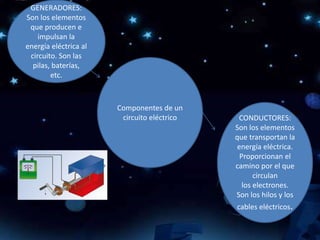

26. GENERADORES:
Son los elementos
que producen e
impulsan la
energía eléctrica al
circuito. Son las
pilas, baterías,
etc.
CONDUCTORES:
Son los elementos
que transportan la
energía eléctrica.
Proporcionan el
camino por el que
circulan
los electrones.
Son los hilos y los
cables eléctricos.
Componentes de un
circuito eléctrico

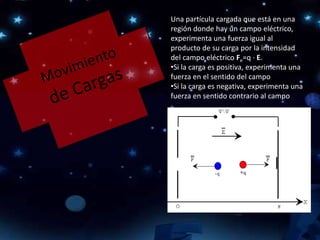

27. Una partícula cargada que está en una
región donde hay un campo eléctrico,
experimenta una fuerza igual al
producto de su carga por la intensidad
del campo eléctrico Fe=q · E.
•Si la carga es positiva, experimenta una
fuerza en el sentido del campo
•Si la carga es negativa, experimenta una
fuerza en sentido contrario al campo

28. El símbolo
eléctrico

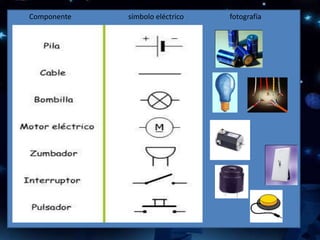

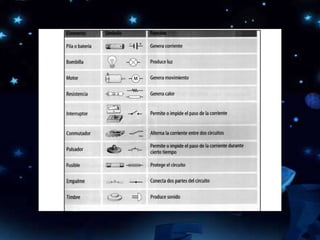

29. Componente símbolo eléctrico fotografía

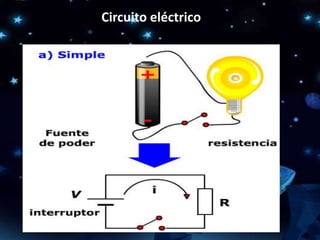

31. Circuito eléctrico

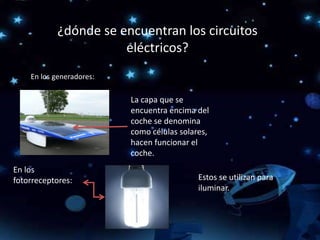

33. ¿dónde se encuentran los circuitos
eléctricos?
En los generadores:
La capa que se
encuentra encima del
coche se denomina
como células solares,
hacen funcionar el
coche.
En los
fotorreceptores: Estos se utilizan para
iluminar.

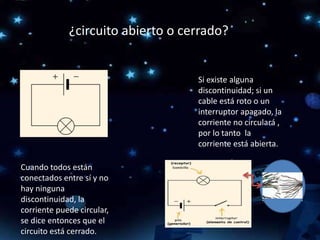

34. ¿circuito abierto o cerrado?
Cuando todos están
conectados entre sí y no
hay ninguna
discontinuidad, la
corriente puede circular,
se dice entonces que el
circuito está cerrado.
Si existe alguna
discontinuidad; si un
cable está roto o un
interruptor apagado, la
corriente no circulará ,
por lo tanto la
corriente está abierta.

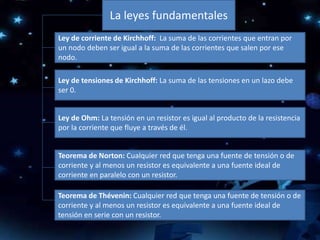

35. La leyes fundamentales
Ley de tensiones de Kirchhoff: La suma de las tensiones en un lazo debe
ser 0.
Teorema de Thévenin: Cualquier red que tenga una fuente de tensión o de
corriente y al menos un resistor es equivalente a una fuente ideal de
tensión en serie con un resistor.
Ley de corriente de Kirchhoff: La suma de las corrientes que entran por
un nodo deben ser igual a la suma de las corrientes que salen por ese
nodo.
Ley de Ohm: La tensión en un resistor es igual al producto de la resistencia
por la corriente que fluye a través de él.
Teorema de Norton: Cualquier red que tenga una fuente de tensión o de
corriente y al menos un resistor es equivalente a una fuente ideal de
corriente en paralelo con un resistor.

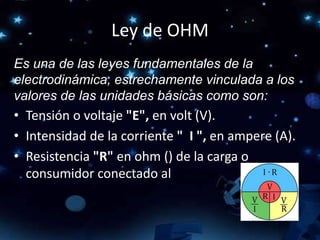

36. Ley de OHM
Es una de las leyes fundamentales de la
electrodinámica, estrechamente vinculada a los
valores de las unidades básicas como son:
• Tensión o voltaje "E", en volt (V).
• Intensidad de la corriente " I ", en ampere (A).
• Resistencia "R" en ohm () de la carga o
consumidor conectado al circuito.

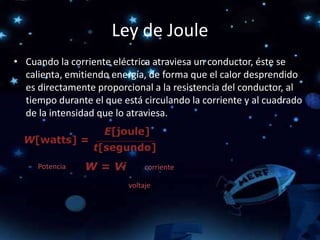

37. Ley de Joule
• Cuando la corriente eléctrica atraviesa un conductor, éste se
calienta, emitiendo energía, de forma que el calor desprendido
es directamente proporcional a la resistencia del conductor, al
tiempo durante el que está circulando la corriente y al cuadrado
de la intensidad que lo atraviesa.
Potencia corriente
voltaje

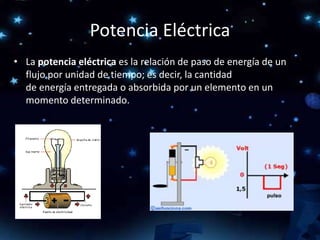

38. Potencia Eléctrica
• La potencia eléctrica es la relación de paso de energía de un
flujo por unidad de tiempo; es decir, la cantidad
de energía entregada o absorbida por un elemento en un
momento determinado.

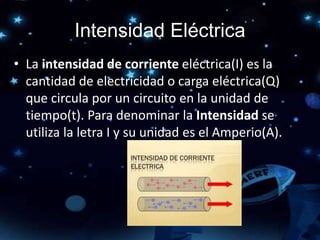

39. Intensidad Eléctrica
• La intensidad de corriente eléctrica(I) es la
cantidad de electricidad o carga eléctrica(Q)
que circula por un circuito en la unidad de
tiempo(t). Para denominar la Intensidad se
utiliza la letra I y su unidad es el Amperio(A).

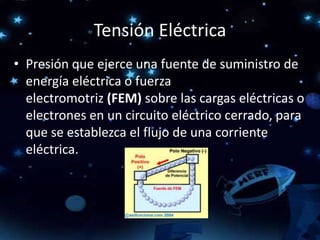

40. Tensión Eléctrica
• Presión que ejerce una fuente de suministro de
energía eléctrica o fuerza
electromotriz (FEM) sobre las cargas eléctricas o
electrones en un circuito eléctrico cerrado, para
que se establezca el flujo de una corriente
eléctrica.

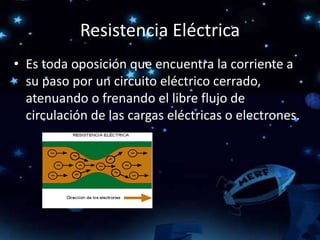

41. Resistencia Eléctrica
• Es toda oposición que encuentra la corriente a
su paso por un circuito eléctrico cerrado,
atenuando o frenando el libre flujo de
circulación de las cargas eléctricas o electrones.

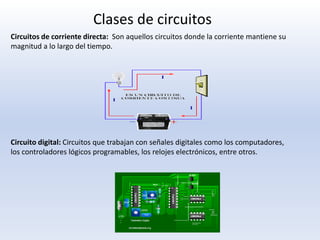

42. Clases de circuitos
Circuitos de corriente directa: Son aquellos circuitos donde la corriente mantiene su
magnitud a lo largo del tiempo.
Circuito digital: Circuitos que trabajan con señales digitales como los computadores,
los controladores lógicos programables, los relojes electrónicos, entre otros.

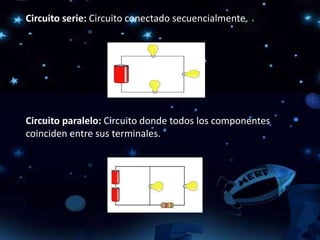

43. Circuito serie: Circuito conectado secuencialmente.
Circuito paralelo: Circuito donde todos los componentes
coinciden entre sus terminales.

44. Circuitos de señal mixta: Contienen componentes analógicos y digitales.
Los conversores analógico-digital y los conversores digital-analógico son los
principales ejemplos.
Circuitos de corriente alterna: Son aquellos circuitos donde varía
cíclicamente la corriente eléctrica
