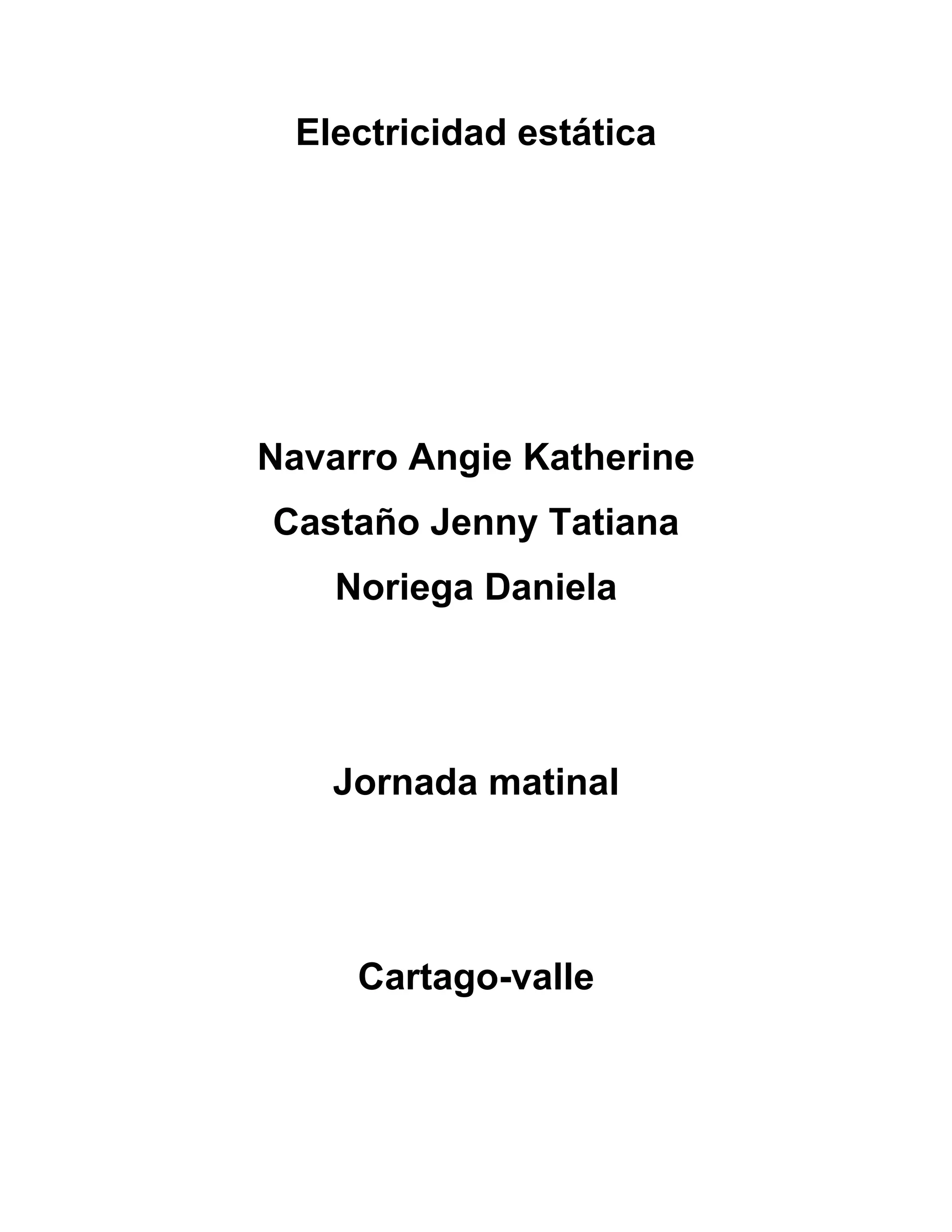

1. Electricidad estática
Navarro Angie Katherine
Castaño Jenny Tatiana
Noriega Daniela
Jornada matinal
Cartago-valle

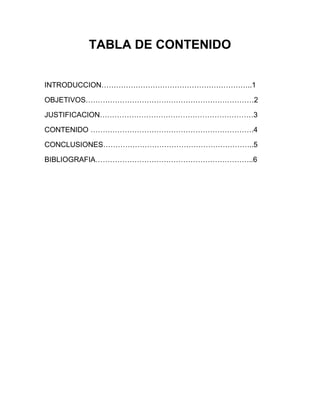

2. TABLA DE CONTENIDO
INTRODUCCION……………………………………………………..1
OBJETIVOS……………………………………………………………2
JUSTIFICACION………………………………………………………3
CONTENIDO ………………………………………………………….4
CONCLUSIONES……………………………………………………..5
BIBLIOGRAFIA………………………………………………………..6

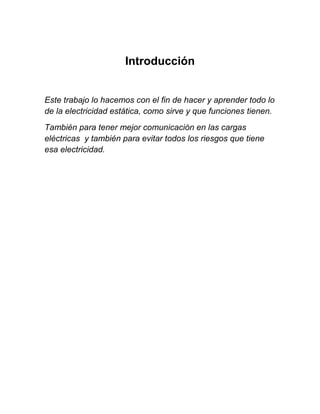

3. Introducción
Este trabajo lo hacemos con el fin de hacer y aprender todo lo
de la electricidad estática, como sirve y que funciones tienen.
También para tener mejor comunicación en las cargas
eléctricas y también para evitar todos los riesgos que tiene
esa electricidad.

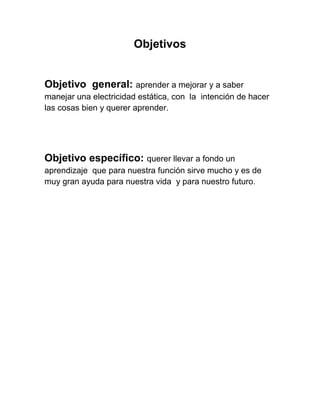

4. Objetivos
Objetivo general: aprender a mejorar y a saber
manejar una electricidad estática, con la intención de hacer
las cosas bien y querer aprender.
Objetivo específico: querer llevar a fondo un
aprendizaje que para nuestra función sirve mucho y es de
muy gran ayuda para nuestra vida y para nuestro futuro.

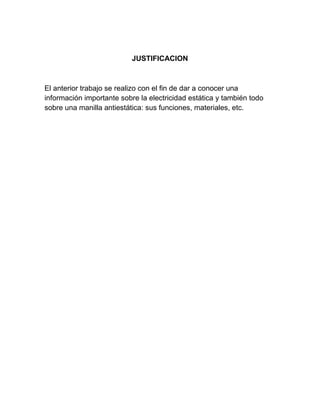

5. JUSTIFICACION
El anterior trabajo se realizo con el fin de dar a conocer una
información importante sobre la electricidad estática y también todo
sobre una manilla antiestática: sus funciones, materiales, etc.

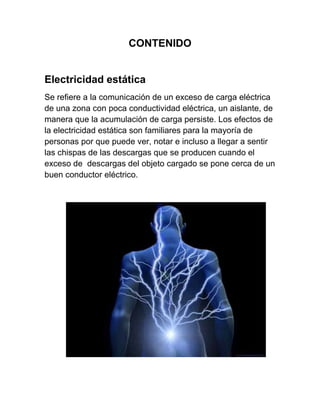

6. CONTENIDO
Electricidad estática
Se refiere a la comunicación de un exceso de carga eléctrica
de una zona con poca conductividad eléctrica, un aislante, de
manera que la acumulación de carga persiste. Los efectos de
la electricidad estática son familiares para la mayoría de
personas por que puede ver, notar e incluso a llegar a sentir
las chispas de las descargas que se producen cuando el
exceso de descargas del objeto cargado se pone cerca de un
buen conductor eléctrico.

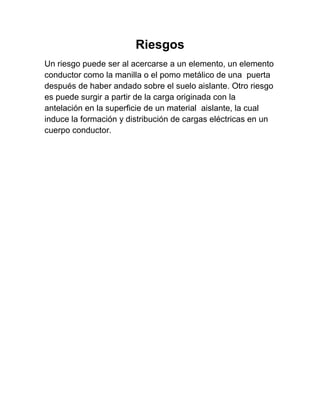

7. Riesgos
Un riesgo puede ser al acercarse a un elemento, un elemento
conductor como la manilla o el pomo metálico de una puerta
después de haber andado sobre el suelo aislante. Otro riesgo
es puede surgir a partir de la carga originada con la
antelación en la superficie de un material aislante, la cual
induce la formación y distribución de cargas eléctricas en un
cuerpo conductor.

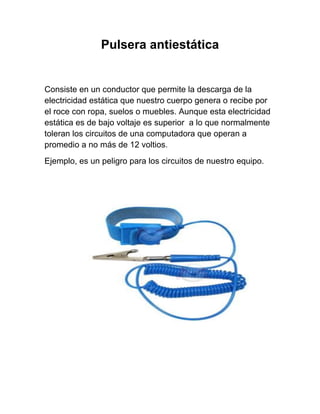

8. Pulsera antiestática
Consiste en un conductor que permite la descarga de la
electricidad estática que nuestro cuerpo genera o recibe por
el roce con ropa, suelos o muebles. Aunque esta electricidad
estática es de bajo voltaje es superior a lo que normalmente
toleran los circuitos de una computadora que operan a
promedio a no más de 12 voltios.
Ejemplo, es un peligro para los circuitos de nuestro equipo.

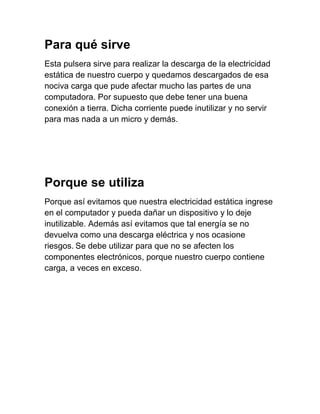

9. Para qué sirve
Esta pulsera sirve para realizar la descarga de la electricidad
estática de nuestro cuerpo y quedamos descargados de esa
nociva carga que pude afectar mucho las partes de una
computadora. Por supuesto que debe tener una buena
conexión a tierra. Dicha corriente puede inutilizar y no servir
para mas nada a un micro y demás.
Porque se utiliza
Porque así evitamos que nuestra electricidad estática ingrese
en el computador y pueda dañar un dispositivo y lo deje
inutilizable. Además así evitamos que tal energía se no
devuelva como una descarga eléctrica y nos ocasione
riesgos. Se debe utilizar para que no se afecten los
componentes electrónicos, porque nuestro cuerpo contiene
carga, a veces en exceso.

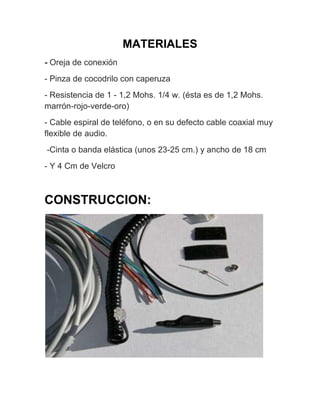

10. MATERIALES
- Oreja de conexión
- Pinza de cocodrilo con caperuza
- Resistencia de 1 - 1,2 Mohs. 1/4 w. (ésta es de 1,2 Mohs.
marrón-rojo-verde-oro)
- Cable espiral de teléfono, o en su defecto cable coaxial muy
flexible de audio.
-Cinta o banda elástica (unos 23-25 cm.) y ancho de 18 cm
- Y 4 Cm de Velcro
CONSTRUCCION:

11. Como primer paso, tomamos la cinta gros (similar a la
utilizada en bolsos y mochilas) y la medimos en nuestra
muñeca, esta debe ser cortada (la cinta ;) entre 3 y 5cm más
largo, para poder ser utilizada por otras personas.
Luego coseremos el velcro (o abrojo), en ambos extremos y
en lados opuestos para que al girarla sobre nuestra muñeca
esta se ajuste.
En este punto tenemos dos opciones, uno soldarle a la parte
del automático que va en la cinta dos, tres o cuatro cables
flexibles de cobre, de unos 10 o 12cm y luego coserlos a la
cinta.

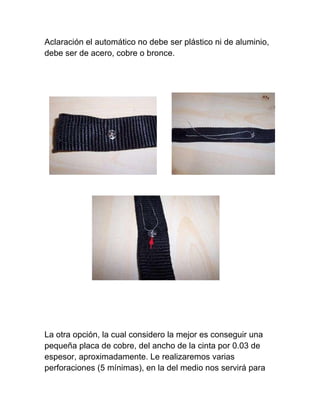

12. Aclaración el automático no debe ser plástico ni de aluminio,
debe ser de acero, cobre o bronce.
La otra opción, la cual considero la mejor es conseguir una
pequeña placa de cobre, del ancho de la cinta por 0.03 de
espesor, aproximadamente. Le realizaremos varias
perforaciones (5 mínimas), en la del medio nos servirá para

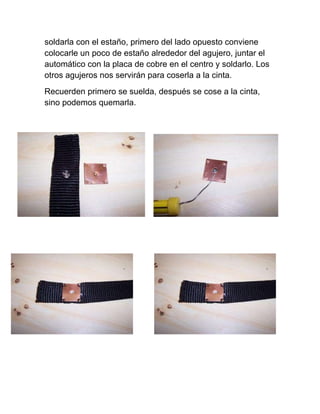

13. soldarla con el estaño, primero del lado opuesto conviene
colocarle un poco de estaño alrededor del agujero, juntar el
automático con la placa de cobre en el centro y soldarlo. Los
otros agujeros nos servirán para coserla a la cinta.
Recuerden primero se suelda, después se cose a la cinta,
sino podemos quemarla.

14. En la otra pieza del automático soldaremos un cable.
Luego uniremos los cables del teléfono con el cable que
anteriormente soldamos el automático en su extremo
opuesto, posteriormente lo cubriremos con termo contraíble

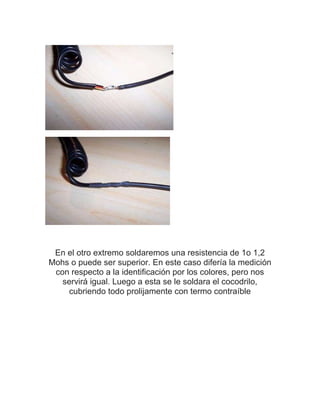

15. En el otro extremo soldaremos una resistencia de 1o 1,2
Mohs o puede ser superior. En este caso difería la medición
con respecto a la identificación por los colores, pero nos
servirá igual. Luego a esta se le soldara el cocodrilo,
cubriendo todo prolijamente con termo contraíble

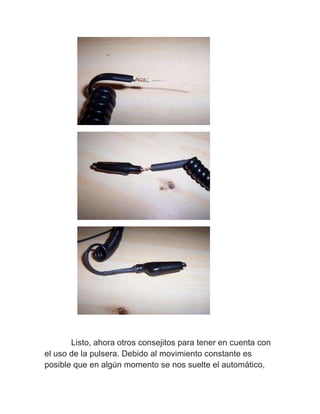

16. Listo, ahora otros consejitos para tener en cuenta con
el uso de la pulsera. Debido al movimiento constante es
posible que en algún momento se nos suelte el automático,

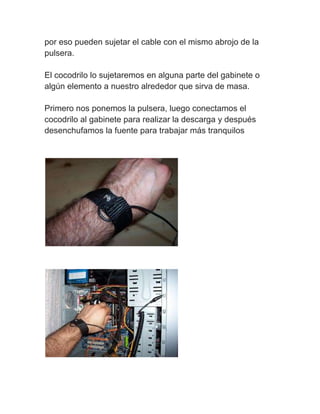

17. por eso pueden sujetar el cable con el mismo abrojo de la
pulsera.
El cocodrilo lo sujetaremos en alguna parte del gabinete o
algún elemento a nuestro alrededor que sirva de masa.
Primero nos ponemos la pulsera, luego conectamos el
cocodrilo al gabinete para realizar la descarga y después
desenchufamos la fuente para trabajar más tranquilos

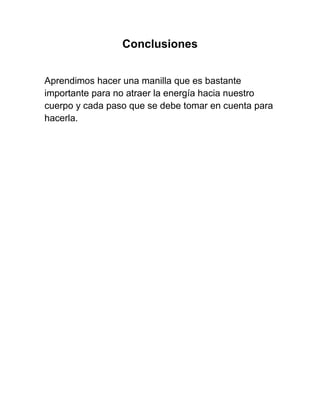

18. Conclusiones
Aprendimos hacer una manilla que es bastante
importante para no atraer la energía hacia nuestro
cuerpo y cada paso que se debe tomar en cuenta para
hacerla.
