1. Elementos de circuitos
ELABORADO POR:
OJEDA, PRISBELYS
C. I.: 16.226.735
REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA,
CIENCIA Y TECNOLOGÍA
INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO MARIÑO”
CARRERA: INGENIERÍA DE SISTEMAS
MATERIA: SISTEMAS ELÉCTRICOS

2. ELEMENTOS DE CIRCUITOS
En cualquier circuito eléctrico sencillo podemos distinguir diferentes tipos de elementos que cumplen una
función determinada y que estudiamos a continuación:
GENERADORES:
Son los elementos encargados de suministrar la energía al circuito, creando una diferencia de potencial
entre sus terminales que permite que circule la corriente eléctrica.
Los elementos que se encargan de esta función son: las pilas, baterías, dinamos y alternadores.
CONDUCTORES:
Son materiales que permiten el paso de la corriente eléctrica, por lo que se utilizan como unión entre los
distintos elementos del circuito.
Generalmente son cables formados por hilos de cobre trenzado y recubiertos por un aislante plástico

3. RECEPTORES:
Son los componentes que reciben la energía eléctrica y la transforman en otras formas más útiles para
nosotros como: movimiento, luz, sonido o calor.
ELEMENTOS DE CONTROL:
Estos elementos nos permiten maniobrar con el circuito conectando y desconectando sus diferentes
elementos según nuestra voluntad.
Los elementos de control más empleados son los interruptores, pulsadores y conmutadores.
ELEMENTOS DE PROTECCIÓN:
Estos elementos tienen la misión de proteger a la instalación y sus usuarios de cualquier avería que los
pueda poner en peligro. Los más empleados son los fusibles y los interruptores de protección.
ELEMENTOS DE CIRCUITOS

4. DEFINICIÓN DE LOS CIRCUITOS
ELÉCTRICOS
Es un camino cerrado por donde fluye la corriente eléctrica, desde el polo negativo hasta el polo
positivo de una fuente de alimentación (pila, batería, generador, etc).

5. PARTES DE LOS CIRCUITOS ELÉCTRICOS
1. FUENTE O GENERADOR .- Genera el movimiento de los electrones. Desempeña una función
similar al de una bomba de agua, no produce electrones, como la bomba de agua no produce
agua, sino que los hace circular. Circulan los electrones libres por el conductor.
2. CARGA .- Recibe el flujo de electrones o corriente eléctrica, este flujo al paso por la carga
realiza un trabajo que se manifiesta bajo la forma de luz, calor, etc.
3. CONDUCTORES .- Son los medios a lo largo del cual fluyen los electrones que el generador hace
circular.

6. CARGA ELÉCTRICA
La carga eléctrica es una propiedad física intrínseca de algunas partículas subatómicas que se
manifiesta mediante fuerzas de atracción y repulsión entre ellas por la mediación de campos
electromagnéticos. La materia cargada eléctricamente es influida por los campos
electromagnéticos, siendo a su vez, generadora de ellos. La denominada interacción
electromagnética entre carga y campo eléctrico es una de las cuatro interacciones
fundamentales de la física. Desde el punto de vista del modelo estándar la carga eléctrica es una
medida de la capacidad que posee una partícula para intercambiar fotones.

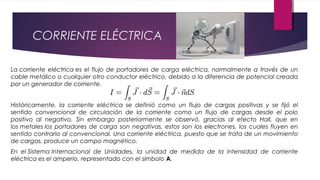

7. CORRIENTE ELÉCTRICA
La corriente eléctrica es el flujo de portadores de carga eléctrica, normalmente a través de un
cable metálico o cualquier otro conductor eléctrico, debido a la diferencia de potencial creada
por un generador de corriente.
Históricamente, la corriente eléctrica se definió como un flujo de cargas positivas y se fijó el
sentido convencional de circulación de la corriente como un flujo de cargas desde el polo
positivo al negativo. Sin embargo posteriormente se observó, gracias al efecto Hall, que en
los metales los portadores de carga son negativas, estos son los electrones, los cuales fluyen en
sentido contrario al convencional. Una corriente eléctrica, puesto que se trata de un movimiento
de cargas, produce un campo magnético.
En el Sistema Internacional de Unidades, la unidad de medida de la intensidad de corriente
eléctrica es el amperio, representado con el símbolo A.

8. DIFERENCIA DE POTENCIAL
La tensión eléctrica o diferencia de potencial (también denominada voltaje) es una magnitud
física que cuantifica la diferencia de potencial eléctrico entre dos puntos. También se puede
definir como el trabajo por unidad de carga ejercido por el campo eléctrico sobre
una partícula cargada para moverla entre dos posiciones determinadas. Se puede medir con
un voltímetro. Su unidad de medida es el voltio.
La tensión entre dos puntos A y B es independiente del camino recorrido por la carga y depende
exclusivamente del potencial eléctrico de dichos puntos A y B en el campo eléctrico, que es
un campo conservativo.

9. ENERGÍA Y POTENCIA ELÉCTRICA
La potencia eléctrica es la relación de paso de energía de un flujo por unidad de tiempo; es decir,
la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado. La
unidad en el Sistema Internacional de Unidades es el vatio (watt).
Cuando una corriente eléctrica fluye en cualquier circuito, puede transferir energía al hacer
un trabajo mecánico o termodinámico. Los dispositivos convierten la energía eléctrica de muchas
maneras útiles, como calor, luz (lámpara incandescente), movimiento (motor
eléctrico), sonido (altavoz) o procesos químicos. La electricidad se puede producir mecánica o
químicamente por la generación de energía eléctrica, o también por la transformación de la luz en
las células fotoeléctricas. Por último, se puede almacenar químicamente en baterías.

10. LEY DE OHM
La ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una ley de
la electricidad. Establece que la diferencia de potencial V que aparece entre los extremos de un
conductor determinado es proporcional a la intensidad de la corriente I que circula por el citado
conductor. Ohm completó la ley introduciendo la noción de resistencia eléctrica R; que es el factor de
proporcionalidad que aparece en la relación entre V e I.

11. ENUMERACIÓN DE LOS ELEMENTOS ACTIVOS
Y PASIVOS DEL CIRCUITO ELÉCTRICO
Los elementos pasivos, son aquellos, que al circular corriente producen una diferencia de
potencial entre sus bornes y disipan potencia en forma de calor (consumen energía).
Los elementos activos, son dispositivos capaces de generar una tensión o una corriente (en forma
más general un campo eléctrico) y suministrar potencia a una carga dada (entregan energía).
Estos elementos también se pueden tomar como:
Elementos activos: La tensión y la corriente tienen igual signo.
Elementos pasivos: La tensión y la corriente tienen distinto signo.

12. DIFERENCIACIÓN DE LOS ELEMENTOS
ACTIVOS Y PASIVOS DEL CIRCUITO ELÉCTRICO

13. ESTUDIO DE LA RESISTENCIA EN FUNCIÓN
DE LA TEMPERATURA R(T)
En el caso de un conductor, excepto a temperaturas muy bajas, la resistencia varía casi
linealmente con la temperatura. Si consideramos la resistencia de un conductor a temperatura
ambiente (20°C) R20, y el coeficiente de la temperatura de resistencia α, que es la pendiente de la
curva R en función de T, la resistencia R a otra temperatura viene dada entones por:
R = R20 ( 1 + α ( T – 20))

14. ELEMENTO THERMO-PAR, COMO
GENERADOR DE SEÑALES ELÉCTRICAS
Un termopar (también llamado termocople) es un transductor formado por la unión de
dos metales distintos que produce una diferencia de potencial muy pequeña (del orden de los
milivoltios) que es función de la diferencia de temperatura entre uno de los extremos denominado
«punto caliente» o «unión caliente» o de «medida» y el otro llamado «punto frío» o «unión fría» o de
«referencia» (efecto Seebeck). Normalmente los termopares industriales están compuestos por un
tubo de acero inoxidable u otro material. En un extremo del tubo está la unión, y en el otro el
terminal eléctrico de los cables, protegido dentro de una caja redonda de aluminio (cabezal).
En instrumentación industrial, los termopares son usados como sensores de temperatura. Son
económicos, intercambiables, tienen conectores estándar y son capaces de medir un amplio
rango de temperaturas. Su principal limitación está en la exactitud, pues es fácil obtener errores
del sistema cuando se trabaja con precisiones inferiores a un grado Celsius.
