Este documento resume conceptos básicos sobre electricidad y circuitos eléctricos. Explica que la electricidad se produce por la interacción entre cargas positivas y negativas, y que para que exista corriente eléctrica se requiere de un circuito que incluya una fuente de energía y conductores. Luego describe los diferentes tipos de circuitos (serie, paralelo y mixto), y las leyes de Ohm y Kirchhoff que rigen el comportamiento de la corriente y tensión en los circuitos.

1. INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO
MARIÑO”
PORLAMAR – ESTADO NUEVA ESPARTA
NUEVA ESPARTA, ENERO DE 2017.
CIRCUITOS
ELÉCTRICOS
Bachiller:
Edward España
Ci: 20904778

2. La electricidad
 La electricidad es un fenómeno físico debido a cargas
eléctricas y a la interacción que hay entre ellas. Hay
dos tipos de cargas eléctricas:
 Las positivas y las negativas.
 Las cargas iguales se repelen y las distintas se
atraen.

3. La electricidad

4. HISTORIA DE LA ELECTRICIDAD
 En el año 600 AC, Tales de Mileto había
comprobado que si se frotaba el ámbar, éste atraía
hacia sí a objetos más livianos. Se creía que la
electricidad residía en el objeto frotado. De ahí el
término "electricidad" provenga del vocablo griego
"elektron", que significa ámbar.
 Benjamín Franklin fue quien postuló que la
electricidad era un fluido y calificó a las sustancias
en eléctricamente positivas y negativas.
 Hacia mediados del siglo XVIII se estableció la
distinción entre materiales aislantes y conductores.
 En 1819, Hans Oersted postuló que las corrientes
eléctricas producían un efecto magnético.
 En 1878 Thomas Alva Edison comenzó los
experimentos que terminarían, un año más tarde,
con la invención de la lámpara eléctrica, que
universalizaría el uso de la electricidad.

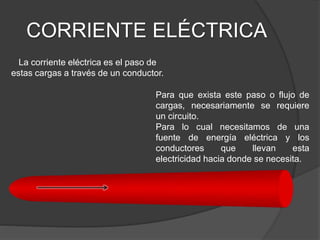

5. CORRIENTE ELÉCTRICA
La corriente eléctrica es el paso de
estas cargas a través de un conductor.
Para que exista este paso o flujo de
cargas, necesariamente se requiere
un circuito.
Para lo cual necesitamos de una
fuente de energía eléctrica y los
conductores que llevan esta
electricidad hacia donde se necesita.

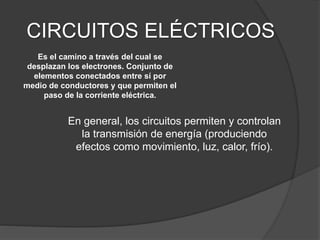

6. CIRCUITOS ELÉCTRICOS
En general, los circuitos permiten y controlan
la transmisión de energía (produciendo
efectos como movimiento, luz, calor, frío).
Es el camino a través del cual se
desplazan los electrones. Conjunto de
elementos conectados entre sí por
medio de conductores y que permiten el
paso de la corriente eléctrica.

7. ELEMENTOS BÁSICOS DE
UN CIRCUITO ELÉCTRICO
 Conductor de la Corriente eléctrica.
 Fuente o generador de corriente
eléctrica.
 Interruptor.
 Receptor. Un circuito eléctrico es el
recorrido de la electricidad a
través de un conductor,
desde la fuente de energía
hasta su lugar de consumo.

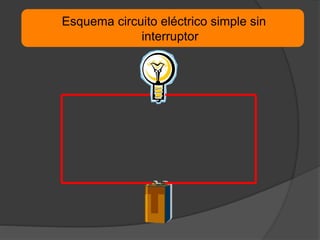

9. Esquema circuito eléctrico simple sin
interruptor

10. Esquema circuito eléctrico simple con
interruptor

11. EN FUNCIÓN DE CÓMO ESTÉN
CONECTADOS LOS CIRCUITOS
DISTINGUIMOS:
Circuito en serie.
Circuito en paralelo.
Circuito mixto.

12. CIRCUITO EN SERIE
Circuito eléctrico con dispositivos
conectados de tal forma que la misma
corriente eléctrica fluye a través de
ellos.
Los elementos están
conectados uno a continuación
del otro de forma que por todos
ellos pase la misma intensidad
de corriente.

13. CIRCUITO EN PARALELO.
 Circuito eléctrico con dos o más dispositivos
conectados de tal forma que el mismo voltaje
actúa a través de cada uno y cualquiera de ellos
completa el circuito de manera independiente a
todos los demás.

14. CIRCUITO MIXTO.
Es una combinación de varios elementos
conectados tanto en paralelo como en
serie.

16. LEY DE OHM
Postulada por el físico y matemático alemán Georg
Simón Ohm, es una ley de la electricidad.
Establece que la diferencia de potencial V que
aparece entre los extremos de un conductor
determinado es proporcional a la intensidad de
la corriente I que circula por el citado conductor.
Ohm completó la ley introduciendo la noción
de resistencia eléctrica R; que es el factor de
proporcionalidad que aparece en la relación
entre V I:
V= R * I

17. LEY DE KIRCHHOFF
La ley de Ohm se aplica a cualquier parte
del circuito tanto como al circuito completo.
La tensión que aparece a través de cada
resistencia (la caída de tensión) puede
obtenerse de la ley de Ohm.
Primera Ley de Kirchhoff. Ley de nodos.
La suma algebraica de las corrientes
entrantes y salientes a un nodo, es cero
(ley de conservación de la carga).
Segunda Ley de Kirchhoff. Ley de mallas.
En un circuito cerrado o malla, la suma algebraica de las
diferencias de potencial entre los extremos de los
diferentes elementos, es cero (ley de conservación de la
energía).
