Este documento presenta un resumen de los fundamentos de la electricidad y la electrónica. Explica los diferentes tipos de circuitos eléctricos (serie, paralelo y mixto), los términos básicos como carga eléctrica y corriente, y los pasos para el transporte de la corriente eléctrica desde las centrales hasta los hogares y la industria. También describe elementos como resistencias, condensadores, diodos y transistores.

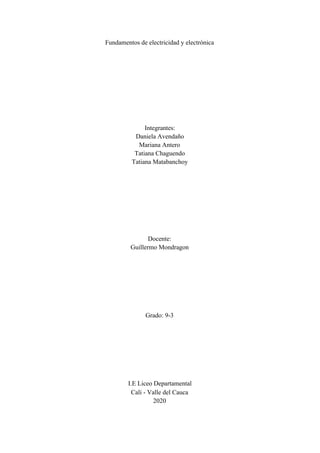

1. Fundamentos de electricidad y electrónica
Integrantes:
Daniela Avendaño
Mariana Antero
Tatiana Chaguendo
Tatiana Matabanchoy
Docente:
Guillermo Mondragon
Grado: 9-3
I.E Liceo Departamental
Cali - Valle del Cauca
2020

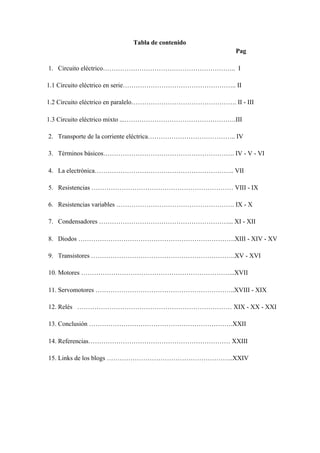

2. Tabla de contenido
Pag
1. Circuito eléctrico…………………………………………………….. I
1.1 Circuito eléctrico en serie…………………………………………….. II
1.2 Circuito eléctrico en paralelo…………………………………………. II - III
1.3 Circuito eléctrico mixto ...…………………………………………….III
2. Transporte de la corriente eléctrica………………………………….. IV
3. Términos básicos……………………………………………………. IV - V - VI
4. La electrónica……………………………………………………….. VII
5. Resistencias ………………………………………………………… VIII - IX

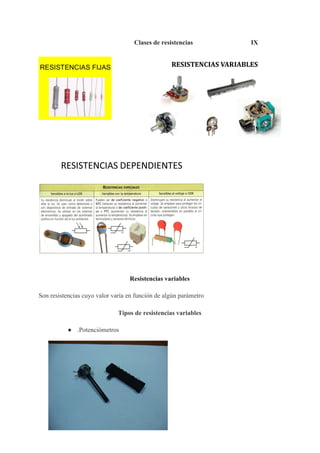

6. Resistencias variables ………………………………………………. IX - X

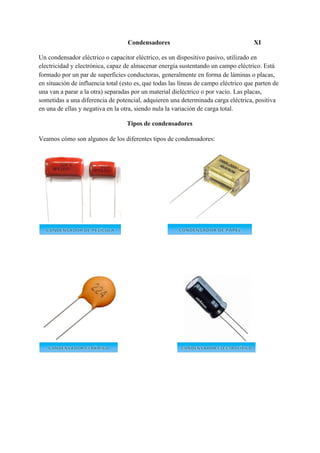

7. Condensadores ……………………………………………………... XI - XII

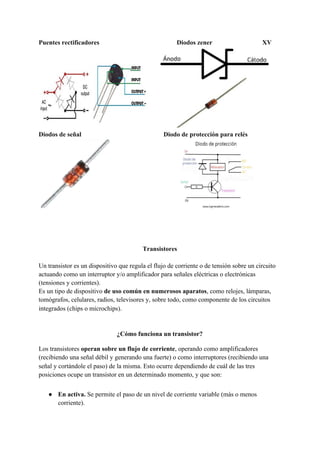

8. Diodos ……………………………………………………………….XIII - XIV - XV
9. Transistores ………………………………………………………….XV - XVI

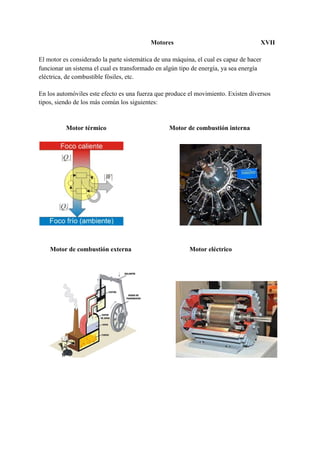

10. Motores ……………………………………………………………...XVII
11. Servomotores ………………………………………………………..XVIII - XIX

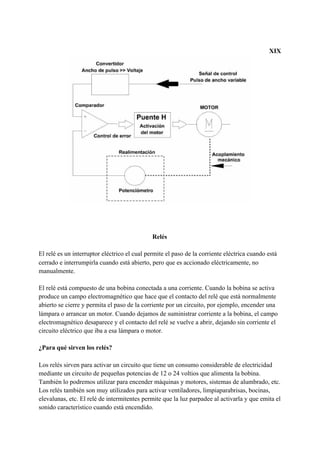

12. Relés ……………………………………………………………… XIX - XX - XXI

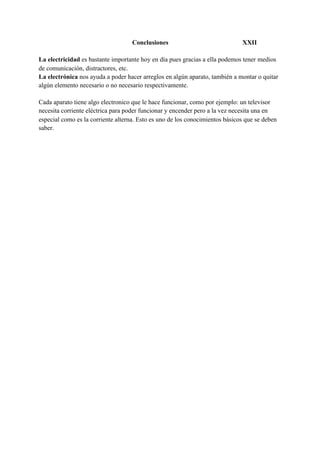

13. Conclusión ………………………………………………………….XXII

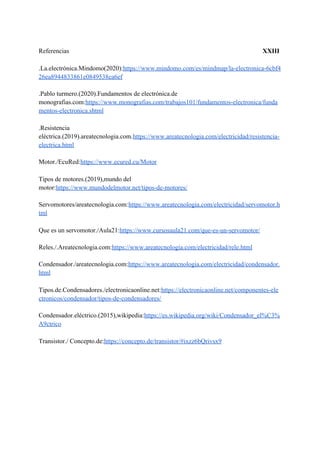

14. Referencias………………………………………………………… XXIII

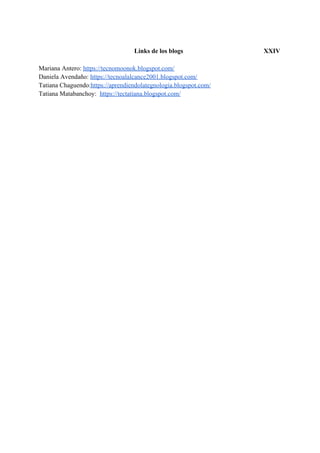

15. Links de los blogs …………………………………………………..XXIV

3. Circuito eléctrico I
Término establecido para determinar la trayectoria cerrada que realiza una corriente eléctrica,
es decir, define una interconexión de componentes eléctricos que transporta energía mediante
un sistema cerrado compuesto de diversos elementos como los siguientes:
-Generador: ​Fuente de energía que produce y mantiene la corriente eléctrica del circuito
(pilas, baterías, alternadores, etc.).
-Conductores: Elementos que permiten el movimiento de la corriente eléctrica (cables
eléctricos de cobre, aluminio, etc.).
-Receptores:​Implementos que transforman la energía en un modo enérgico diferente
(bombillas, radiadores, motores, etc.).
-Controladores: Herramientas que permiten dirigir o manejar el paso de la corriente eléctrica
dentro del circuito (interruptores, pulsadores, conmutadores, etc.).
- Protectores:​ Materiales que protegen los elementos de los circuitos.
-Conmutador: ​Elemento que establece una asociación entre una entrada y una salida de las
múltiples presentes en el circuito.

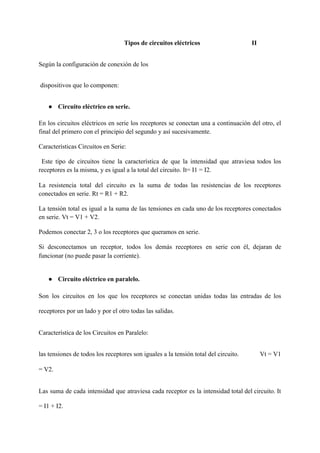

4. Tipos de circuitos eléctricos II
Según la configuración de conexión de los
dispositivos que lo componen:
● Circuito eléctrico en serie.
En los circuitos eléctricos en serie los receptores se conectan una a continuación del otro, el
final del primero con el principio del segundo y así sucesivamente.
Características Circuitos en Serie:
Este tipo de circuitos tiene la característica de que la intensidad que atraviesa todos los
receptores es la misma, y es igual a la total del circuito. It= I1 = I2.
La resistencia total del circuito es la suma de todas las resistencias de los receptores
conectados en serie. Rt = R1 + R2.
La tensión total es igual a la suma de las tensiones en cada uno de los receptores conectados
en serie. Vt = V1 + V2.
Podemos conectar 2, 3 o los receptores que queramos en serie.
Si desconectamos un receptor, todos los demás receptores en serie con él, dejaran de
funcionar (no puede pasar la corriente).
● Circuito eléctrico en paralelo.
Son los circuitos en los que los receptores se conectan unidas todas las entradas de los
receptores por un lado y por el otro todas las salidas.
Característica de los Circuitos en Paralelo:
las tensiones de todos los receptores son iguales a la tensión total del circuito. Vt = V1
= V2.
Las suma de cada intensidad que atraviesa cada receptor es la intensidad total del circuito. It
= I1 + I2.

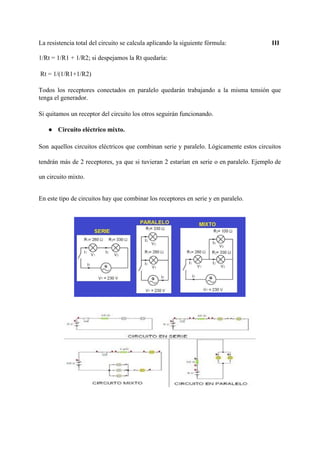

5. La resistencia total del circuito se calcula aplicando la siguiente fórmula: ​ III
1/Rt = 1/R1 + 1/R2; si despejamos la Rt quedaría:
Rt = 1/(1/R1+1/R2)
Todos los receptores conectados en paralelo quedarán trabajando a la misma tensión que
tenga el generador.
Si quitamos un receptor del circuito los otros seguirán funcionando.
● Circuito eléctrico mixto.
Son aquellos circuitos eléctricos que combinan serie y paralelo. Lógicamente estos circuitos
tendrán más de 2 receptores, ya que si tuvieran 2 estarían en serie o en paralelo. Ejemplo de
un circuito mixto.
En este tipo de circuitos hay que combinar los receptores en serie y en paralelo.

6. El transporte de la corriente o energía eléctrica IV
Una vez producida, la energía eléctrica se transporta desde las centrales hasta las industrias y
nuestras viviendas...
La corriente eléctrica viaja por lo que comúnmente llamamos cables de la luz o energía.
Pero durante el proceso, deben producirse cambios que permitan que en cada momento la
electricidad se transporte de la manera más adecuada.
términos básicos
Carga eléctrica: La materia está formada por átomos. Éstos a su vez, están formados por
partículas elementales: neutrones y protones (en el núcleo) y electrones que se mueven en
órbitas alrededor del núcleo. Normalmente, el átomo es eléctricamente neutro y sólo la
presencia mayoritaria de protones (partícula cargada positivamente) o electrones (partícula
cargada negativamente) da un carácter eléctrico al mismo.
El propósito primario de un circuito eléctrico consiste en mover o transferir cargas a lo largo
de determinadas trayectorias. En nuestro caso principalmente a través de conductores
eléctricos. Un conductor eléctrico tiene electrones móviles (conducción) capaces de moverse
como respuestas a las fuerzas eléctricas. Un no conductor tiene abundancia de cargas, pero
éstas no se pueden mover.
Consideremos un hilo conductor con una sección transversal A y cargas en movimiento de
izquierda a derecha, como se muestra en la figura. Este movimiento de cargas constituye una
corriente eléctrica. Formalmente la corriente viene dada por: Q i t ∆ = ∆ La unidad básica de
la corriente es el amperio (A) . Un amperio es la corriente que fluye cuando 1C de carga pasa
por un segundo en una sección dada (1 1 A C = /s). En teoría de circuitos, la corriente es
generalmente especificada por el movimiento de cargas positivas .
.
El flujo de corriente a lo largo de un cable o a través de un elemento será especificado por
dos indicadores: una flecha, que establece la dirección de referencia de la corriente y un valor
(variable o fijo), que cuantifica el flujo de corriente en la dirección especificada.
1 Convención propuesta por Franklin, B. quien supuso que la electricidad viajaba de lo
positivo a lo negativo Podemos determinar la carga total que entra al elemento entre el
tiempo y t mediante la expresión: 0t 0 0 ( ) ( ) t T t q q = − t q t = i dτ ∫ Estamos considerando
que los elementos de la red son eléctricamente neutros, es decir, no puede acumularse carga
en el elemento. Una carga que entra debe corresponder a otra carga igual que sale (en
magnitud y en signo). Ya veremos que esta propiedad es una consecuencia de la ley de
corriente de Kirchhoff. Existen diferentes tipos de corriente eléctrica: 1. Corriente continua o
directa usada principalmente en circuitos electrónicos. (dc)

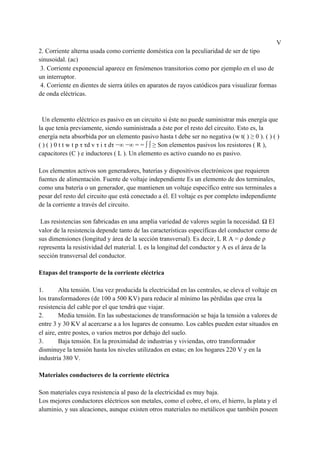

7. V
2. Corriente alterna usada como corriente doméstica con la peculiaridad de ser de tipo
sinusoidal. (ac)
3. Corriente exponencial aparece en fenómenos transitorios como por ejemplo en el uso de
un interruptor.
4. Corriente en dientes de sierra útiles en aparatos de rayos catódicos para visualizar formas
de onda eléctricas.
Un elemento eléctrico es pasivo en un circuito si éste no puede suministrar más energía que
la que tenía previamente, siendo suministrada a éste por el resto del circuito. Esto es, la
energía neta absorbida por un elemento pasivo hasta t debe ser no negativa (w t( ) ≥ 0 ). ( ) ( )
( ) ( ) 0 t t w t p τ τd v τ i τ dτ −∞ −∞ = = ∫ ∫ ≥ Son elementos pasivos los resistores ( R ),
capacitores (C ) e inductores ( L ). Un elemento es activo cuando no es pasivo.
Los elementos activos son generadores, baterías y dispositivos electrónicos que requieren
fuentes de alimentación. Fuente de voltaje independiente Es un elemento de dos terminales,
como una batería o un generador, que mantienen un voltaje específico entre sus terminales a
pesar del resto del circuito que está conectado a él. El voltaje es por completo independiente
de la corriente a través del circuito.
Las resistencias son fabricadas en una amplia variedad de valores según la necesidad. Ω El
valor de la resistencia depende tanto de las características específicas del conductor como de
sus dimensiones (longitud y área de la sección transversal). Es decir, L R A = ρ donde ρ
representa la resistividad del material. L es la longitud del conductor y A es el área de la
sección transversal del conductor.
Etapas del transporte de la corriente eléctrica
1. Alta tensión. Una vez producida la electricidad en las centrales, se eleva el voltaje en
los transformadores (de 100 a 500 KV) para reducir al mínimo las pérdidas que crea la
resistencia del cable por el que tendrá que viajar.
2. Media tensión. En las subestaciones de transformación se baja la tensión a valores de
entre 3 y 30 KV al acercarse a a los lugares de consumo. Los cables pueden estar situados en
el aire, entre postes, o varios metros por debajo del suelo.
3. Baja tensión. En la proximidad de industrias y viviendas, otro transformador
disminuye la tensión hasta los niveles utilizados en estas; en los hogares 220 V y en la
industria 380 V.
Materiales conductores de la corriente eléctrica
Son materiales cuya resistencia al paso de la electricidad es muy baja.
Los mejores conductores eléctricos son metales, como el cobre, el oro, el hierro, la plata y el
aluminio, y sus aleaciones, aunque existen otros materiales no metálicos que también poseen

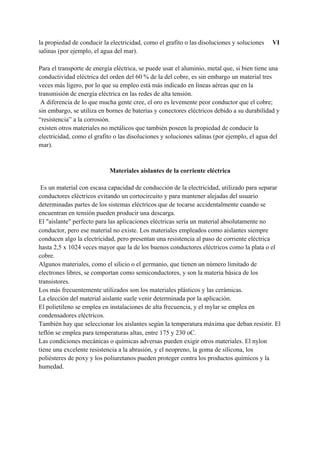

8. la propiedad de conducir la electricidad, como el grafito o las disoluciones y soluciones ​VI
salinas (por ejemplo, el agua del mar).
Para el transporte de energía eléctrica, se puede usar el aluminio, metal que, si bien tiene una
conductividad eléctrica del orden del 60 % de la del cobre, es sin embargo un material tres
veces más ligero, por lo que su empleo está más indicado en líneas aéreas que en la
transmisión de energía eléctrica en las redes de alta tensión.
A diferencia de lo que mucha gente cree, el oro es levemente peor conductor que el cobre;
sin embargo, se utiliza en bornes de baterías y conectores eléctricos debido a su durabilidad y
“resistencia” a la corrosión.
existen otros materiales no metálicos que también poseen la propiedad de conducir la
electricidad, como el grafito o las disoluciones y soluciones salinas (por ejemplo, el agua del
mar).
Materiales aislantes de la corriente eléctrica
Es un material con escasa capacidad de conducción de la electricidad, utilizado para separar
conductores eléctricos evitando un cortocircuito y para mantener alejadas del usuario
determinadas partes de los sistemas eléctricos que de tocarse accidentalmente cuando se
encuentran en tensión pueden producir una descarga.
El "aislante" perfecto para las aplicaciones eléctricas sería un material absolutamente no
conductor, pero ese material no existe. Los materiales empleados como aislantes siempre
conducen algo la electricidad, pero presentan una resistencia al paso de corriente eléctrica
hasta 2,5 x 1024 veces mayor que la de los buenos conductores eléctricos como la plata o el
cobre.
Algunos materiales, como el silicio o el germanio, que tienen un número limitado de
electrones libres, se comportan como semiconductores, y son la materia básica de los
transistores.
Los más frecuentemente utilizados son los materiales plásticos y las cerámicas.
La elección del material aislante suele venir determinada por la aplicación.
El polietileno se emplea en instalaciones de alta frecuencia, y el mylar se emplea en
condensadores eléctricos.
También hay que seleccionar los aislantes según la temperatura máxima que deban resistir. El
teflón se emplea para temperaturas altas, entre 175 y 230 oC.
Las condiciones mecánicas o químicas adversas pueden exigir otros materiales. El nylon
tiene una excelente resistencia a la abrasión, y el neopreno, la goma de silicona, los
poliésteres de poxy y los poliuretanos pueden proteger contra los productos químicos y la
humedad.

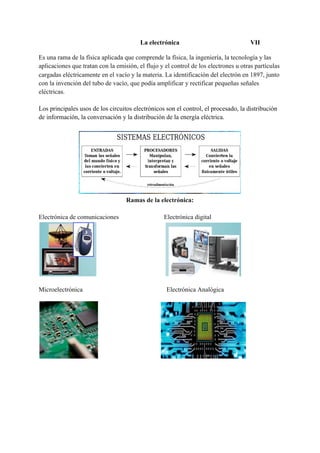

9. La electrónica VII
Es una rama de la física aplicada que comprende la física, la ingeniería, la tecnología y las
aplicaciones que tratan con la emisión, el flujo y el control de los electrones u otras partículas
cargadas eléctricamente en el vacío y la materia. La identificación del electrón en 1897, junto
con la invención del tubo de vacío, que podía amplificar y rectificar pequeñas señales
eléctrica​s.
Los principales usos de los circuitos electrónicos son el control, el procesado, la distribución
de información, la conversación y la distribución de la energía eléctrica.
Ramas de la electrónica:
Electrónica de comunicaciones Electrónica digital
Microelectrónica Electrónica Analógica

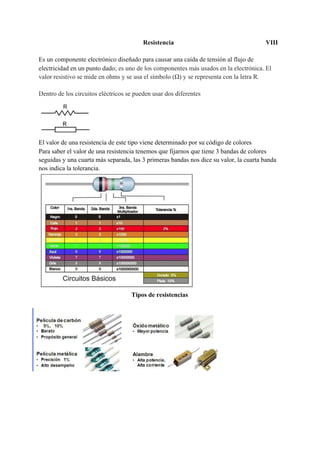

10. Resistencia VIII
Es un componente electrónico diseñado para causar una caída de tensión al flujo de
electricidad en un punto dado​; es uno de los componentes más usados en la electrónica. El
valor resistivo se mide en ohms y se usa el símbolo (Ω) y se representa con la letra R.
Dentro de los circuitos eléctricos se pueden usar dos diferentes
El valor de una resistencia de este tipo viene determinado por su código de colores
Para saber el valor de una resistencia tenemos que fijarnos que tiene 3 bandas de colores
seguidas y una cuarta más separada, las 3 primeras bandas nos dice su valor, la cuarta banda
nos indica la tolerancia.
Tipos de resistencias

11. Clases de resistencias IX
Resistencias variables
Son resistencias cuyo valor varía en función de algún parámetro
Tipos de resistencias variables
● .Potenciómetros

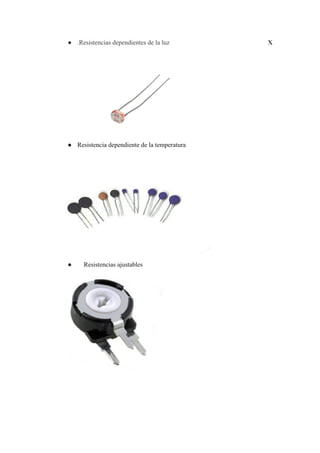

12. ● .Resistencias dependientes de la luz ​ X
● Resistencia dependiente de la temperatura
● Resistencias ajustables

13. Condensadores XI
Un condensador eléctrico o capacitor eléctrico, es un dispositivo pasivo, utilizado en
electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico. Está
formado por un par de superficies conductoras, generalmente en forma de láminas o placas,
en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de
una van a parar a la otra) separadas por un material dieléctrico o por vacío.​ Las placas,
sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva
en una de ellas y negativa en la otra, siendo nula la variación de carga total.
Tipos de condensadores
Veamos cómo son algunos de los diferentes tipos de condensadores:

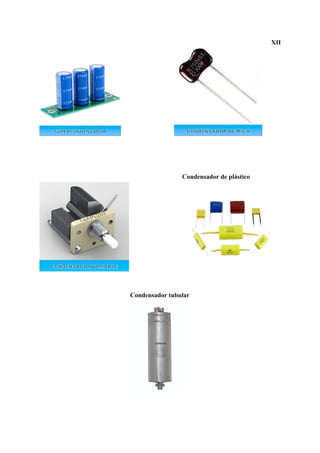

14. XII
​Condensador de plástico
Condensador tubular

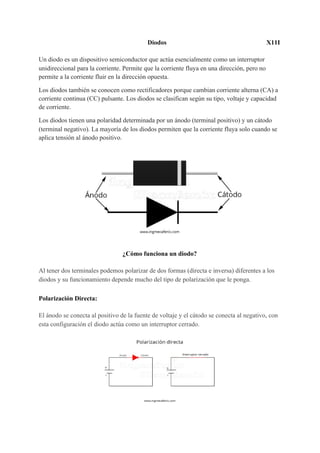

15. Diodos X11I
Un diodo es un dispositivo semiconductor que actúa esencialmente como un interruptor
unidireccional para la corriente. Permite que la corriente fluya en una dirección, pero no
permite a la corriente fluir en la dirección opuesta.
Los diodos también se conocen como rectificadores porque cambian corriente alterna (CA) a
corriente continua (CC) pulsante. Los diodos se clasifican según su tipo, voltaje y capacidad
de corriente.
Los diodos tienen una polaridad determinada por un ánodo (terminal positivo) y un cátodo
(terminal negativo). La mayoría de los diodos permiten que la corriente fluya solo cuando se
aplica tensión al ánodo positivo.
¿Cómo funciona un diodo?
Al tener dos terminales podemos polarizar de dos formas (directa e inversa) diferentes a los
diodos y su funcionamiento depende mucho del tipo de polarización que le ponga.
Polarización Directa:
El ánodo se conecta al positivo de la fuente de voltaje y el cátodo se conecta al negativo, con
esta configuración el diodo actúa como un interruptor cerrado.

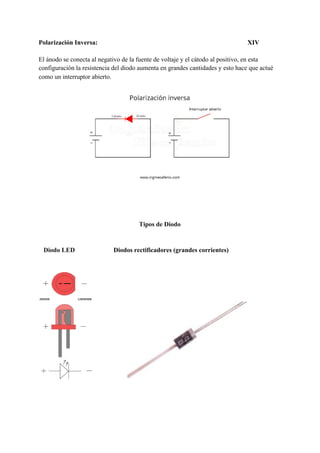

16. Polarización Inversa: XIV
El ánodo se conecta al negativo de la fuente de voltaje y el cátodo al positivo, en esta
configuración la resistencia del diodo aumenta en grandes cantidades y esto hace que actué
como un interruptor abierto.
Tipos de Diodo
Diodo LED ​Diodos rectificadores (grandes corrientes)

17. Puentes rectificadores Diodos zener XV
Diodos de señal Diodo de protección para relés
Transistores
Un transistor es un dispositivo que regula el flujo de corriente o de tensión sobre un circuito
actuando como un interruptor y/o amplificador para señales eléctricas o electrónicas
(tensiones y corrientes).
Es un tipo de dispositivo ​de uso común en numerosos aparatos​, como relojes, lámparas,
tomógrafos, celulares, radios, ​televisores​ y, sobre todo, como componente de los circuitos
integrados (chips o microchips).
¿Cómo funciona un transistor?
Los transistores​ operan sobre un flujo de corriente​, operando como amplificadores
(recibiendo una señal débil y generando una fuerte) o como interruptores (recibiendo una
señal y cortándole el paso) de la misma. Esto ocurre dependiendo de cuál de las tres
posiciones ocupe un transistor en un determinado momento, y que son:
● En activa.​ Se permite el paso de un nivel de corriente variable (más o menos
corriente).

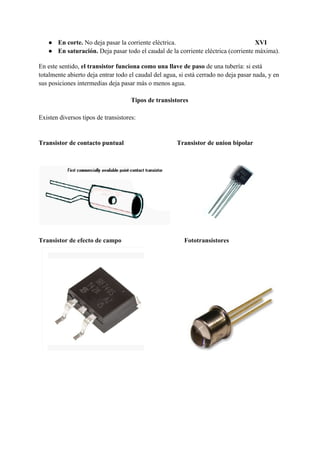

18. ● En corte.​ No deja pasar la corriente eléctrica. ​ XVI
● En saturación.​ Deja pasar todo el caudal de la corriente eléctrica (corriente máxima).
En este sentido, ​el transistor​ ​funciona como una llave de paso​ de una tubería: si está
totalmente abierto deja entrar todo el caudal del ​agua​, si está cerrado no deja pasar nada, y en
sus posiciones intermedias deja pasar más o menos agua.
Tipos de transistores
Existen diversos tipos de transistores:
Transistor de contacto puntual Transistor de union bipolar
Transistor de efecto de campo Fototransistores

19. Motores XVII
El motor es considerado ​la parte sistemática de una máquina, el cual es capaz de hacer
funcionar un sistema el cual es transformado en algún tipo de energía, ya sea energía
eléctrica, de combustible fósiles, etc.
En los automóviles este efecto es una fuerza que produce el movimiento. Existen diversos
tipos, siendo de los más común los siguientes:
​Motor térmico ​ ​Motor de combustión interna
Motor de combustión externa Motor eléctrico

20. Servomotores XVIII
También conocido como servo, son dispositivos de accionamiento para el control de
precisión de velocidad, motor y posición. estos constituyen una mejor precisión y desempeño
frente a accionamientos a través de convertidores de frecuencia, debido a que estos no nos
proporcionan control de posición y resulta poco efectivos en bajas velocidades.
Es un servomotor, aquel que contiene en su interior un encoder, conocido como
decodificador, que convierte el movimiento mecánico (giros del eje) en pulsos digitales
interpretados por un controlador de movimiento. También utilizan un driver, que en conjunto
forman un circuito para comandar posición, torque y velocidad.
Se puede utilizar, por ejemplo, en el zoom de una cámara de fotografías, en la puerta de un
ascensor o en algunas herramientas que tengamos en casa.
¿Cuándo se utiliza un servomotor?
Son sistemas que requieren un posicionamiento mecánico preciso y controlado. Podemos
verlo en campos como la automatización industrial o la creciente cirugía robótica.
Con la aparición de los servomotores digitales se han conseguido grandes avances en las
posibilidades de control y eficiencia. La mejora del rendimiento se produce debido a que la
electrónica de control utiliza un microcontrolador para hacer todo el trabajo. Este hecho
permite mandar más pulsos de control al motor aumentando la precisión de movimiento y el
rendimiento.
Por otro lado, también se hacen más lecturas del potenciómetro por segundo y se emplean
drivers más eficaces y de reducido tamaño que permiten controlar mayor potencia con un
circuito mucho más pequeño. Por si esto fuera poco, el microcontrolador incorpora la
posibilidad de programar algunos parámetros como el recorrido, la posición central, la zona
neutra, etc.
Estos dispositivos nos permiten crear toda clase de movimientos controlados y suponen sin
duda un avance importante en el desarrollo de nuevas tecnologías industriales.
Partes de un servomotor
Un motor eléctrico:​ Que es el encargado de generar el movimiento a través de su eje.
Un sistema de control:​ Este sistema permite controlar el movimiento del motor mediante el
envío de pulsos eléctricos.
Un sistema de regulación:​ Está formado por engranajes por los cuales puede aumentar la
velocidad y el par o disminuirlas.
Un potenciómetro​: Se encuentra conectado al eje central y permite en todo momento saber
el ángulo en el que se encuentra el eje del motor.

21. XIX
Relés
El relé es un interruptor eléctrico el cual permite el paso de la corriente eléctrica cuando está
cerrado e interrumpirla cuando está abierto, pero que es accionado eléctricamente, no
manualmente.
El relé está compuesto de una bobina conectada a una corriente. Cuando la bobina se activa
produce un campo electromagnético que hace que el contacto del relé que está normalmente
abierto se cierre y permita el paso de la corriente por un circuito, por ejemplo, encender una
lámpara o arrancar un motor. Cuando dejamos de suministrar corriente a la bobina, el campo
electromagnético desaparece y el contacto del relé se vuelve a abrir, dejando sin corriente el
circuito eléctrico que iba a esa lámpara o motor.
¿Para qué sirven los relés?
Los relés sirven para activar un circuito​ ​que tiene un consumo considerable de electricidad
mediante un circuito de pequeñas potencias de 12 o 24 voltios que alimenta la bobina.
También lo podremos utilizar para encender máquinas y motores, sistemas de alumbrado, etc.
Los relés también son muy utilizados para activar ventiladores, limpiaparabrisas, bocinas,
elevalunas, etc. El relé de intermitentes​ ​permite que la luz parpadee al activarla y que emita el
sonido característico cuando está encendido.

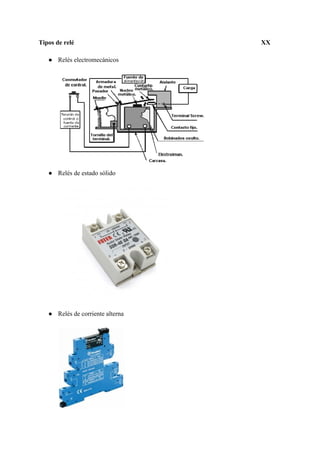

22. Tipos de relé XX
● Relés electromecánicos
● Relés de estado sólido
● Relés de corriente alterna

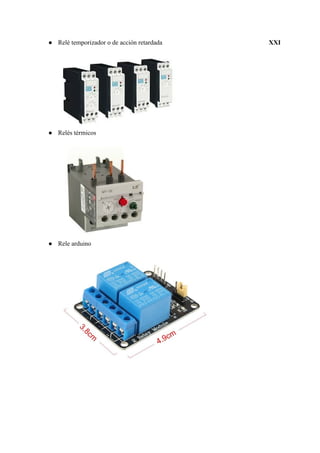

23. ● Relé temporizador o de acción retardada​ XXI
● Relés térmicos
● Rele arduino

24. Conclusiones XXII
La electricidad​ es bastante importante hoy en día pues gracias a ella podemos tener ​medios
de ​comunicación​, distractores, etc.
La electrónica​ nos ayuda a ​poder​ hacer arreglos en algún aparato, también a montar o quitar
algún elemento necesario o no necesario respectivamente.
Cada aparato tiene algo electronico que le hace funcionar, como por ejemplo: un televisor
necesita corriente eléctrica para poder funcionar y encender pero a la vez necesita una en
especial como es la ​corriente alterna​. Esto es uno de los conocimientos básicos que se deben
saber.

25. Referencias ​ XXIII
.La.electrónica.Mindomo(2020):​https://www.mindomo.com/es/mindmap/la-electronica-6cbf4
26ea8944833861e0849538ea6ef
.Pablo turmero.(2020).Fundamentos de electrónica.de
monografias.com:​https://www.monografias.com/trabajos101/fundamentos-electronica/funda
mentos-electronica.shtml
.Resistencia
eléctrica.(2019).areatecnologia.com.​https://www.areatecnologia.com/electricidad/resistencia-
electrica.html
Motor./EcuRed:​https://www.ecured.cu/Motor
Tipos de motores.(2019),mundo del
motor:​https://www.mundodelmotor.net/tipos-de-motores/
Servomotores/areatecnologia.com:​https://www.areatecnologia.com/electricidad/servomotor.h
tml
Que es un servomotor./Aula21:​https://www.cursosaula21.com/que-es-un-servomotor/
Reles./.Areatecnologia.com:​https://www.areatecnologia.com/electricidad/rele.html
Condensador./areatecnologia.com:​https://www.areatecnologia.com/electricidad/condensador.
html
Tipos.de.Condensadores./electronicaonline.net:​https://electronicaonline.net/componentes-ele
ctronicos/condensador/tipos-de-condensadores/
Condensador.eléctrico.(2015),wikipedia:​https://es.wikipedia.org/wiki/Condensador_el%C3%
A9ctrico
Transistor./ Concepto.de:​https://concepto.de/transistor/#ixzz6bQrivsx9

26. Links de los blogs XXIV
Mariana Antero: ​https://tecnomoonok.blogspot.com/
Daniela Avendaño: ​https://tecnoalalcance2001.blogspot.com/
Tatiana Chaguendo:​https://aprendiendolategnologia.blogspot.com/
Tatiana Matabanchoy: ​https://tectatiana.blogspot.com/
