Este documento presenta un curso sobre instalaciones eléctricas. El curso tiene como objetivos generales desarrollar criterios para la selección de componentes de instalaciones eléctricas y la utilización de normas vigentes, e objetivos específicos como identificar equipos y materiales para instalaciones eléctricas de baja tensión y elaborar proyectos de instalaciones residenciales, comerciales e industriales. El curso utilizará sesiones teóricas, participación activa de los alumnos y desarrollo de proyect

1. CURSO INSTALACIONES ELECTRICAS 2009

2. PRESENTACION Ródano Ticona Ticona Ingeniero Mecánico Electricista Maestría en Gerencia de Operaciones e-mail: [email_address] [email_address]

3. INFORMACIÓN GENERAL SUMILLA CURSO FUNDAMENTAL PARA LA UTILIZACION DE LA ENERGIA ELECTRICA EN INDUSTRIAS Y DOMICILIOS INTERPRETACION Y DISEÑO DE INSTALACIONES ELECTRICAS RESIDENCIAL COMERCIAL INDUSTRIAL.

4. OBJETIVOS GENERALES Desarrollar criterios para selección de los componentes de instalación eléctrica Utilización de normas vigentes OBJETIVOS ESPECIFICOS Identificar, seleccionar equipos y materiales utilizados en instalaciones eléctricas BT. Utilización de normas para Instalaciones Elaboración de proyectos de Instalaciones en residencias, comerciales, Industriales.

5. 3. METODOLOGIA Sesiones teóricas Participación activa de alumnos en clase Desarrollar proyectos 4. SISTEMA DE EVALUACION Promedio de prácticas 25% Promedio de nota proyectos 25% Primer Examen 25% Segundo Examen 25%

6. Sector eléctrico Generación, Trasmisión y Distribución, Generación hidráulica, térmica, eólica, geotérmica Sistema Interconectado SIN INTRODUCCION © 1995 Corel Corp.

7. DESCRIPCION SISTEMA INTERCONECTADO SISTEMA INTERCONECTADO CENTRO NORTE. Central Carhuaquero en Cajamarca genera 75 MW. Cañon del Pato Ancash 150 MW Gallito Ciego Contumaza genera 34 MW Restitución Huancavelica 216 MW Central Callahuanca 71 MW

9. PARTES SISTEMA ELECTRICO Sistema de Generación Sistema de Trasmisión Subsistema De 30 a 60 KV. Subsistema Mayor a 60 KV Sistema de Distribución Subsistema Distribución Primaria de 1 a 30 KV Subsistema Distribución Secundaria menor a 1 KV

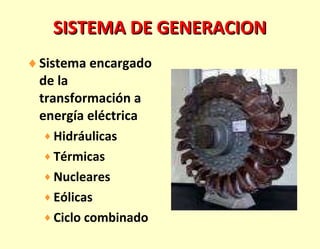

11. SISTEMA DE GENERACION Sistema encargado de la transformación a energía eléctrica Hidráulicas Térmicas Nucleares Eólicas Ciclo combinado

13. 1 Y 4 Toma o desarenador 2 Túnel de conducción 3 Reservorio 5 Pique Vertical 6 Casa de máquinas 7 Tubería de desfogue 8 Acceso Mantenimiento 15 Líneas de trasmisión

14. SISTEMA DE TRASMISIÓN Transportar grandes distancias en elevadas tensiones. Objetivo minimizar las pérdidas eléctricas. Sistema compuesto por líneas de trasmisión y transformadores de potencia.

15. Sub sistema de Trasmisión Utiliza tensiones mayores a 60 KV Sub sistema de sub trasmisión Trasmisión entre 30 y 60 KV Estudios necesarios EIA (Estudios de impacto ambiental) PMA (Plan de manejo Ambiental)

16. Tensiones Normalizadas Niveles de Tensión BAJA TENSION 120 – 240 – 600 V MEDIA TENSIÓ 2,9 A 69 KV En Perú 22,9 /13,2 KV ALTA TENSIÓN 115 – 230 KV En Perú 60 KV, 138 KV, 220 KV EXTRA ALTA TENSION 345 – 765 KV UTRA ALTA TENSIÓN > 765 KV

17. SISTEMA DE DISTRIBUCIÓN DISTRIBUCIÓN PRIMARIA Transporte entre subestaciones de subtrasmisión y subestaciones de distribución. Tensiones Nominales 10 - 13,2 – 22,9 KV Componentes: CABLES DE ENERGÍA AISLADORES TRANSFORMADORES DE POTENCIA

18. Sub sistema Distribución Secundaria Trasmisión de servicio domiciliario, comercial domiciliario y alumbrado público Tensiones normalizadas 380 / 220 Voltios Protección de circuitos eléctricos Componentes TRANSFORMACION MEDICION PROTECCION Y SECCIONAMIENTO SISTEMA DE PUESTA A TIERRA

20. SISTEMA DE UTILIZACIÓN Sistema de entrega de energía desde punto asignado hasta medidor Acometida eléctrica Caída de tensión máxima permisible 5% Componentes Conductores Postes Aisladores Retenidas

21. CALIDAD DE ENERGIA Normas Peruanas NTCSE (Norma Técnica de Calidad de Servicios Eléctricos)

22. 1. Calidad de producto VOLTAJE, FRECUENCIA FLICKER ARMONICOS 2. Calidad de suministro Interrupciones 3. Calidad de Alumbrado público © 1995 Corel Corp.

23. GRACIAS
