El documento describe los componentes y operación de los sistemas de transmisión y distribución de energía eléctrica. Explica cómo la energía se transmite a altas tensiones desde las plantas de generación a través de subestaciones de transmisión y líneas de transmisión primarias, luego se reduce la tensión en subestaciones de distribución para alimentar las líneas de distribución secundarias de baja tensión que llevan la energía a los puntos de consumo final.

1. INSTALACIONES ELÉCTRICAS

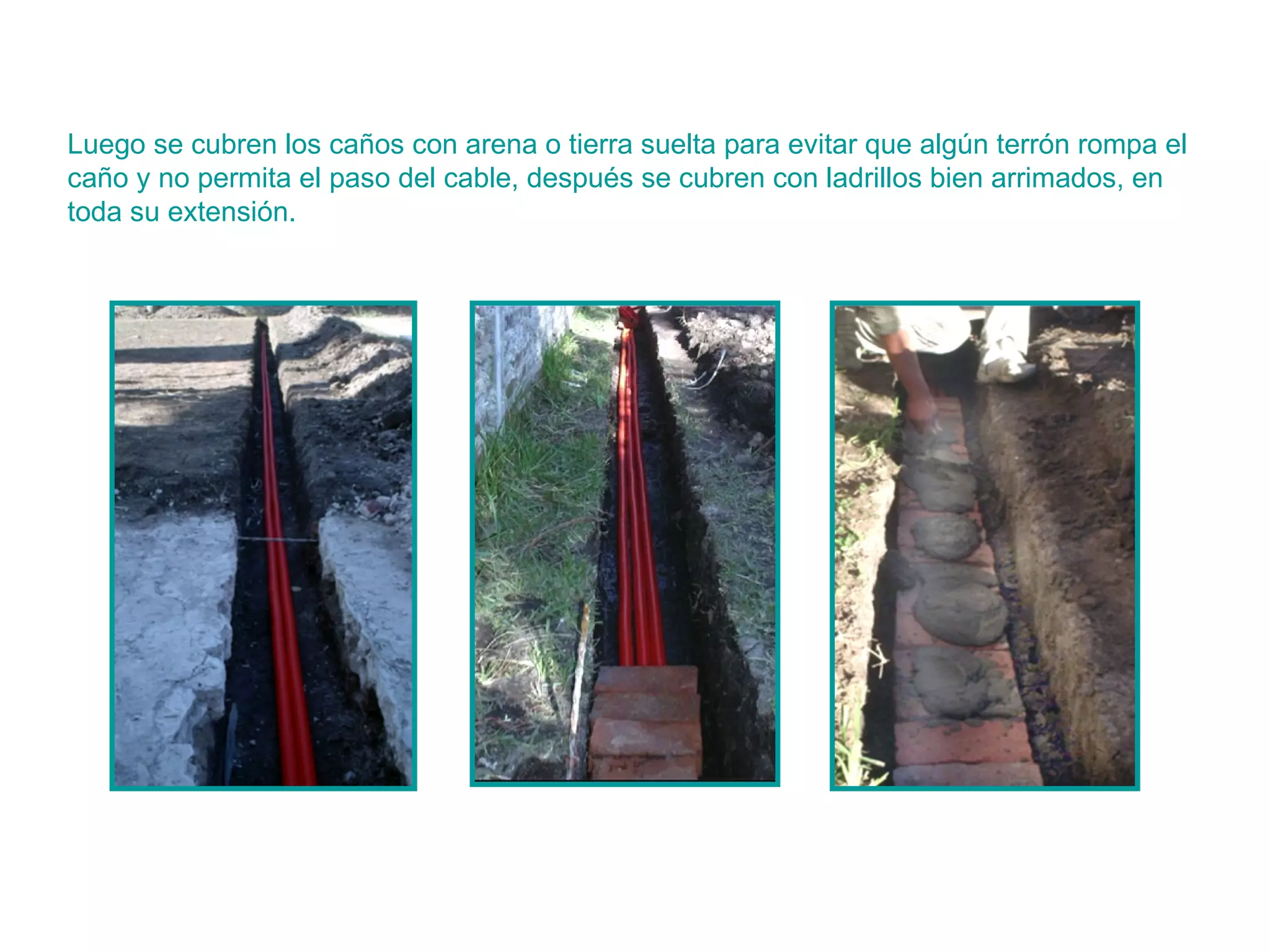

10. Luego se cubren los caños con arena o tierra suelta para evitar que algún terrón rompa el caño y no permita el paso del cable, después se cubren con ladrillos bien arrimados, en toda su extensión.

17. P L A N T A D E E M E R G E N C I A La finalidad de la planta eléctrica de emergencia es la de proporcionar en el sitio la energía eléctrica necesaria cuando existe una falla en el suministro de la red comercial, mediante la disposición de un arreglo con otros dispositivos electromecánicos Sus principales desventajas son: el ruido, la vibración, el aspecto físico de la instalación, especialmente por los tubos de salida de humos. Requiere de mantenimiento constante y de pruebas continuas. Para el llenado de los tanques de combustible es necesario que su ubicación este cercana a un acceso vehicular

18. • Uno de los puntos a considerar cuando se trata de una planta de emergencia es que existen una variedad muy amplia de capacidades (KW) de generacion de energía y además sus dimensiones varían

22. a) Sistemas de alimentación con alimentador principal continuo. Tiene la ventaja de que su construcción es relativamente sencilla, se pueden compensar las cargas de los distintos pisos y no requiere de instalaciones complicadas en baja tensión. Alimentador Principal

23. b) Sistemas de alimentación con alimentadores por grupo. Este sistema ofrece ventajas en cuanto continuidad de alimentación, ya que cada alimentador alimenta a departamentos por grupo o por pisos, de manera que en caso de falla de un alimentador solo afecta a los departamentos de un grupo, o a los pisos de un grupo.

24. Su uso es recomendable en edificios donde los medidores se localizan en un punto central, como lo es el caso de la mayoría de edificios de departamentos. La desventaja de este sistema es que la instalación suele ser mas cara que las anteriores. c) Sistemas de alimentación con alimentadores individuales.
