1. Componentes
electrónicos

2. Componentes electrónicos

3. Componentes pasivos
Resistores
Capacitores
Inductancias
Transformadores
Cables
Interruptores
Reles
Conectores
etc...
Los componentes pasivos que se verán son:

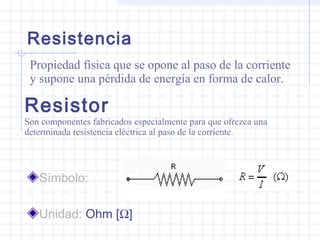

4. Resistor
Símbolo:
Unidad: Ohm [Ω]
Son componentes fabricados especialmente para que ofrezca una
determinada resistencia eléctrica al paso de la corriente.
Resistencia
Propiedad física que se opone al paso de la corriente
y supone una pérdida de energía en forma de calor.

5. Resistencia
Carbón
Metáles
Materiales

6. Características técnicas
Resistencia nominal (Rn)
Tolerancia
Potencia nominal (Pn)
Tensión nominal (Vn)
Tensión máxima de funcionamiento (Vmax)
Temperatura nominal (Tn)
Temperatura máxima de funcionamiento
(Tmax)
Estabilidad y derivas
Ruido, Coef de temp....

7. Clasificación
Resistencias lineales fijas
Resistencias variables
Resistencias no lineales

8. Resistencias lineales
fijas
Se clasifican en:
Resistores de Carbón
Resistores metálicos
Su valor de resistencia es constante y esta
predeterminado por el fabricante.

9. Resistencias de carbón
Tipos:
Aglomeradas:
Capa de carbón:
Es el tipo más utilizado, están construidas en base a carbón y
grafito. Son de pequeño tamaño y baja disipación de potencia.
Robustez mecánica y eléctrica
Elevado coeficiente de temperatura (∆R/°C)
Elevado nivel de ruido
Sensibles a la humedad
Bajo coeficiente de temperatura (∆R/°C)
Ruido prácticamente nulo
Mas precisas que las aglomeradas.
Disponibles para voltajes mayores

10. Resistores lineales fijos de carbón
Valores típicos y características técnicas

11. Resistencias metálicas
Tipos:
 De capa metálica
 De película metálica
 Bobinadas
Están constituidas por metales, óxidos y aleaciones
metálicas como material base.

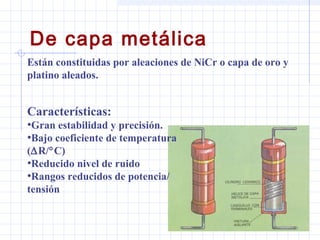

12. De capa metálica
Están constituidas por aleaciones de NiCr o capa de oro y
platino aleados.
Características:
•Gran estabilidad y precisión.
•Bajo coeficiente de temperatura
(∆R/°C)
•Reducido nivel de ruido
•Rangos reducidos de potencia/
tensión

13. De película metálica
Están constituidas por metales, óxidos y aleaciones
metálicas como material base.
Características:
Bajo rango de potencias
(<1/2 w).
Aplicado a redes de resistencias.

14. Bobinadas
Están constituidas hilo de una aleación resistiva que es
bobinado sobre un tubo de cerámica o de fibra de vidrio.
Características:
•Gran disipación de potencia y
elevadas temperaturas de trabajo.
•Elevada precisión
•Coeficiente de temperatura bajo.
•Considerables efectos inductivos
•Tolerancias muy pequeñas
•Valores ohmicos bajos en
aleaciones de Cu y altos en
aleaciones de NiCr.

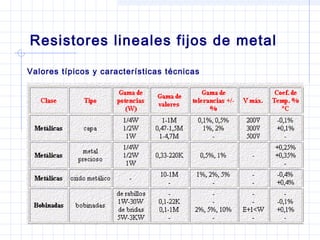

15. Resistores lineales fijos de metal
Valores típicos y características técnicas

16. Identificación de
resistencias
Código de colores para 4 bandas

17. Identificación de
resistencias
Código de colores para 5 bandas

18. Código de marcas
El objetivo es la especificación del valor nominal y la
tolerancia del componente.

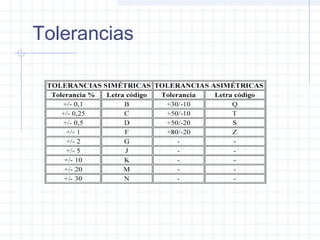

19. Tolerancias

20. Potencias disponibles
10W 5W 2W 1W ½ ¼ 1/8
50W

21. Valores estándares de R.

22. Valores de R de precisión.

23. Resistencias variables

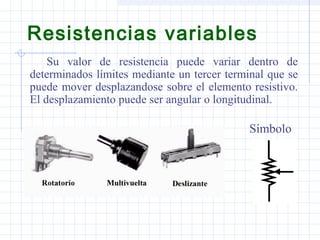

Su valor de resistencia puede variar dentro de
determinados límites mediante un tercer terminal que se
puede mover desplazandose sobre el elemento resistivo.
El desplazamiento puede ser angular o longitudinal.
Símbolo

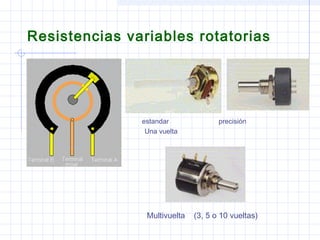

24. Resistencias variables rotatorias
estandar precisión
Una vuelta
Multivuelta (3, 5 o 10 vueltas)

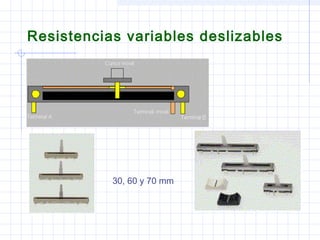

25. Resistencias variables deslizables
30, 60 y 70 mm

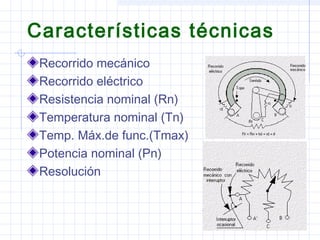

26. Características técnicas
Recorrido mecánico
Recorrido eléctrico
Resistencia nominal (Rn)
Temperatura nominal (Tn)
Temp. Máx.de func.(Tmax)
Potencia nominal (Pn)
Resolución
