Este documento describe los diferentes tipos de resistores, incluyendo resistores de carbón, resistores metálicos, resistores variables y sus características. Explica que los resistores son componentes pasivos que ofrecen resistencia al paso de la corriente eléctrica y disipan energía en forma de calor. Detalla los diferentes materiales, clasificaciones, códigos de colores, potencias y valores estándar de los resistores.

1. Componentes electrónicos

2. Componentes electrónicos

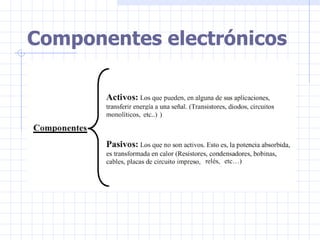

3. Componentes pasivos Resistores Capacitores Inductancias Transformadores Cables Interruptores Reles Conectores etc... Los componentes pasivos que se verán son:

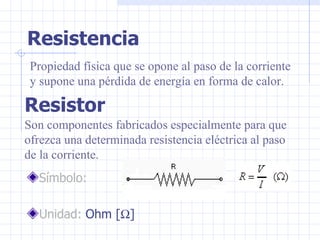

4. Resistor Símbolo: Unidad: Ohm [  ] Son componentes fabricados especialmente para que ofrezca una determinada resistencia eléctrica al paso de la corriente. Resistencia Propiedad física que se opone al paso de la corriente y supone una pérdida de energía en forma de calor.

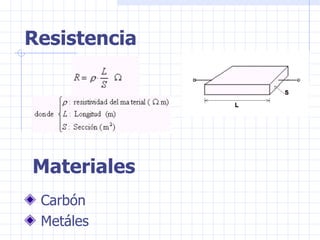

5. Resistencia Carbón Metáles Materiales

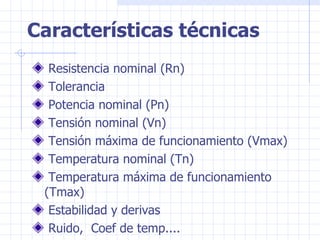

6. Características técnicas Resistencia nominal (Rn) Tolerancia Potencia nominal (Pn) Tensión nominal (Vn) Tensión máxima de funcionamiento (Vmax) Temperatura nominal (Tn) Temperatura máxima de funcionamiento (Tmax) Estabilidad y derivas Ruido, Coef de temp....

7. Clasificación Resistencias lineales fijas Resistencias variables Resistencias no lineales

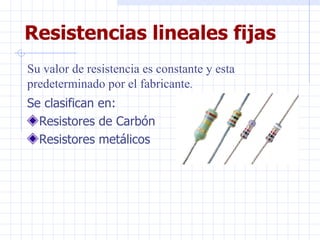

8. Resistencias lineales fijas Se clasifican en: Resistores de Carbón Resistores metálicos Su valor de resistencia es constante y esta predeterminado por el fabricante .

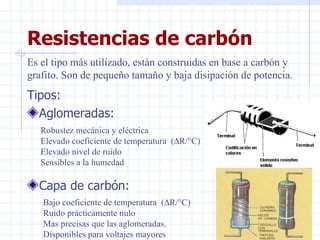

9. Resistencias de carbón Tipos: Aglomeradas: Capa de carbón: Es el tipo más utilizado, están construidas en base a carbón y grafito. Son de pequeño tamaño y baja disipación de potencia. Robustez mecánica y eléctrica Elevado coeficiente de temperatura (  R/  C) Elevado nivel de ruido Sensibles a la humedad Bajo coeficiente de temperatura (  R/  C) Ruido prácticamente nulo Mas precisas que las aglomeradas. Disponibles para voltajes mayores

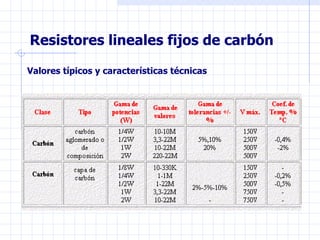

10. Resistores lineales fijos de carbón Valores típicos y características técnicas

11. Resistencias metálicas Tipos: De capa metálica De película metálica Bobinadas Están constituidas por metales, óxidos y aleaciones metálicas como material base.

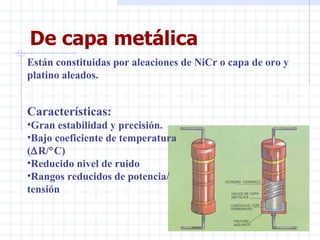

12. De capa metálica Están constituidas por aleaciones de NiCr o capa de oro y platino aleados. Características: Gran estabilidad y precisión. Bajo coeficiente de temperatura (  R/  C) Reducido nivel de ruido Rangos reducidos de potencia/ tensión

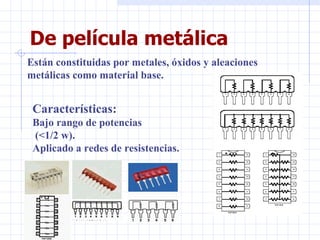

13. De película metálica Están constituidas por metales, óxidos y aleaciones metálicas como material base. Características: Bajo rango de potencias (<1/2 w). Aplicado a redes de resistencias.

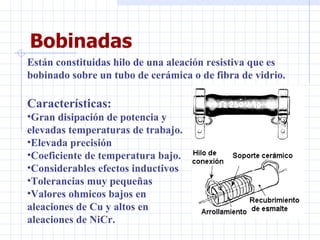

14. Bobinadas Están constituidas hilo de una aleación resistiva que es bobinado sobre un tubo de cerámica o de fibra de vidrio. Características: Gran disipación de potencia y elevadas temperaturas de trabajo. Elevada precisión Coeficiente de temperatura bajo. Considerables efectos inductivos Tolerancias muy pequeñas Valores ohmicos bajos en aleaciones de Cu y altos en aleaciones de NiCr.

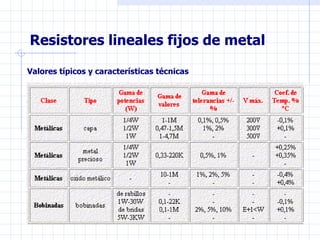

15. Resistores lineales fijos de metal Valores típicos y características técnicas

16. Identificación de resistencias Código de colores para 4 bandas

17. Identificación de resistencias Código de colores para 5 bandas

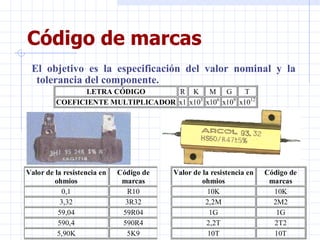

18. Código de marcas El objetivo es la especificación del valor nominal y la tolerancia del componente.

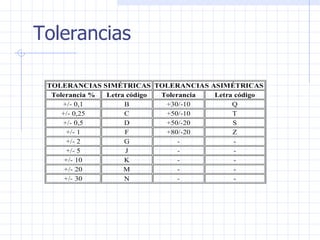

19. Tolerancias

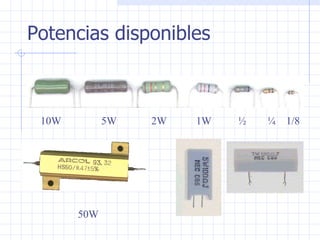

20. Potencias disponibles 10W 5W 2W 1W ½ ¼ 1/8 50W

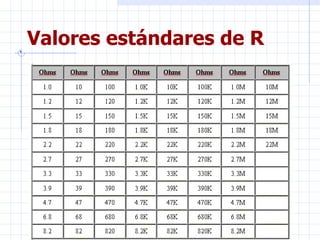

21. Valores estándares de R .

22. Valores de R de precisión .

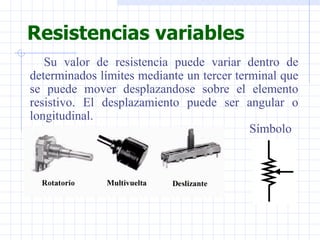

23. Resistencias variables Su valor de resistencia puede variar dentro de determinados límites mediante un tercer terminal que se puede mover desplazandose sobre el elemento resistivo. El desplazamiento puede ser angular o longitudinal. Símbolo

24. Resistencias variables rotatorias estandar precisión Una vuelta Multivuelta (3, 5 o 10 vueltas)

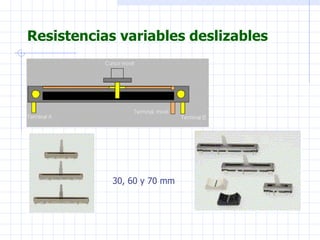

25. Resistencias variables deslizables 30, 60 y 70 mm

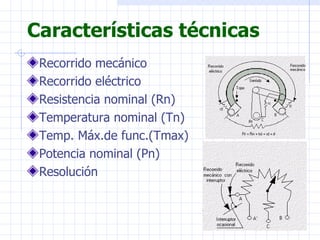

26. Características técnicas Recorrido mecánico Recorrido eléctrico Resistencia nominal (Rn) Temperatura nominal (Tn) Temp. Máx.de func.(Tmax) Potencia nominal (Pn) Resolución
