1. REPUBLICA BOLIVARIA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUCACIÓN
EL
VIDRIO
Materia: Historia de la
Tecnología
Integrantes
Silvia Castillo
María Indriago
Nileydis Aguilera
Gabriela Suniaga
Edgardo Borregales
Porlamar,7 de febrero del 2015

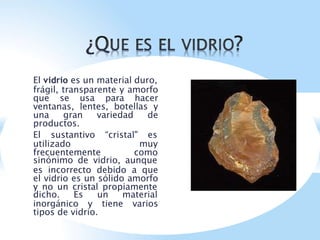

2. El vidrio es un material duro,
frágil, transparente y amorfo
que se usa para hacer
ventanas, lentes, botellas y
una gran variedad de
productos.
El sustantivo “cristal" es
utilizado muy
frecuentemente como
sinónimo de vidrio, aunque
es incorrecto debido a que
el vidrio es un sólido amorfo
y no un cristal propiamente
dicho. Es un material
inorgánico y tiene varios
tipos de vidrio.

3. La obsidiana es un vidrio natural. Origina de minerales fundidos que
no se recristalizaron al enfriarse luego de su erupción .Nuestros
antepasados usaban la obsidiana, un vidrio natural, desde hace más
de 75.000 años para elaborar cuchillos y puntas de flecha.
Los primeros objetos de vidrio que se fabricaron fueron cuentas de
collar o abalorios. Es probable que fueran artesanos asiáticos los
que establecieron la manufactura del vidrio en Egipto, de donde
proceden las primeras vasijas producidas durante el reinado
de Tutmosis III (1504-1450 a. C.) La fabricación del vidrio floreció
en Egipto y Mesopotamia hasta el 1200 a. C. y posteriormente cesó
casi por completo durante varios siglos. Egipto produjo un vidrio
claro, que contenía sílice pura; lo coloreaban de azul y verde.
Durante la época helenística Egipto se convirtió en el principal
proveedor de objetos de vidrio de las cortes reales. Sin embargo,
fue en las costas fenicias donde se desarrolló el importante
descubrimiento del vidrio soplado en el siglo I a.C. Durante la época
romana la manufactura del vidrio se extendió por el Imperio,
desde Roma hasta Alemania.

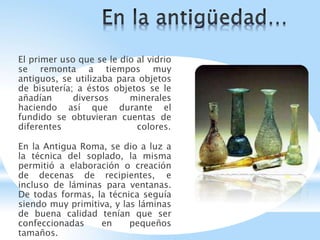

4. El primer uso que se le dio al vidrio
se remonta a tiempos muy
antiguos, se utilizaba para objetos
de bisutería; a éstos objetos se le
añadían diversos minerales
haciendo así que durante el
fundido se obtuvieran cuentas de
diferentes colores.
En la Antigua Roma, se dio a luz a
la técnica del soplado, la misma
permitió a elaboración o creación
de decenas de recipientes, e
incluso de láminas para ventanas.
De todas formas, la técnica seguía
siendo muy primitiva, y las láminas
de buena calidad tenían que ser
confeccionadas en pequeños
tamaños.

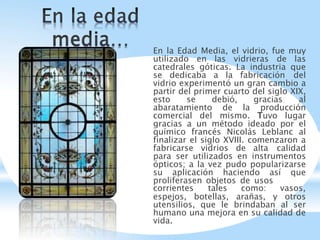

5. En la Edad Media, el vidrio, fue muy
utilizado en las vidrieras de las
catedrales góticas. La industria que
se dedicaba a la fabricación del
vidrio experimentó un gran cambio a
partir del primer cuarto del siglo XIX,
esto se debió, gracias al
abaratamiento de la producción
comercial del mismo. Tuvo lugar
gracias a un método ideado por el
químico francés Nicolás Leblanc al
finalizar el siglo XVIII. comenzaron a
fabricarse vidrios de alta calidad
para ser utilizados en instrumentos
ópticos; a la vez pudo popularizarse
su aplicación haciendo así que
proliferasen objetos de usos
corrientes tales como: vasos,
espejos, botellas, arañas, y otros
utensilios, que le brindaban al ser
humano una mejora en su calidad de
vida.

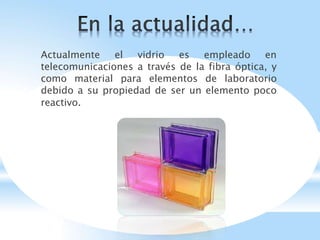

6. Actualmente el vidrio es empleado en
telecomunicaciones a través de la fibra óptica, y
como material para elementos de laboratorio
debido a su propiedad de ser un elemento poco
reactivo.

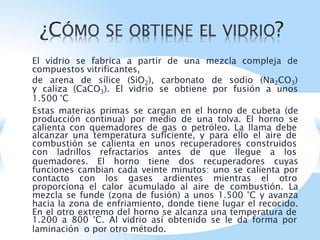

7. El vidrio se fabrica a partir de una mezcla compleja de
compuestos vitrificantes,
de arena de sílice (SiO2), carbonato de sodio (Na2CO3)
y caliza (CaCO3). El vidrio se obtiene por fusión a unos
1.500 °C
Estas materias primas se cargan en el horno de cubeta (de
producción continua) por medio de una tolva. El horno se
calienta con quemadores de gas o petróleo. La llama debe
alcanzar una temperatura suficiente, y para ello el aire de
combustión se calienta en unos recuperadores construidos
con ladrillos refractarios antes de que llegue a los
quemadores. El horno tiene dos recuperadores cuyas
funciones cambian cada veinte minutos: uno se calienta por
contacto con los gases ardientes mientras el otro
proporciona el calor acumulado al aire de combustión. La
mezcla se funde (zona de fusión) a unos 1.500 °C y avanza
hacia la zona de enfriamiento, donde tiene lugar el recocido.
En el otro extremo del horno se alcanza una temperatura de
1.200 a 800 °C. Al vidrio así obtenido se le da forma por
laminación o por otro método.

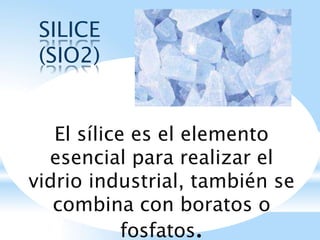

9. SILICE
(SIO2)
El sílice es el elemento
esencial para realizar el
vidrio industrial, también se
combina con boratos o
fosfatos.

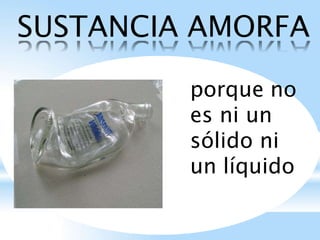

10. SUSTANCIA AMORFA
porque no
es ni un
sólido ni
un líquido

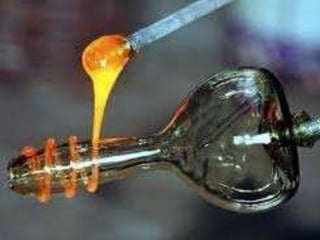

11. *El vidrio fundido es
maleable y se le
puede dar forma
mediante diversas
técnicas.

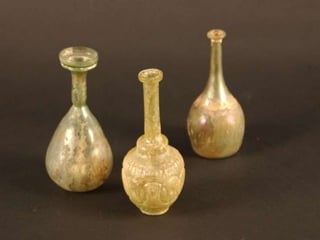

12. *Se fabricó por
primera vez antes
del 2000 A.C.

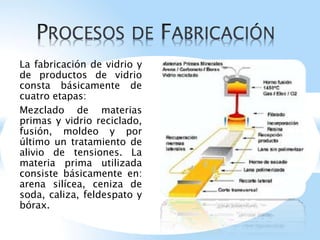

13. La fabricación de vidrio y
de productos de vidrio
consta básicamente de
cuatro etapas:
Mezclado de materias
primas y vidrio reciclado,
fusión, moldeo y por
último un tratamiento de
alivio de tensiones. La
materia prima utilizada
consiste básicamente en:
arena silícea, ceniza de
soda, caliza, feldespato y
bórax.

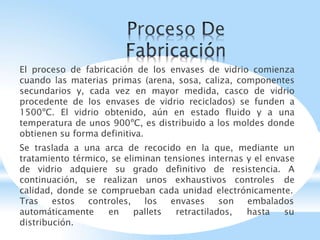

14. El proceso de fabricación de los envases de vidrio comienza
cuando las materias primas (arena, sosa, caliza, componentes
secundarios y, cada vez en mayor medida, casco de vidrio
procedente de los envases de vidrio reciclados) se funden a
1500ºC. El vidrio obtenido, aún en estado fluido y a una
temperatura de unos 900ºC, es distribuido a los moldes donde
obtienen su forma definitiva.
Se traslada a una arca de recocido en la que, mediante un
tratamiento térmico, se eliminan tensiones internas y el envase
de vidrio adquiere su grado definitivo de resistencia. A
continuación, se realizan unos exhaustivos controles de
calidad, donde se comprueban cada unidad electrónicamente.
Tras estos controles, envases son embalados
los
pallets retractilados, hasta su
automáticamente en
distribución.

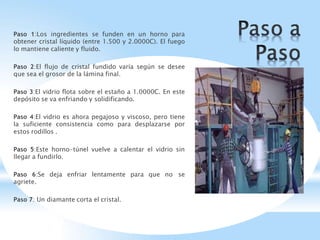

15. Paso 1:Los ingredientes se funden en un horno para
obtener cristal líquido (entre 1.500 y 2.0000C). El fuego
lo mantiene caliente y fluido.
Paso 2:El flujo de cristal fundido varía según se desee
que sea el grosor de la lámina final.
Paso 3:El vidrio flota sobre el estaño a 1.0000C. En este
depósito se va enfriando y solidificando.
Paso 4:El vidrio es ahora pegajoso y viscoso, pero tiene
la suficiente consistencia como para desplazarse por
estos rodillos .
Paso 5:Este horno-túnel vuelve a calentar el vidrio sin
llegar a fundirlo.
Paso 6:Se deja enfriar lentamente para que no se
agriete.
Paso 7: Un diamante corta el cristal.

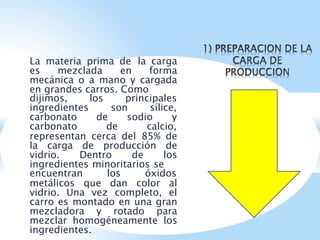

16. La materia prima de la carga
es mezclada en forma
mecánica o a mano y cargada
en grandes carros. Como
dijimos, los principales
ingredientes son sílice,
carbonato de sodio y
carbonato de calcio,
representan cerca del 85% de
la carga de producción de
vidrio. Dentro de los
ingredientes minoritarios se
encuentran los óxidos
metálicos que dan color al
vidrio. Una vez completo, el
carro es montado en una gran
mezcladora y rotado para
mezclar homogéneamente los
ingredientes.

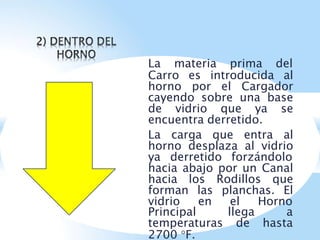

17. La materia prima del
Carro es introducida al
horno por el Cargador
cayendo sobre una base
de vidrio que ya se
encuentra derretido.
La carga que entra al
horno desplaza al vidrio
ya derretido forzándolo
hacia abajo por un Canal
hacia los Rodillos que
forman las planchas. El
vidrio en el Horno
Principal llega a
temperaturas de hasta
2700 °F.

18. El vidrio que fluye por el Canal
desde el Horno Principal es
siempre de un solo color. Para
hacer un vidrio multicolor, los
otros colores son derretidos en
hornos separados y más
pequeños y vertidos en la
corriente del Canal por una
abertura que existe en el mismo.
Los dos (o más) vidrios son
mezclados a mano en la Bacha de
Mezclado justo antes de llegar a
los Rodillos. El operador del
horno usa una vara especial para
mezclar los vidrios.
Esta técnica de mezclado genera
las vetas en los vidrios
multicolores.

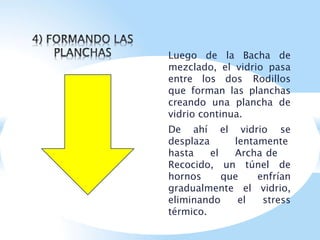

19. Luego de la Bacha de
mezclado, el vidrio pasa
entre los dos Rodillos
que forman las planchas
creando una plancha de
vidrio continua.
De ahí el
desplaza
hasta el
vidrio se
lentamente
Archa de
Recocido, un túnel de
hornos que enfrían
gradualmente el vidrio,
eliminando el stress
térmico.

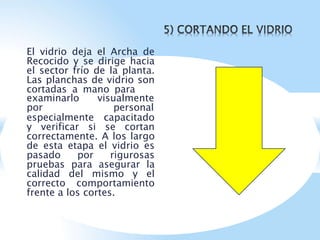

20. El vidrio deja el Archa de
Recocido y se dirige hacia
el sector frío de la planta.
Las planchas de vidrio son
cortadas a mano para
examinarlo visualmente
por personal
especialmente capacitado
y verificar si se cortan
correctamente. A los largo
de esta etapa el vidrio es
pasado por rigurosas
pruebas para asegurar la
calidad del mismo y el
correcto comportamiento
frente a los cortes.

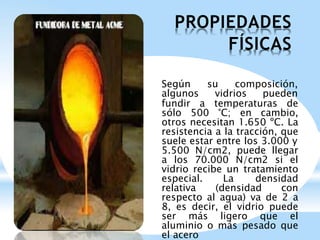

21. PROPIEDADES
FÍSICAS
Según su composición,
algunos vidrios pueden
fundir a temperaturas de
sólo 500 °C; en cambio,
otros necesitan 1.650 ºC. La
resistencia a la tracción, que
suele estar entre los 3.000 y
5.500 N/cm2, puede llegar
a los 70.000 N/cm2 si el
vidrio recibe un tratamiento
especial. La densidad
relativa (densidad con
respecto al agua) va de 2 a
8, es decir, el vidrio puede
ser más ligero que el
aluminio o más pesado que
el acero

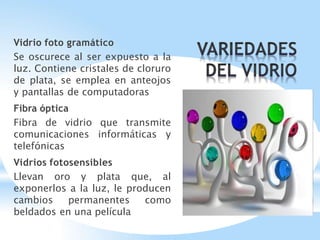

22. Vidrio foto gramático
Se oscurece al ser expuesto a la
luz. Contiene cristales de cloruro
de plata, se emplea en anteojos
y pantallas de computadoras
Fibra óptica
Fibra de vidrio que transmite
comunicaciones informáticas y
telefónicas
Vidrios fotosensibles
Llevan oro y plata que, al
exponerlos a la luz, le producen
cambios permanentes como
beldados en una película

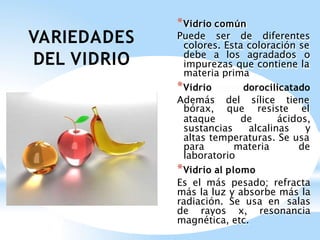

23. VARIEDADES
DEL VIDRIO
*Vidrio común
Puede ser de diferentes
colores. Esta coloración se
debe a los agradados o
impurezas que contiene la
materia prima
*Vidrio dorocilicatado
Además del sílice tiene
bórax, que resiste el
ataque de ácidos,
sustancias alcalinas y
altas temperaturas. Se usa
para materia de
laboratorio
*Vidrio al plomo
Es el más pesado; refracta
más la luz y absorbe más la
radiación. Se usa en salas
de rayos x, resonancia
magnética, etc.

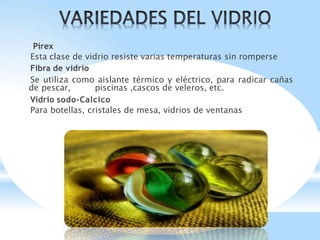

24. Pírex
Esta clase de vidrio resiste varias temperaturas sin romperse
Fibra de vidrio
Se utiliza como aislante térmico y eléctrico, para radicar cañas
de pescar, piscinas ,cascos de veleros, etc.
Vidrio sodo-Calcico
Para botellas, cristales de mesa, vidrios de ventanas

25. Un vitral, vitró,
cristalera o vidriera
policromada es una
composición elaborada
con vidrio de colores,
pintados o recubiertos
con esmaltes, que se
ensamblan mediante
varillas de plomo.

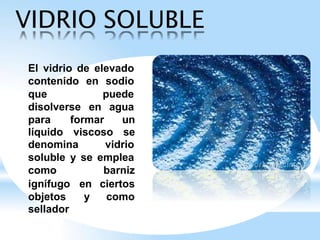

26. VIDRIO SOLUBLE
El vidrio de elevado
contenido en sodio
que puede
disolverse en agua
para formar un
líquido viscoso se
denomina vidrio
soluble y se emplea
como barniz
ignífugo en ciertos
objetos y como
sellador

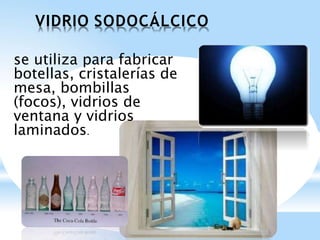

27. VIDRIO SODOCÁLCICO
se utiliza para fabricar
botellas, cristalerías de
mesa, bombillas
(focos), vidrios de
ventana y vidrios
laminados.

28. apropiado para lentes o prismas
,bisutería además en pantallas
para proteger al personal de las
instalaciones nucleares.

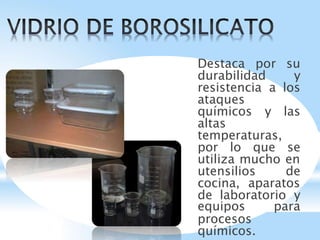

29. Destaca por su
durabilidad y
resistencia a los
ataques
químicos y las
altas
temperaturas,
por lo que se
utiliza mucho en
utensilios de
cocina, aparatos
de laboratorio y
equipos para
procesos
químicos.

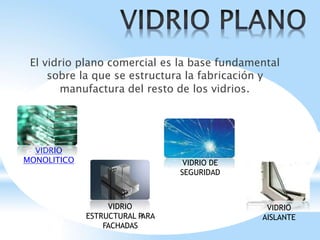

30. El vidrio plano comercial es la base fundamental
sobre la que se estructura la fabricación y
manufactura del resto de los vidrios.
VIDRIO
MONOLITICO VIDRIO DE
SEGURIDAD
VIDRIO
ESTRUCTURAL P
ARA
FACHADAS
VIDRIO
AISLANTE

31. SIMPLE
TRATADO
Denominamos vidrio monolítico a aquel
constituido por una única lámina de vidrio para
diferenciarlo del vidrio compuesto constituido
por dos o más láminas, como sucede con el
vidrio de seguridad "laminar" o con el vidrio
aislante. Dentro de los monolíticos encontramos
infinidad de variedades.
DECORADO

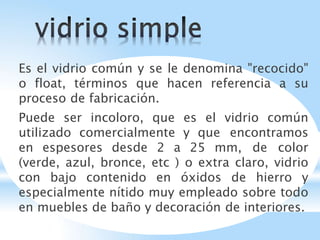

32. Es el vidrio común y se le denomina "recocido"
o float, términos que hacen referencia a su
proceso de fabricación.
Puede ser incoloro, que es el vidrio común
utilizado comercialmente y que encontramos
en espesores desde 2 a 25 mm, de color
(verde, azul, bronce, etc ) o extra claro, vidrio
con bajo contenido en óxidos de hierro y
especialmente nítido muy empleado sobre todo
en muebles de baño y decoración de interiores.

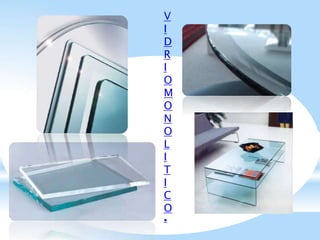

33. V
I
D
R
I
O
M
O
N
O
L
I
T
I
C
O
●

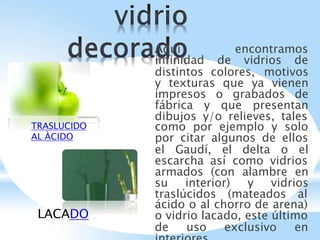

34. Aquí encontramos
infinidad de vidrios de
distintos colores, motivos
y texturas que ya vienen
impresos o grabados de
fábrica y que presentan
dibujos y/o relieves, tales
como por ejemplo y solo
por citar algunos de ellos
el Gaudí, el delta o el
escarcha así como vidrios
armados (con alambre en
su interior) y vidrios
traslúcidos (mateados al
ácido o al chorro de arena)
o vidrio lacado, este último
de uso exclusivo en
TRASLUCIDO
AL ÀCIDO
LACADO

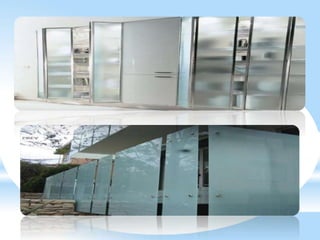

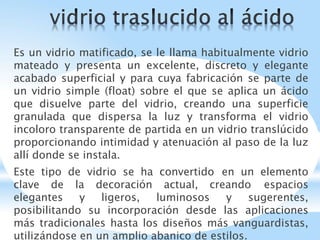

36. Es un vidrio matificado, se le llama habitualmente vidrio
mateado y presenta un excelente, discreto y elegante
acabado superficial y para cuya fabricación se parte de
un vidrio simple (float) sobre el que se aplica un ácido
que disuelve parte del vidrio, creando una superficie
granulada que dispersa la luz y transforma el vidrio
incoloro transparente de partida en un vidrio translúcido
proporcionando intimidad y atenuación al paso de la luz
allí donde se instala.
Este tipo de vidrio se ha convertido en un elemento
clave de la decoración actual, creando espacios
elegantes y ligeros, luminosos y sugerentes,
posibilitando su incorporación desde las aplicaciones
más tradicionales hasta los diseños más vanguardistas,
utilizándose en un amplio abanico de estilos.

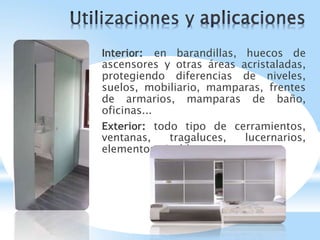

37. Interior: en barandillas, huecos de
ascensores y otras áreas acristaladas,
protegiendo diferencias de niveles,
suelos, mobiliario, mamparas, frentes
de armarios, mamparas de baño,
oficinas...
Exterior: todo tipo de cerramientos,
ventanas, tragaluces, lucernarios,
elementos pisables...

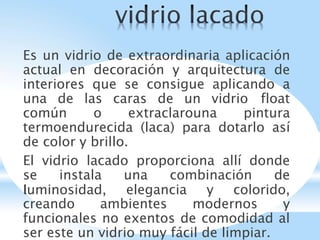

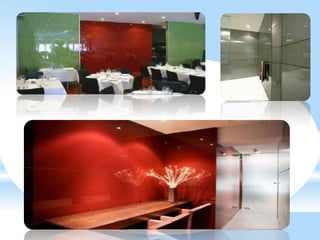

39. Es un vidrio de extraordinaria aplicación
actual en decoración y arquitectura de
interiores que se consigue aplicando a
una de las caras de un vidrio float
común o extraclarouna pintura
termoendurecida (laca) para dotarlo así
de color y brillo.
El vidrio lacado proporciona allí donde
se instala una combinación de
luminosidad, elegancia y colorido,
creando ambientes modernos y
funcionales no exentos de comodidad al
ser este un vidrio muy fácil de limpiar.

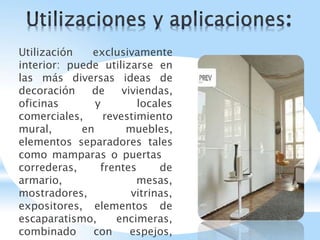

40. Utilización exclusivamente
interior: puede utilizarse en
las más diversas ideas de
decoración de viviendas,
oficinas y locales
comerciales, revestimiento
mural, en muebles,
elementos separadores tales
como mamparas o puertas
frentes de
mesas,
correderas,
armario,
mostradores, vitrinas,
expositores, elementos de
escaparatismo, encimeras,
combinado con espejos,

42. Encuadramos aquí todos los vidrios monolíticos
que han recibido en una de sus caras algún tipo de
tratamiento físico-químico que les proporciona
características especiales para obtener así:
Vidrio antirrayazos: una de sus caras presenta un
tratamiento que le hace ser resistente a los rayazos
10 veces más que el vidrio float común. Ideal para
encimeras, mesas, mobiliario de oficina y
mostradores de locales comerciales.
Vidrio antirreflejo: utilizado ampliamente en
marquetería.

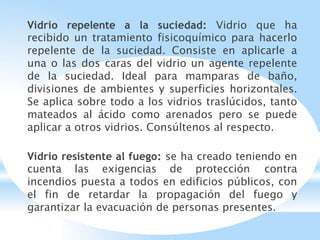

43. Vidrio repelente a la suciedad: Vidrio que ha
recibido un tratamiento fisicoquímico para hacerlo
repelente de la suciedad. Consiste en aplicarle a
una o las dos caras del vidrio un agente repelente
de la suciedad. Ideal para mamparas de baño,
divisiones de ambientes y superficies horizontales.
Se aplica sobre todo a los vidrios traslúcidos, tanto
mateados al ácido como arenados pero se puede
aplicar a otros vidrios. Consúltenos al respecto.
Vidrio resistente al fuego: se ha creado teniendo en
cuenta las exigencias de protección contra
incendios puesta a todos en edificios públicos, con
el fin de retardar la propagación del fuego y
garantizar la evacuación de personas presentes.

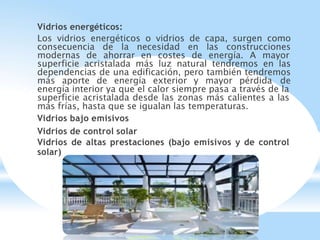

44. Vidrios energéticos:
Los vidrios energéticos o vidrios de capa, surgen como
consecuencia de la necesidad en las construcciones
modernas de ahorrar en costes de energía. A mayor
superficie acristalada más luz natural tendremos en las
dependencias de una edificación, pero también tendremos
más aporte de energía exterior y mayor pérdida de
energía interior ya que el calor siempre pasa a través de la
superficie acristalada desde las zonas más calientes a las
más frías, hasta que se igualan las temperaturas.

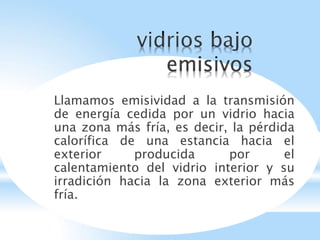

Vidrios bajo emisivos

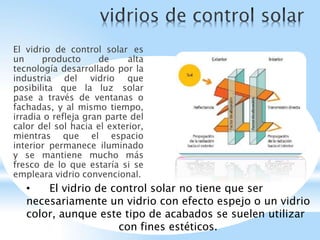

Vidrios de control solar

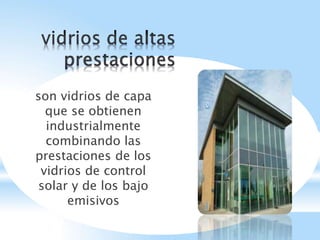

Vidrios de altas prestaciones (bajo emisivos y de control
solar)

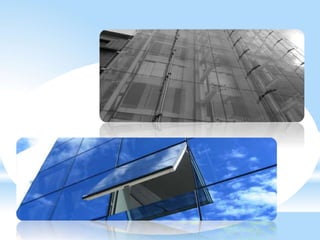

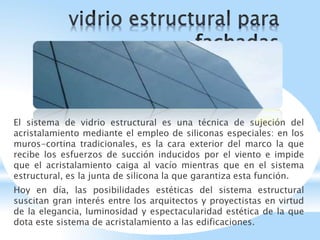

46. El sistema de vidrio estructural es una técnica de sujeción del
acristalamiento mediante el empleo de siliconas especiales: en los
muros-cortina tradicionales, es la cara exterior del marco la que
recibe los esfuerzos de succión inducidos por el viento e impide
que el acristalamiento caiga al vacío mientras que en el sistema
estructural, es la junta de silicona la que garantiza esta función.
Hoy en día, las posibilidades estéticas del sistema estructural
suscitan gran interés entre los arquitectos y proyectistas en virtud
de la elegancia, luminosidad y espectacularidad estética de la que
dota este sistema de acristalamiento a las edificaciones.

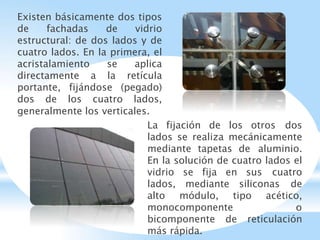

47. Existen básicamente dos tipos
de fachadas de vidrio
estructural: de dos lados y de
cuatro lados. En la primera, el
acristalamiento se aplica
directamente a la retícula
portante, fijándose (pegado)
dos de los cuatro lados,
generalmente los verticales.
La fijación de los otros dos
lados se realiza mecánicamente
mediante tapetas de aluminio.
En la solución de cuatro lados el
vidrio se fija en sus cuatro
lados, mediante siliconas de
alto módulo, tipo acético,
monocomponente o
bicomponente de reticulación
más rápida.

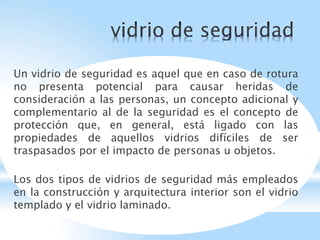

50. Un vidrio de seguridad es aquel que en caso de rotura
no presenta potencial para causar heridas de
consideración a las personas, un concepto adicional y
complementario al de la seguridad es el concepto de
protección que, en general, está ligado con las
propiedades de aquellos vidrios difíciles de ser
traspasados por el impacto de personas u objetos.
Los dos tipos de vidrios de seguridad más empleados
en la construcción y arquitectura interior son el vidrio
templado y el vidrio laminado.

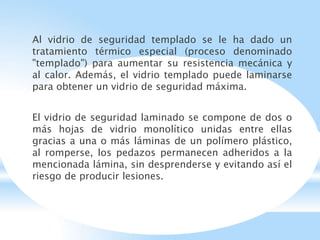

51. Al vidrio de seguridad templado se le ha dado un
tratamiento térmico especial (proceso denominado
"templado") para aumentar su resistencia mecánica y
al calor. Además, el vidrio templado puede laminarse
para obtener un vidrio de seguridad máxima.
El vidrio de seguridad laminado se compone de dos o
más hojas de vidrio monolítico unidas entre ellas
gracias a una o más láminas de un polímero plástico,
al romperse, los pedazos permanecen adheridos a la
mencionada lámina, sin desprenderse y evitando así el
riesgo de producir lesiones.

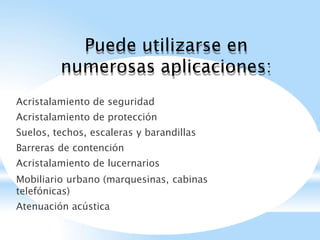

52. Puede utilizarse en
numerosas aplicaciones:
Acristalamiento de seguridad
Acristalamiento de protección

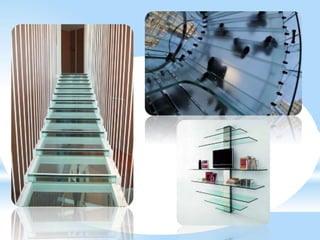

Suelos, techos, escaleras y barandillas
Barreras de contención
Acristalamiento de lucernarios
Mobiliario urbano (marquesinas, cabinas
telefónicas)
Atenuación acústica

53. Es un vidrio que combina una excelente atenuación acústica con todas
las ventajas del vidrio de seguridad laminado, además de las
propiedades de seguridad también posee propiedades antiacústicas.
De fácil procesamiento, el laminar acústico se puede combinar con
otros tipos de vidrio adecuándose a las necesidades de cada proyecto,
como por ejemplo los vidrios bajo emisivos y/o de control solar.
Con ello, arquitectos y diseñadores pueden crear edificios eficientes
desde el punto de vista energético, cumpliendo con los requerimientos
de seguridad exigidos en el Código Técnico de la Edificación.

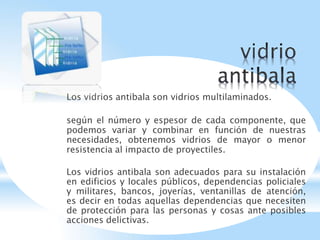

54. Los vidrios antibala son vidrios multilaminados.
según el número y espesor de cada componente, que
podemos variar y combinar en función de nuestras
necesidades, obtenemos vidrios de mayor o menor
resistencia al impacto de proyectiles.
Los vidrios antibala son adecuados para su instalación
en edificios y locales públicos, dependencias policiales
y militares, bancos, joyerías, ventanillas de atención,
es decir en todas aquellas dependencias que necesiten
de protección para las personas y cosas ante posibles
acciones delictivas.

55. Los vidrios antiagresión satisfacen las necesidades más
exigentes de protección a viviendas y locales comerciales.
Con los vidrios antiagresión se puede invertir en la
seguridad de hogares y negocios de forma relativamente
rápida, sencilla y económica en comparación con la
dificultad, incomodidad y coste que implican otro tipo de
medidas de seguridad.

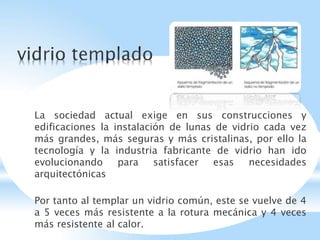

56. La sociedad actual exige en sus construcciones y
edificaciones la instalación de lunas de vidrio cada vez
más grandes, más seguras y más cristalinas, por ello la
tecnología y la industria fabricante de vidrio han ido
evolucionando para satisfacer esas necesidades
arquitectónicas

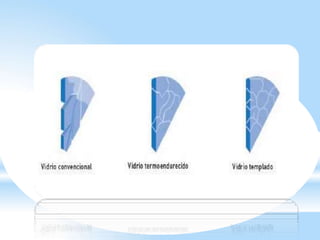

Por tanto al templar un vidrio común, este se vuelve de 4
a 5 veces más resistente a la rotura mecánica y 4 veces
más resistente al calor.

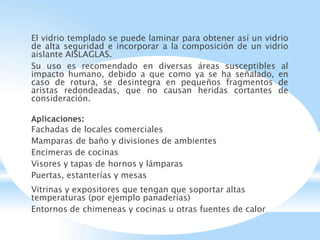

57. El vidrio templado se puede laminar para obtener así un vidrio
de alta seguridad e incorporar a la composición de un vidrio
aislante AISLAGLAS.
Su uso es recomendado en diversas áreas susceptibles al
impacto humano, debido a que como ya se ha señalado, en
caso de rotura, se desintegra en pequeños fragmentos de
aristas redondeadas, que no causan heridas cortantes de
consideración.
Aplicaciones:
Fachadas de locales comerciales
Mamparas de baño y divisiones de ambientes
Encimeras de cocinas
Visores y tapas de hornos y lámparas
Puertas, estanterías y mesas
Vitrinas y expositores que tengan que soportar altas
temperaturas (por ejemplo panaderías)
Entornos de chimeneas y cocinas u otras fuentes de calor

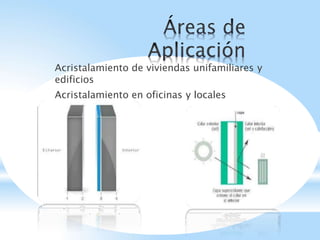

59. es un acristalamiento térmico que
está formado por dos o más vidrios
de perfecta planimetría y calidad
óptica separados entre sí por una
cámara de aire (o de aire más un gas
inerte), con más o menos
propiedades de atenuación acústica
en función del espesor de los vidrios
y de la cámara que lo componen.

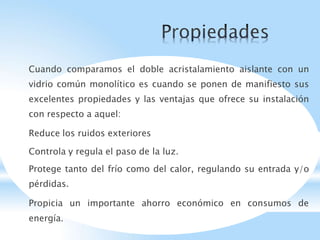

60. Cuando comparamos el doble acristalamiento aislante con un
vidrio común monolítico es cuando se ponen de manifiesto sus
excelentes propiedades y las ventajas que ofrece su instalación
con respecto a aquel:
Reduce los ruidos exteriores
Controla y regula el paso de la luz.
Protege tanto del frío como del calor, regulando su entrada y/o
pérdidas.
Propicia un importante ahorro económico en consumos de
energía.

61. Llamamos emisividad a la transmisión
de energía cedida por un vidrio hacia
una zona más fría, es decir, la pérdida
calorífica de una estancia hacia el
exterior producida por el
calentamiento del vidrio interior y su
irradición hacia la zona exterior más
fría.

62. Acristalamiento de viviendas unifamiliares y
edificios
Acristalamiento en oficinas y locales
comerciales

63. El vidrio de control solar es
un producto de alta
tecnología desarrollado por la
industria del vidrio que
posibilita que la luz solar
pase a través de ventanas o
fachadas, y al mismo tiempo,
irradia o refleja gran parte del
calor del sol hacia el exterior,
mientras que el espacio
interior permanece iluminado
y se mantiene mucho más
fresco de lo que estaría si se
empleara vidrio convencional.
• El vidrio de control solar no tiene que ser
necesariamente un vidrio con efecto espejo o un vidrio
color, aunque este tipo de acabados se suelen utilizar
con fines estéticos.

64. son vidrios de capa
que se obtienen
industrialmente
combinando las
prestaciones de los
vidrios de control
solar y de los bajo
emisivos

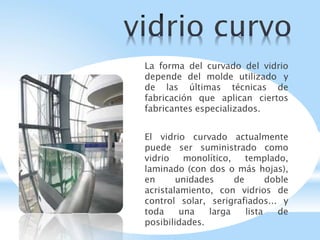

65. La forma del curvado del vidrio
depende del molde utilizado y
de las últimas técnicas de
fabricación que aplican ciertos
fabricantes especializados.
El vidrio curvado actualmente
puede ser suministrado como
vidrio monolítico, templado,
laminado (con dos o más hojas),
en unidades de doble
acristalamiento, con vidrios de
control solar, serigrafiados... y
toda una larga lista de
posibilidades.

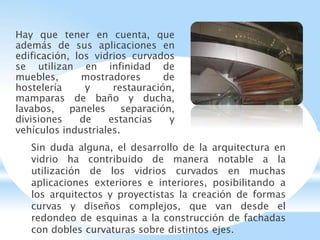

66. Hay que tener en cuenta, que
además de sus aplicaciones en
edificación, los vidrios curvados
se utilizan en infinidad de
muebles, mostradores de
hostelería y restauración,
mamparas de baño y ducha,
lavabos, paneles separación,
divisiones de estancias y
vehículos industriales.
Sin duda alguna, el desarrollo de la arquitectura en
vidrio ha contribuido de manera notable a la
utilización de los vidrios curvados en muchas
aplicaciones exteriores e interiores, posibilitando a
los arquitectos y proyectistas la creación de formas
curvas y diseños complejos, que van desde el
redondeo de esquinas a la construcción de fachadas
con dobles curvaturas sobre distintos ejes.

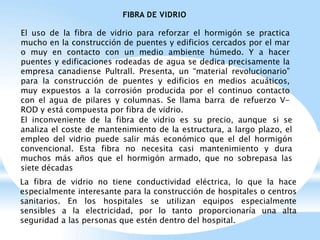

71. FIBRA DE VIDRIO
El uso de la fibra de vidrio para reforzar el hormigón se practica
mucho en la construcción de puentes y edificios cercados por el mar
o muy en contacto con un medio ambiente húmedo. Y a hacer
puentes y edificaciones rodeadas de agua se dedica precisamente la
empresa canadiense Pultrall. Presenta, un “material revolucionario”
para la construcción de puentes y edificios en medios acuáticos,
muy expuestos a la corrosión producida por el continuo contacto
con el agua de pilares y columnas. Se llama barra de refuerzo V-
ROD y está compuesta por fibra de vidrio.
El inconveniente de la fibra de vidrio es su precio, aunque si se
analiza el coste de mantenimiento de la estructura, a largo plazo, el
empleo del vidrio puede salir más económico que el del hormigón
convencional. Esta fibra no necesita casi mantenimiento y dura
muchos más años que el hormigón armado, que no sobrepasa las
siete décadas
La fibra de vidrio no tiene conductividad eléctrica, lo que la hace
especialmente interesante para la construcción de hospitales o centros
sanitarios. En los hospitales se utilizan equipos especialmente
sensibles a la electricidad, por lo tanto proporcionaría una alta
seguridad a las personas que estén dentro del hospital.

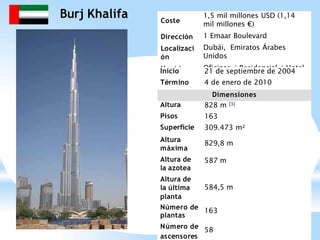

72. Uso(s) Oficinas / Residencial / Hotel
Coste
Dirección
Localizaci
ón
Inicio
Término
1,5 mil millones USD (1,14
mil millones €)
1 Emaar Boulevard
Dubái, Emiratos Árabes
Unidos
21 de septiembre de 2004
4 de enero de 2010
Dimensiones
828 m [3]
163
309.473 m²
829,8 m
587 m
Altura
Pisos
Superficie
Altura
máxima
Altura de
la azotea
Altura de
la última 584,5 m
planta
Número de 163
ascensores
plantas
Número de 58
Burj Khalifa

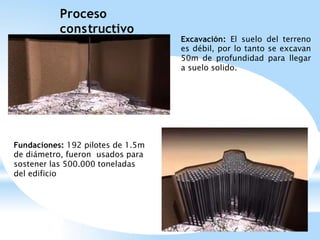

73. Excavación: El suelo del terreno
es débil, por lo tanto se excavan
50m de profundidad para llegar
a suelo solido.
Fundaciones: 192 pilotes de 1.5m
de diámetro, fueron usados para
sostener las 500.000 toneladas
del edificio
Proceso
constructivo

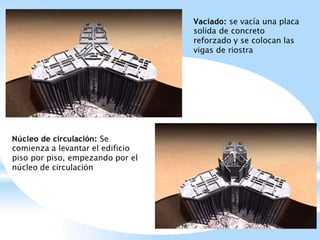

74. Vaciado: se vacía una placa
solida de concreto
reforzado y se colocan las
vigas de riostra
Núcleo de circulación: Se
comienza a levantar el edificio
piso por piso, empezando por el
núcleo de circulación

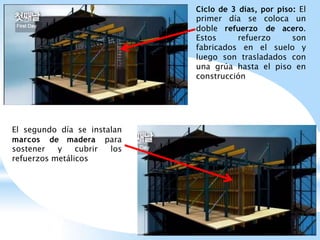

75. Ciclo de 3 días, por piso: El
primer día se coloca un
doble refuerzo de acero.
Estos refuerzo son
fabricados en el suelo y
luego son trasladados con
una grúa hasta el piso en
construcción
El segundo día se instalan
marcos de madera para
sostener y cubrir los
refuerzos metálicos

76. Al tercer dia se vacio
concreto dentro de los
marcos de madera. El
concreto es bombeado
desde el suelo usando una
bomba de alta presión.
Encofrado: Con un sistema
de Auto-Escalado el
encofrado va subiendo a
una vez que el piso este
terminado, sin necesidad
de ser trasladado por los
obreros

77. Pináculo: El pináculo fue construido
dentro del edifico y luego se instalo
en la cima del edificio, con la ayuda
de una grúa. Se traslado por el foso
de los ascensores con cables de
metal
160 pisos, 600metros de
altura

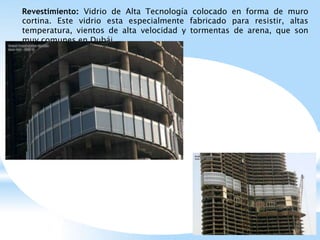

78. Revestimiento: Vidrio de Alta Tecnología colocado en forma de muro
cortina. Este vidrio esta especialmente fabricado para resistir, altas
temperatura, vientos de alta velocidad y tormentas de arena, que son
muy comunes en Dubái.

79. Instalación de muro cortina de
vidrio Link del video
(haga clic aquí en caso de no reproducirse el video)

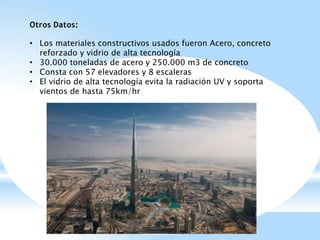

80. Otros Datos:
• Los materiales constructivos usados fueron Acero, concreto
reforzado y vidrio de alta tecnología
• 30.000 toneladas de acero y 250.000 m3 de concreto
• Consta con 57 elevadores y 8 escaleras
• El vidrio de alta tecnología evita la radiación UV y soporta
vientos de hasta 75km/hr
