ELASTIX 1O1
Introducción a las redes TCP/IP

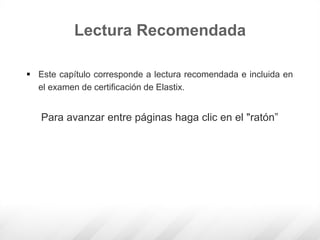

Lectura Recomendada
 Este capítulo corresponde a lectura recomendada e incluida en
el examen de certificación de Elastix.
Para avanzar entre páginas haga clic en el "ratón”

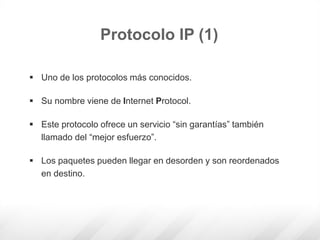

 Uno de los protocolos más conocidos.
 Su nombre viene de Internet Protocol.
 Este protocolo ofrece un servicio “sin garantías” también
llamado del “mejor esfuerzo”.
 Los paquetes pueden llegar en desorden y son reordenados
en destino.
Protocolo IP (1)

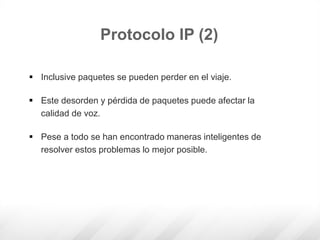

 Inclusive paquetes se pueden perder en el viaje.
 Este desorden y pérdida de paquetes puede afectar la
calidad de voz.
 Pese a todo se han encontrado maneras inteligentes de
resolver estos problemas lo mejor posible.
Protocolo IP (2)

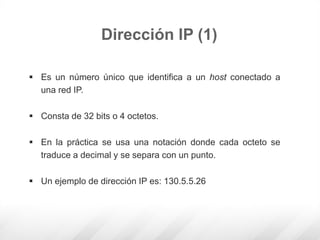

 Es un número único que identifica a un host conectado a
una red IP.
 Consta de 32 bits o 4 octetos.
 En la práctica se usa una notación donde cada octeto se
traduce a decimal y se separa con un punto.
 Un ejemplo de dirección IP es: 130.5.5.26
Dirección IP (1)

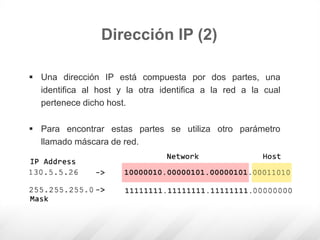

 Una dirección IP está compuesta por dos partes, una
identifica al host y la otra identifica a la red a la cual
pertenece dicho host.
 Para encontrar estas partes se utiliza otro parámetro
llamado máscara de red.
Dirección IP (2)

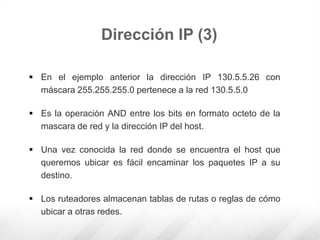

Dirección IP (3)
 En el ejemplo anterior la dirección IP 130.5.5.26 con
máscara 255.255.255.0 pertenece a la red 130.5.5.0
 Es la operación AND entre los bits en formato octeto de la
mascara de red y la dirección IP del host.
 Una vez conocida la red donde se encuentra el host que
queremos ubicar es fácil encaminar los paquetes IP a su
destino.
 Los ruteadores almacenan tablas de rutas o reglas de cómo
ubicar a otras redes.

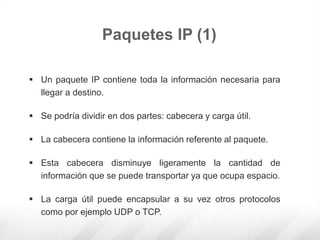

Paquetes IP (1)
 Un paquete IP contiene toda la información necesaria para
llegar a destino.
 Se podría dividir en dos partes: cabecera y carga útil.
 La cabecera contiene la información referente al paquete.
 Esta cabecera disminuye ligeramente la cantidad de
información que se puede transportar ya que ocupa espacio.
 La carga útil puede encapsular a su vez otros protocolos
como por ejemplo UDP o TCP.

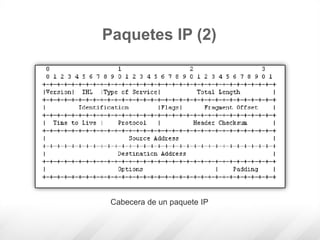

Cabecera de un paquete IP
Paquetes IP (2)

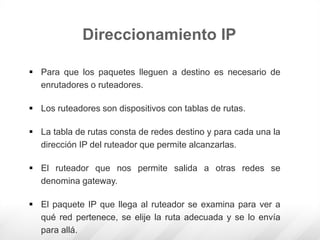

Direccionamiento IP
 Para que los paquetes lleguen a destino es necesario de
enrutadores o ruteadores.
 Los ruteadores son dispositivos con tablas de rutas.
 La tabla de rutas consta de redes destino y para cada una la
dirección IP del ruteador que permite alcanzarlas.
 El ruteador que nos permite salida a otras redes se
denomina gateway.
 El paquete IP que llega al ruteador se examina para ver a
qué red pertenece, se elije la ruta adecuada y se lo envía
para allá.

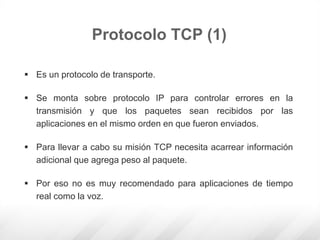

 Es un protocolo de transporte.
 Se monta sobre protocolo IP para controlar errores en la
transmisión y que los paquetes sean recibidos por las
aplicaciones en el mismo orden en que fueron enviados.
 Para llevar a cabo su misión TCP necesita acarrear información
adicional que agrega peso al paquete.
 Por eso no es muy recomendado para aplicaciones de tiempo
real como la voz.
Protocolo TCP (1)

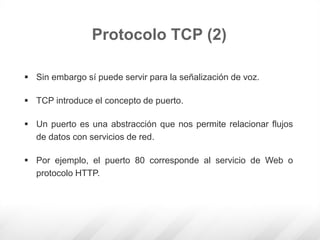

 Sin embargo sí puede servir para la señalización de voz.
 TCP introduce el concepto de puerto.
 Un puerto es una abstracción que nos permite relacionar flujos
de datos con servicios de red.
 Por ejemplo, el puerto 80 corresponde al servicio de Web o
protocolo HTTP.
Protocolo TCP (2)

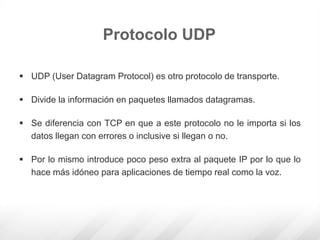

 UDP (User Datagram Protocol) es otro protocolo de transporte.
 Divide la información en paquetes llamados datagramas.
 Se diferencia con TCP en que a este protocolo no le importa si los
datos llegan con errores o inclusive si llegan o no.
 Por lo mismo introduce poco peso extra al paquete IP por lo que lo
hace más idóneo para aplicaciones de tiempo real como la voz.
Protocolo UDP

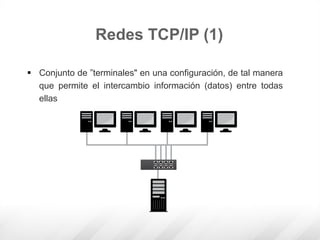

 Conjunto de ”terminales" en una configuración, de tal manera
que permite el intercambio información (datos) entre todas
ellas
Redes TCP/IP (1)

 En la actualidad por ”terminales" nos referimos a:
 Desktop PCs, Notebooks & Netbooks, Tablets, Smartphones,
Teléfonos IP, etc
Redes TCP/IP (2)

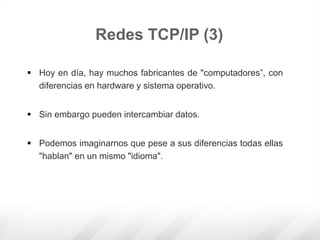

 Hoy en día, hay muchos fabricantes de "computadores”, con
diferencias en hardware y sistema operativo.
 Sin embargo pueden intercambiar datos.
 Podemos imaginarnos que pese a sus diferencias todas ellas
"hablan" en un mismo "idioma".
Redes TCP/IP (3)

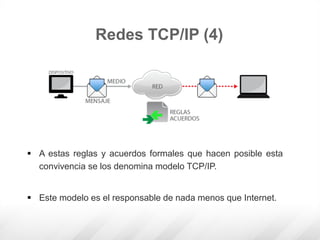

Redes TCP/IP (4)
 A estas reglas y acuerdos formales que hacen posible esta
convivencia se los denomina modelo TCP/IP.
 Este modelo es el responsable de nada menos que Internet.

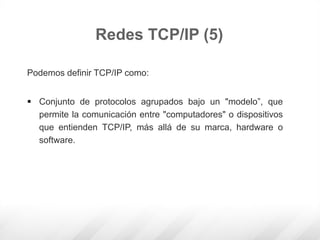

Podemos definir TCP/IP como:
 Conjunto de protocolos agrupados bajo un "modelo”, que
permite la comunicación entre "computadores" o dispositivos
que entienden TCP/IP, más allá de su marca, hardware o
software.
Redes TCP/IP (5)

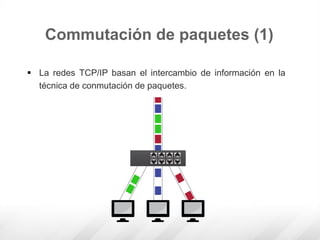

 La redes TCP/IP basan el intercambio de información en la
técnica de conmutación de paquetes.
Commutación de paquetes (1)

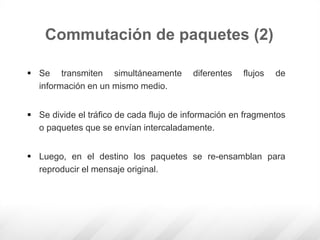

 Se transmiten simultáneamente diferentes flujos de
información en un mismo medio.
 Se divide el tráfico de cada flujo de información en fragmentos
o paquetes que se envían intercaladamente.
 Luego, en el destino los paquetes se re-ensamblan para
reproducir el mensaje original.

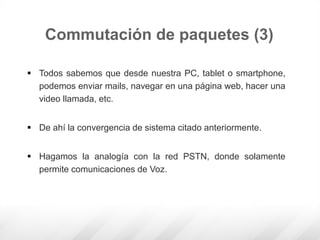

 Todos sabemos que desde nuestra PC, tablet o smartphone,
podemos enviar mails, navegar en una página web, hacer una
video llamada, etc.
 De ahí la convergencia de sistema citado anteriormente.
 Hagamos la analogía con la red PSTN, donde solamente
permite comunicaciones de Voz.

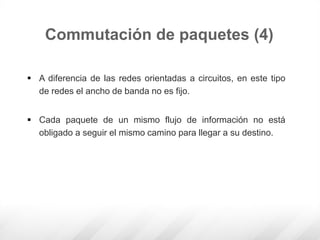

 A diferencia de las redes orientadas a circuitos, en este tipo
de redes el ancho de banda no es fijo.
 Cada paquete de un mismo flujo de información no está
obligado a seguir el mismo camino para llegar a su destino.

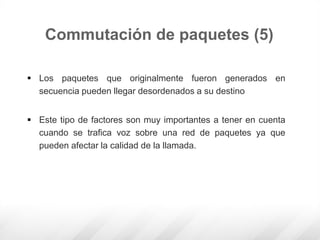

 Los paquetes que originalmente fueron generados en
secuencia pueden llegar desordenados a su destino
 Este tipo de factores son muy importantes a tener en cuenta
cuando se trafica voz sobre una red de paquetes ya que
pueden afectar la calidad de la llamada.
