El documento describe los diferentes tipos de empalmes eléctricos. Un empalme es la unión de dos o más cables eléctricos. Existen varios tipos como la unión western para prolongar cables, la unión en T para derivar una línea principal, y la unión de cola de rata utilizada cuando hay poco espacio. Otras uniones incluyen la toma anudada y doblada para añadir seguridad y resistencia a la tracción.

1. TIPOS DE EMPALMES
POR:
ANDRES SAIN BOLIVAR LEON
JOHN HENRY ROJAS ROJAS
STIVEN SEBASTIAN MUÑOZ PITA

2. ¿QUE ES UN EMPALME?
Un empalme o amarre eléctrico es la unión de 2 o más cables de
una instalación eléctrica o dentro de un aparato o equipo
electrónico. Aunque por rapidez y seguridad hoy en día es más
normal unir cables mediante fichas de empalme y similares,
los electricistas realizan empalmes habitualmente.

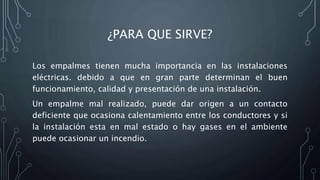

3. ¿PARA QUE SIRVE?
Los empalmes tienen mucha importancia en las instalaciones
eléctricas. debido a que en gran parte determinan el buen
funcionamiento, calidad y presentación de una instalación.
Un empalme mal realizado, puede dar origen a un contacto
deficiente que ocasiona calentamiento entre los conductores y si
la instalación esta en mal estado o hay gases en el ambiente
puede ocasionar un incendio.

4. TIPOS DE EMPALMES
Generalmente cuando se realiza una instalación eléctrica, hay
necesidad de efectuar conexiones entre los conductores
componentes de dicha instalación, a esta operación se la llama
"EMPALME DE CONDUCTORES".
Generalmente cuando se realiza una instalación eléctrica, hay
necesidad de efectuar conexiones entre los conductores
componentes de dicha instalación, a esta operación se la llama
"EMPALME DE CONDUCTORES".

5. UNIÓN WESTERN O DE PROLONGACION
• Es de constitución firme y sencilla de empalmar, se utiliza para
unir dos conductores, cuando se requiere prolongar uno de
ellos, Este empalme se practica en instalaciones a la vista, y
sobre todo en conductores que están sometidos a efectos
de tracción. Se realiza con conductores, hasta el numero 10

6. UNIÓN TOMA SENCILLA, EMPALME "T" O
EN DERIVACION
Este empalme se utiliza para derivar una línea de otra principal,
las vueltas deben sujetarse fuertemente sobre el conductor
recto, cuando de un tendido recto y largo de conductores se
desea sacar ramificaciones.

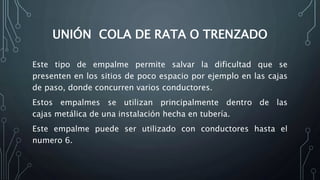

7. UNIÓN COLA DE RATA O TRENZADO
Este tipo de empalme permite salvar la dificultad que se
presenten en los sitios de poco espacio por ejemplo en las cajas
de paso, donde concurren varios conductores.
Estos empalmes se utilizan principalmente dentro de las
cajas metálica de una instalación hecha en tubería.
Este empalme puede ser utilizado con conductores hasta el
numero 6.

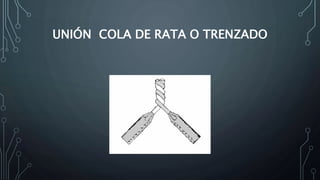

8. UNIÓN COLA DE RATA O TRENZADO

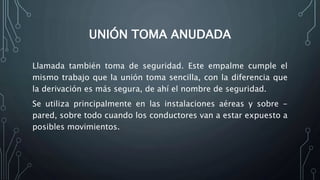

9. UNIÓN TOMA ANUDADA
Llamada también toma de seguridad. Este empalme cumple el
mismo trabajo que la unión toma sencilla, con la diferencia que
la derivación es más segura, de ahí el nombre de seguridad.
Se utiliza principalmente en las instalaciones aéreas y sobre -
pared, sobre todo cuando los conductores van a estar expuesto a
posibles movimientos.

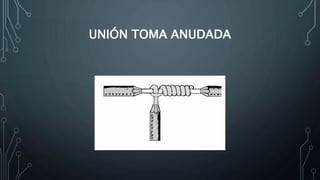

10. UNIÓN TOMA ANUDADA

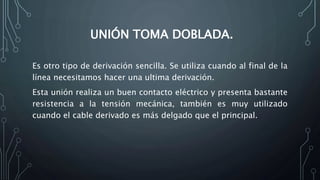

11. UNIÓN TOMA DOBLADA.
Es otro tipo de derivación sencilla. Se utiliza cuando al final de la
línea necesitamos hacer una ultima derivación.
Esta unión realiza un buen contacto eléctrico y presenta bastante
resistencia a la tensión mecánica, también es muy utilizado
cuando el cable derivado es más delgado que el principal.

12. UNIÓN TOMA DOBLADA.

13. UNIÓN PARA PROLONGACIONES
Este empalme se utiliza con cable gruesos, y consiste en
prolongar una línea, cuando no alcanza un solo cable para cubrir
una distancia entre los punto a conectar.
se puede apreciar Dos formas de realizar este tipo de empalme,
ambas presenta muy bueno contacto eléctrico y bastante
resistencia a conectar.

14. UNIÓN PARA PROLONGACIONES
