1. Energía Solar Para Lara Plaza

2. Energía Solar La energía solar puede ser captada de dos formas Captación solar pasiva Captación solar activa

3. Energía solar Cantidad de calor que llega a un punto de la superficie de la tierra viene dada por : Q = K.t.s Calor en cal Coeficiente de radiación solar en cal/mim.cm 2 En min En cm 2

4. Los Sistemas de Aprovechamiento de la Energía Solar La Vía Térmica La utilización de la energía solar a baja y media temperatura La utilización de energía solar a alta temperatura La Vía fotovoltaica

5. Calentamiento directo de locales por el sol

6. Sistemas solares basados en colectores Colectores planos : Se componen esquemáticamente de una lámina plana , o placa, capaz de absorber la radiación solar y convertirla en calor, y de una serie de tubos , por los que circula un líquido refrigerante (generalmente agua o agua con anticongelante). Este líquido que circula por los canales de distribución sirve para transmitir el calor absorbido por la placa a un sistema de producción de agua caliente o a un sistema de calefacción. La lámina es habitualmente metálica (de cobre o acero inoxidable, principalmente) y a menudo está Para disminuir las pérdidas de calor del colector, la parte posterior de la lámina posee un aislamiento térmico, y la parte superior una cubierta de láminas transparentes de cristal o -en algunos casos- plástico, que reduce las pérdidas de calor por radiación y convierte al colector en una especie de invernadero. Por último, una caja metálica es el soporte de todos estos elementos.

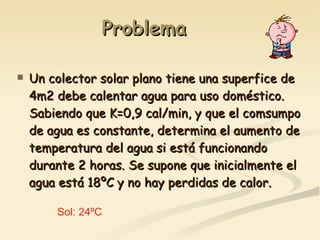

7. Problema Un colector solar plano tiene una superfice de 4m2 debe calentar agua para uso doméstico. Sabiendo que K=0,9 cal/min, y que el comsumpo de agua es constante, determina el aumento de temperatura del agua si está funcionando durante 2 horas. Se supone que inicialmente el agua está 18ºC y no hay perdidas de calor. Sol: 24ºC
