1. Energía geotérmica
Yoana de miguel
4ºD

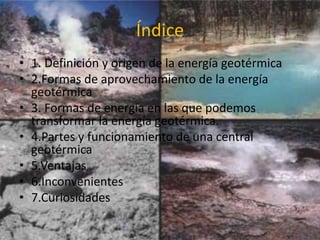

2. Índice
• 1. Definición y origen de la energía geotérmica
• 2.Formas de aprovechamiento de la energía
geotérmica
• 3. Formas de energía en las que podemos
transformar la energía geotérmica.
• 4.Partes y funcionamiento de una central
geotérmica
• 5.Ventajas
• 6.Inconvenientes
• 7.Curiosidades

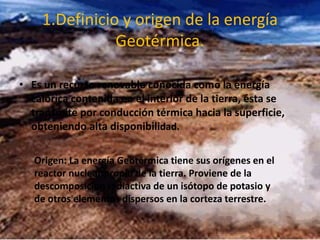

3. 1.Definicio y origen de la energía
Geotérmica.
• Es un recurso renovable conocida como la energía
calórica contenida en el interior de la tierra, ésta se
transmite por conducción térmica hacia la superficie,
obteniendo alta disponibilidad.
.
Origen: La energía Geotérmica tiene sus orígenes en el
reactor nuclear propio de la tierra. Proviene de la
descomposición radiactiva de un isótopo de potasio y
de otros elementos dispersos en la corteza terrestre.

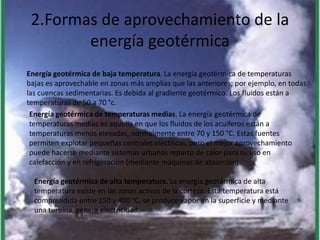

4. 2.Formas de aprovechamiento de la
energía geotérmica
Energía geotérmica de baja temperatura. La energía geotérmica de temperaturas
bajas es aprovechable en zonas más amplias que las anteriores; por ejemplo, en todas
las cuencas sedimentarias. Es debida al gradiente geotérmico. Los fluidos están a
temperaturas de 50 a 70 °c.
Energía geotérmica de temperaturas medias. La energía geotérmica de
temperaturas medias es aquella en que los fluidos de los acuíferos están a
temperaturas menos elevadas, normalmente entre 70 y 150 °C. Estas fuentes
permiten explotar pequeñas centrales eléctricas, pero el mejor aprovechamiento
puede hacerse mediante sistemas urbanos reparto de calor para su uso en
calefacción y en refrigeración (mediante máquinas de absorción)
Energía geotérmica de alta temperatura. La energía geotérmica de alta
temperatura existe en las zonas activas de la corteza. Esta temperatura está
comprendida entre 150 y 400 °C, se produce vapor en la superficie y mediante
una turbina, genera electricidad.

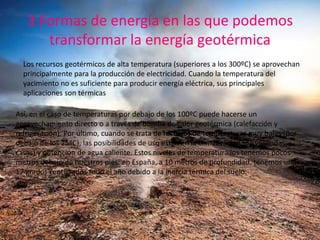

5. 3.Formas de energía en las que podemos
transformar la energía geotérmica
Los recursos geotérmicos de alta temperatura (superiores a los 300ºC) se aprovechan
principalmente para la producción de electricidad. Cuando la temperatura del
yacimiento no es suficiente para producir energía eléctrica, sus principales
aplicaciones son térmicas
Así, en el caso de temperaturas por debajo de los 100ºC puede hacerse un
aprovechamiento directo o a través de bomba de calor geotérmica (calefacción y
refrigeración). Por último, cuando se trata de recursos de temperaturas muy bajas (por
debajo de los 25ºC), las posibilidades de uso están en la climatización (de viviendas,
casas) y obtención de agua caliente. Estos niveles de temperatura los tenemos pocos
metros debajo de nuestros pies: en España, a 10 metros de profundidad, tenemos unos
17 grados centígrados todo el año debido a la inercia térmica del suelo.

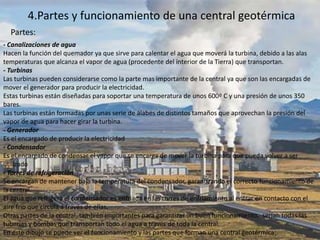

6. 4.Partes y funcionamiento de una central geotérmica
- Canalizaciones de agua
Hacen la función del quemador ya que sirve para calentar el agua que moverá la turbina, debido a las alas
temperaturas que alcanza el vapor de agua (procedente del interior de la Tierra) que transportan.
- Turbinas
Las turbinas pueden considerarse como la parte mas importante de la central ya que son las encargadas de
mover el generador para producir la electricidad.
Estas turbinas están diseñadas para soportar una temperatura de unos 600º C y una presión de unos 350
bares.
Las turbinas están formadas por unas serie de álabes de distintos tamaños que aprovechan la presión del
vapor de agua para hacer girar la turbina.
- Generador
Es el encargado de producir la electricidad
- Condensador
Es el encargado de condensar el vapor que se encarga de mover la turbina para que pueda volver a ser
utilizado
- Torres de refrigeración
Se encargan de mantener baja la temperatura del condensador, garantizando el correcto funcionamiento de
la central.
El agua que refrigera el condensador es enfriada en las torres de enfriamiento al entrar en contacto con el
aire frío que circula a través de ellas.
Otras partes de la central, también importantes para garantizar un buen funcionamiento, serían todas las
tuberías y bombas que transportan todo el agua a través de toda la central.

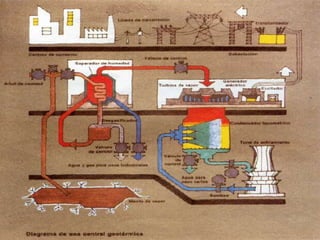

En este dibujo se puede ver el funcionamiento y las partes que forman una central geotérmica:
Partes:

7. funcionamiento
Una central geotérmica funciona igual que una térmica, solo varía la forma de calentar el
agua.
- El vapor de agua a altas temperaturas (hasta 600º C) se canaliza desde el interior de la
Tierra hasta la central permitiendo la evaporación del agua presente en las numerosas
tuberías que se encuentran alrededor de la caldera. El vapor de agua adquiere mucha
presión, por lo cual se utiliza para mover una turbina conectada al generador. Al girar la
turbina se produce la electricidad, que viaja del generador hasta los transformadores, que
elevan la tensión para transportar esta energía por la red eléctrica hasta los centros de
consumo.
Por otro lado está funcionando el sistema de refrigeración que permite empezar de nuevo el
ciclo, es decir, condensa el vapor de agua para que pueda volver a ser utilizado. El agua es
condensada en una parte de la central que se mantiene a baja temperatura gracias a un sistema
cerrado de tuberías que lo refrigeran, el condensador. Las tuberías contienen agua fría que
reduce la temperatura del agua usada para mover la turbina, permitiendo su condensación.
Cuando el agua del sistema de refrigeración se calienta, se dirige hacia las torres de
refrigeración, donde se vuelve a enfriar en contacto con aire frío. Y así se realiza continuamente
el mismo ciclo.
También hay otro tipo de centrales que usan directamente el vapor de agua del interior de la
Tierra para mover la turbina.

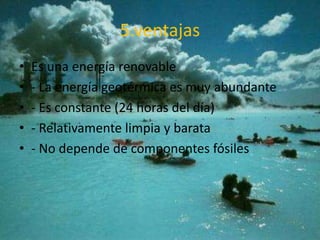

9. 5.ventajas
• Es una energía renovable
• - La energía geotérmica es muy abundante
• - Es constante (24 horas del día)
• - Relativamente limpia y barata
• - No depende de componentes fósiles

10. 6.inconvenientes
• La energía geotérmica no se puede
transportar
• - Las centrales geotérmicas son muy grandes y
costosas
• - Tiene un gran impacto visual
Emisión de ácido sulfhídrico y de CO2.
Posible contaminación de aguas próximas con sustancias como arsénico,
amoniaco…
Contaminación térmica.
Deterioro del paisaje.
No se puede transportar

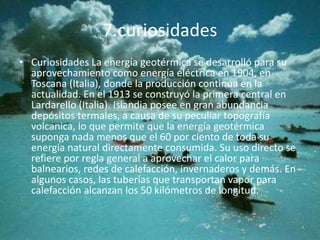

11. 7.curiosidades
• Curiosidades La energía geotérmica se desarrolló para su
aprovechamiento como energía eléctrica en 1904, en
Toscana (Italia), donde la producción continúa en la
actualidad. En el 1913 se construyó la primera central en
Lardarello (Italia). Islandia posee en gran abundancia
depósitos termales, a causa de su peculiar topografía
volcánica, lo que permite que la energía geotérmica
suponga nada menos que el 60 por ciento de toda su
energía natural directamente consumida. Su uso directo se
refiere por regla general a aprovechar el calor para
balnearios, redes de calefacción, invernaderos y demás. En
algunos casos, las tuberías que transportan vapor para
calefacción alcanzan los 50 kilómetros de longitud.
