1. Universidad Mayor de San Simón
Facultad de Arquitectura y Ciencias del Hábitat
Carrera de Arquitectura Tema 1

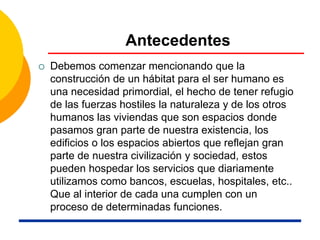

2. Antecedentes
 Debemos comenzar mencionando que la
construcción de un hábitat para el ser humano es
una necesidad primordial, el hecho de tener refugio
de las fuerzas hostiles la naturaleza y de los otros
humanos las viviendas que son espacios donde
pasamos gran parte de nuestra existencia, los
edificios o los espacios abiertos que reflejan gran
parte de nuestra civilización y sociedad, estos
pueden hospedar los servicios que diariamente
utilizamos como bancos, escuelas, hospitales, etc..
Que al interior de cada una cumplen con un
proceso de determinadas funciones.

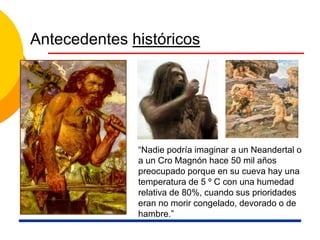

3. Antecedentes históricos
“Nadie podría imaginar a un Neandertal o
a un Cro Magnón hace 50 mil años
preocupado porque en su cueva hay una
temperatura de 5 º C con una humedad
relativa de 80%, cuando sus prioridades
eran no morir congelado, devorado o de
hambre.”

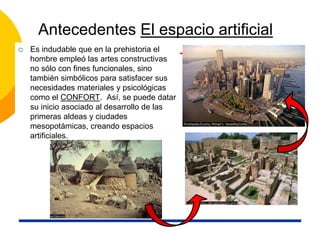

4. Antecedentes El espacio artificial
 Es indudable que en la prehistoria el
hombre empleó las artes constructivas
no sólo con fines funcionales, sino
también simbólicos para satisfacer sus
necesidades materiales y psicológicas
como el CONFORT. Así, se puede datar
su inicio asociado al desarrollo de las
primeras aldeas y ciudades
mesopotámicas, creando espacios
artificiales.

5. Objetivos
 Con el acondicionamiento intentamos satisfacer
las necesidades psicológicas, sociológicas y el
bienestar del usuario en el ambiente artificial
tanto en verano como en invierno. Con la
conceptualización del tema
ACONDICIONAMIENTO las y/o los arquitectos
deben prever el diseño arquitectónico para las
diferentes estaciones del año, así prestar su
servicio a la sociedad satisfaciendo las
necesidades de los usuarios
Objetivos Generales

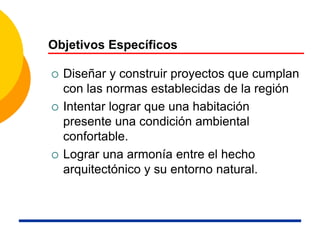

6. Objetivos Específicos
 Diseñar y construir proyectos que cumplan
con las normas establecidas de la región
 Intentar lograr que una habitación
presente una condición ambiental
confortable.
 Lograr una armonía entre el hecho
arquitectónico y su entorno natural.

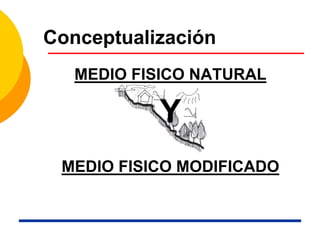

7. Conceptualización
MEDIO FISICO NATURAL
Y
MEDIO FISICO MODIFICADO

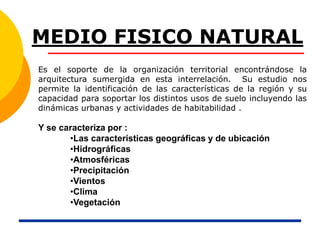

8. MEDIO FISICO NATURAL
Es el soporte de la organización territorial encontrándose la
arquitectura sumergida en esta interrelación. Su estudio nos
permite la identificación de las características de la región y su
capacidad para soportar los distintos usos de suelo incluyendo las
dinámicas urbanas y actividades de habitabilidad .
Y se caracteriza por :
•Las características geográficas y de ubicación
•Hidrográficas
•Atmosféricas
•Precipitación
•Vientos
•Clima
•Vegetación

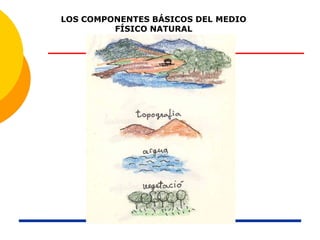

9. LOS COMPONENTES BÁSICOS DEL MEDIO
FÍSICO NATURAL

10. EL MEDIO AMBIENTE NATURAL.
ECOSISTEMA Biota o comunidad biótica
Conjunto de especies de
plantas, animales y otros
organismos y la manera
en que se conforman
Flora - Fauna

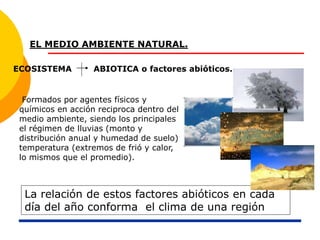

11. EL MEDIO AMBIENTE NATURAL.
ECOSISTEMA ABIOTICA o factores abióticos.
Formados por agentes físicos y
químicos en acción reciproca dentro del
medio ambiente, siendo los principales
el régimen de lluvias (monto y
distribución anual y humedad de suelo)
temperatura (extremos de frió y calor,
lo mismos que el promedio).
La relación de estos factores abióticos en cada
día del año conforma el clima de una región

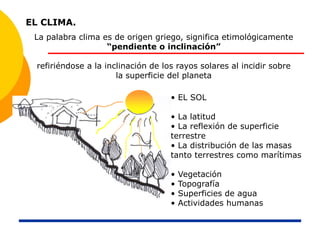

12. EL CLIMA.
La palabra clima es de origen griego, significa etimológicamente
“pendiente o inclinación”
refiriéndose a la inclinación de los rayos solares al incidir sobre
la superficie del planeta
• EL SOL
• La latitud
• La reflexión de superficie
terrestre
• La distribución de las masas
tanto terrestres como marítimas
• Vegetación
• Topografía
• Superficies de agua
• Actividades humanas

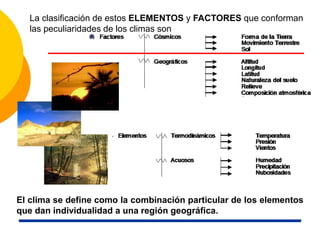

13. El clima se define como la combinación particular de los elementos
que dan individualidad a una región geográfica.
La clasificación de estos ELEMENTOS y FACTORES que conforman
las peculiaridades de los climas son

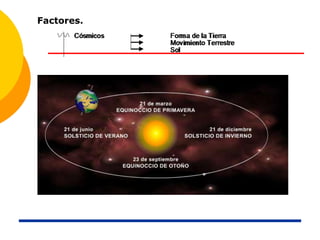

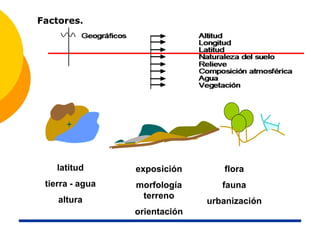

14. Factores.

15. Factores.
latitud
tierra - agua
altura
exposición
morfología
terreno
orientación
flora
fauna
urbanización

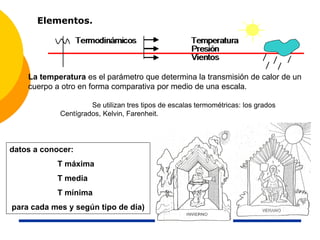

16. Elementos.
La temperatura es el parámetro que determina la transmisión de calor de un
cuerpo a otro en forma comparativa por medio de una escala.
Se utilizan tres tipos de escalas termométricas: los grados
Centígrados, Kelvin, Farenheit.
datos a conocer:
T máxima
T media
T mínima
para cada mes y según tipo de día)

17. Elementos.
Los Vientos
Se forma por corrientes de aire producida en la atmósfera por causas
naturales, se mide en la horizontal; sus atributos son: dirección,
frecuencia y velocidad.
Dirección. Orientación de la que proviene el viento, la dirección dominante es
aquella donde viene el viento con mayor frecuencia.
Frecuencia. Es el porcentaje que se presentó el viento en cada una de las
orientaciones.
Velocidad. Distancia recorrida por el flujo de viento en una unidad de tiempo;
Km. /h, m/seg.
datos a conocer:
dirección, velocidad y frecuencia
para cada mes y tipo de día

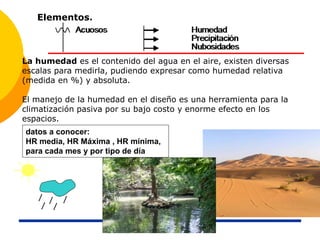

18. La humedad es el contenido del agua en el aire, existen diversas
escalas para medirla, pudiendo expresar como humedad relativa
(medida en %) y absoluta.
El manejo de la humedad en el diseño es una herramienta para la
climatización pasiva por su bajo costo y enorme efecto en los
espacios.
Elementos.
datos a conocer:
HR media, HR Máxima , HR mínima,
para cada mes y por tipo de día

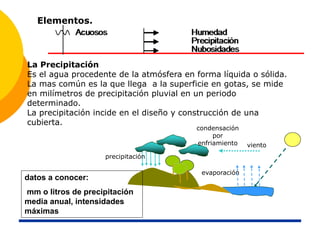

19. Elementos.
La Precipitación
Es el agua procedente de la atmósfera en forma líquida o sólida.
La mas común es la que llega a la superficie en gotas, se mide
en milímetros de precipitación pluvial en un periodo
determinado.
La precipitación incide en el diseño y construcción de una
cubierta.
condensación
por
enfriamiento
evaporación
precipitación
viento
datos a conocer:
mm o litros de precipitación
media anual, intensidades
máximas

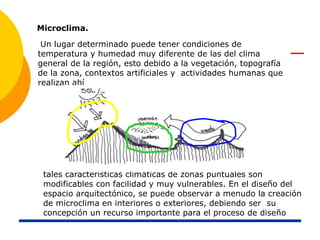

20. Microclima.
Un lugar determinado puede tener condiciones de
temperatura y humedad muy diferente de las del clima
general de la región, esto debido a la vegetación, topografía
de la zona, contextos artificiales y actividades humanas que
realizan ahí
tales características climáticas de zonas puntuales son
modificables con facilidad y muy vulnerables. En el diseño del
espacio arquitectónico, se puede observar a menudo la creación
de microclima en interiores o exteriores, debiendo ser su
concepción un recurso importante para el proceso de diseño

21. Los nidos abiertos aseguran una buena calidad de ventilación; los
nidos colgantes en forma de péndulos aprovechan la capacidad de
soportar tensiones de las fibras o hierbas para adaptarse a los
embates del viento; el nido macizo, fabricado con arcilla y paja,
previene la penetración directa del sol y la lluvia
Los climas de nuestro planeta son variados:
cálidos o fríos, secos o húmedos

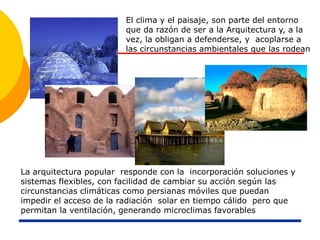

22. La arquitectura popular responde con la incorporación soluciones y
sistemas flexibles, con facilidad de cambiar su acción según las
circunstancias climáticas como persianas móviles que puedan
impedir el acceso de la radiación solar en tiempo cálido pero que
permitan la ventilación, generando microclimas favorables
El clima y el paisaje, son parte del entorno
que da razón de ser a la Arquitectura y, a la
vez, la obligan a defenderse, y acoplarse a
las circunstancias ambientales que las rodean

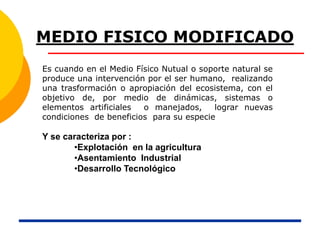

23. MEDIO FISICO MODIFICADO
Es cuando en el Medio Físico Nutual o soporte natural se
produce una intervención por el ser humano, realizando
una trasformación o apropiación del ecosistema, con el
objetivo de, por medio de dinámicas, sistemas o
elementos artificiales o manejados, lograr nuevas
condiciones de beneficios para su especie
Y se caracteriza por :
•Explotación en la agricultura
•Asentamiento Industrial
•Desarrollo Tecnológico

24. Explotación en la Agricultura
La agricultura se define como la serie de procesos
mediante los cuales se artificializa un área dada con el
fin de producir un volumen mayor de alimentos para la
población y los animales, en comparación con la que se
producía de forma natural, buscando optimizar la
calidad y cantidad de producción en la tierra, de
recursos naturales renovables.

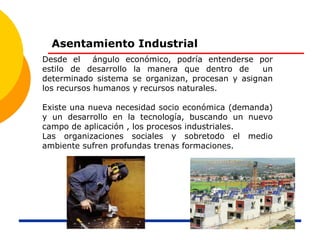

25. Asentamiento Industrial
Desde el ángulo económico, podría entenderse por
estilo de desarrollo la manera que dentro de un
determinado sistema se organizan, procesan y asignan
los recursos humanos y recursos naturales.
Existe una nueva necesidad socio económica (demanda)
y un desarrollo en la tecnología, buscando un nuevo
campo de aplicación , los procesos industriales.
Las organizaciones sociales y sobretodo el medio
ambiente sufren profundas trenas formaciones.

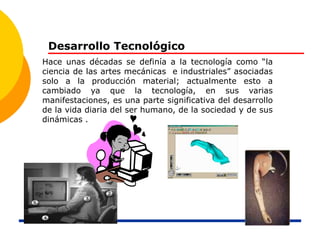

26. Desarrollo Tecnológico
Hace unas décadas se definía a la tecnología como “la
ciencia de las artes mecánicas e industriales” asociadas
solo a la producción material; actualmente esto a
cambiado ya que la tecnología, en sus varias
manifestaciones, es una parte significativa del desarrollo
de la vida diaria del ser humano, de la sociedad y de sus
dinámicas .

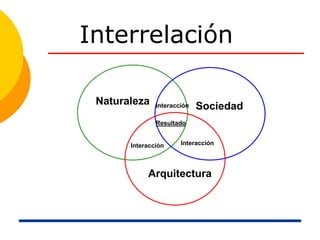

27. Interrelación
Naturaleza Sociedad
Arquitectura
Resultado
Interacción
InteracciónInteracción

28. Relación Naturaleza - Arquitectura
 La influencia de la, naturaleza es
condicional, por lo tanto no
determinante para su realización
y/o máxima expresión
• La naturaleza le proporciona a la
arquitectura, el espacio natural y
todos los materiales requeridos • La arquitectura le devuelve una determinada
calidad de espacio artificial y las
consecuencias de las mismas

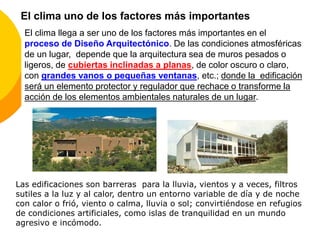

29. El clima llega a ser uno de los factores más importantes en el
proceso de Diseño Arquitectónico. De las condiciones atmosféricas
de un lugar, depende que la arquitectura sea de muros pesados o
ligeros, de cubiertas inclinadas a planas, de color oscuro o claro,
con grandes vanos o pequeñas ventanas, etc.; donde la edificación
será un elemento protector y regulador que rechace o transforme la
acción de los elementos ambientales naturales de un lugar.
Las edificaciones son barreras para la lluvia, vientos y a veces, filtros
sutiles a la luz y al calor, dentro un entorno variable de día y de noche
con calor o frió, viento o calma, lluvia o sol; convirtiéndose en refugios
de condiciones artificiales, como islas de tranquilidad en un mundo
agresivo e incómodo.
El clima uno de los factores más importantes

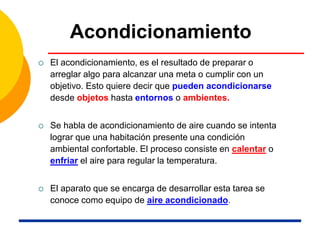

30. Acondicionamiento
 El acondicionamiento, es el resultado de preparar o
arreglar algo para alcanzar una meta o cumplir con un
objetivo. Esto quiere decir que pueden acondicionarse
desde objetos hasta entornos o ambientes.
 Se habla de acondicionamiento de aire cuando se intenta
lograr que una habitación presente una condición
ambiental confortable. El proceso consiste en calentar o
enfriar el aire para regular la temperatura.
 El aparato que se encarga de desarrollar esta tarea se
conoce como equipo de aire acondicionado.

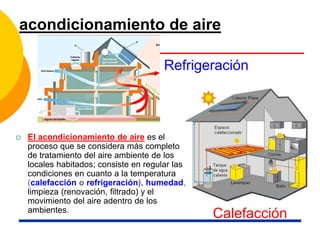

31. acondicionamiento de aire
 El acondicionamiento de aire es el
proceso que se considera más completo
de tratamiento del aire ambiente de los
locales habitados; consiste en regular las
condiciones en cuanto a la temperatura
(calefacción o refrigeración), humedad,
limpieza (renovación, filtrado) y el
movimiento del aire adentro de los
ambientes.
Calefacción
Refrigeración

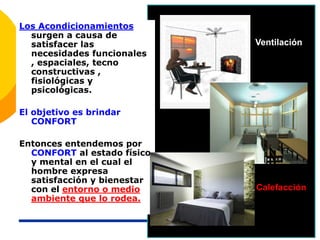

32. Los Acondicionamientos
surgen a causa de
satisfacer las
necesidades funcionales
, espaciales, tecno
constructivas ,
fisiológicas y
psicológicas.
El objetivo es brindar
CONFORT
Entonces entendemos por
CONFORT al estado físico
y mental en el cual el
hombre expresa
satisfacción y bienestar
con el entorno o medio
ambiente que lo rodea.
Ventilación
Calefacción

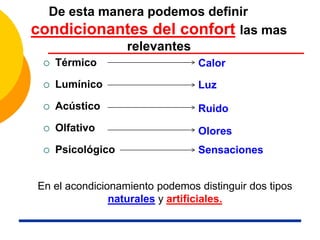

33. De esta manera podemos definir las
condicionantes del confort las mas
relevantes
 Térmico
 Lumínico
 Acústico
 Olfativo
 Psicológico
Ruido
Luz
Calor
Olores
Sensaciones
En el acondicionamiento podemos distinguir dos tipos
naturales y artificiales.

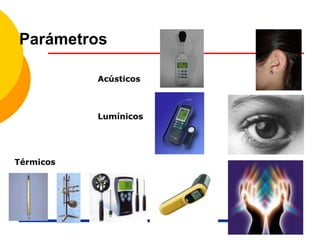

34. Parámetros
Acústicos
Lumínicos
Térmicos

35. El bienestar térmico
El confort térmico o
bienestar térmico esta
definido como el estado
psicofisiológico
caracterizado por una
sensación térmica
agradable, dentro de un
ambiente circundante.

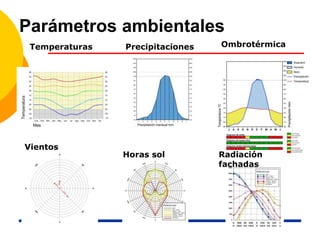

36. Parámetros ambientales
Temperaturas Precipitaciones Ombrotérmica
Vientos
Horas sol Radiación
fachadas

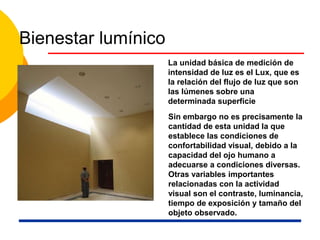

37. Bienestar lumínico
La unidad básica de medición de
intensidad de luz es el Lux, que es
la relación del flujo de luz que son
las lúmenes sobre una
determinada superficie
Sin embargo no es precisamente la
cantidad de esta unidad la que
establece las condiciones de
confortabilidad visual, debido a la
capacidad del ojo humano a
adecuarse a condiciones diversas.
Otras variables importantes
relacionadas con la actividad
visual son el contraste, luminancia,
tiempo de exposición y tamaño del
objeto observado.

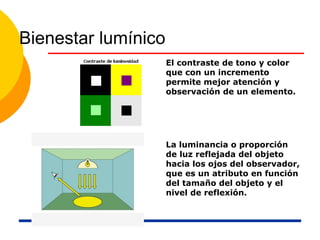

38. Bienestar lumínico
El contraste de tono y color
que con un incremento
permite mejor atención y
observación de un elemento.
La luminancia o proporción
de luz reflejada del objeto
hacia los ojos del observador,
que es un atributo en función
del tamaño del objeto y el
nivel de reflexión.

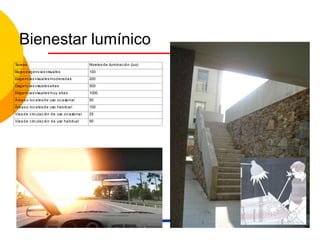

39. Bienestar lumínico
Tareas Niveles de iluminación (lux)
Bajas exigencias visuales 100
Exigencias visuales moderadas 200
Exigencias visuales altas 500
Exigencias visuales muy altas 1000
Áreas o locales de uso ocasional 50
Áreas o locales de uso habitual 100
Vías de circulac ión de uso ocasional 25
Vías de circulac ión de uso habitual 50

40. Bienestar acústico
Un ambiente acústico
satisfactorio es aquel en el cual
el carácter y la magnitud de los
sonidos son compatibles con el
uso satisfactorio del espacio
con el propósito para el que es
utilizado
Se establece que un ruido es
un sonido no deseable y que
ocasiona malestar en la
persona cuando interrumpe
una actividad definida o que
interrumpe el reposo o el
sueño.

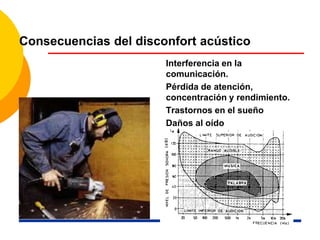

41. Consecuencias del disconfort acústico
Interferencia en la
comunicación.
Pérdida de atención,
concentración y rendimiento.
Trastornos en el sueño
Daños al oído

42. Las edificaciones son barreras para la lluvia, vientos y a
veces, filtros sutiles a la luz y al calor, dentro un entorno
variable de día y de noche con calor o frió, viento o calma,
lluvia o sol
centrales
Sin adoptar orientación
FRIO??
CALIDO??

43. POR QUE?
ARQUITECTURA
BIOCLIMATICA

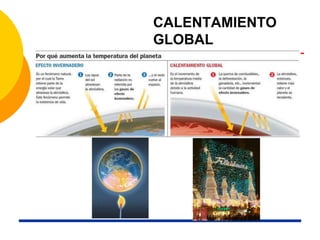

44. CALENTAMIENTO
GLOBAL

45. En un ambiente frío, para estabilizar la
temperatura del cuerpo, un escalofrío
activará los músculos produciendo calor.
En un, ambiente cálido
el cuerpo humano cede
calor y humedad al aire
por medio de la
transpiración
La producción metabólica de calor, y la forma de
refrigeración puede ser insuficiente

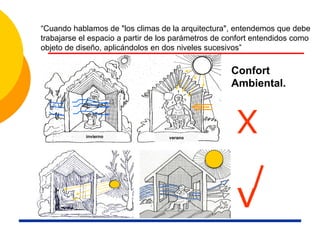

46. Confort
Ambiental.
“Cuando hablamos de "los climas de la arquitectura", entendemos que debe
trabajarse el espacio a partir de los parámetros de confort entendidos como
objeto de diseño, aplicándolos en dos niveles sucesivos”
veranoinvierno
X
v

47. Protección solar

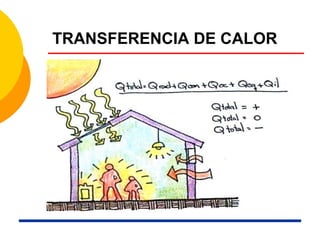

48. TRANSFERENCIA DE CALOR

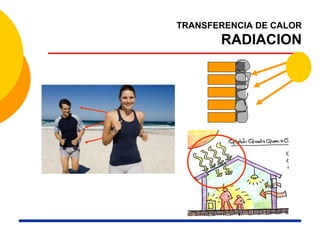

49. TRANSFERENCIA DE CALOR
RADIACION

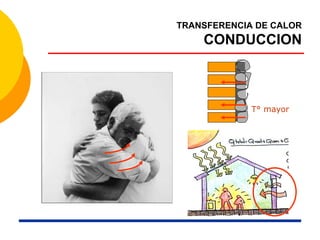

50. TRANSFERENCIA DE CALOR
CONDUCCION
T° mayor

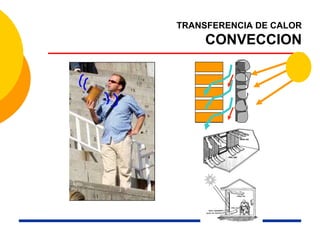

51. TRANSFERENCIA DE CALOR
CONVECCION

52. CAPTACION DE CALOR

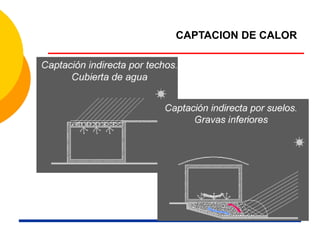

53. CAPTACION DE CALOR

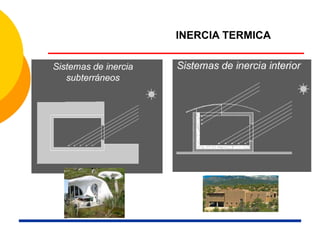

54. INERCIA TERMICA

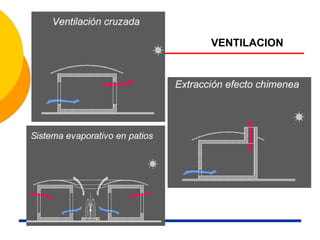

55. VENTILACION

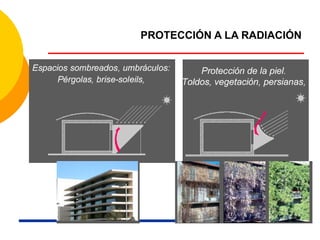

56. PROTECCIÓN A LA RADIACIÓN

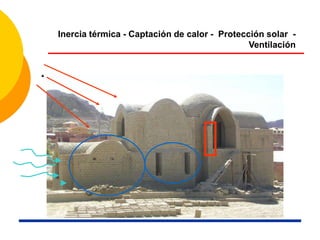

57. Inercia térmica - Captación de calor - Protección solar -
Ventilación

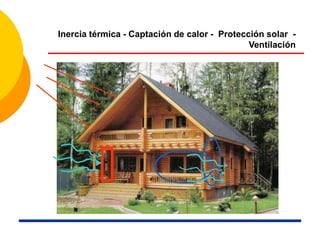

58. Inercia térmica - Captación de calor - Protección solar -
Ventilación

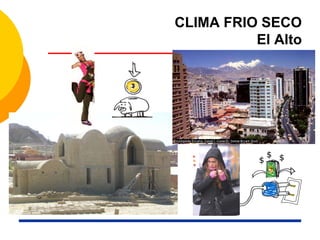

59. CLIMA FRIO SECO
El Alto
$
$
$ $

60. CLIMA CALIDO HUMEDO
Chapare
$
$
$ $

61. Fuentes de información
o http://es.wikipedia.org/wiki/Climatizaci%C3%B3n
o http://es.wikipedia.org/wiki/Acondicionamiento_de_aire
o http://definicion.de/acondicionamiento/#ixzz2HCb0jmwn
o http://definicion.de/acondicionamiento/
o http://materiasdelmomento.blogspot.com/2011/02/acondicionamiento-
termico.html
 http://www.naturalternativa.net/mejorar-el-ambiente-de-trabajo/
o http://es.wikipedia.org/wiki/Habitabilidad_%28arquitectura%29
o http://es.wikipedia.org/wiki/Climatizaci%C3%B3n
o http://es.wikipedia.org/wiki/Espacio_natural
o http://es.wikipedia.org/wiki/Espacio_urbano
o http://paisajesculturales2012.blogspot.com/p/definicion-de-paisaje-
cultural.html
o http://es.wikipedia.org/wiki/Paisaje_modificado
o Microsoft ® Encarta ® 2009. © 1993-2008 Microsoft Corporation.
