Enrutamiento IPv6
OSPFv3
ITLA, República Dominicana
Cisco Networking Academy

2. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 2
 Tabla de enrutamiento IPv6
 Rutas conectadas
 Rutas locales
 Enrutamiento estático
 Ruta por Defecto
 OSPFv3 de una Área

3. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 3

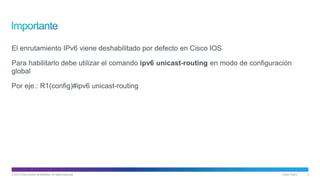

El enrutamiento IPv6 viene deshabilitado por defecto en Cisco IOS
Para habilitarlo debe utilizar el comando ipv6 unicast-routing en modo de configuración
global
Por eje.: R1(config)#ipv6 unicast-routing

4. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 4
R1#sh ip route
C 172.17.0.0/16 is directly connected, Loopback3
172.16.0.0/24 is subnetted, 1 subnets
C 172.16.1.0 is directly connected, FastEthernet0/1
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 10.2.0.0/16 is directly connected, Loopback1
C 10.1.1.0/24 is directly connected, FastEthernet0/0
C 192.168.3.0/24 is directly connected, Loopback0

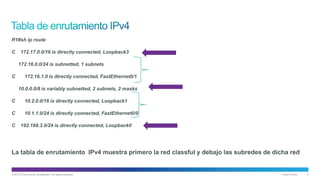

La tabla de enrutamiento IPv4 muestra primero la red classful y debajo las subredes de dicha red

5. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 5

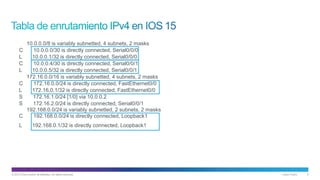

10.0.0.0/8 is variably subnetted, 4 subnets, 2 masks
C 10.0.0.0/30 is directly connected, Serial0/0/0
L 10.0.0.1/32 is directly connected, Serial0/0/0
C 10.0.0.4/30 is directly connected, Serial0/0/1
L 10.0.0.5/32 is directly connected, Serial0/0/1
172.16.0.0/16 is variably subnetted, 4 subnets, 2 masks
C 172.16.0.0/24 is directly connected, FastEthernet0/0
L 172.16.0.1/32 is directly connected, FastEthernet0/0
S 172.16.1.0/24 [1/0] via 10.0.0.2
S 172.16.2.0/24 is directly connected, Serial0/0/1
192.168.0.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.0.0/24 is directly connected, Loopback1
L 192.168.0.1/32 is directly connected, Loopback1

6. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 6
• show ipv6 route [ipv6-address | ipv6-prefix/prefix-length [longer-
prefixes] | [protocol] [updated [boot-up] [day
month] [time]] | interface interface-type interface-number | nsf | table table-
id |watch]
Opciones útiles*:
• show ipv6 route connected
• show ipv6 route local
• Show ipv6 route static
*Estas opciones no están disponibles en Cisco Packet Tracer

7. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 7

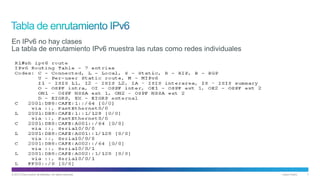

En IPv6 no hay clases
La tabla de enrutamiento IPv6 muestra las rutas como redes individuales

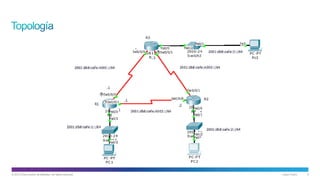

8. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 8

9. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 9

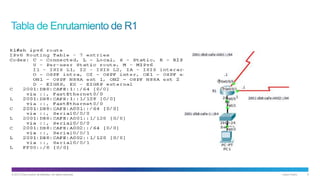

10. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 10

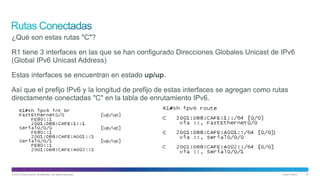

¿Qué son estas rutas "C"?
R1 tiene 3 interfaces en las que se han configurado Direcciones Globales Unicast de IPv6
(Global IPv6 Unicast Address)
Estas interfaces se encuentran en estado up/up.
Así que el prefijo IPv6 y la longitud de prefijo de estas interfaces se agregan como rutas
directamente conectadas "C" en la tabla de enrutamiento IPv6.

11. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 11

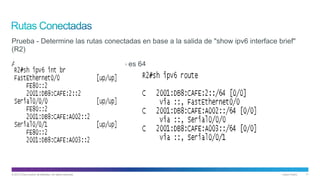

Prueba - Determine las rutas conectadas en base a la salida de "show ipv6 interface brief"
(R2)
Asumiendo que la longitud de prefijo es 64

12. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 12
Revisemos de nuevo la tabla de enrutamiento IPv6 de R1
Rutas “L”!

13. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 13

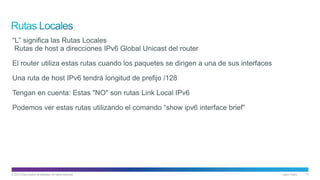

“L” significa las Rutas Locales
Rutas de host a direcciones IPv6 Global Unicast del router
El router utiliza estas rutas cuando los paquetes se dirigen a una de sus interfaces
Una ruta de host IPv6 tendrá longitud de prefijo /128
Tengan en cuenta: Estas "NO" son rutas Link Local IPv6
Podemos ver estas rutas utilizando el comando “show ipv6 interface brief”

14. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 14

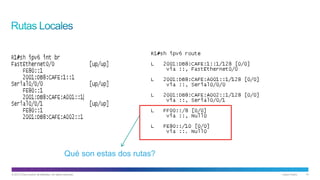

Qué son estas dos rutas?

15. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 15

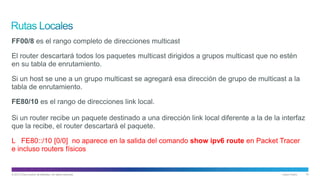

FF00/8 es el rango completo de direcciones multicast
El router descartará todos los paquetes multicast dirigidos a grupos multicast que no estén
en su tabla de enrutamiento.
Si un host se une a un grupo multicast se agregará esa dirección de grupo de multicast a la
tabla de enrutamiento.
FE80/10 es el rango de direcciones link local.
Si un router recibe un paquete destinado a una dirección link local diferente a la de la interfaz
que la recibe, el router descartará el paquete.
L FE80::/10 [0/0] no aparece en la salida del comando show ipv6 route en Packet Tracer
e incluso routers físicos

16. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 16

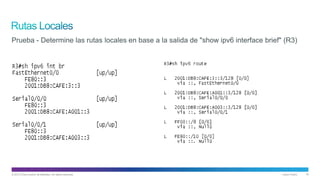

Prueba - Determine las rutas locales en base a la salida de "show ipv6 interface brief" (R3)

17. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 17

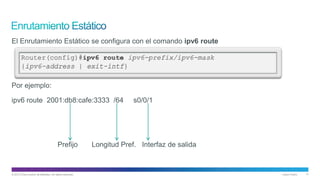

El Enrutamiento Estático se configura con el comando ipv6 route
Por ejemplo:
ipv6 route 2001:db8:cafe:3333 /64 s0/0/1
Prefijo Longitud Pref. Interfaz de salida

18. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 18

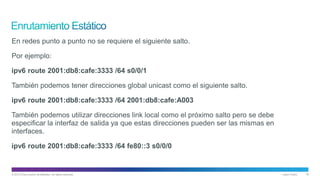

En redes punto a punto no se requiere el siguiente salto.
Por ejemplo:
ipv6 route 2001:db8:cafe:3333 /64 s0/0/1
También podemos tener direcciones global unicast como el siguiente salto.
ipv6 route 2001:db8:cafe:3333 /64 2001:db8:cafe:A003
También podemos utilizar direcciones link local como el próximo salto pero se debe
especificar la interfaz de salida ya que estas direcciones pueden ser las mismas en
interfaces.
ipv6 route 2001:db8:cafe:3333 /64 fe80::3 s0/0/0

19. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 19
Enrutamiento estático utilizando una interfaz de salida
Abrir archivo Enrutamiento_Estatico_IPv6 del folder PT

20. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 20

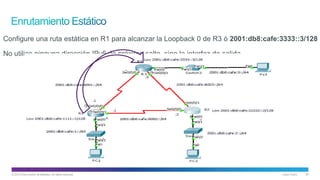

Configure una ruta estática en R1 para alcanzar la Loopback 0 de R3 ó 2001:db8:cafe:3333::3/128
No utilice ninguna dirección IPv6 de próximo salto, sino la interfaz de salida

21. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 21

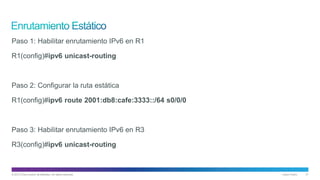

Paso 1: Habilitar enrutamiento IPv6 en R1
R1(config)#ipv6 unicast-routing
Paso 2: Configurar la ruta estática
R1(config)#ipv6 route 2001:db8:cafe:3333::/64 s0/0/0
Paso 3: Habilitar enrutamiento IPv6 en R3
R3(config)#ipv6 unicast-routing

22. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 22

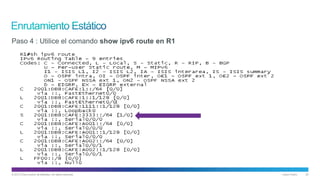

Paso 4 : Utilice el comando show ipv6 route en R1

23. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 23

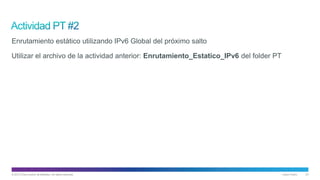

Enrutamiento estático utilizando IPv6 Global del próximo salto
Utilizar el archivo de la actividad anterior: Enrutamiento_Estatico_IPv6 del folder PT

24. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 24
Configure una ruta estática en R1 para alcanzar la Loopback0 de R2 ó 2001:db8:cafe:2222::2/128
Utilice la dirección IPv6 Global de R2 como el próximo salto

25. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 25

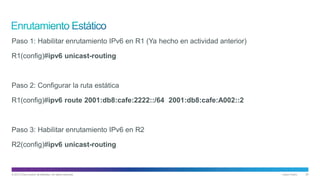

Paso 1: Habilitar enrutamiento IPv6 en R1 (Ya hecho en actividad anterior)
R1(config)#ipv6 unicast-routing
Paso 2: Configurar la ruta estática
R1(config)#ipv6 route 2001:db8:cafe:2222::/64 2001:db8:cafe:A002::2
Paso 3: Habilitar enrutamiento IPv6 en R2
R2(config)#ipv6 unicast-routing

26. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 26

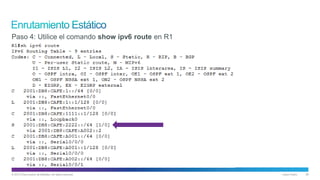

Paso 4: Utilice el comando show ipv6 route en R1

27. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 27

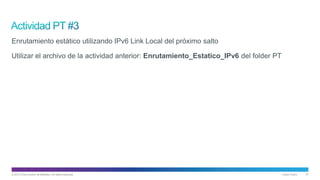

Enrutamiento estático utilizando IPv6 Link Local del próximo salto
Utilizar el archivo de la actividad anterior: Enrutamiento_Estatico_IPv6 del folder PT

28. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 28

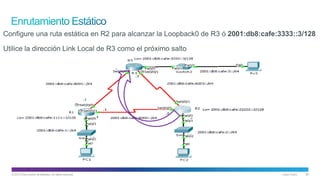

Configure una ruta estática en R2 para alcanzar la Loopback0 de R3 ó 2001:db8:cafe:3333::3/128
Utilice la dirección Link Local de R3 como el próximo salto

29. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 29

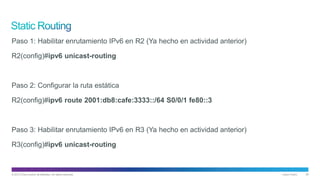

Paso 1: Habilitar enrutamiento IPv6 en R2 (Ya hecho en actividad anterior)
R2(config)#ipv6 unicast-routing
Paso 2: Configurar la ruta estática
R2(config)#ipv6 route 2001:db8:cafe:3333::/64 S0/0/1 fe80::3
Paso 3: Habilitar enrutamiento IPv6 en R3 (Ya hecho en actividad anterior)
R3(config)#ipv6 unicast-routing

30. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 30

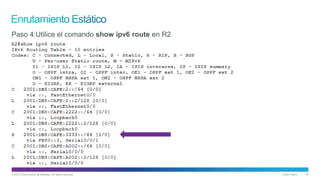

Paso 4:Utilice el comando show ipv6 route en R2

31. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 31

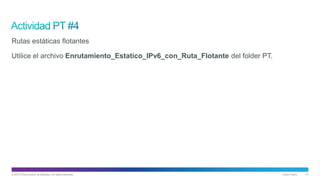

Rutas estáticas flotantes
Utilice el archivo Enrutamiento_Estatico_IPv6_con_Ruta_Flotante del folder PT.

32. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 32

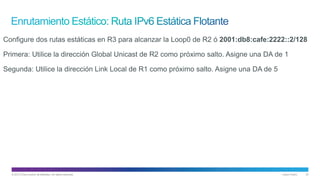

Configure dos rutas estáticas en R3 para alcanzar la Loop0 de R2 ó 2001:db8:cafe:2222::2/128
Primera: Utilice la dirección Global Unicast de R2 como próximo salto. Asigne una DA de 1
Segunda: Utilice la dirección Link Local de R1 como próximo salto. Asigne una DA de 5

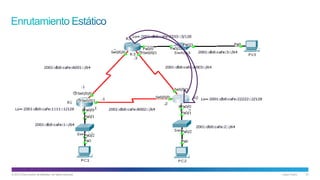

33. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 33

34. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 34

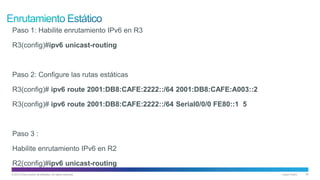

Paso 1: Habilite enrutamiento IPv6 en R3
R3(config)#ipv6 unicast-routing
Paso 2: Configure las rutas estáticas
R3(config)# ipv6 route 2001:DB8:CAFE:2222::/64 2001:DB8:CAFE:A003::2
R3(config)# ipv6 route 2001:DB8:CAFE:2222::/64 Serial0/0/0 FE80::1 5
Paso 3 :
Habilite enrutamiento IPv6 en R2
R2(config)#ipv6 unicast-routing

35. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 35
Paso 4: Utilice el comando show ipv6 route en R3

36. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 36

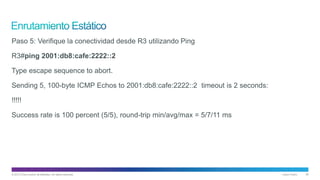

Paso 5: Verifique la conectividad desde R3 utilizando Ping
R3#ping 2001:db8:cafe:2222::2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:db8:cafe:2222::2 timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 5/7/11 ms

37. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 37

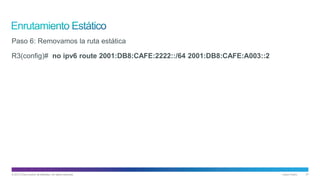

Paso 6: Removamos la ruta estática
R3(config)# no ipv6 route 2001:DB8:CAFE:2222::/64 2001:DB8:CAFE:A003::2

38. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 38

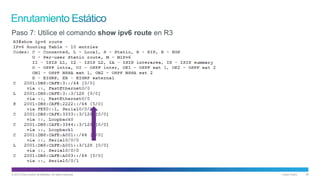

Paso 7: Utilice el comando show ipv6 route en R3

39. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 39
Ruta por defecto
Utilizar el archivo de la actividad anterior: Enrutamiento_Estatico_IPv6_con_Ruta_Flotante
del folder PT.

40. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 40

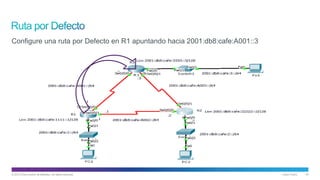

Configure una ruta por Defecto en R1 apuntando hacia 2001:db8:cafe:A001::3

41. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 41

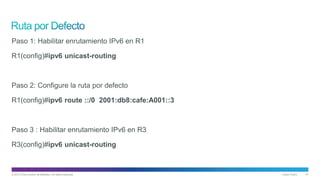

Paso 1: Habilitar enrutamiento IPv6 en R1
R1(config)#ipv6 unicast-routing
Paso 2: Configure la ruta por defecto
R1(config)#ipv6 route ::/0 2001:db8:cafe:A001::3
Paso 3 : Habilitar enrutamiento IPv6 en R3
R3(config)#ipv6 unicast-routing

42. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 42
Paso 4: Utilice el comando show ipv6 route en R1

43. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 43

44. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 44
Neighbor
Table
Topology
Table
Routing
Table
Neighbor
Table
Topology
Table
Routing
Table
Neighbor
Table
Topology
Table
Routing
Table
Neighbor
Table
Topology
Table
Routing
Table
IPv4
IPv6

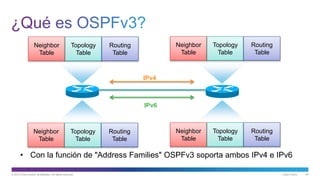

• Con la función de "Address Families" OSPFv3 soporta ambos IPv4 e IPv6

45. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 45

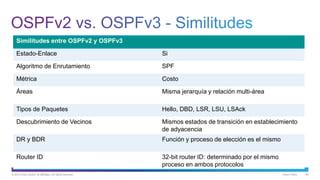

Similitudes entre OSPFv2 y OSPFv3
Estado-Enlace Si
Algoritmo de Enrutamiento SPF
Métrica Costo
Áreas Misma jerarquía y relación multi-área
Tipos de Paquetes Hello, DBD, LSR, LSU, LSAck
Descubrimiento de Vecinos Mismos estados de transición en establecimiento
de adyacencia
DR y BDR Función y proceso de elección es el mismo
Router ID 32-bit router ID: determinado por el mismo
proceso en ambos protocolos

46. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 46

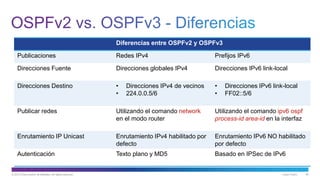

Diferencias entre OSPFv2 y OSPFv3
Publicaciones Redes IPv4 Prefijos IPv6
Direcciones Fuente Direcciones globales IPv4 Direcciones IPv6 link-local
Direcciones Destino • Direcciones IPv4 de vecinos
• 224.0.0.5/6
• Direcciones IPv6 link-local
• FF02::5/6
Publicar redes Utilizando el comando network
en el modo router
Utilizando el comando ipv6 ospf
process-id area-id en la interfaz
Enrutamiento IP Unicast Enrutamiento IPv4 habilitado por
defecto
Enrutamiento IPv6 NO habilitado
por defecto
Autenticación Texto plano y MD5 Basado en IPSec de IPv6

47. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 47

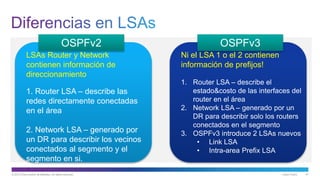

OSPFv2 OSPFv3
LSAs Router y Network
contienen información de
direccionamiento
1. Router LSA – describe las
redes directamente conectadas
en el área
2. Network LSA – generado por
un DR para describir los vecinos
conectados al segmento y el
segmento en si.
Ni el LSA 1 o el 2 contienen
información de prefijos!
1. Router LSA – describe el
estado&costo de las interfaces del
router en el área
2. Network LSA – generado por un
DR para describir solo los routers
conectados en el segmento
3. OSPFv3 introduce 2 LSAs nuevos
• Link LSA
• Intra-area Prefix LSA

48. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 48

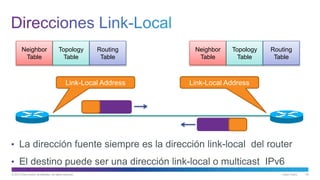

• La dirección fuente siempre es la dirección link-local del router
• El destino puede ser una dirección link-local o multicast IPv6
Neighbor
Table
Topology
Table
Routing
Table
Neighbor
Table
Topology
Table
Routing
Table
Link-Local Address Link-Local Address

49. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 49
• ¿En cuál de las siguientes 3 ​​opciones es:
el enrutamiento unicast habilitado por defecto?
IPSec utilizado para autenticación?
el protocolo un estado enlace?
OSPF v2 OSPF v3 Both protocols

50. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 50

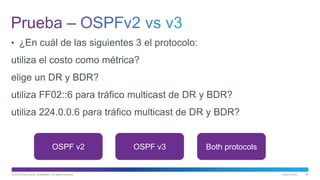

• ¿En cuál de las siguientes 3 el protocolo:
utiliza el costo como métrica?
elige un DR y BDR?
utiliza FF02::6 para tráfico multicast de DR y BDR?
utiliza 224.0.0.6 para tráfico multicast de DR y BDR?
OSPF v2 OSPF v3 Both protocols

51. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 51

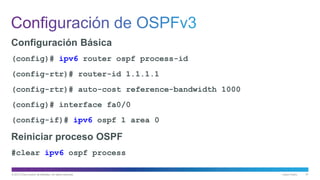

Configuración Básica
(config)# ipv6 router ospf process-id
(config-rtr)# router-id 1.1.1.1
(config-rtr)# auto-cost reference-bandwidth 1000
(config)# interface fa0/0
(config-if)# ipv6 ospf 1 area 0
Reiniciar proceso OSPF
#clear ipv6 ospf process

52. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 52

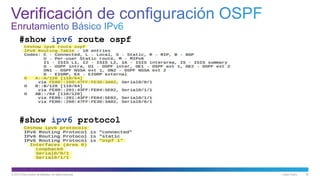

#show ipv6 route ospf
#show ipv6 protocol

53. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 53

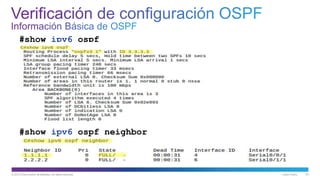

#show ipv6 ospf
#show ipv6 ospf neighbor

54. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 54

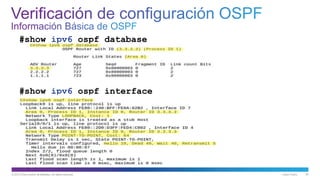

#show ipv6 ospf database
#show ipv6 ospf interface

55. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 55

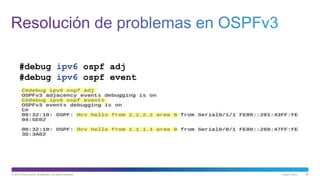

#debug ipv6 ospf adj
#debug ipv6 ospf event

56. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 56
A
B
C
A::
B::
C::Area 0
Prefix Length /64
AB::
RID: 1.1.1.1
RID: 2.2.2.2
RID: 3.3.3.3

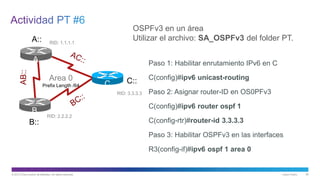

OSPFv3 en un área
Utilizar el archivo: SA_OSPFv3 del folder PT.
Paso 1: Habilitar enrutamiento IPv6 en C
C(config)#ipv6 unicast-routing
Paso 2: Asignar router-ID en OS0PFv3
C(config)#ipv6 router ospf 1
C(config-rtr)#router-id 3.3.3.3
Paso 3: Habilitar OSPFv3 en las interfaces
R3(config-if)#ipv6 ospf 1 area 0

57. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 57

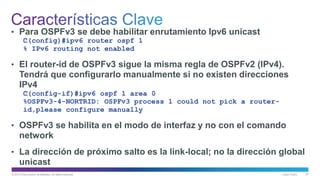

• Para OSPFv3 se debe habilitar enrutamiento Ipv6 unicast
C(config)#ipv6 router ospf 1
% IPv6 routing not enabled
• El router-id de OSPFv3 sigue la misma regla de OSPFv2 (IPv4).
Tendrá que configurarlo manualmente si no existen direcciones
IPv4
C(config-if)#ipv6 ospf 1 area 0
%OSPFv3-4-NORTRID: OSPFv3 process 1 could not pick a router-
id,please configure manually
• OSPFv3 se habilita en el modo de interfaz y no con el comando
network
• La dirección de próximo salto es la link-local; no la dirección global
unicast

58. © 2013 Cisco and/or its affiliates. All rights reserved. Cisco Public 58

59. Gracias.
