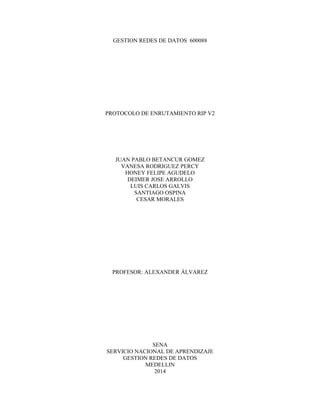

1. GESTION REDES DE DATOS 600088
PROTOCOLO DE ENRUTAMIENTO RIP V2
JUAN PABLO BETANCUR GOMEZ
VANESA RODRIGUEZ PERCY
HONEY FELIPE AGUDELO
DEIMER JOSE ARROLLO
LUIS CARLOS GALVIS
SANTIAGO OSPINA
CESAR MORALES
PROFESOR: ALEXANDER ÁLVAREZ
SENA
SERVICIO NACIONAL DE APRENDIZAJE
GESTION REDES DE DATOS
MEDELLIN
2014

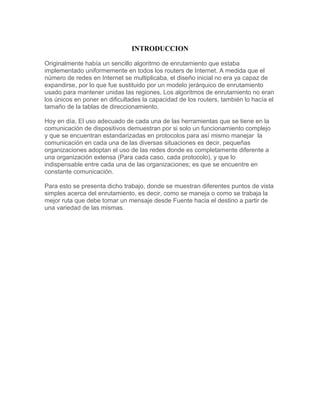

2. INTRODUCCION
Originalmente había un sencillo algoritmo de enrutamiento que estaba
implementado uniformemente en todos los routers de Internet. A medida que el
número de redes en Internet se multiplicaba, el diseño inicial no era ya capaz de
expandirse, por lo que fue sustituido por un modelo jerárquico de enrutamiento
usado para mantener unidas las regiones. Los algoritmos de enrutamiento no eran
los únicos en poner en dificultades la capacidad de los routers, también lo hacía el
tamaño de la tablas de direccionamiento.
Hoy en día, El uso adecuado de cada una de las herramientas que se tiene en la
comunicación de dispositivos demuestran por si solo un funcionamiento complejo
y que se encuentran estandarizadas en protocolos para así mismo manejar la
comunicación en cada una de las diversas situaciones es decir, pequeñas
organizaciones adoptan el uso de las redes donde es completamente diferente a
una organización extensa (Para cada caso, cada protocolo), y que lo
indispensable entre cada una de las organizaciones; es que se encuentre en
constante comunicación.
Para esto se presenta dicho trabajo, donde se muestran diferentes puntos de vista
simples acerca del enrutamiento, es decir, como se maneja o como se trabaja la
mejor ruta que debe tomar un mensaje desde Fuente hacia el destino a partir de
una variedad de las mismas.

3. HISTORIA
El origen del RIP fue el protocolo de Xerox, el GWINFO. Una versión posterior, fue
conocida como routed, distribuida con Berkeley Standard Distribution (BSD) Unix en 1982.
RIP evolucionó como un protocolo de enrutamiento de Internet, y otros protocolos
propietarios utilizan versiones modificadas de RIP. El protocolo Apple Talk Routing Table
Maintenance Protocol (RTMP) y el Banyan VINES Routing Table Protocol (RTP), por
ejemplo, están los dos basados en una versión del protocolo de encaminamiento RIP. La
última mejora hecha al RIP es la especificación RIP 2, que permite incluir más información
en los paquetes RIP y provee un mecanismo de autenticación muy simple.
RIPv1
La definición original, recogida en el RFC 1058, es un protocolo de ruteo con clase, es
decir no soporta máscaras de largo variable(VLSM) ni direccionamiento sin clase (CIDR).
Esto hace que todas las redes tengan el mismo tamaño, lo que es poco eficiente.
Tampoco incluye ningún mecanismo de autentificación de los mensajes haciéndola
vulnerable a ataques.
Utiliza UDP para enviar sus mensajes a través del puerto 520.
User Datagram Protocol (UDP) es un protocolo del nivel de transporte basado en el
intercambio de datagramas (Encapsulado de capa 4 Modelo OSI).
RIPv2
Es un protocolo de enrutamiento vector distancia, que tiene una métrica que se
fundamenta en el número de saltos, con un máximo de 15 saltos en línea. Cuando
hablamos de saltos hacemos referencia a los routers por los que un paquete debe pasar
si este sobrepasa los 16 saltos se declara inalcanzable por lo cual este paquete es
descartado. La diferencia más notoria entre las diferentes versiones de RIP es que en su
primera versión no soportaba mascaras variables lo que fue mejorado en su nueva
versión RIPV2 la cual soporta mascara variable.
Este protocolo de vector distancia es utilizado principalmente para enrutar redes
pequeñas.

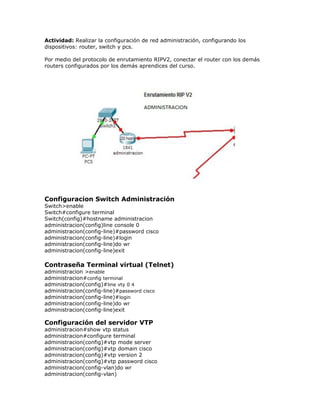

4. Actividad: Realizar la configuración de red administración, configurando los
dispositivos: router, switch y pcs.
Por medio del protocolo de enrutamiento RIPV2, conectar el router con los demás
routers configurados por los demás aprendices del curso.
Configuracion Switch Administración
Switch>enable
Switch#configure terminal
Switch(config)#hostname administracion
administracion(config)line console 0
administracion(config-line)#password cisco
administracion(config-line)#login
administracion(config-line)do wr
administracion(config-line)exit
Contraseña Terminal virtual (Telnet)
administracion >enable
administracion#config terminal
administracion(config)#line vty 0 4
administracion(config-line)#password cisco
administracion(config-line)#login
administracion(config-line)do wr
administracion(config-line)exit
Configuración del servidor VTP
administracion#show vtp status
administracion#configure terminal
administracion(config)#vtp mode server
administracion(config)#vtp domain cisco
administracion(config)#vtp version 2
administracion(config)#vtp password cisco
administracion(config-vlan)do wr
administracion(config-vlan)

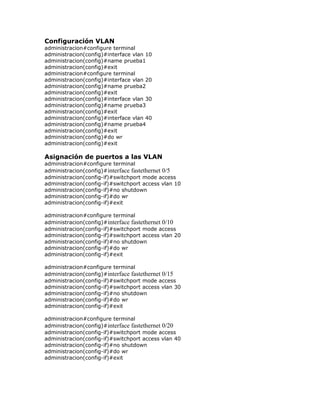

5. Configuración VLAN
administracion#configure terminal
administracion(config)#interface vlan 10
administracion(config)#name prueba1
administracion(config)#exit
administracion#configure terminal
administracion(config)#interface vlan 20
administracion(config)#name prueba2
administracion(config)#exit
administracion(config)#interface vlan 30
administracion(config)#name prueba3
administracion(config)#exit
administracion(config)#interface vlan 40
administracion(config)#name prueba4
administracion(config)#exit
administracion(config)#do wr
administracion(config)#exit
Asignación de puertos a las VLAN
administracion#configure terminal
administracion(config)#interface fastethernet 0/5
administracion(config-if)#switchport mode access
administracion(config-if)#switchport access vlan 10
administracion(config-if)#no shutdown
administracion(config-if)#do wr
administracion(config-if)#exit
administracion#configure terminal
administracion(config)#interface fastethernet 0/10
administracion(config-if)#switchport mode access
administracion(config-if)#switchport access vlan 20
administracion(config-if)#no shutdown
administracion(config-if)#do wr
administracion(config-if)#exit
administracion#configure terminal
administracion(config)#interface fastethernet 0/15
administracion(config-if)#switchport mode access
administracion(config-if)#switchport access vlan 30
administracion(config-if)#no shutdown
administracion(config-if)#do wr
administracion(config-if)#exit
administracion#configure terminal
administracion(config)#interface fastethernet 0/20
administracion(config-if)#switchport mode access
administracion(config-if)#switchport access vlan 40
administracion(config-if)#no shutdown
administracion(config-if)#do wr
administracion(config-if)#exit

6. Exportacion de Vlan
administracion#configure terminal
administracion(config)#interface fastethernet 0/24
administracion(config-if)#switchport trunk allowed vlan 10
administracion(config-if)#switchport trunk allowed vlan 20
administracion(config-if)#switchport trunk allowed vlan 30
administracion(config-if)#switchport trunk allowed vlan 40
administracion(config-if)#no shutdown
administracion(config-if)#do wr
administracion(config-if)#exit
Configuracion Router Administración
router>enable
router#configure terminal
router(config)#hostname administracion
administracion(config)line console 0
administracion(config-line)#password cisco
administracion(config-line)#login
administracion(config-line)do wr
administracion(config-line)exit
Configuracion Fastethernet y Puerto serial
Administracion>configure terminal
administracion(config)#interface fastethernet 0/0
administracion(config-if)#ip address 192.168.18.1 255.255.255.224
administracion(config-if)#no shutdown
administracion(config-if)#exit
administracion(config)#interface serial 0/0/0
administracion(config-if)#ip address 192.168.18.105 255.255.255.224
administracion(config-if)#no shutdown
Configuracion RIP
administracion>enable
administracion#config terminal
administracion(config)# router rip
administracion(config-router)# network 192.168.18.105
administracion(config-router)do wr
administracion(config-router)exit
Configuracion HOST
IP: 192.168.18.2
Mascara: 255.255.255.224
Default Gateway: 192.168.18.1

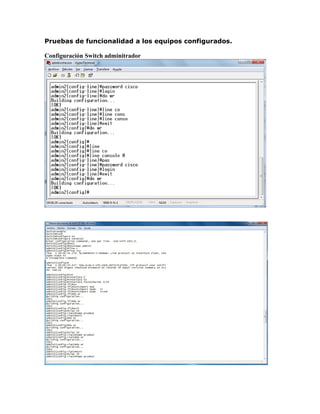

7. Pruebas de funcionalidad a los equipos configurados.
Configuración Switch adminitrador

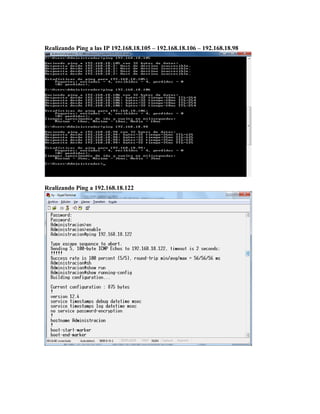

8. Realizando Ping a las IP 192.168.18.105 – 192.168.18.106 – 192.168.18.98
Realizando Ping a 192.168.18.122

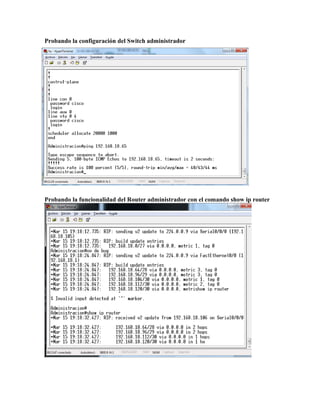

9. Probando la configuración del Switch administrador
Probando la funcionalidad del Router administrador con el comando show ip router

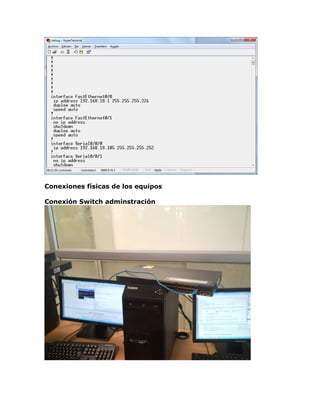

10. Conexiones físicas de los equipos
Conexión Switch adminstración

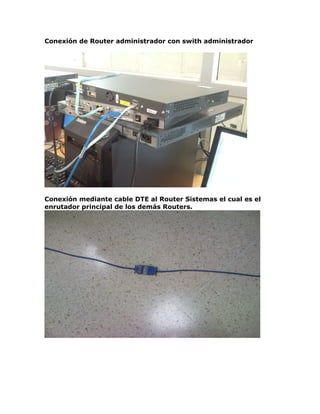

11. Conexión de Router administrador con swith administrador
Conexión mediante cable DTE al Router Sistemas el cual es el
enrutador principal de los demás Routers.

12. Router Sistemas parte Frontal
(configurado por otro grupo)
Del router sistemas se conectaron los Routers diseño, servidores, Salsa
Operaciones2 (se conecta operaciones 1)
Problemas presentados en el laboratorio
Se configuro el Puerto en modo acceso y en modo trunk, por ello no se tenía comunicación.
Entre los equipos, se realizó las respectivas modificaciones, y se obtuvo la comunicación.

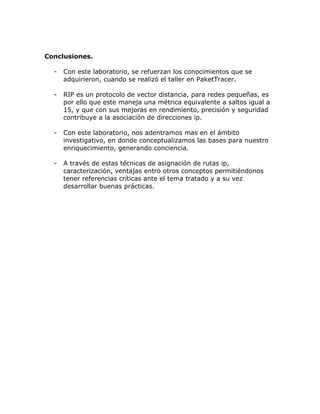

13. Conclusiones.
- Con este laboratorio, se refuerzan los conocimientos que se
adquirieron, cuando se realizó el taller en PaketTracer.
- RIP es un protocolo de vector distancia, para redes pequeñas, es
por ello que este maneja una métrica equivalente a saltos igual a
15, y que con sus mejoras en rendimiento, precisión y seguridad
contribuye a la asociación de direcciones ip.
- Con este laboratorio, nos adentramos mas en el ámbito
investigativo, en donde conceptualizamos las bases para nuestro
enriquecimiento, generando conciencia.
- A través de estas técnicas de asignación de rutas ip,
caracterización, ventajas entro otros conceptos permitiéndonos
tener referencias críticas ante el tema tratado y a su vez
desarrollar buenas prácticas.
